Siemens 6ES7158-3AD01-0XA0 Acoplador SIMATIC PN/PN
Fabricante: Siemens
Condição: Novo
Prazo de Entrega: Em Estoque
Origem: Alemanha
Garantia: 12 meses
Email: [email protected]
whatsApp: +86-18150117685
- Visão Geral
- Modelos mais vendidos
- Produtos recomendados
Visão Geral
- Emparelhe os módulos de transferência de entrada e saída nas duas configurações de sub-rede.
- Utilize as funcionalidades do firmware V3.0 apenas com uma configuração de dispositivo compatível.
- Atribua as quatro conexões RJ45 aos lados corretos das sub-redes X1 e X2.
- Forneça as fontes de alimentação de 24 V CC exigidas e configure o monitoramento da alimentação para a instalação.
SIEMENS SIMATIC BUS LINKS

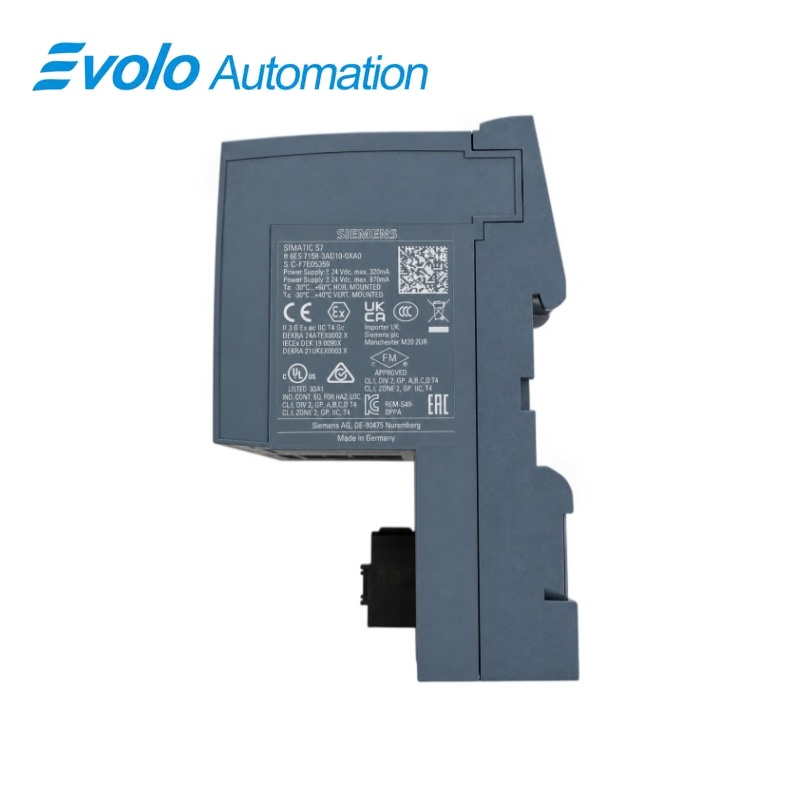

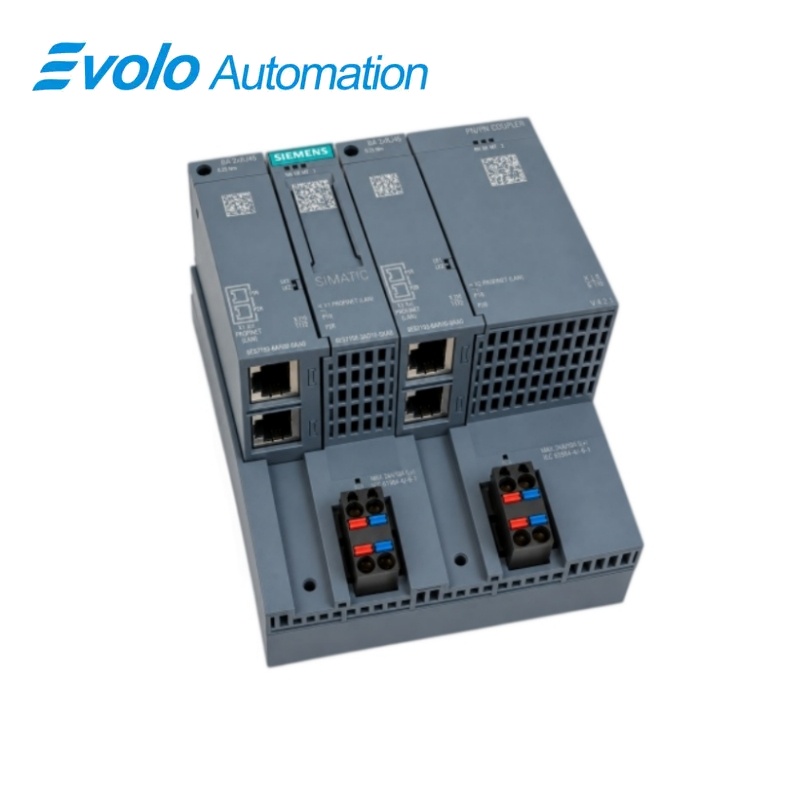

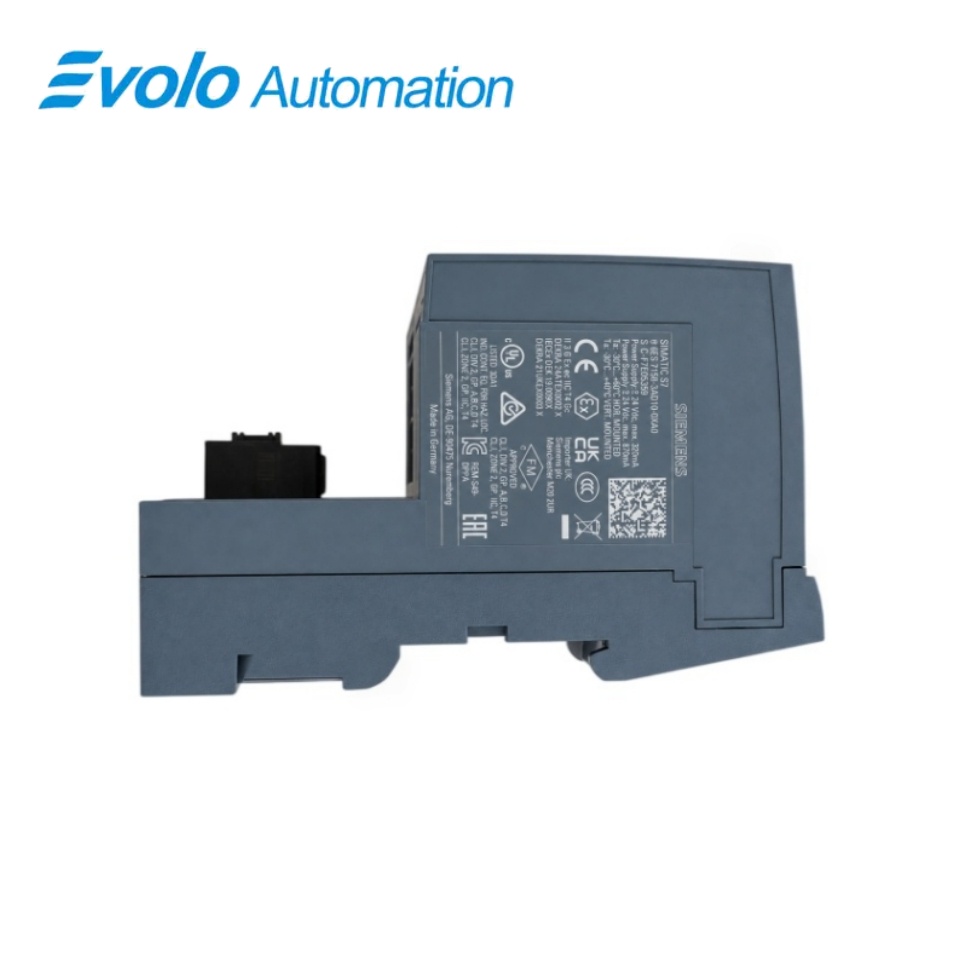

acoplador SIMATIC PN/PN 6ES7158-3AD01-0XA0
Conecta duas redes PROFINET IO projetadas independentemente e troca dados cíclicos de E/S por meio de uma interface de acoplamento eletricamente isolada.
Num Relance
| Marca | Siemens |
|---|---|
| Modelo | 6ES7158-3AD01-0XA0 |
| Tipo de Produto | Acoplador de rede industrial |
| Função principal | Troca de dados de processo entre redes independentes |
| Aplicação | Acoplamento de sub-redes PROFINET IO |
Projeto independente de sub-redes
Cada lado é configurado como um dispositivo de E/S na sua própria sub-rede PROFINET.
Portas de rede integradas
Duas portas RJ45 em cada lado fornecem conexões locais de switch.
Troca cíclica e acíclica
Dados de processo e registros de dados suportam comunicação através do limite da sub-rede.
Visão geral do produto
6ES7158-3AD01-0XA0 acopla duas redes PROFINET IO sem combinar seus projetos de controlador em uma única configuração de rede. Cada lado troca dados com seu controlador IO atribuído, permitindo que seções de produção coordenem-se por meio de áreas de transferência definidas.
O firmware V3.0 suporta um volume combinado de dados cíclicos de entrada/saída de até 1024 bytes, transferência de registros de dados, operação de dispositivo compartilhado e redundância de mídia MRP.
Funções Principais
Troque dados através de um limite controlado
Duas sub-redes PROFINET IO independentes trocam dados cíclicos configurados pelo acoplador, em vez de por meio de um programa de controlador comum.
Integre-se em estruturas lineares e em anel
Interruptores integrados de duas portas suportam a fiação de rede em ambos os lados, enquanto o MRP fornece redundância de mídia com a configuração de rede adequada.
Transferir registros maiores sob demanda
A transferência acíclica de registros lida com registros de até 8192 bytes, além da troca cíclica configurada de E/S.
Especificações oficiais
| Capacidade de Transferência Cíclica | Até 1024 bytes de dados combinados de entrada e saída com firmware V3.0 |
|---|---|
| Conexões Físicas de Rede | 4 soquetes RJ45, organizados como 2 portas por sub-rede |
| Taxas de Transmissão Ethernet | 10 Mbit/s para serviços Ethernet; 100 Mbit/s full duplex para PROFINET IO |
| Padrão de Transmissão | 100BASE-TX |
| Relógio de Transmissão de Alto Desempenho IRT | de 250 µs a 4 ms em incrementos de 125 µs |
| Opções de relógio de envio RT | 250 µs, 500 µs, 1 ms, 2 ms ou 4 ms |
| Comprimento máximo do registro de dados | 8192 bytes |
| Alimentação nominal e faixa operacional | 24 V CC; 20,4 a 28,8 V CC |
| Ponte de interrupção de alimentação | Pelo menos 5 ms |
| Corrente de alimentação em 1L+ | Aproximadamente 400 mA |
| Tensão de ensaio de isolamento | 500 V CC |
| Serviços de rede | Ping, ARP, SNMP com MIB-2 e LLDP |
| Adaptação de Porta | Autonegociação e cruzamento automático |
| Dimensões do compartimento | 120 × 132 × 75 mm (L × A × P) |
| Peso do módulo | 282 g |
Perguntas frequentes
O 6ES7158-3AD01-0XA0 pode ligar duas linhas de produção configuradas separadamente?
Sim, cada lado opera como um dispositivo IO numa sub-rede PROFINET IO independente e troca os dados configurados com o outro lado.
O 6ES7158-3AD01-0XA0 suporta portas de rede integradas para equipamentos móveis?
O firmware V3.0 permite um total combinado de 1024 bytes de dados cíclicos de entrada e saída, com divisão selecionável.
Como devo alinhar as áreas de transferência ao configurar o 6ES7158-3AD01-0XA0?
Configure módulos correspondentes em ambos os lados, de modo que o comprimento de entrada de um lado corresponda ao comprimento de saída do outro lado.
Posso transferir receitas maiores do que a área cíclica com o 6ES7158-3AD01-0XA0?
A transferência de registros de dados acíclicos suporta registros de até 8192 bytes.
O 6ES7158-3AD01-0XA0 necessita de um interruptor externo para uma conexão de linha local?
Cada lado da sub-rede possui um comutador integrado de duas portas para conectar o acoplador numa topologia em linha.
Posso incluir o 6ES7158-3AD01-0XA0 numa rede MRP?
Sim, o firmware V3.0 suporta redundância de mídia MRP quando a rede for configurada adequadamente.
Qual faixa de alimentação CC devo fornecer ao 6ES7158-3AD01-0XA0?
Forneça uma alimentação nominal de 24 V CC dentro da faixa permitida de 20,4 a 28,8 V CC.
