Panel operatora Siemens SIMATIC 6AV3505-1FB12 OP 5/A2
Producent: Siemens
Stan: nowy
Czas realizacji zamówienia: w magazynie
Pochodzenie: Niemcy
Gwarancja: 12 miesięcy
E-mail: [email protected]
whatsApp: +86-18150117685
- Przegląd
- Najczęściej sprzedawane modele
- Zalecane produkty
Przegląd
- Porównaj istniejące połączenia TTY/V.24 oraz RS422/485/MPI/PPI/SINEC L2-DP.
- Zmierz otwór w panelu o wymiarach 112 × 160 mm oraz dostępną głębokość urządzenia wynoszącą 48 mm.
- Sprawdź konfigurację projektu, mapowanie klawiszy membranowych oraz zasilanie prądem stałym 24 V.
SIEMENS SIMATIC HMI • PANEL OPERATORA OP 5/A2

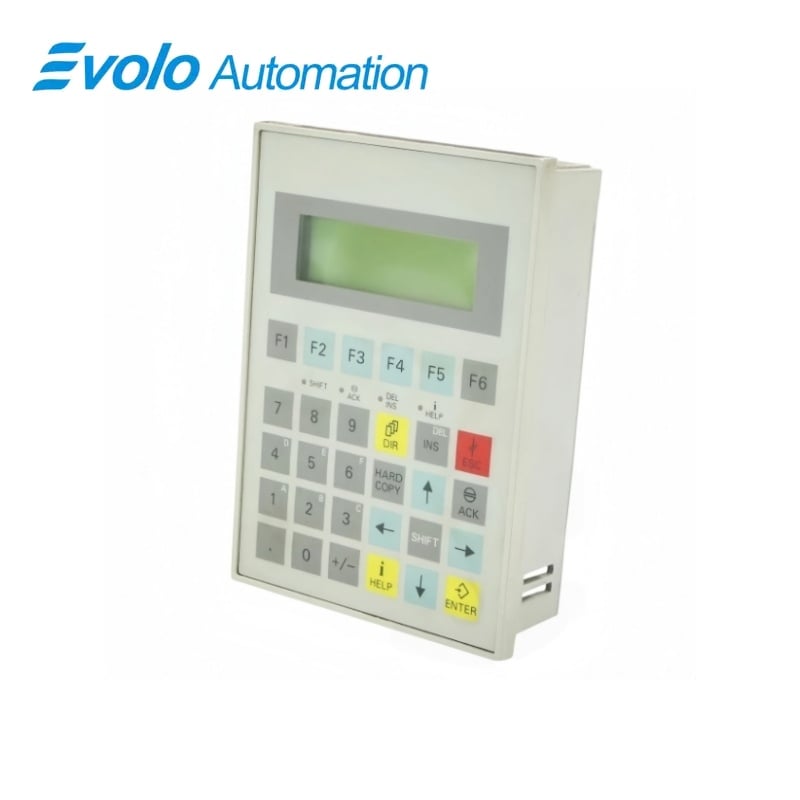

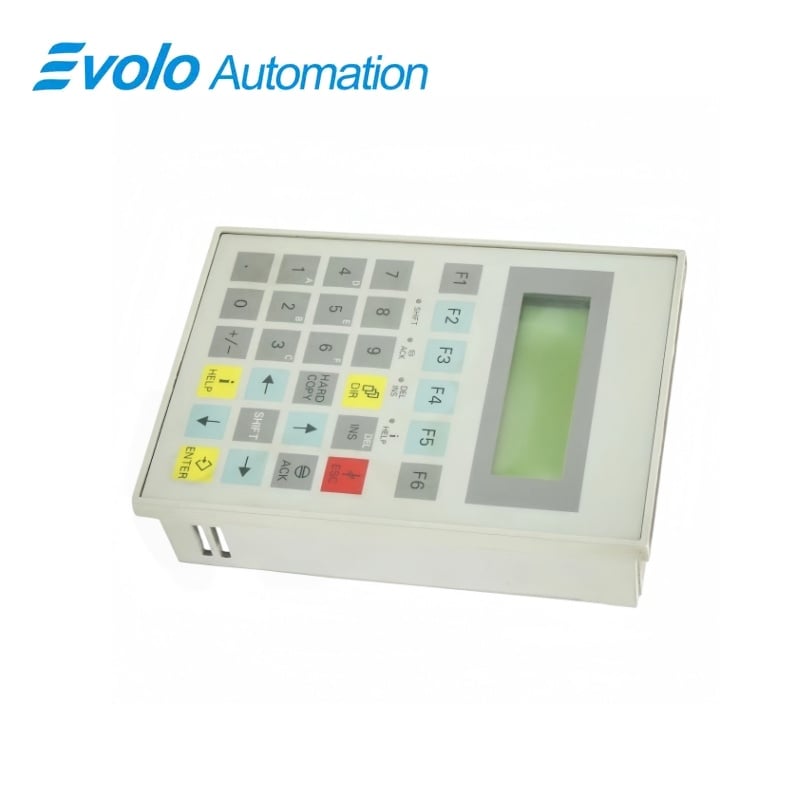

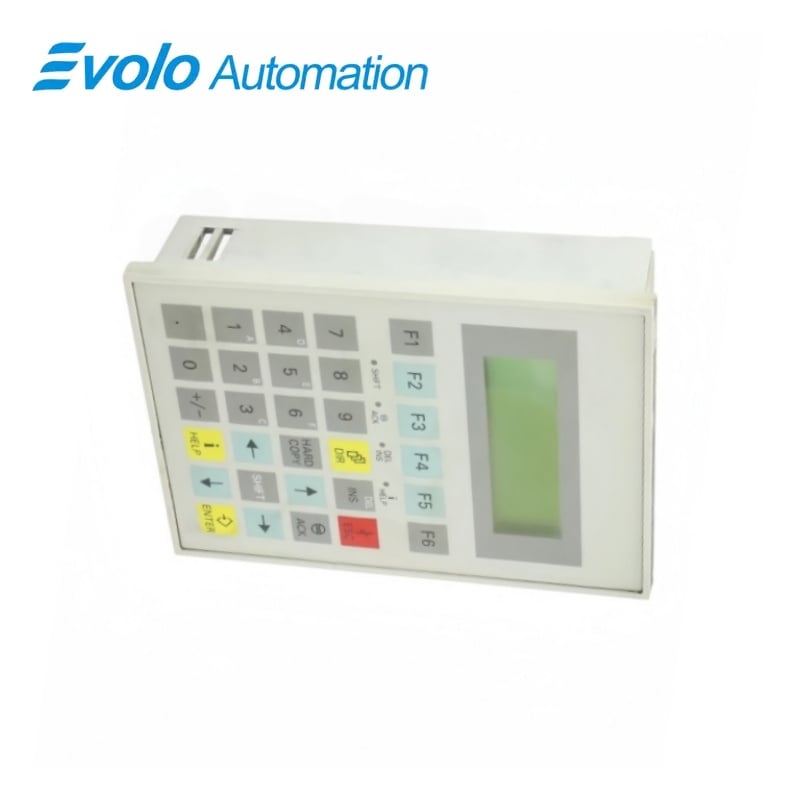

panel operatora 6AV3505-1FB12 OP 5/A2
Kompaktowy panel tekstowy do obsługi maszyn z czteroliniowym wyświetlaczem LCD, lokalnymi klawiszami membranowymi oraz dwoma interfejsami komunikacyjnymi.
Podsumowanie
| Marka | Siemens |
|---|---|
| Model | 6AV3505-1FB12 |
| Typ produktu | Panel tekstowy do obsługi maszyn |
| Podstawowa funkcja | Lokalne wyświetlanie statusu maszyny i wprowadzanie danych przez operatora |
| Opcje interfejsu | TTY/V.24 oraz RS422/485/MPI/PPI/SINEC L2-DP |
Czteroliniowy wyświetlacz
Wyświetla do czterech wierszy tekstu, po 20 znaków w każdym wierszu.
Lokalna obsługa
Łączy sześć klawiszy funkcyjnych, konfigurowalnych klawiszy miękkich oraz klawiaturę systemową.
Dwa interfejsy
Wersja A2 zapewnia dwa interfejsy do komunikacji z PLC, komputerem lub drukarką.
Przegląd produktu
6AV3505-1FB12 to panel operatorski OP 5/A2 z czterowierszowym wyświetlaczem LCD o pojemności 20 znaków na wiersz. Firma Siemens określa jeden interfejs TTY/V.24 oraz jeden interfejs RS422/485/MPI/PPI/SINEC L2-DP dla tego konkretnego numeru zamówienia.
OP5/A2 to wersja OP5 z dwoma interfejsami. Jej klawiatura membranowa zawiera sześć programowalnych klawiszy funkcyjnych, cztery konfigurowalne klawisze miękkie oraz 24 klawisze systemowe do obsługi lokalnej.
Główne funkcje
Operatorowy wyświetlacz tekstowy
Prezentuje ekrany maszynowe i procesowe na czterowierszowym wyświetlaczu LCD o pojemności 20 znaków na wiersz.
Sterowanie programowalnymi klawiszami
Korzysta z klawiszy funkcyjnych F1–F6; klawisze F2–F5 mogą dodatkowo pełnić funkcję klawiszy miękkich specyficznych dla danego ekranu.
Komunikację sterownika
Zawiera port TTY/V.24 oraz interfejs zgodny ze standardami RS422/485/MPI/PPI/SINEC L2-DP.
Oficjalne specyfikacje
| Technologia wyświetlania | LCD |
|---|---|
| Liczba wierszy wyświetlacza | 4 |
| Znaki na wiersz | 20 |
| Wysokość znaku | 5 mm |
| Typ klawiatury | Membranowe |
| Klawisze funkcyjne | 6 (F1–F6) |
| Konfigurowalne klawisze funkcyjne | 4 (F2–F5) |
| Klawisze systemowe | 24 |
| Interfejsy komunikacyjne | 1 × TTY/V.24; 1 × RS422/485/MPI/PPI/SINEC L2-DP |
| Napięcie zasilania nominalne | 24 V prądu stałego |
| Dopuszczalny zakres napięcia zasilania | 18–30 V DC |
| Napęd wejściowy | Typowo 180 mA; maksymalnie 250 mA |
| Wymiary zewnętrzne (szerokość × wysokość × głębokość) | 120 × 168 × 48 mm |
| Wycięcie montażowe (szerokość × wysokość) | 112 × 160 mm |
| Ochrona (przód / tył) | IP65 / IP20 |
| Pamięć flash do konfiguracji | 128 KB |
| Pamięć robocza SRAM | 128 KB |
| Przybliżona masa | 0,8 kg |
Najczęściej zadawane pytania
Ile tekstu może wyświetlać model 6AV3505-1FB12?
Ekran LCD OP5 wyświetla maksymalnie cztery linie, z maksymalnie 20 znakami w każdej linii.
W czym różni się wersja OP5/A2 od wersji OP5/A1?
Wersja A2 posiada dwa interfejsy komunikacyjne, natomiast wersja A1 posiada tylko jeden.
Które klawisze lokalne można skonfigurować?
Panel wyposażony jest w sześć klawiszy funkcyjnych F1–F6. Klawisze F2–F5 mogą być alternatywnie skonfigurowane jako cztery miękkie klawisze specyficzne dla ekranu.
Jaki otwór w panelu jest wymagany dla urządzenia OP5?
Instrukcja firmy Siemens podaje otwór montażowy o wymiarach 112 × 160 mm oraz rozmiar zewnętrznej powierzchni czołowej wynoszący 120 × 168 mm.
Jaki zakres napięcia zasilania jest dozwolony?
Użyj znamionowego napięcia stałego 24 V w ramach udokumentowanego dopuszczalnego zakresu 18–30 V DC.
Jaki jest stopień ochrony obudowy?
Czoło obudowy ma stopień ochrony IP65, a tył – IP20 przy określonym sposobie montażu.
Które porty należy sprawdzić w jednostce zamiennik?
Upewnij się, że instalacja wymaga portu TTY/V.24 OP5/A2 oraz interfejsu RS422/485/MPI/PPI/SINEC L2-DP, a także skonfigurowanego protokołu komunikacji sterownika.
