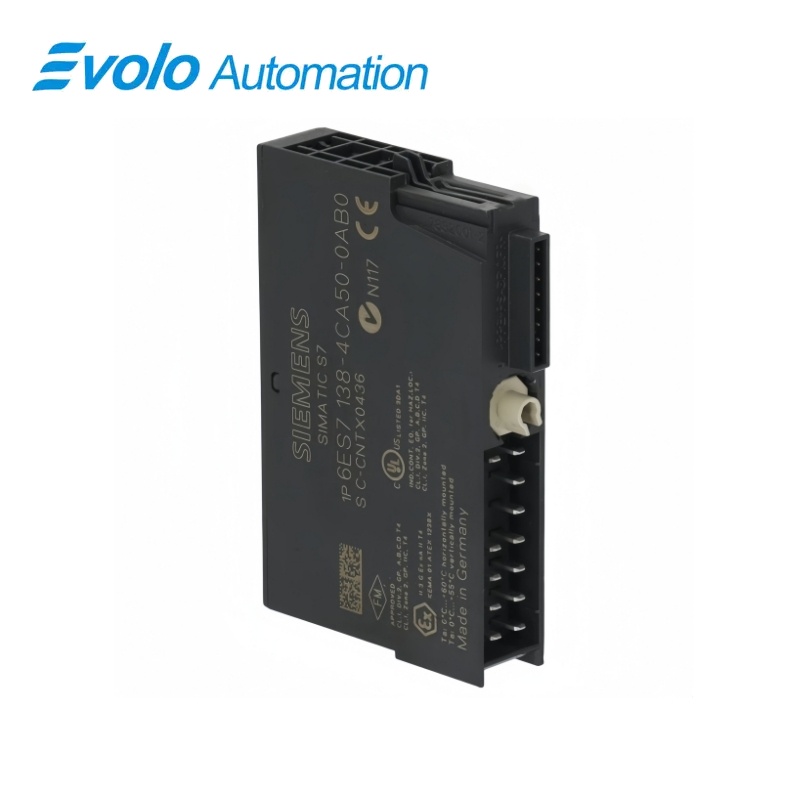

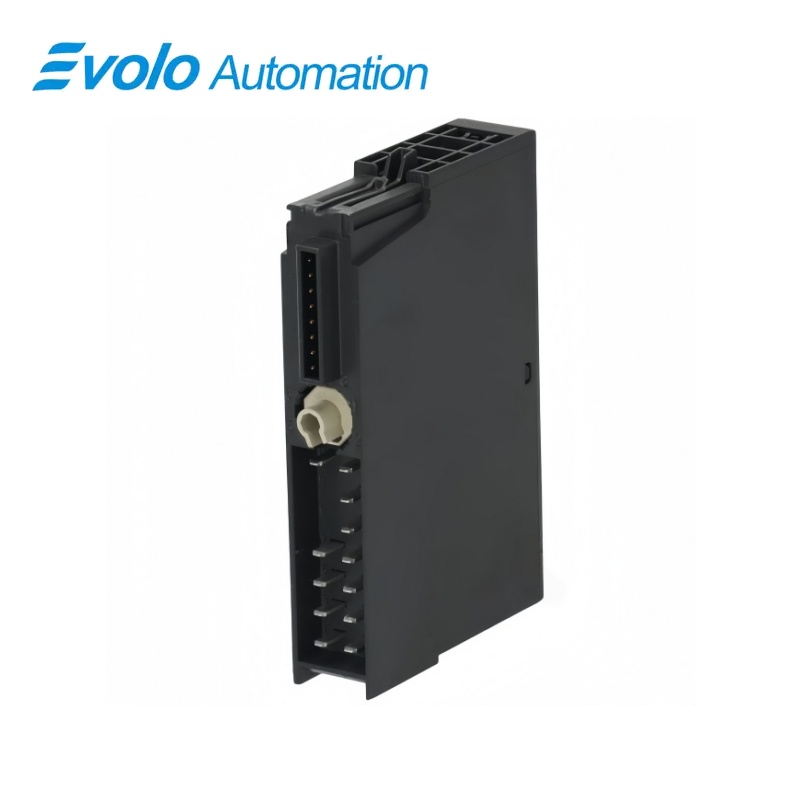

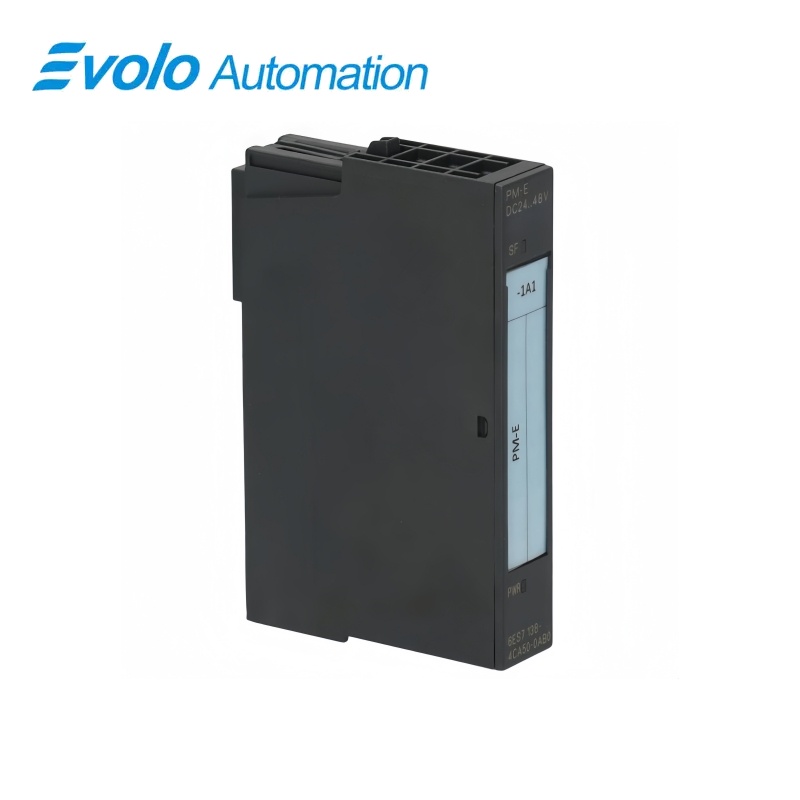

Moduł zasilania Siemens 6ES7138-4CA50-0AB0 SIMATIC ET 200S PM-E DC24–48 V

Przegląd

Siemens SIMATIC ET 200S

6ES7138-4CA50-0AB0 SIMATIC ET 200S PM-E DC24–48V Moduł zasilania

Moduł PM-E o napięciu stałym 24–48 V, z kontrolą napięcia obciążenia, konfigurowalną diagnostyką braku zasilania oraz maksymalną wytrzymałością prądową 10 A.

Podsumowanie

Marka	Siemens
Model	6ES7138-4CA50-0AB0
Typ produktu	Moduł zasilania PM-E z funkcją diagnostyczną
Podstawowa funkcja	Zasilanie i kontrola grupy napięcia obciążenia
Aplikacja	Grupy modułów elektronicznych ET 200S

Zasilanie grupowe

Podstawa zaciskowa TM-P dostarcza zasilanie obciążenia do grupy potencjałów.

Diagnostyka zasilania

Raportowanie braku napięcia obciążenia jest konfigurowalne i domyślnie wyłączone.

Ocena stanu

Opcjonalny bajt stanu umożliwia sterownikowi ocenę stanu modułu zasilania.

Przegląd produktu

6ES7138-4CA50-0AB0 zależy i kontroluje zasilanie obciążenia o napięciu stałym 24–48 V dla grupy potencjałów ET 200S za pośrednictwem przypisanego mu modułu zaciskowego TM-P.

Moduł oddziela zasilanie grupy od magistrali tylnego panelu, zapewnia zielone wskazanie PWR i czerwone wskazanie SF oraz obsługuje konfigurowalne raportowanie diagnostyczne w przypadku braku napięcia obciążenia.

Zakres zamówienia: Dostosuj podane napięcie stałego prądu do każdego modułu elektronicznego w grupie oraz dobrane zewnętrzne zabezpieczenie i prąd grupy do zainstalowanej kombinacji.

Główne funkcje

Utwórz monitorowaną grupę obciążenia prądu stałego

Napięcie obciążenia wpływa przez moduł zaciskowy TM-P i musi być zgodne z wymaganiami zasilania wszystkich modułów elektronicznych w grupie.

Zgłoś brak zasilania obciążenia

Włączenie diagnostyki braku napięcia obciążenia przesyła błąd odpowiedniego modułu zasilającego do mistrza DP i zapala wskaźniki SF w odpowiedniej grupie potencjałów.

Zapewnij interfejsy stanu i obsługi opcji

Konfiguracja może przydzielić jednobajtowe wejście stanu, ośmiobajtowe wejście/wyjście do obsługi opcji lub połączone dziewięciobajtowe ułożenie.

Oficjalne specyfikacje

Znamionowy zakres napięcia obciążenia	24–48 V DC
Maksymalna przewodność prądowa	10 A do 60 °C
Maksymalny prąd zasilania bez obciążenia	12 mA od L+
Typowa rozpraszana moc	0,5 W
Ochrona przed odwrotną polaryzacją	Dostarczone
Ochrona przed zwarciem wewnętrznym i przekroczeniem napięcia	Nie podano
Układ izolacji	Zasilanie obciążenia odizolowane od magistrali tylnego panelu i od innych modułów zasilania
Napięcie testowe izolacji	500 V DC
Długość danych parametrów	3 bajty
Wskaźniki zasilania i awarii grupy	Zielona dioda LED PWR; czerwona dioda LED SF
Diagnostyka braku napięcia na obciążeniu	Konfigurowalne; domyślnie wyłączone
Przydział wejść wyłącznie ze statusami	1 bajt
Przydział interfejsu obsługi opcji	8 bajtów danych wejściowych i 8 bajtów danych wyjściowych
Połączone przydzielanie stanu i obsługi opcji	9 bajtów danych wejściowych i 9 bajtów danych wyjściowych; dziewiąty bajt wyjściowy jest nieistotny
Wymiary i przybliżona masa	15 × 81 × 52 mm; 35 g

Oficjalne źródło: Karta danych produktu Siemens · Podręcznik produktu Siemens PM-E DC24–48V

Najczęściej zadawane pytania

Czy mogę podać napięcie 48 V DC do modułu 6ES7138-4CA50-0AB0, jeśli niektóre moduły grupy wymagają napięcia 24 V DC?

Zastosowane napięcie obciążenia musi odpowiadać wymogom zasilania każdego modułu elektronicznego w tej grupie potencjałów.

Dlaczego moduł 6ES7138-4CA50-0AB0 nie wyświetla diagnostyki braku zasilania po nowej konfiguracji?

Diagnostyka braku napięcia obciążenia jest domyślnie wyłączona i musi zostać włączona, gdy wymagane jest raportowanie tego błędu.

Czy moduł 6ES7138-4CA50-0AB0 posiada własny wyzwalacz zwarciowy?

Ochrona przed zwarciem jest zewnętrzna; dla modułu określono charakterystyki zadziałania wyzwalacza wyzwalacza typu B lub C.

Które moduły elektroniczne należy wyłączyć z grupy zasilanej przez moduł 6ES7138-4CA50-0AB0?

Moduły 2DI AC120V ST, 2DI AC230V ST oraz 2DO AC24–230V/1A są wyłączone z tej grupy modułów zasilania prądem stałym.

Ile przestrzeni wejściowej jest potrzebne wyłącznie na bajt stanu modułu 6ES7138-4CA50-0AB0?

Konfiguracja tylko stanu zajmuje jeden bajt wejściowy.

Gdzie podłączyć L+ i M do modułu 6ES7138-4CA50-0AB0?

Podłącz L+ do zacisków 2 i 6 oraz M do zacisków 3 i 7 na pasującej podstawie zaciskowej TM-P.

Dlaczego kilka wskaźników SF może się zaświecić, gdy moduł 6ES7138-4CA50-0AB0 traci napięcie obciążenia?

Gdy włączona jest diagnostyka braku napięcia obciążenia, raportowany jest komunikat dotyczący uszkodzonego modułu zasilania, a wskaźniki SF modułów w tej grupie potencjału się zapalają.

Zgodność i uwagi dotyczące zamówienia

Przed zamówieniem modułu 6ES7138-4CA50-0AB0: Użyj artykułu 24–48 V DC z obsługiwana podstawą zaciskową TM-P, upewnij się, że napięcie grupy jest spójne, oraz wybierz wymaganą konfigurację diagnostyczną i statusową.

Lista kontrolna zgodności dla modułu 6ES7138-4CA50-0AB0

• Do modułu zasilania użyj obsługiwanej podstawy zaciskowej TM-P15C, TM-P15S lub TM-P15N.
• Zasilaj wyłącznie określonym napięciem obciążenia 24–48 V DC i zachowaj jego spójność we wszystkich modułach elektronicznych w tej grupie.
• Wyklucz z tej grupy potencjału moduły 2DI AC120V ST, 2DI AC230V ST oraz 2DO AC24–230V/1A.
• Zachowaj całkowity prąd poniżej 10 A i użyj określonej zewnętrznej ochrony przed zwarciami.
• Włącz diagnostykę braku zasilania i przydziel interfejs stanu lub obsługi opcji wyłącznie w zakresie wymaganym przez projekt.
