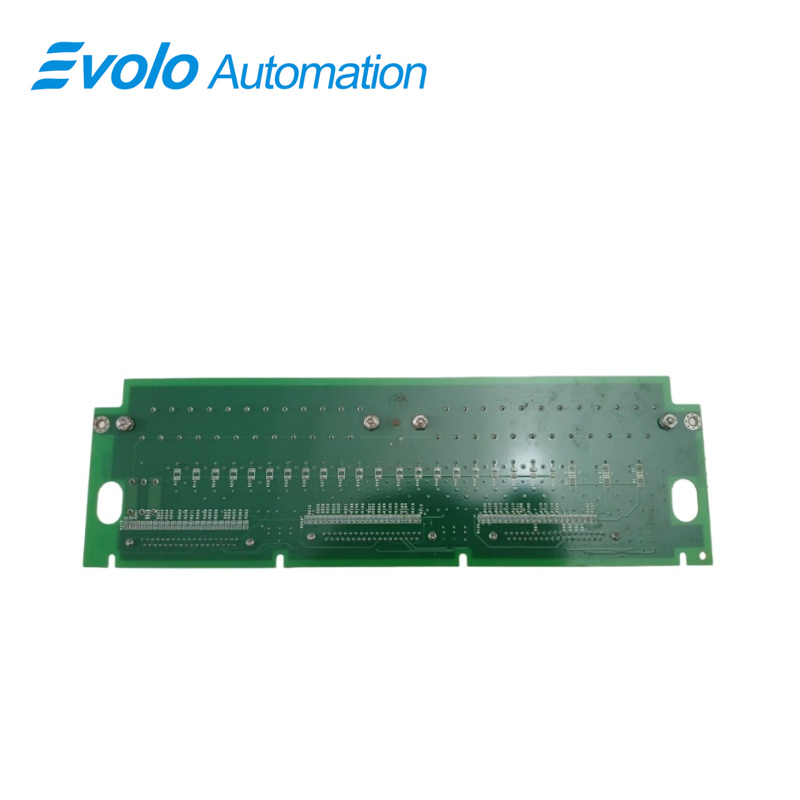

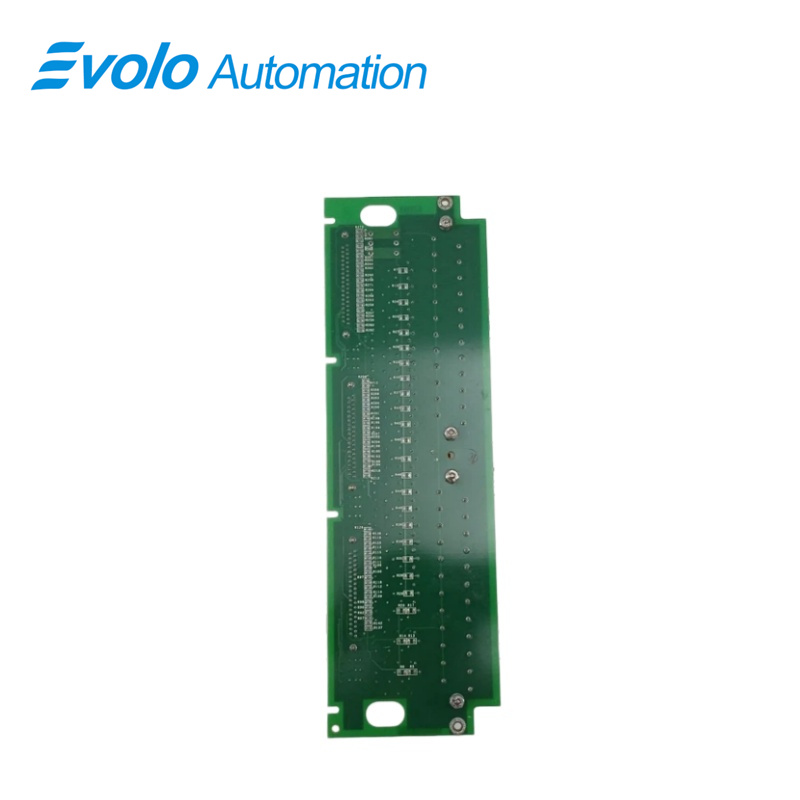

Płyta zacisków stykowych IS200TBCIH1BCE

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Ge
Numer modelu:	IS200TBCIH1BCE
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

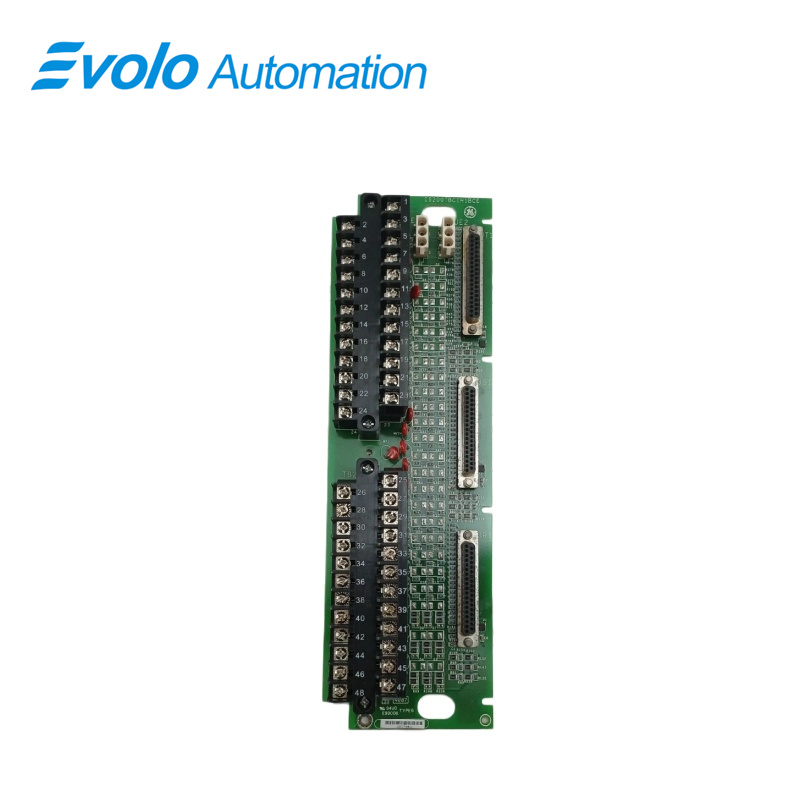

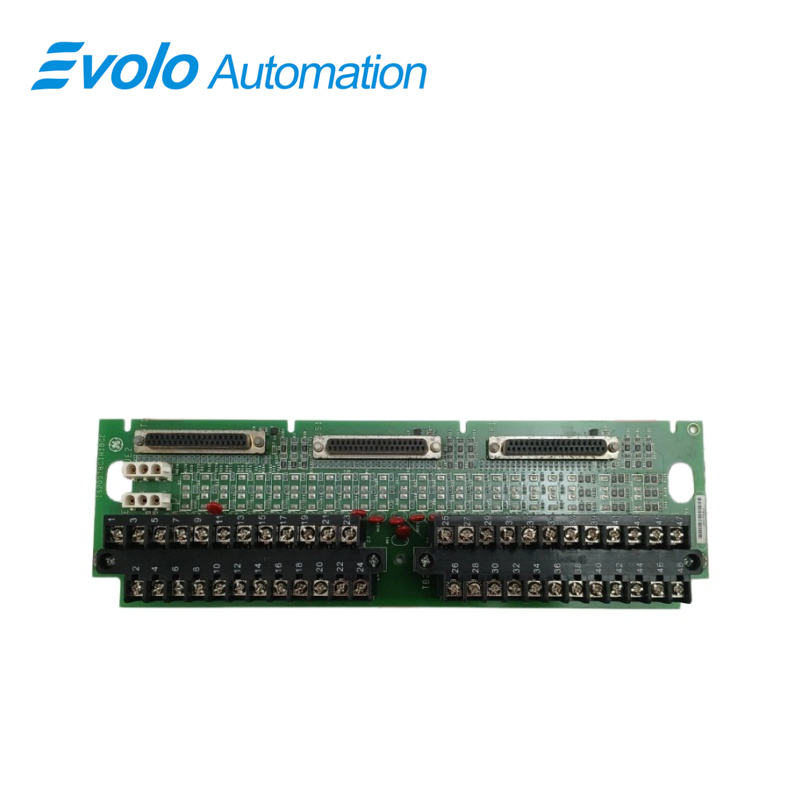

IS200TBCIH1BCE to płyta zacisków stykowych opracowana przez firmę GE. Jest częścią systemu wzbudzenia Mark VI. Płyta zacisków wejść stykowych (TBCI) pełni określoną

funkcję w architekturze systemu, ułatwiając zarządzanie wieloma wejściami stykowymi suchymi. Jest kluczowym interfejsem, który zarządza znaczną liczbą wejść stykowych suchych poprzez zapewnienie uporządkowanego i zorganizowanego układu zacisków.

jej konstrukcja, wyposażona w obwody tłumienia zakłóceń oraz dedykowany zasilacz prądu stałego,

zapewnia niezawodne i chronione odbieranie oraz przetwarzanie sygnałów w obrębie systemu. To szczegółowe opisanie funkcjonalne podkreśla kluczową rolę odgrywaną przez

Płyty zacisków wejść stykowych (TBCI) w obsłudze wielu wejść stykowych przy jednoczesnym zapewnieniu niezawodności działania dzięki konfiguracji zasilania i tłumieniu zakłóceń.

miar.

Cechy

Obsługa wejść stykowych:

Zaprojektowana do obsługi 24 wejść stykowych suchych, rozmieszczonych i podłączanych za pośrednictwem dwóch bloków zacisków typu bariera.

Te wejścia działają jako wyzwalacze lub sygnały odbierane od urządzeń zewnętrznych lub źródeł, zwykle w postaci obwodów otwartych lub zamkniętych.

Konfiguracja zasilania:

Prąd stały jest specjalnie podłączony do TBCI w celu umożliwienia wzbudzenia styków.

To zasilanie jest niezbędne do aktywowania i zarządzania wejściami stykowymi, zapewniając prawidłową funkcjonalność oraz odpowiedź systemu.

Obwody tłumienia zakłóceń

W celu zwiększenia niezawodności działania oraz ochrony przed zakłóceniami zewnętrznymi wejścia stykowe zintegrowane w TBcI są wyposażone w obwody tłumienia zakłóceń. Obwody te są kluczowe dla ochrony przed przepięciami oraz zakłóceniami wysokoczęstotliwościowymi, które mogłyby wpłynąć na integralność lub dokładność odbieranych sygnałów.

Ochrona przed przepięciami i zakłóceniami

Obecność obwodów tłumienia zakłóceń w TBCl ma kluczowe znaczenie, ponieważ pomaga one złagodzić szkodliwe skutki nagłych przepięć elektrycznych lub zakłóceń wysokoczęstotliwościowych.

Ta ochrona zapewnia dokładność i stabilność odbieranych sygnałów, zapobiegając fałszywym wyzwalaniom lub błędowej interpretacji danych wejściowych.

Filtr wejściowy i pobór mocy:

Filtr wejściowy: Zintegrowany w płycie filtr sprzętowy działa z czasem trwania 4 milisekundy, redukując zakłócenia wysokoczęstotliwościowe oraz tłumiąc skoki napięcia.

Pobór mocy: Płyta końcowa pobiera podczas pracy około 20,6 watów.

Zakres temperatur roboczych i wykrywanie uszkodzeń:

Zakres temperatur roboczych: Zakres temperatur roboczych płyty określony jest na poziomie od 0 do 60 stopni Celsjusza.

Wykrywanie uszkodzeń: Płyta wyposażona jest w mechanizmy wykrywania uszkodzeń, obejmujące identyfikację utraty napięcia pobudzenia wejść stykowych, braku reakcji wejść stykowych w trybie testowym oraz odłączenia kabli.

Liczba kanałów i konfiguracja wejść stykowych:

Płyta posiada łącznie 24 kanały wejściowe napięciowe stykowe, umożliwiając przetwarzanie wielu sygnałów wejściowych.

Działanie i przetwarzanie sygnałów:

Filtrowanie sygnałów i tłumienie przepięć: Filtry są stosowane w celu zmniejszenia szumów o wysokiej częstotliwości oraz zapobiegania przepięciom w każdym punkcie wejściowym, zapewniając integralność sygnału w pobliżu punktu wejścia.

Zasilanie wejść stykowych: Wejścia stykowe suchego typu na module H1 są zasilane pływającym napięciem stałym 125 V DC (w zakresie 100–145 V DC) pochodzącym od systemu sterowania turbiną

Przesyłanie sygnałów i izolacja: Sygnały napięciowe wejść dyskretnych są przesyłane do procesora wejść/wyjść poprzez optoizolatory. Optoizolatory te zapewniają izolację grupową, gwarantującą integralność sygnałów, oraz przekazują sygnały do kontrolera systemu

Ustawianie progu przełączenia i śledzenie sygnału: Napięcie odniesienia obwodu izolacyjnego określa próg przełączenia na poziomie 50% przyłożonego pływającego napięcia zasilania. Śledzenie jest ograniczone tak, aby nie spadać poniżej 13% nominalnego napięcia znamionowego zasilania. Dzięki temu wszystkie styki wskazują stan „otwarty”, gdy napięcie spadnie poniżej tego zdefiniowanego poziomu

Specyfikacje

Często zadawane pytania

Czym jest IS200TBCIH1BCE:

Jest to płyta zacisków stykowych opracowana przez firmę GE w ramach serii Mark VI.

Jaka jest wartość poboru mocy iS200TBCIH1BCE w trakcie pracy?

Płyta zacisków pobiera około 20,6 W podczas działania w systemie

Jaki jest zakres temperatur, w którym IS200TBCIH1BCE działa?

Płyta działa niezawodnie w zakresie temperatur od 0 do 60 stopni Celsjusza, zapewniając funkcjonalność w różnych warunkach środowiskowych.

Jakie mechanizmy wykrywania błędów iS200TBCIH1BCE zostały zaimplementowane?

Płyta wyposażona jest w wykrywanie błędów utraty napięcia pobudzenia wejść stykowych, identyfikację nieodpowiadających wejść stykowych w trybie testowym oraz wykrywanie odłączenia

kable

Ile kanałów wejściowych napięcia stykowego posiada IS200TBCIH1BCE wsparcie?

Płyta wejść stykowych obsługuje łącznie 24 kanały wejściowe napięcia stykowego, umożliwiając przetwarzanie wielu sygnałów wejściowych
