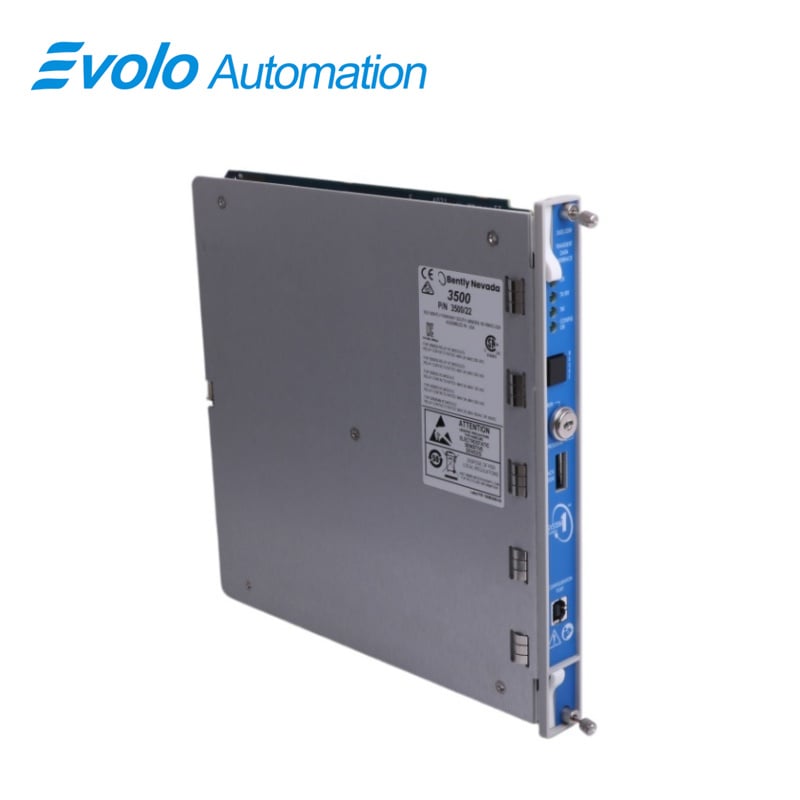

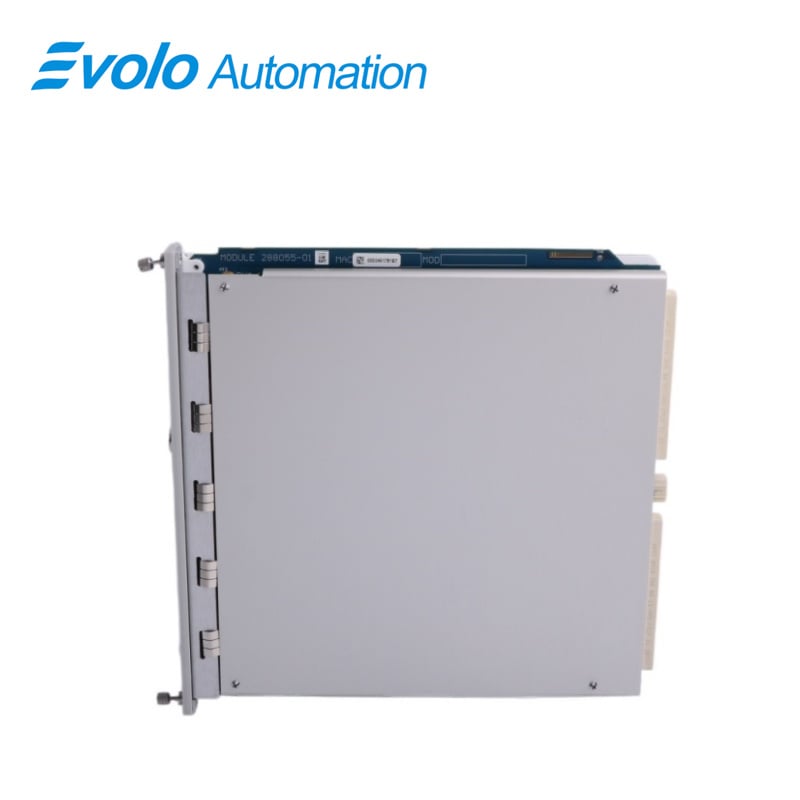

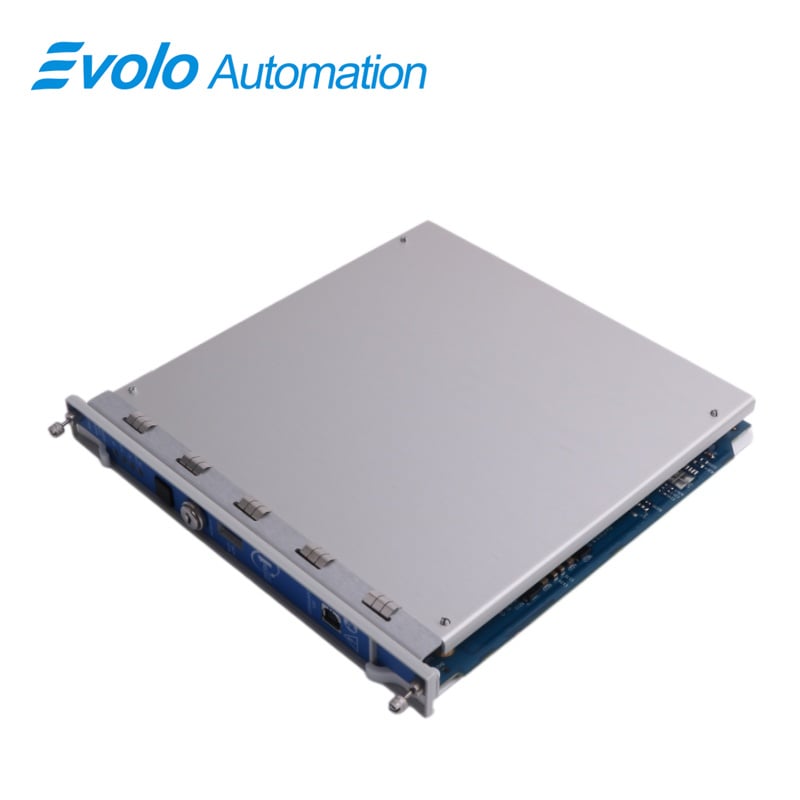

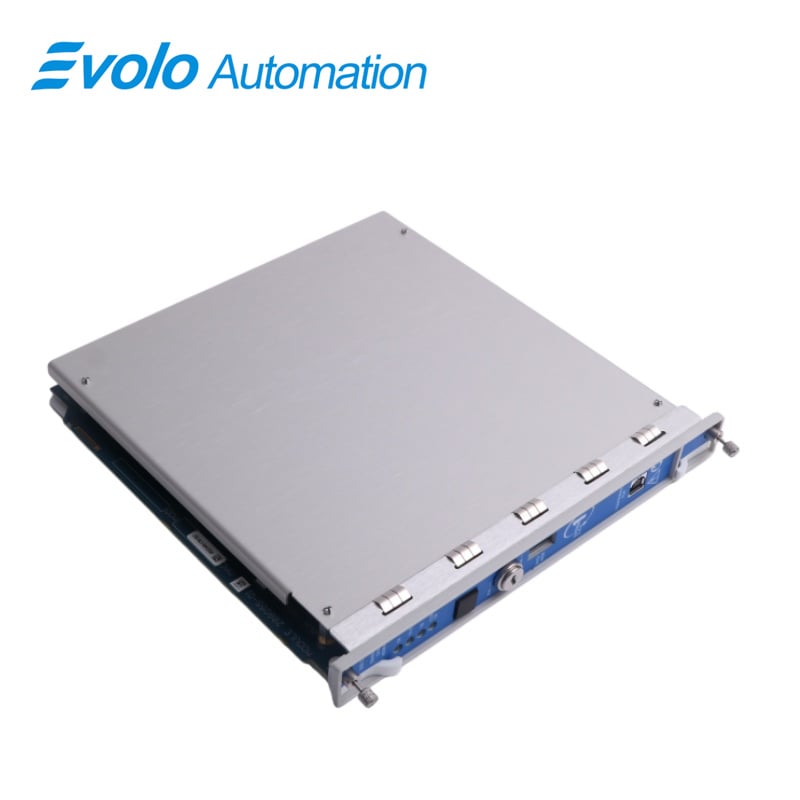

standardowy moduł interfejsu danych przejściowych 3500/22M 288055-01

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	3500/22M 288055-01
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

To standardowy moduł interfejsu danych przejściowych 3500/22M 288055-01 łączy system monitorujący 3500 z oprogramowaniem do monitorowania stanu System 1 oraz oprogramowaniem konfiguracyjnym 3500. 3500/22M 288055-01 obsługuje komunikację przez port USB-B na panelu czołowym, Ethernet 10Base-T/100Base-TX oraz opcjonalne wejście/wyjście światłowodowe 100Base-FX z funkcją automatycznego wykrywania. Diody LED na panelu czołowym wskazują status działania (OK), komunikacji (TX/RX), mnożenia sygnału wyłączenia (TM) oraz konfiguracji (CONFIG OK). 3500/22M 288055-01 obsługuje funkcje mnożenia sygnału wyłączenia, blokady alarmu oraz resetu szafy przy prądach suchych styków mniejszych niż 1 mA prądu stałego. Działa w zakresie temperatur od −30 °C do +65 °C, a przechowywany może być w zakresie od −40 °C do +85 °C. Moduł zapewnia żywotność baterii TDI wynoszącą do 38 lat przy zasilaniu oraz 12 lat bez zasilania w temperaturze 50 °C. Połączenia USB obsługują długość kabla do 5 m; w zestawie znajduje się kabel o długości 3 m. Poprzez ciągłe zbieranie danych statycznych i przejściowych postaci falowych z monitorów serii 3500 M oraz przesyłanie ich za pośrednictwem sieci Ethernet, 3500/22M 288055-01 zapewnia zautomatyzowane, rzeczywiste przechwytywanie danych w czasie rzeczywistym do monitorowania drgań, stanu łożysk oraz ogólnego stanu maszyn w systemach przemysłowych.

Zastosowania

Przechwytywanie danych dotyczących drgań wału w turbinach i sprężarkach

To 3500/22M 288055-01 ciągle zbiera dane przejściowe w postaci przebiegów falowych z monitorów serii 3500 M, rejestrując drgania o amplitudzie do 152 mm/s (wartość szczytowa) przy liniowości amplitudy ±2% i dynamicznym impedancji wyjściowej <2400 Ω. Działa w zakresie temperatur od −30 °C do +65 °C, co 3500/22M 288055-01 zapewnia zautomatyzowane monitorowanie w przemysłowych warunkach temperaturowych.

Przesyłanie danych z szafy sterowniczej do oprogramowania automatyki

Korzystając z protokołów BN Host i BN TDI, 3500/22M 288055-01 przesyła dane statyczne i przejściowe za pośrednictwem sieci Ethernet 10Base-T/100Base-TX lub światłowodowej 100Base-FX. Połączenie USB-B obsługuje kable o długości do 5 m, umożliwiając integrację z oprogramowaniem System 1 do zautomatyzowanej diagnostyki i monitorowania stanu.

Sterowanie funkcjami wielokrotnego wyłączenia awaryjnego oraz alarmów

To 3500/22M 288055-01 zarządza funkcjami mnożenia przejazdów (Trip Multiply), blokady alarmów (Alarm Inhibit) oraz resetu szafy (Rack Reset) przy maksymalnych prądach <1 mA prądu stałego na suchy styk. Operatorzy mogą zautomatyzować obsługę alarmów i w czasie rzeczywistym resetować kanały zablokowane, co zmniejsza konieczność interwencji ręcznej w przemysłowych szafach sterowniczych.

Uzyskiwanie danych przejściowych o wysokiej rozdzielczości w celach utrzymania zapobiegawczego

Z opcjonalnym dyskiem aktywacji kanałów 3500/22M 288055-01 zbiera dane przejściowe o wysokiej rozdzielczości, wspierając utrzymanie zapobiegawcze. Życie baterii zasilanej TDI wynosi 38 lat w temperaturze 50 °C, zapewniając długotrwałe, zautomatyzowane przechwytywanie przebiegów falowych bez utraty kluczowych danych historycznych.

Specyfikacje

Zalety konkurencyjne

Przesył danych z wysoką prędkością w systemach automatyki

To 3500/22M 288055-01 obsługuje połączenia Ethernet 10Base-T/100Base-TX oraz światłowodowe 100Base-FX, umożliwiając szybki przesył danych przejściowych i statycznych w wysokiej rozdzielczości do oprogramowania hosta, co przyspiesza proces podejmowania zautomatyzowanych decyzji.

Wizualny stan szafy za pomocą diod LED na panelu czołowym

Diody LED OK, TX/RX, TM i CONFIG OK na panelu czołowym 3500/22M 288055-01 zapewniają natychmiastową informację o stanie działania, umożliwiając zespołom monitoringu zautomatyzowanemu szybkie rozpoznanie aktywności szafy oraz statusu komunikacji bez konieczności interwencji oprogramowania.

Ciągła praca w szerokim zakresie temperatur

To 3500/22M 288055-01 działa w zakresie od −30 °C do +65 °C, może być przechowywany w zakresie od −40 °C do +85 °C oraz wytrzymuje wilgotność względną do 95 % bez skraplania. Systemy zautomatyzowanego monitoringu mogą polegać na tym module do nieprzerwanego zbierania danych w środowiskach przemysłowych.

Długotrwałe zasilanie bateryjne funkcji TDI

Z zasilaniem TDI żywotność wynosi do 38 lat w temperaturze 50 °C, a bez zasilania – 12 lat, co 3500/22M 288055-01 zapewnia nieprzerwaną automatyczną akwizycję danych, wspierając długoterminową analizę trendów oraz przegląd historycznych przebiegów falowych.

Instalacja w gnieździe 1 do szybkiej integracji z szafą rack

To 3500/22M 288055-01 jest instalowana w gnieździe 1 szaf 3500 obok zasilaczy i automatycznie komunikuje się ze wszystkimi monitorami serii M. Umożliwia to natychmiastową automatyczną kolekcję danych w całej szafie bez zakłócania normalnych operacji monitorowania.
