Przegląd
Miejsce pochodzenia: |
USA |
Nazwa marki: |
Bently Nevada |
Numer modelu: |
330400-02-00 |
Szczegóły opakowania: |
Oryginalny nowy, fabrycznie zapieczętowany |
Czas dostawy: |
5-7 Dni |
Warunki płatności: |
T/T |
Zdolność dostaw: |
W magazynie |
Szybki szczegół
|
Opcja gwintu montażowego: |
Wbudowany gwint M8 x 1 |
|
Opcja aprobat agencji: |
Brak |
|
Wrażliwość: |
10,2 mV/m/s² (100 mV/g) ±5% |
|
Zakres przyspieszenia: |
490 m/s² (50 g) szczytowe przyspieszenie całkowite w zakresie częstotliwości od 10 Hz do 15 kHz |
|
Liniowość amplitudy: |
±1% do 490 m/s² (50 g) szczytowej wartości |
|
Poziom hałasu szerokopasmowego (10 Hz do 15 kHz): |
0,039 m/s² (0,004 g) skuteczna wartość |
|
Wymiary: |
6,3x2,5x2,3 cm |
|
Waga: |
0.1KG |
Opis

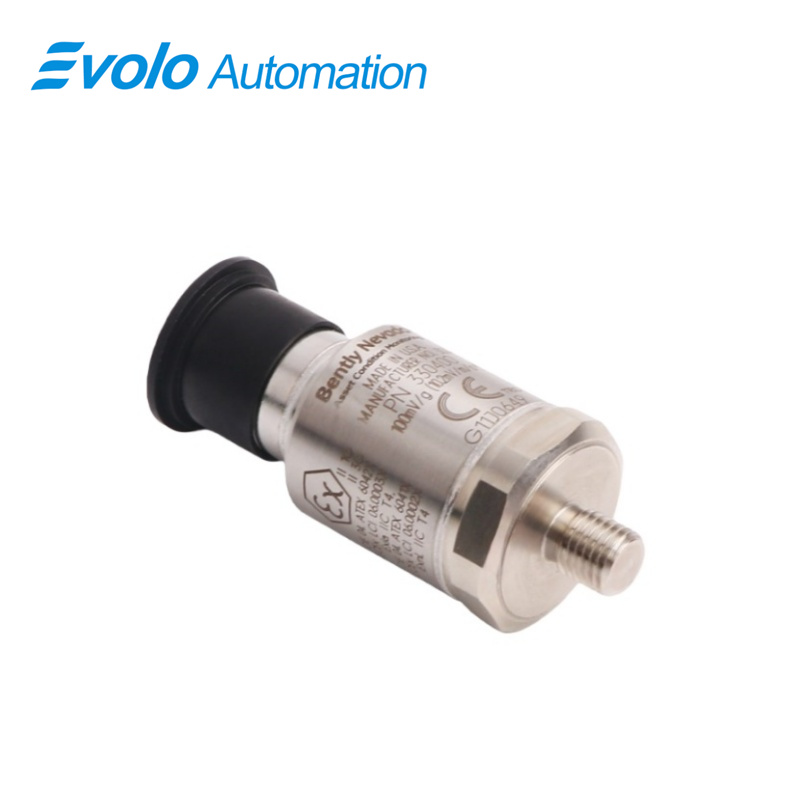

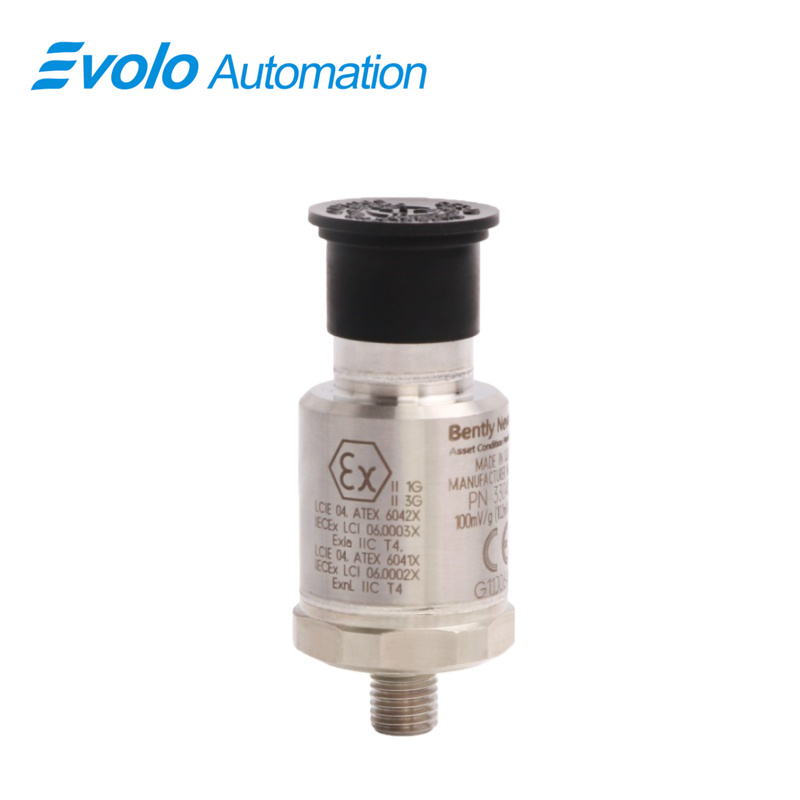

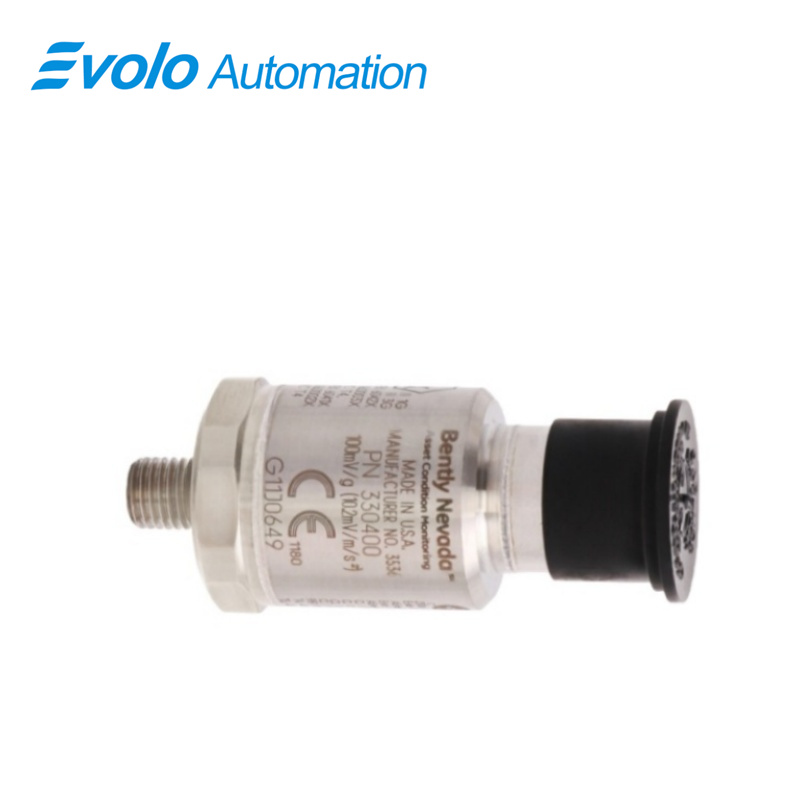

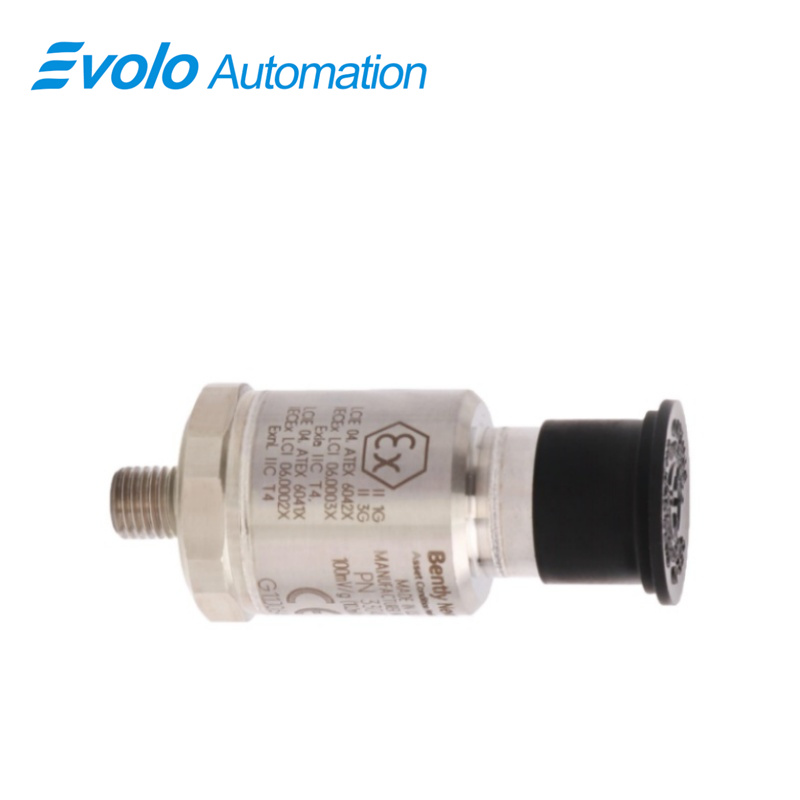

The 330400-02-00 Accelerometer to wysokoprecyzyjny przetwornik montowany w obudowie, zaprojektowany do zautomatyzowanego monitorowania drgań i przyspieszenia na krytycznych maszynach. Posiada czułość 10,2 mV/m/s² (100 mV/g) ±5% oraz zakres szczytowego przyspieszenia wynoszący 490 m/s² (50 g); 330400-02-00mierzy drgania obudowy oraz dynamikę zazębienia przekładni w zakresie częstotliwości od 10 Hz do 15 kHz. Liniowość amplitudy wynosi ±1% przy przyspieszeniu do 50 g, a poziom szumu szerokopasmowego wynosi 0,039 m/s² rms. 330400-02-00 Accelerometer jest wyposażony w integralny gwint M8 × 1 do montażu oraz izolowaną obudowę uziemiającą zapewniającą niezawodne wyjście sygnału. Wpływ temperatury pracy jest minimalny i mieści się w typowym zakresie od −11% do +3%, podczas gdy czułość poprzeczna pozostaje poniżej 5% odpowiedzi osiowej. Częstotliwość rezonansowa po zamontowaniu przekracza 30 kHz, co zapewnia dokładny pomiar składowych wysokoczęstotliwościowych. Napięcie wejściowe wynosi −24 V prądu stałego, nominalny prąd polaryzacji to 2 mA, a napięcie polaryzacji wyjściowej wynosi −8,5 V prądu stałego. 330400-02-00jest idealny do integracji z systemami PLC, DCS oraz systemami monitorowania stanu w celu zautomatyzowanego wykrywania nietypowych wzorców drgań i zoptymalizowania konserwacji predykcyjnej pomp, sprężarek oraz maszyn obrotowych.
Zastosowania
Monitorowanie zazębienia przekładni w turbinach i sprężarkach za pomocą czujnika 330400-02-00 – 330400-02-00 Accelerometer mierzy drgania przekładni o wysokiej częstotliwości aż do 15 kHz, umożliwiając wczesne wykrywanie zużycia lub niewłaściwej współosiowości.
Zautomatyzowana analiza drgań pomp przy użyciu czujnika 330400-02-00 – Dzięki zakresowi amplitudy szczytowej wynoszącemu 50 g, 330400-02-00rejestruje drgania obudowy w celu identyfikacji niestarowości (np. braku równowagi) lub luźnych połączeń mechanicznych w pompach oraz maszynach obrotowych.
Integracja czujnika 330400-02-00 z systemami PLC/DCS – Zapewnia sygnały drgań w czasie rzeczywistym o czułości 10,2 mV/(m/s²) (100 mV/g), służące do zautomatyzowanego monitorowania procesu i generowania alertów w systemach sterowania.
Konserwacja predykcyjna maszyn obrotowych przy użyciu czujnika 330400-02-00 – 330400-02-00 Accelerometer umożliwia planowanie konserwacji na podstawie zmierzonych trendów drgań, ograniczając nieplanowane postoje.
Specyfikacje
|
Wrażliwość na temperaturę: |
-11% do +3% typowo w zakresie temperatur roboczych |
|
Wrażliwość poprzeczna: |
Mniej niż 5% osiowej |
|
Amplituda szczytu rezonansowego: |
maksymalnie 20 dB |
|
Częstotliwość rezonansowa zamocowania: |
Większa niż 30 kHz |
|
Napięcie wejściowe: |
-24 ± 0,5 Vcc |
|
Prąd polaryzacyjny: |
nominalnie 2 mA |
|
Napięcie polaryzacji wyjściowej: |
-8,5 ± 0,5 Vsta |
|
Uziemienie obudowy: |
izolowane |
Zalety konkurencyjne
Wykrywanie wysokiej częstotliwości z kodem 330400-02-00 – Częstotliwość rezonansowa montażu >30 kHz umożliwia 330400-02-00dokładne rejestrowanie szybkich drgań przejściowych.
Integracja z systemem bezpośredniej kontroli – 330400-02-00 Accelerometer wykorzystuje integralny gwint M8 × 1 oraz obudowę z izolowanym uziemieniem, co pozwala na bezpieczne połączenia z PLC i systemami DCS bez konieczności stosowania dodatkowych adapterów.
Sygnał wyjściowy o niskim poziomie szumów do precyzyjnej analizy – Szerokopasmowy poziom szumów wynoszący 0,039 m/s² RMS zapewnia, że 330400-02-00dostarcza czystych danych dotyczących drgań do zautomatyzowanych systemów monitoringu.
Elastyczne opcje montażu z kodem 330400-02-00 – Integralny gwint umożliwia precyzyjne umieszczenie czujnika na obudowach maszyn, poprawiając wiarygodność pomiarów.
SZEROKI ZAKRES TEMPERATURY PRACY – 330400-02-00 Accelerometer zapewnia dokładne wyjście w zakresie od -54°C do +121°C, wspierając automatyzację w ekstremalnych środowiskach przemysłowych.
