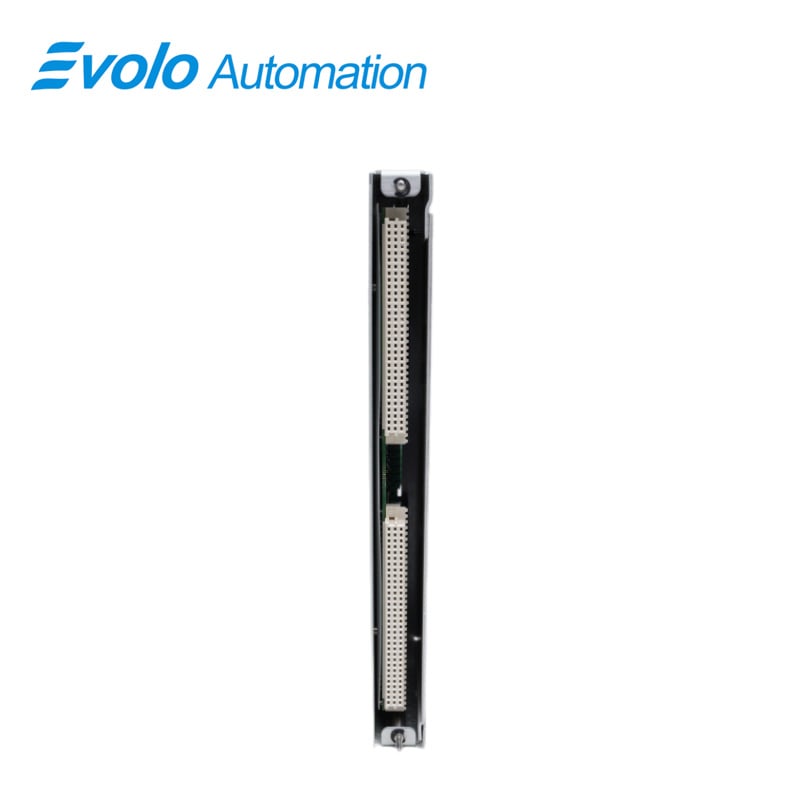

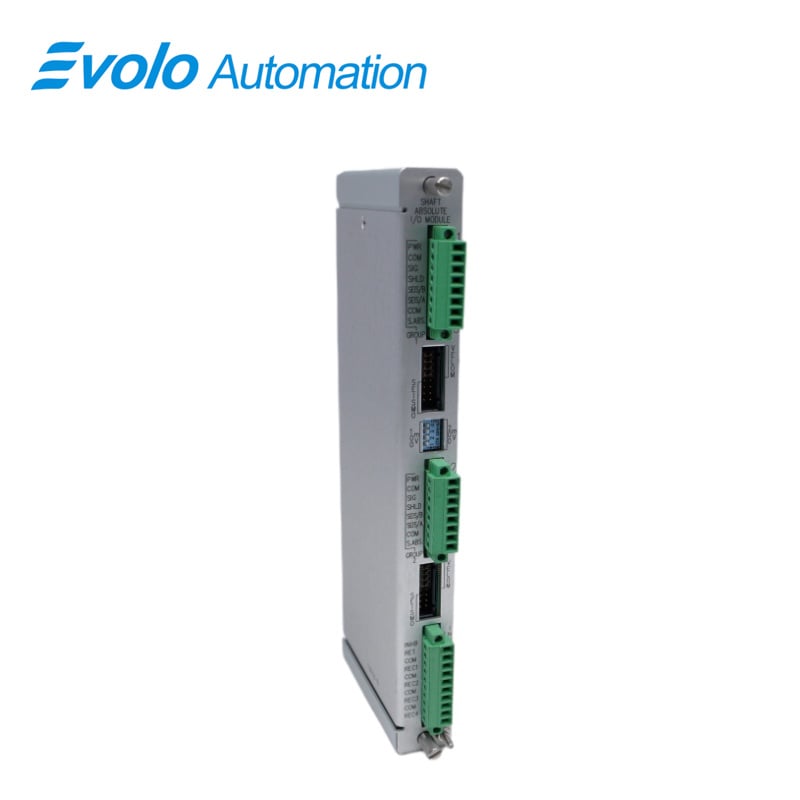

moduł wejścia/wyjścia bezwzględny dla wału 138708-01

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	138708-01
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

To moduł wejścia/wyjścia bezwzględny dla wału 138708-01 zaprojektowany jest do monitora Bently Nevada 3500/42M w celu przetwarzania pomiarów bezwzględnych wału w systemach automatyki. moduł wejścia/wyjścia bezwzględny dla wału 138708-01 przyjmuje 1–4 sygnały czujników zbliżeniowych, prędkościowych lub przyspieszeniowych i zapewnia wyjścia dotyczące bezwzględnej wibracji radialnej wału, bezpośredniej wibracji oraz prędkości. Impedancja wejściowa wynosi 10 kΩ, typowe zużycie mocy to 7,7 W.

To moduł wejścia/wyjścia bezwzględny dla wału 138708-01 obsługuje czułość bezwzględną wału na poziomie 3,94 mV/µm (100 mV/mil) lub 7,87 mV/µm (200 mV/mil). Opcje czułości prędkości obejmują 20 mV/(mm/s), 5,8 mV/(mm/s) lub 4 mV/(mm/s). Bezpośrednia odpowiedź filtra jest programowalna przez użytkownika w zakresie od 4 do 4000 Hz lub od 1 do 600 Hz, a odpowiedź prędkościowa – w zakresie od 3 do 4000 Hz. Dokładność pomiaru wynosi typowo ±0,33 % (maksymalnie ±1 %). moduł wejścia/wyjścia bezwzględny dla wału 138708-01 zajmuje jeden pełnowysokościowy slot tylny w szafie rackowej i działa w zakresie temperatur od –30 °C do +65 °C, co czyni go odpowiednim do monitorowania turbin i sprężarek w zastosowaniach automatyki przemysłowej.

Zastosowania

Zastosowanie w monitorowaniu drgań wału turbiny parowej

To moduł wejścia/wyjścia bezwzględny dla wału 138708-01 przetwarza sygnały sond zbliżeniowych w celu pomiaru bezwzględnych drgań promieniowych wału w turbinach parowych. Dzięki programowalnym filtróm o częstotliwości do 4000 Hz umożliwia wykrywanie wysokoczęstotliwościowych składowych drgań, co pozwala na wczesne wykrycie niestarowości takich jak brak równowagi lub niewłaściwe pozycjonowanie. Systemy automatyki wykorzystują jego sygnał wyjściowy do aktywowania progów alarmowych oraz sekwencji wyłączenia.

Zastosowanie w śledzeniu położenia osiowego tarczy w sprężarce gazowej

Przyjmując do czterech wejść z czujników, moduł wejścia/wyjścia bezwzględny dla wału 138708-01 umożliwia jednoczesne monitorowanie położenia siły wzdłużnej i bezwzględnego ruchu wału w sprężarkach gazowych. Typowa dokładność ±0,33% zapewnia precyzyjny pomiar przemieszczenia osiowego, który służy do aktywowania przekaźników ochronnych w przypadku przekroczenia ustawionych limitów siły wzdłużnej.

Zastosowanie w pomiarze prędkości wysokoprędkościowych pomp

Z opcjami czułości na prędkość takimi jak 20 mV/(mm/s), moduł wejścia/wyjścia bezwzględny dla wału 138708-01 mierzy bezwzględną prędkość wału w wysokoprędkościowych pompach. Programowalny zakres odpowiedzi prędkościowy od 3 do 4000 Hz umożliwia integrację z systemami monitoringu stanu urządzeń obrotowych.

Zastosowanie w wielokanałowej integracji z szafą automatyki

To moduł wejścia/wyjścia bezwzględny dla wału 138708-01 zajmuje jeden pełnowysokościowy tylny slot i współpracuje z architekturą szafy 3500, umożliwiając scentralizowane przetwarzanie sygnałów drgań w rozproszonych szafach sterowniczych. Wielokanałowość zmniejsza potrzebę stosowania dodatkowych zewnętrznych kondycjonerów sygnału.

Specyfikacje

Zalety konkurencyjne

Przewaga konkurencyjna w obsłudze wielosensorowego wejścia

To moduł wejścia/wyjścia bezwzględny dla wału 138708-01 obsługuje od 1 do 4 sygnałów przetworników w jednym module, co zmniejsza zajmowaną przestrzeń w szafie oraz skomplikowanie okablowania w porównaniu z kartami wejścia jednokanałowego.

Przewaga konkurencyjna wynikająca z szerokiego zakresu konfiguracji częstotliwości

Dzięki bezpośredniemu ustawianiu filtrów w zakresie od 1 do 4000 Hz oraz odpowiedzi prędkościowej aż do 4000 Hz moduł wejścia/wyjścia bezwzględny dla wału 138708-01 obejmuje maszyny obrotowe pracujące z niską i wysoką prędkością obrotową bez konieczności zmiany sprzętu.

Przewaga konkurencyjna wynikająca z wysokiej dokładności pomiaru w układach sterowania

Typowa dokładność pełnej skali wynosząca ±0,33% w przypadku moduł wejścia/wyjścia bezwzględny dla wału 138708-01 zapewnia precyzyjne wartości bezwzględne wału do porównania z wartościami alarmowymi oraz do zautomatyzowanych systemów wyłączenia w krytycznym sprzęcie obrotowym.
