moduł I/O 136483-01 z izolacją sygnału +4 do +20 mA

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	136483-01
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

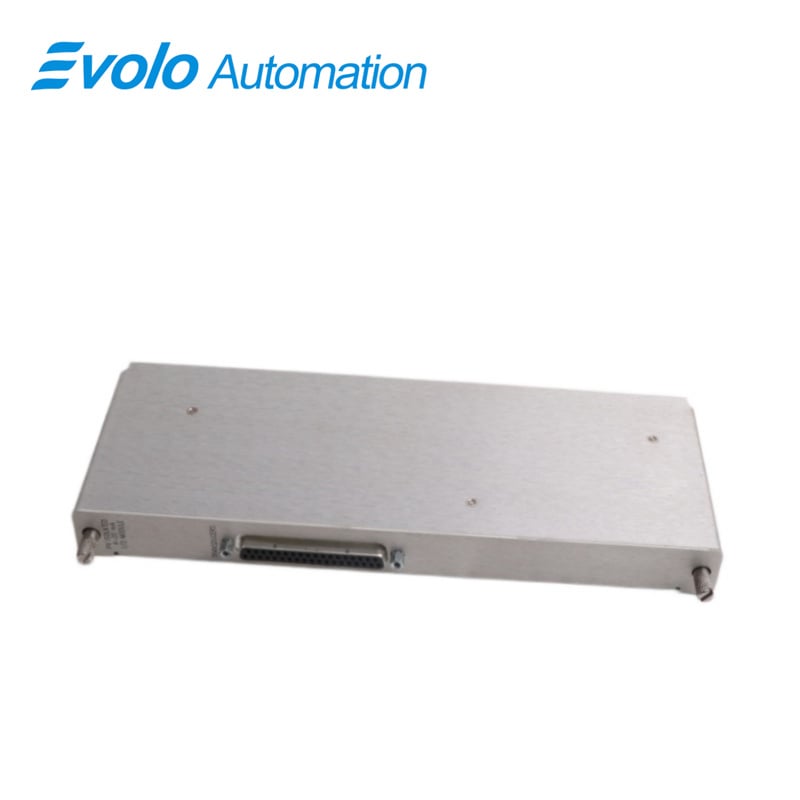

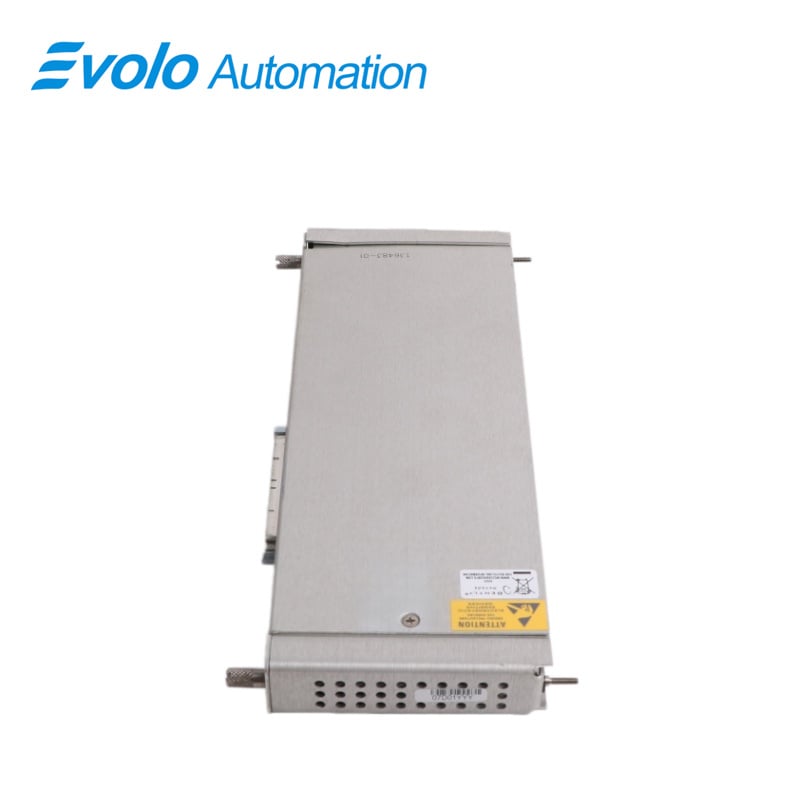

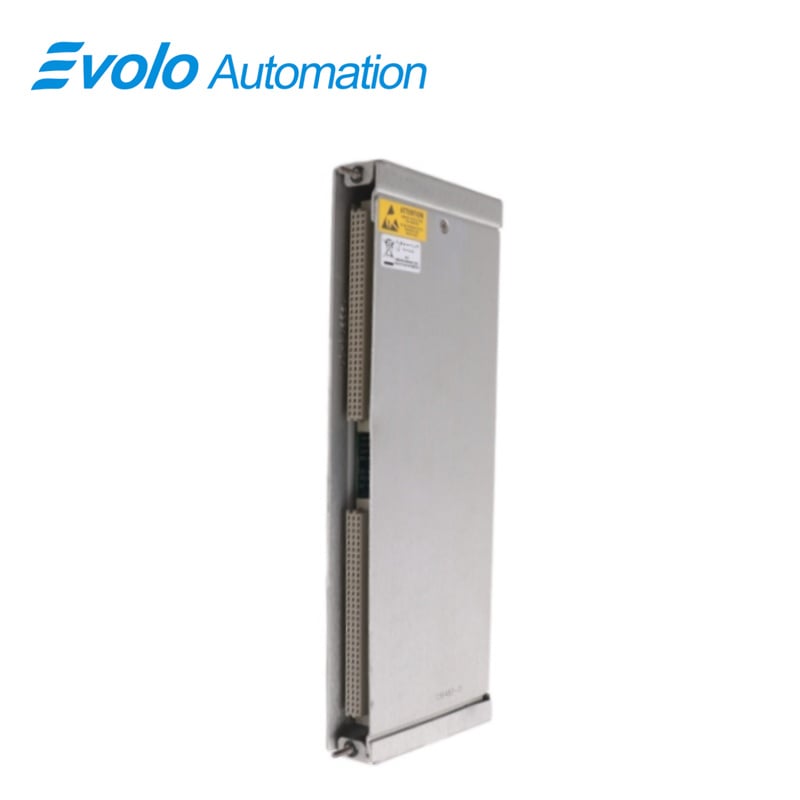

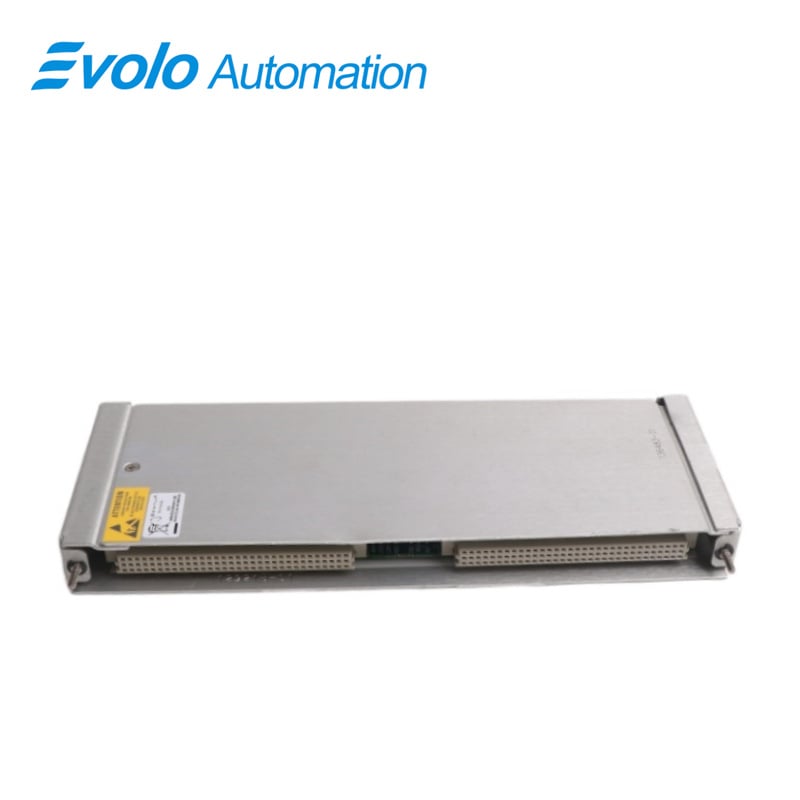

To Bently Nevada 136483-01Moduł izolowanego wejścia/wyjścia +4 do +20 mA to 6-kanałowy monitor wielkości procesowych przeznaczony do krytycznych parametrów maszyn, takich jak ciśnienie, przepływ, temperatura i poziom. 136483-01obsługuje izolowane wejścia prądowe 4–20 mA DC oraz napięciowe ±10 Vdc, z izolacją 500 V na izolowanych wejściach/wyjściach. Impedancja wejściowa wynosi 50 Ω dla sygnałów 4–20 mA i 1 MΩ dla sygnałów napięciowych. Moduł zapewnia zewnętrzną zasilanie transduktorów +24 Vdc do wejść/wyjść z barierą i pobiera typowo 7 W mocy. Montuje się go w pełnowysokim gnieździe tylnym i działa w zakresie temperatur od −30 °C do +65 °C. Opóźnienia alarmowe są regulowane w zakresie 1–60 s, a typowa dokładność wynosi ±0,33% w całym zakresie skalowym do 20 000 jednostek. Diody LED na panelu czołowym wskazują stan OK, TX/RX oraz obejście (Bypass). W konfiguracji TMR 136483-01moduły muszą być instalowane w sąsiadujących trójkach, wykorzystując logikę głosowania w celu zapewnienia precyzyjnego monitoringu i ochrony maszyn.

Zastosowania

Monitorowanie przemysłowych ciśnień
To 136483-01odczytuje sygnały 4–20 mA DC lub ±10 Vdc z czujników ciśnienia, porównuje je z punktami nastawy alarmowej programowanymi przez użytkownika i aktywuje alarmy w przypadku przekroczenia ustalonych granic, zapewniając ciągłe monitorowanie ciśnienia w pompach i kompresorach.

Śledzenie przepływów w rurociągach
Korzystając z 6-kanałowych wejść, moduł 136483-01przetwarza sygnały nadajników przepływu z impedancją wejściową 50 Ω dla prądu 4–20 mA, zapewniając dokładny pomiar przepływu oraz ostrzeganie operatorów w przypadku przekroczenia progów przepływu.

Pomiar temperatury w kluczowym sprzęcie
To 136483-01przyjmuje wejścia napięciowe lub prądowe od termopar lub czujników rezystancyjnych (RTD), z regulowanymi opóźnieniami ostrzeżeń i alarmów zagrożenia (1–60 s), umożliwiając precyzyjne śledzenie temperatury w turbinach, kotłach i wymiennikach ciepła.

Monitorowanie poziomu cieczy w zbiornikach
Poprzez podłączenie czujników poziomu do 136483-01, operatorzy mogą nieustannie monitorować poziom cieczy z typową dokładnością ±0,33 %, co umożliwia automatyczne generowanie alarmów przy przepełnieniu lub zbyt niskim poziomie.

Specyfikacje

Zalety konkurencyjne

Obsługa izolowanych wejść 4–20 mA
To 136483-01izolowane wejścia/wyjścia zapewniają izolację 500 V, zmniejszając zakłócenia sygnałów oraz chroniąc podłączone czujniki podczas przemysłowych operacji.

Zapewnia zasilanie barier bezpiecznych iskrowo
Dzięki wbudowanym izolowanym barierom wejścia/wyjścia, 136483-01zasilanie +24 Vdc ±5% przy prądzie 250 mA do przetworników iskrobezpiecznych 4–20 mA, umożliwiające bezpieczne wdrażanie w strefach zagrożenia wybuchem.

Elastyczne opcje wejściowe
To 136483-01przetwarza sygnały ±10 Vdc oraz 4–20 mA, zapewniając zespołom operacyjnym elastyczność w podłączaniu szerokiego zakresu czujników bez konieczności stosowania dodatkowego warstwowania sygnałów.

Umożliwia trójkrótną redundantną operację modularną (TMR)
W konfiguracji TMR, 136483-01moduły zainstalowane w sąsiednich grupach po trzy wykorzystują logikę głosowania, aby utrzymać dokładne monitorowanie i ochronę maszyn nawet w przypadku awarii jednego modułu.

Łatwa integracja i monitorowanie
Świecące diody LED na panelu czołowym 136483-01wskazują normalny stan pracy, status komunikacji oraz tryb obejścia, umożliwiając personelowi serwisowemu szybką weryfikację działania systemu.
