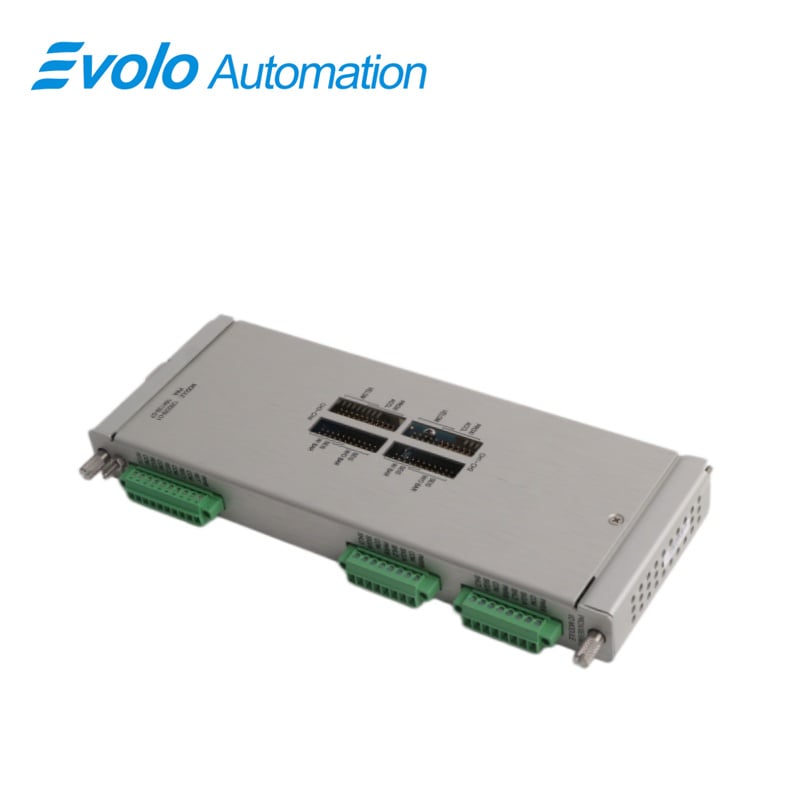

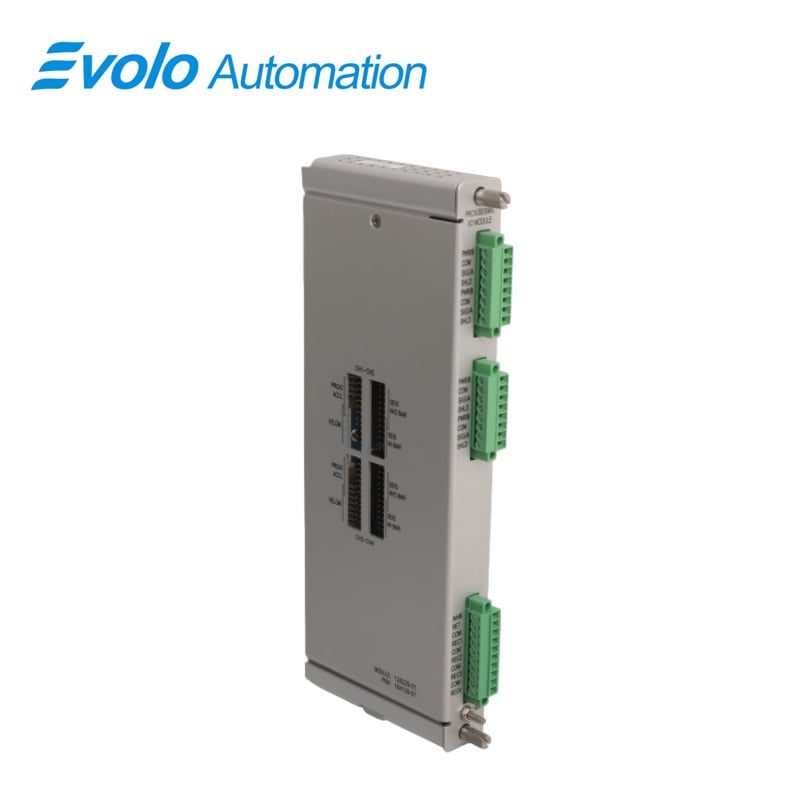

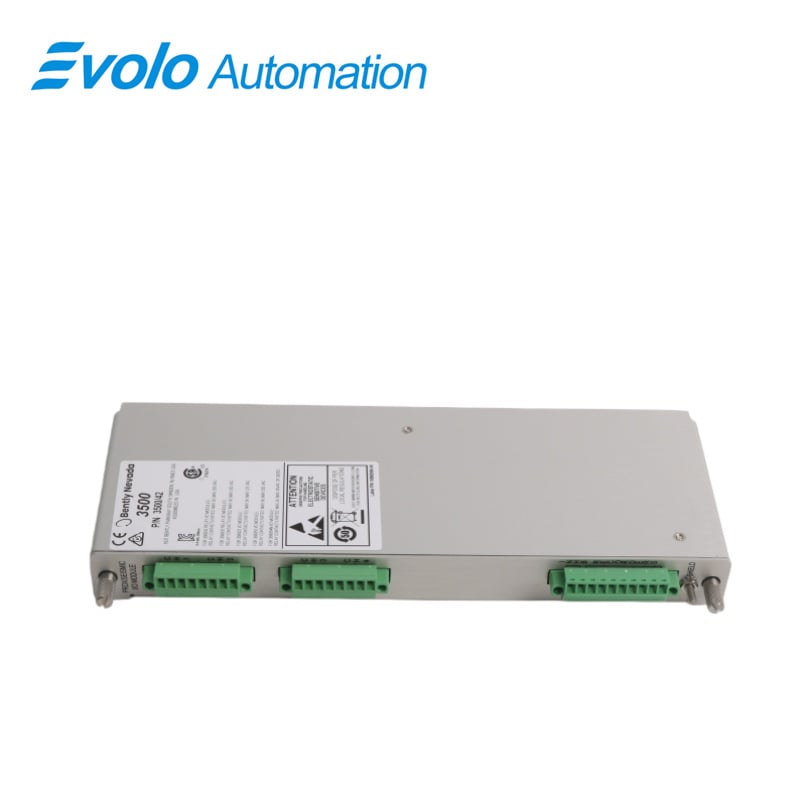

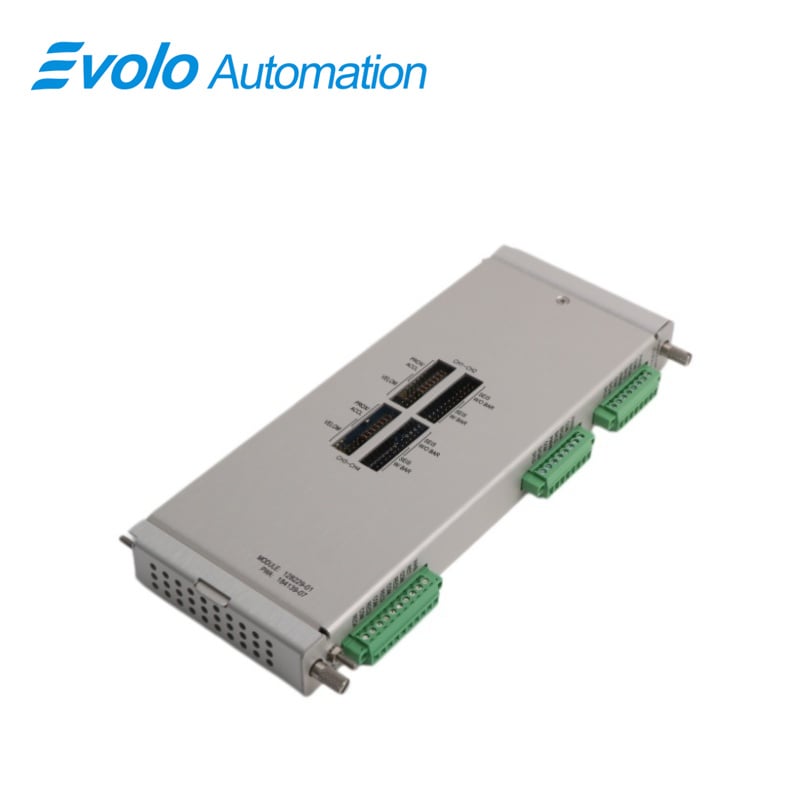

moduł wejścia/wyjścia Proximitor/Sejsmiczny 128229-01

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	128229-01
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

To moduł wejścia/wyjścia Proximitor/Sejsmiczny 128229-01 zaprojektowany jest dla szaf serii Bently Nevada 3500 i zapewnia cztery kanały do przetwarzania sygnałów z czujników zbliżeniowych oraz sejsmicznych. Każdy 128229-01kanał przetwarza sygnały dotyczące wibracji promieniowej, położenia osi wzdłużnej, przyspieszenia, rozszerzenia różnicowego, bezwzględnego położenia wału, mimośrodu oraz prędkości, z możliwością programowania przez użytkownika progów alarmowych. Działa przy napięciu 23,9 V i prądzie 45,5 mA, 128229-01pobiera moc 1,09 W i zajmuje jeden tylny slot o pełnej wysokości. Funkcjonuje w temperaturach przemysłowych od −30 °C do +65 °C, zakres temperatur przechowywania wynosi od −40 °C do +85 °C, a maksymalna wilgotność względna to 95 % (bez skraplania). Filtry wibracji promieniowej na 128229-01obudowie zapewniają tłumienie −3 dB w zakresie od 4 Hz do 4000 Hz lub od 1 Hz do 600 Hz z dokładnością ±1 %, podczas gdy pomiary położenia osi wzdłużnej i rozszerzenia różnicowego osiągają typową dokładność ±0,33 %. moduł wejścia/wyjścia Proximitor/Sejsmiczny 128229-01 umożliwia precyzyjne monitorowanie drgań i położenia, dostarczając danych maszynowych przydatnych dla systemów automatyzacji i konserwacji predykcyjnej.

Zastosowania

Monitorowanie drgań promieniowych i ruchu wału

To moduł wejścia/wyjścia Proximitor/Sejsmiczny 128229-01 przetwarza sygnały wejściowe z czujników zbliżeniowych i sejsmicznych w celu pomiaru drgań promieniowych w zakresie od −3 dB przy częstotliwościach od 4 Hz do 4000 Hz lub od 1 Hz do 600 Hz z dokładnością ±1%. Każde 128229-01kanał oblicza wartość Smax w zakresie od 0,125 do 15,8× prędkości obrotowej i dostarcza przydatnych danych dotyczących drgań dla automatyzacji maszyn.

Pomiar położenia osiowego (thrust) i rozszerzenia różnicowego

To 128229-01przetwarza sygnały osiowego przesunięcia (thrust) i rozszerzenia różnicowego przy użyciu filtru bezpośredniego o tłumieniu −3 dB przy 1,2 Hz oraz filtru przerwy (gap filter) przy 0,41 Hz, osiągając typową dokładność ±0,33% zakresu pełnej skali. Pozwala to na precyzyjne monitorowanie przesunięć osiowych i rozszerzenia sprzętu obrotowego.

Rejestrowanie przyspieszenia i prędkości w celu ochrony maszyn

Każdy 128229-01kanał mierzy przyspieszenie i prędkość z dokładnością ±0,33%, przekazując wyniki operatorom w celu automatycznego generowania alertów. Działa przy napięciu 23,9 V i prądzie 45,5 mA, pobierając moc 1,09 W, 128229-01mieści się w jednym pełnowysokim gnieździe z tyłu szaf 3500, umożliwiając integrację z istniejącymi systemami automatyki.

Włącza możliwość pracy w warunkach wysokiej temperatury i wilgotności

To moduł wejścia/wyjścia Proximitor/Sejsmiczny 128229-01 działa w zakresie temperatur od −30 °C do +65 °C, a zakres temperatur przechowywania wynosi od −40 °C do +85 °C przy wilgotności względnej 95 % (bez skraplania), co zapewnia niezawodność w przemysłowych środowiskach pracy wymagających ciągłego monitorowania drgań i położenia.

Specyfikacje

Zalety konkurencyjne

Zapewnia dokładny wielokanałowy monitoring

To 128229-01udostępnia cztery kanały wejść zbliżeniowych i sejsmicznych, mierząc drgania promieniowe (−3 dB w zakresie 4 Hz–4000 Hz lub 1 Hz–600 Hz z dokładnością ±1 %), wartość Smax od 0,125 do 15,8× prędkości obrotowej wału, bezwzględne położenie wału, ekscentryczność oraz okrągły obszar akceptacji. Każdy 128229-01kanał zapewnia precyzyjne dane do monitoringu automatu i generowania alarmów.

Zmniejsza błędy związane z okablowaniem dzięki integracji z szafą

To 128229-01zajmuje jedno pełnowysokie gniazdo z tyłu szaf serii Bently Nevada 3500, obsługuje napięcie zasilania 23,9 V oraz pobór mocy 1,09 W przy prądzie 45,5 mA. Urządzenie 128229-01jest bezpośrednio integrowane z okablowaniem szafy, co skraca czas konfiguracji i zapewnia prawidłową trasę sygnałów we wszystkich czterech kanałach.

Obsługa precyzyjnej konfiguracji alarmów

Każdy 128229-01kanał umożliwia programowanie przez użytkownika punktów alarmowych i krytycznych dla wibracji promieniowych, przesuwu osiowego, rozszerzenia różnicowego, przyspieszenia oraz prędkości. moduł wejścia/wyjścia Proximitor/Sejsmiczny 128229-01 zapewnia typową dokładność na poziomie ±0,33% zakresu pełnego pomiaru oraz maksymalną dokładność ±1% dla przesuwu osiowego i rozszerzenia różnicowego, umożliwiając niezawodne automatyczne powiadomienia o stanie maszyny.

Zachowanie dokładności sygnału w całym zakresie częstotliwości

To 128229-01zachowuje dokładność ±1% dla szczeliny wibracji promieniowej i filtrów bezpośrednich, typową dokładność ±0,33% dla filtrów wektorowych 1X/2X oraz maksymalną dokładność ±5% dla obliczeń Smax. 128229-01obsługuje temperatury przemysłowe w zakresie od −30 °C do +65 °C oraz temperatury przechowywania od −40 °C do +85 °C przy wilgotności względnej 95% bez skraplania, zapewniając spójne monitorowanie w trudnych warunkach.
