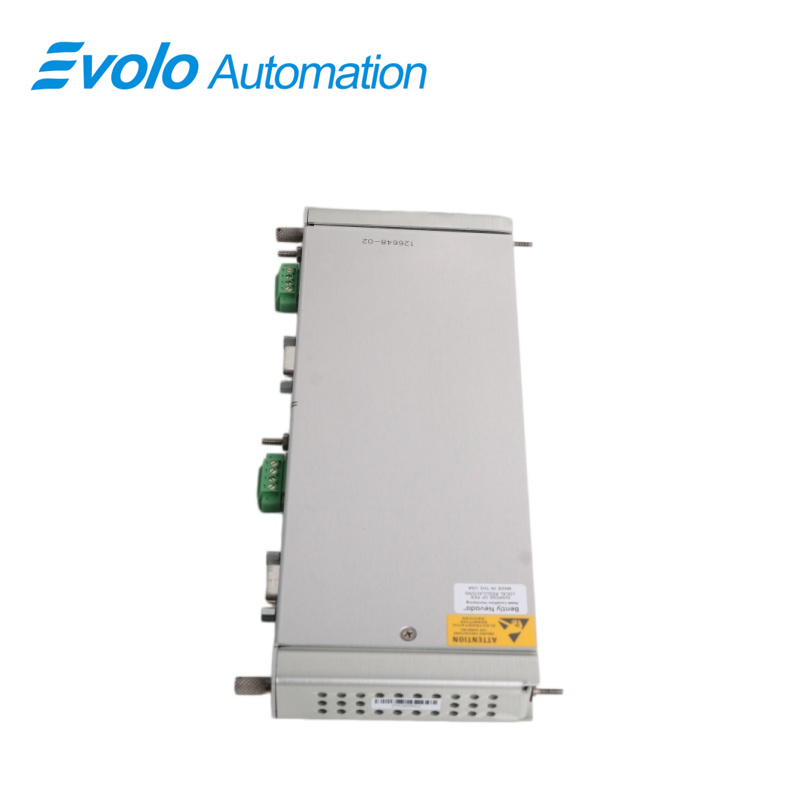

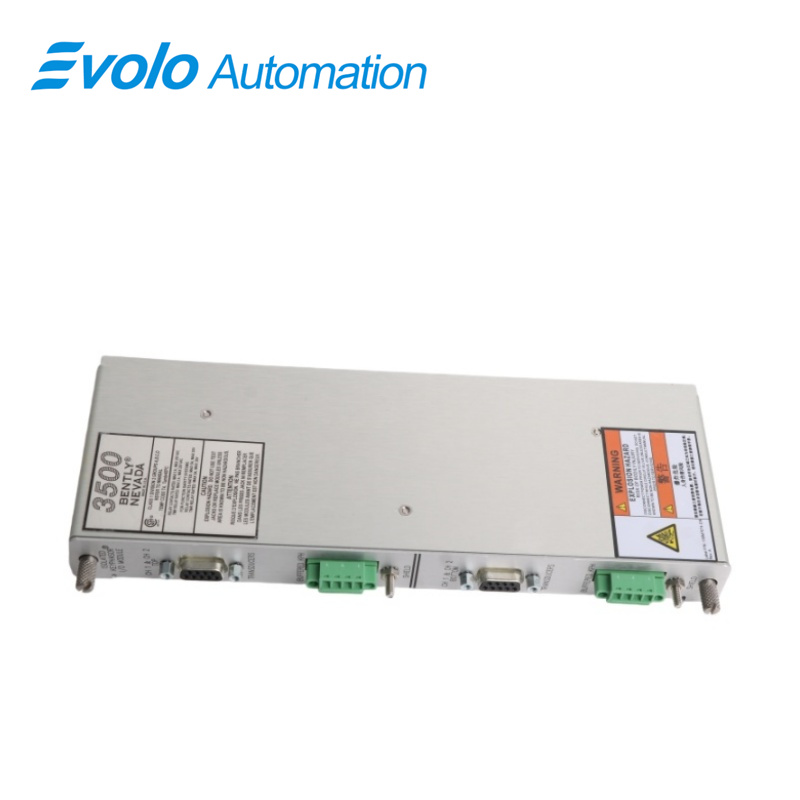

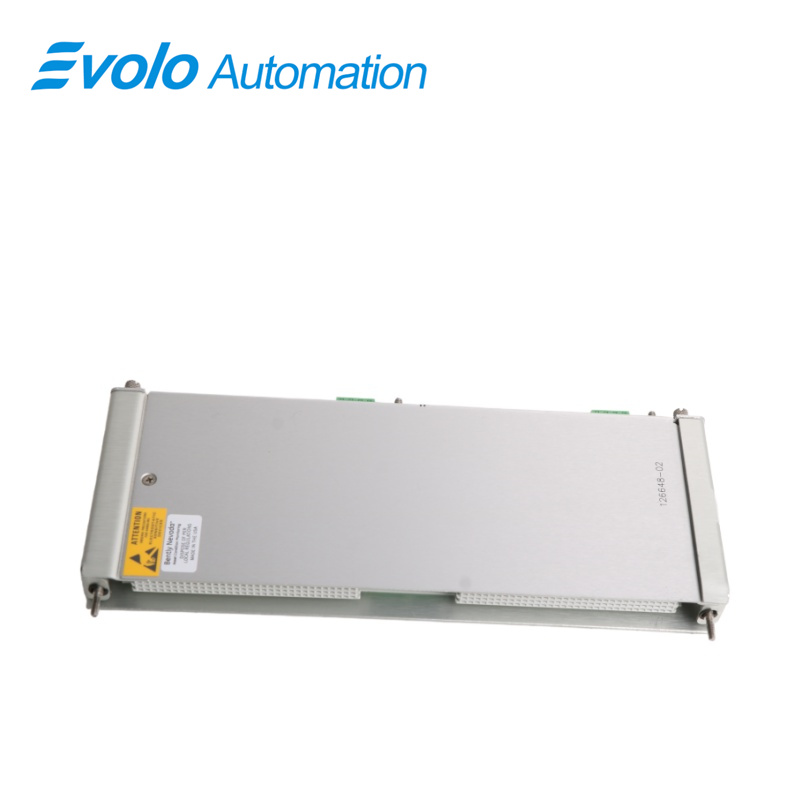

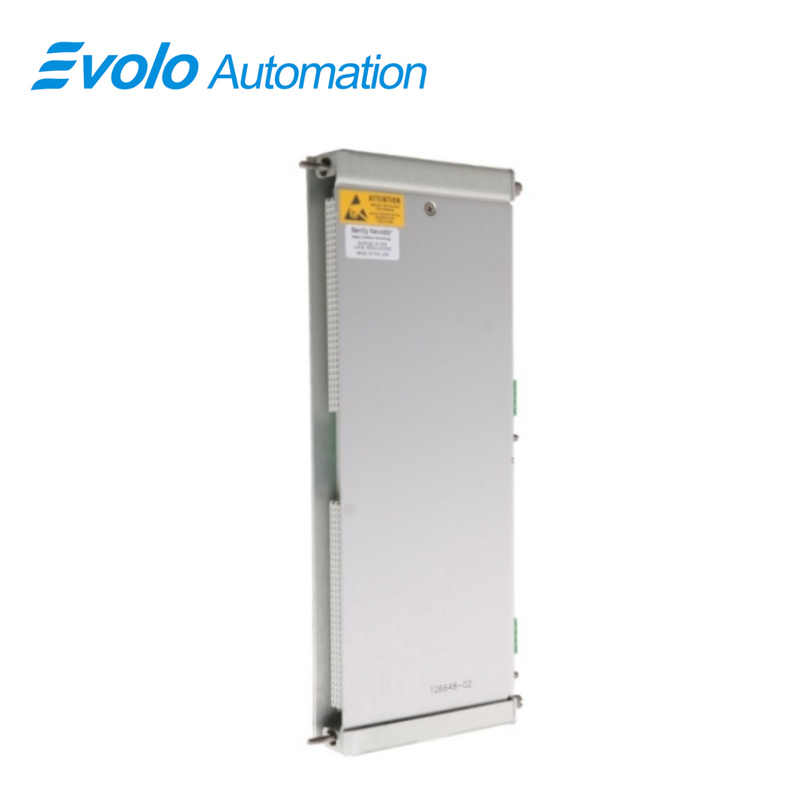

Przegląd
Miejsce pochodzenia: |
USA |
Nazwa marki: |
Bently Nevada |
Numer modelu: |
126648-02 |
Szczegóły opakowania: |
Oryginalny nowy, fabrycznie zapieczętowany |
Czas dostawy: |
5-7 Dni |
Warunki płatności: |
T/T |
Zdolność dostaw: |
W magazynie |
Szybki szczegół
|
Zużycie energii |
3,2 W typowo |
|
Sygnał |
Wejście: do dwóch sygnałów czujnika z sond zbliżeniowych lub czujników magnetycznych; zakres wejściowy: od +0,8 V do −21,0 V (moduły wejścia/wyjścia bez izolacji) lub od +5 V do −11 V (moduły wejścia/wyjścia z izolacją) |
|
Impedancja wejściowa |
minimum 21,8 kΩ |
|
Buforowane sygnały Keyphasor |
Dwa buforowane wyjścia Keyphasor z przodu za pośrednictwem łączników współosiowych; dwa buforowane wyjścia z tyłu za pośrednictwem łączników typu Euro |
|
Impedancja wyjściowa |
maksymalnie 504 Ω (buforowane) |
|
Zasilanie czujnika Keyphasor |
−24 V prądu stałego, maksymalnie 40 mA na kanał |
|
Temperatura pracy |
-30 °C do +65 °C (-22 °F do +150 °F) przy standardowych wejściach/wyjściach Keyphasor; 0 °C do +65 °C (32 °F do +150 °F) przy wejściach/wyjściach z wewnętrzną barierą |
|
Temperatura przechowywania |
-40°C do +85°C (-40°F do +185°F) |
|
Wilgotność |
95%, Bez kondensacji |
|
Wymiary: |
2,5 × 11,2 × 24,2 cm |
|
Waga: |
0,48kg |
Opis
To moduł wejścia/wyjścia Keyphasor 126648-01 to precyzyjny przemysłowy moduł automatyki zaprojektowany do systemów Bently Nevada™ 3500. Ten moduł wejścia/wyjścia o połowie standardowej wysokości i z izolacją akceptuje do dwóch sygnałów wejściowych od sond zbliżeniowych lub czujników magnetycznych, konwertując je na buforowane sygnały Keyphasor do monitorowania maszyn. Moduł moduł wejścia/wyjścia Keyphasor 126648-01 dostarcza sygnałów wyjściowych współosiowych (przód i tył) z maksymalnym impedancją wyjściową wynoszącą 504 Ω oraz obsługuje napięcie zasilania -24 Vdc przy prądzie 40 mA na kanał dla transducerów Keyphasor. Działa w zakresie temperatur od -30 °C do +65 °C, a zakres bezpiecznego przechowywania wynosi od -40 °C do +85 °C. moduł wejścia/wyjścia Keyphasor 126648-01 przetwarza sygnały prędkości/częstotliwości w zakresie od 1 do 1 200 000 cykli na minutę (cpm), zachowując dokładność w całym zakresie częstotliwości od 0,017 Hz do 20 kHz. Przy impedancji wejściowej wynoszącej 21,8 kΩ oraz typowym poborze mocy 3,2 W moduł obsługuje wiele konfiguracji, w tym ustawienia sparowane dla głównego i rezerwowego sygnału Keyphasor. Zaprojektowany w celu izolowania sygnałów od systemów sterowania, moduł wejścia/wyjścia Keyphasor 126648-01 zapewnia niezawodny pomiar prędkości wału oraz opcjonalne wykrywanie fazy. Jest idealny w zastosowaniach automatyki wymagających precyzyjnego synchronizowania wału; moduł integruje się bezproblemowo z systemami szaf 3500, zapewniając zaawansowane przetwarzanie sygnałów oraz oprogramowanie układowe możliwie do aktualizacji w terenie.
Zastosowania
Pomiar prędkości wału w turbinach
To moduł wejścia/wyjścia Keyphasor 126648-01 przyjmuje dwa sygnały czujników z sond zbliżeniowych lub czujników magnetycznych, przekształcając je na buforowane wyjścia Keyphasor. Obsługuje sygnały prędkości/częstotliwości w zakresie od 1 do 1 200 000 cykli na minutę (cpm) i zapewnia napięcie -24 Vcc oraz prąd 40 mA na kanał, umożliwiając dokładne wykrywanie prędkości wału w turbinach w systemach automatyki przemysłowej.
Zapewnienie głównego i rezerwowego sygnału Keyphasor
Korzystając z konfiguracji sparowanych, moduł wejścia/wyjścia Keyphasor 126648-01 może przesyłać sygnały podstawowe i wtórne do modułów monitorujących. Jego przednie i tylne wyjścia współosiowe o maksymalnym impedancji 504 Ω zapewniają przesyłanie sygnałów do wielu urządzeń w systemie szafy 3500.
Pomiar fazy w maszynach obrotowych
To moduł wejścia/wyjścia Keyphasor 126648-01 umożliwia opcjonalny pomiar fazy na podstawie wejść wielozdarzeniowych na obrót. Przy impedancji wejściowej 21,8 kΩ i poborze mocy wynoszącym 3,2 W zapewnia dokładne dane dotyczące przesunięcia fazowego, odpowiednie dla zastosowań wymagających precyzyjnego pomiaru czasu pracy elementów obrotowych.
Specyfikacje
|
Diody LED na panelu czołowym |
Dioda OK wskazuje awarię; dioda TX/RX wskazuje komunikację z modułem RIM |
|
Wymagane miejsce w szafie |
Główny moduł: 1 gniazdo czołowe o połowie wysokości; moduły wejścia/wyjścia: 1 gniazdo tylnie o pełnej wysokości |
|
Zakres sygnału prędkości/częstotliwości |
Wejście: 1–1 200 000 obr./min (0,017–20 kHz); wyjście: 1–99 999 obr./min (0,017–1667 Hz) |
|
Dokładność sygnału prędkości/częstotliwości |
Niezprzetworzony: 0,017–100 Hz ±1 obr./min, 101–500 Hz ±8 obr./min, 501–20 kHz ±1% obr./min; przetworzony: 0,017–60 Hz ±1 obr./min, 61–150 Hz ±8 obr./min, 151–20 kHz ±1% obr./min |
Zalety konkurencyjne
Obsługa przetwarzania sygnałów wysokiej częstotliwości
To moduł wejścia/wyjścia Keyphasor 126648-01 przetwarza sygnały wejściowe w zakresie częstotliwości od 0,017 Hz do 20 kHz oraz generuje sygnały wyjściowe o częstotliwości do 1667 Hz, zapewniając dokładną konwersję sygnałów czujników w szybkoobrotowych maszynach.
Zapewnia elastyczne konfiguracje szafy
Dzięki instalacji w gnieździe głównym o połowie wysokości oraz gniazdom wejścia/wyjścia o pełnej wysokości, moduł wejścia/wyjścia Keyphasor 126648-01 obsługuje wiele konfiguracji, w tym ustawienia sparowane i niesparowane, umożliwiając jednoczesne dostarczanie sygnałów Keyphasor podstawowego i rezerwowego w tej samej szafie.
Umożliwia aktualizacje oprogramowania układowego w warunkach terenowych
To moduł wejścia/wyjścia Keyphasor 126648-01 zawiera oprogramowanie układowe, które można aktualizować w trybie online, umożliwiając technikom uaktualnianie funkcji przetwarzania sygnału bez konieczności usuwania modułu z szafy 3500.
Działa w skrajnych zakresach temperatur
To moduł wejścia/wyjścia Keyphasor 126648-01 działa w zakresie od −30 °C do +65 °C i może być bezpiecznie przechowywany w zakresie od −40 °C do +85 °C, co pozwala na jego instalację w surowych środowiskach przemysłowych bez wpływu na wyjściowy sygnał.
