Przegląd
Miejsce pochodzenia: |
USA |
Nazwa marki: |
Bently Nevada |
Numer modelu: |
126648-01 |
Szczegóły opakowania: |
Oryginalny nowy, fabrycznie zapieczętowany |
Czas dostawy: |
5-7 Dni |
Warunki płatności: |
T/T |
Zdolność dostaw: |
W magazynie |
Szybki szczegół
|
Zużycie energii |
3,2 W typowo |
|
Sygnał |
Wejście: do dwóch sygnałów czujnika z sond zbliżeniowych lub czujników magnetycznych; zakres wejściowy: od +0,8 V do −21,0 V (moduły wejścia/wyjścia bez izolacji) lub od +5 V do −11 V (moduły wejścia/wyjścia z izolacją) |
|
Impedancja wejściowa |
minimum 21,8 kΩ |
|
Buforowane sygnały Keyphasor |

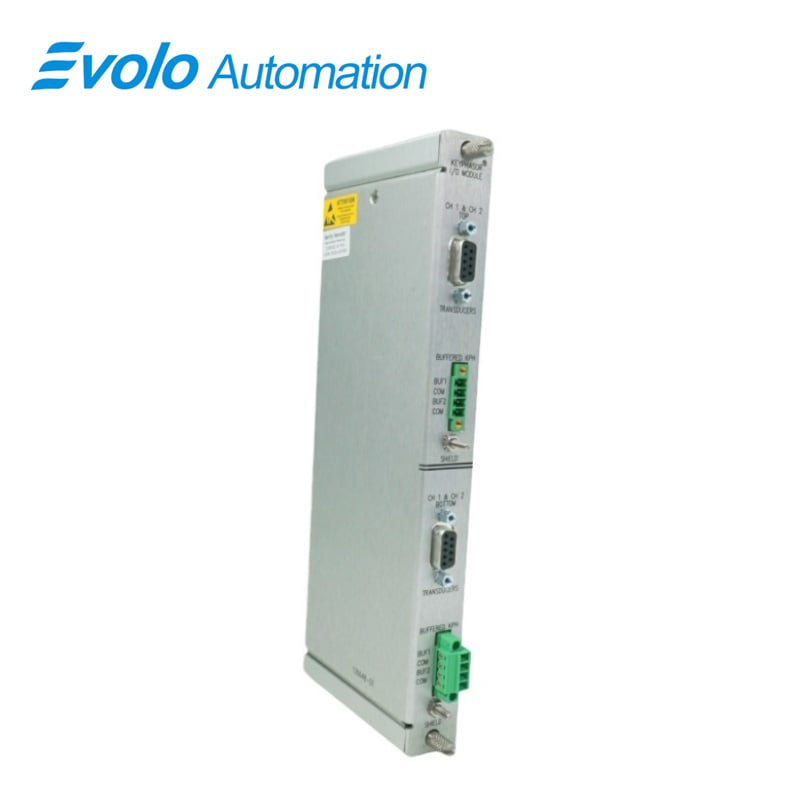

Dwa buforowane wyjścia Keyphasor z przodu za pośrednictwem łączników współosiowych; dwa buforowane wyjścia z tyłu za pośrednictwem łączników typu Euro |
|
Impedancja wyjściowa |
maksymalnie 504 Ω (buforowane) |
|
Zasilanie czujnika Keyphasor |
−24 V prądu stałego, maksymalnie 40 mA na kanał |
|
Temperatura pracy |
-30 °C do +65 °C (-22 °F do +150 °F) przy standardowych wejściach/wyjściach Keyphasor; 0 °C do +65 °C (32 °F do +150 °F) przy wejściach/wyjściach z wewnętrzną barierą |
|
Temperatura przechowywania |
-40°C do +85°C (-40°F do +185°F) |
|
Wilgotność |
95%, Bez kondensacji |
|
Wymiary: |
2,5 × 11,2 × 24,2 cm |
|
Waga: |
0,38kg |

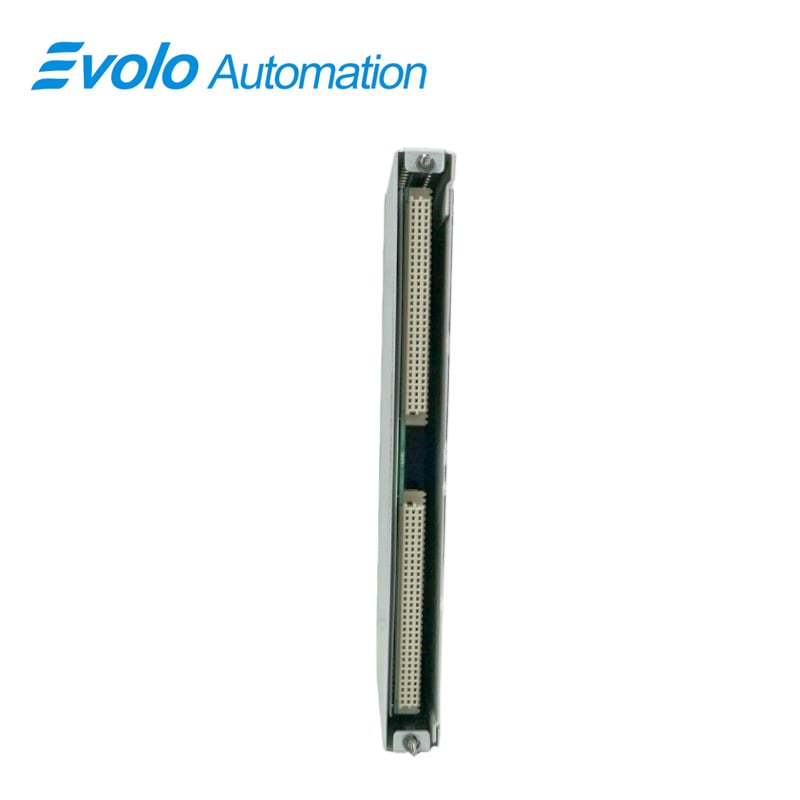

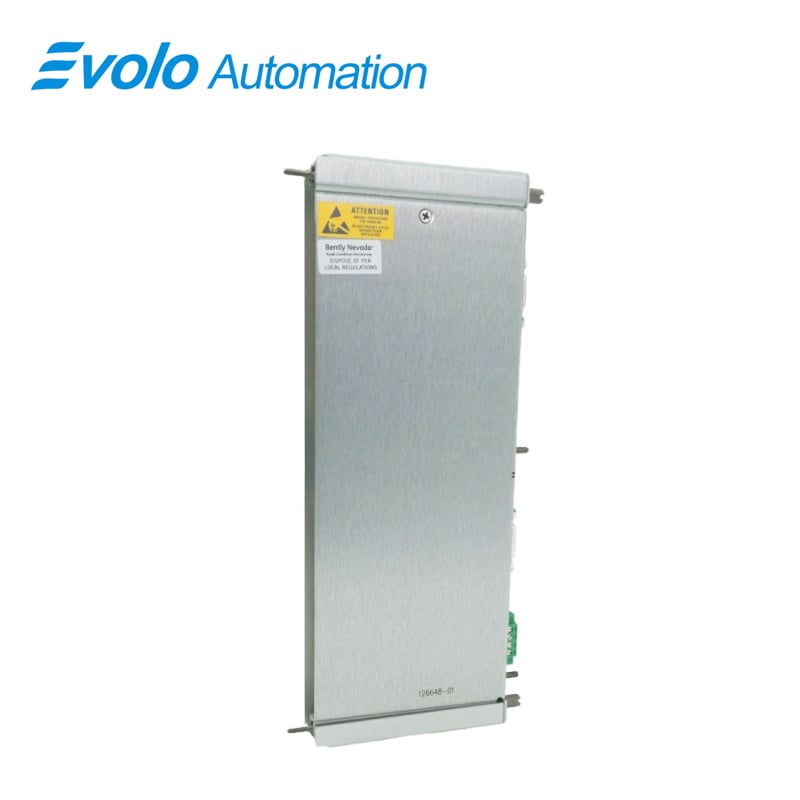

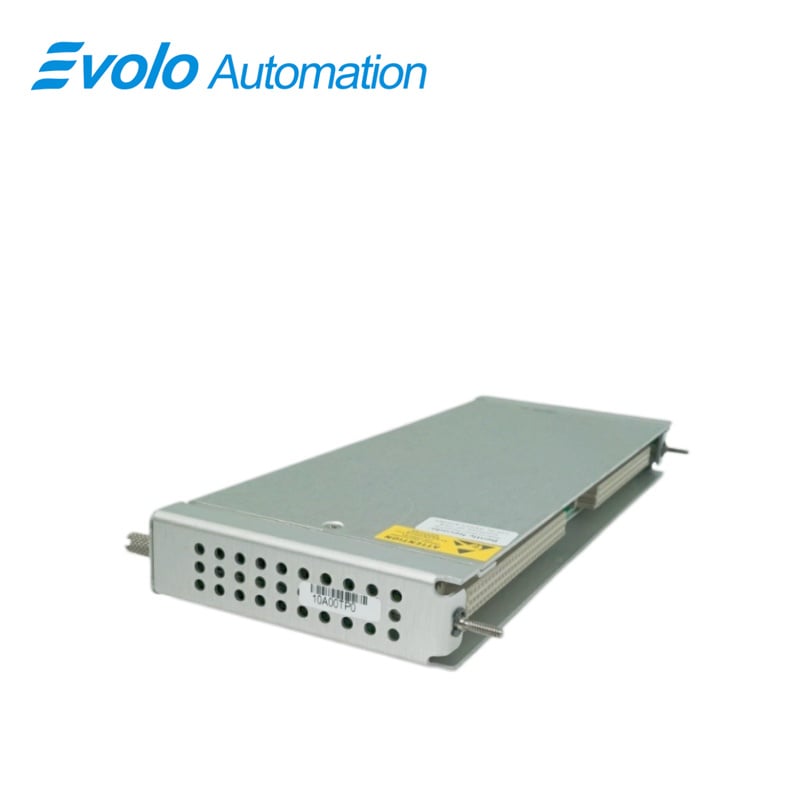

Opis
To 126648-01Moduł wejść/wyjść Keyphasor to moduł o wysokości półstandardowej i dwóch kanałach, zaprojektowany do szafy Bently Nevada 3500, zapewniający precyzyjne sygnały Keyphasor z sond zbliżeniowych lub czujników magnetycznych. 126648-01przekształca analogowe sygnały wejściowe z przetworników na cyfrowe sygnały jednorazowe na obrót, obsługuje do dwóch wejść na moduł i dostarcza wyjść buforowanych za pośrednictwem przednich złączy koaksjalnych oraz tylnych złączy typu Euro z maksymalnym impedancją 504 Ω. Moduł zasilany jest napięciem stałym -24 VDC przy prądzie 40 mA na kanał i pobiera typowo 3,2 W. 126648-01obsługuje prędkości obrotowe od 1 do 1 200 000 cpm (0,017–20 kHz) oraz generuje sygnały wyjściowe w zakresie od 1 do 99 999 cpm (0,017–1667 Hz) z dokładnością ±1 cpm lub ±1%. Działa w trudnych warunkach środowiskowych w zakresie temperatur od -30 °C do +65 °C oraz przy wilgotności do 95%. Diody LED na panelu czołowym wskazują stan działania (OK) oraz komunikację (TX/RX) z modułem interfejsu szafy (RIM). W przypadku konfiguracji TMR oraz wielomodułowych, 126648-01zapewnia równoległe sygnały kluczowe Keyphasor podstawowe i wtórne, umożliwiając dokładny pomiar prędkości wału oraz generowanie zdarzeń. Aktualizowalne w warunkach terenowych oprogramowanie układowe oraz raportowanie danych dotyczących aktywów zwiększają automatyzację i monitorowanie systemu. Zajmowana przestrzeń w szafie wynosi połowę wysokości przedniego gniazda dla głównego modułu oraz pełną wysokość tylnego gniazda dla wejść/wyjść.
Zastosowania
Monitorowanie prędkości wału w maszynach obrotowych
126648-01przyjmuje dwa sygnały czujników i dostarcza cyfrowe wyjścia Keyphasor z dokładnością ±1 obr/min, umożliwiając precyzyjne monitorowanie prędkości wału w turbinach gazowych, sprężarkach i pompach.
Generowanie sygnałów zdarzeń raz na jeden obrót
Korzystając z wejść od sond zbliżeniowych, 126648-01generuje zsynchronizowane sygnały zdarzeń do diagnostyki maszyn, analizy drgań oraz sterowania procesem, obsługując prędkości do 1 200 000 obr/min.
Obsługa konfiguracji TMR w systemach krytycznych
126648-01zapewnia równoległe wyjścia kluczowe Keyphasor podstawowe i wtórne dla układów trójpodwójnej redundancji modularnej (TMR), zapewniając ciągłą dostawę sygnałów oraz zautomatyzowane monitorowanie maszyny.
Integracja z systemami automatyzacji i zarządzania aktywami
Buforowane wyjścia Keyphasor o impedancji 504 Ω pozwalają 126648-01na połączenie z modułami szafy 3500 oraz systemami pozyskiwania danych, obsługującymi aktualizowalne w polu oprogramowanie układowe i monitorowanie aktywów.
Specyfikacje
|
Diody LED na panelu czołowym |
Dioda OK wskazuje awarię; dioda TX/RX wskazuje komunikację z modułem RIM |
|
Wymagane miejsce w szafie |
Główny moduł: 1 gniazdo czołowe o połowie wysokości; moduły wejścia/wyjścia: 1 gniazdo tylnie o pełnej wysokości |
|
Zakres sygnału prędkości/częstotliwości |
Wejście: 1–1 200 000 obr./min (0,017–20 kHz); wyjście: 1–99 999 obr./min (0,017–1667 Hz) |
|
Dokładność sygnału prędkości/częstotliwości |
Niezprzetworzony: 0,017–100 Hz ±1 obr./min, 101–500 Hz ±8 obr./min, 501–20 kHz ±1% obr./min; przetworzony: 0,017–60 Hz ±1 obr./min, 61–150 Hz ±8 obr./min, 151–20 kHz ±1% obr./min |
Zalety konkurencyjne
Przetwarzanie sygnałów dużych prędkości
126648-01obsługuje częstotliwości wejściowe do 20 kHz i generuje sygnały wyjściowe do 1667 Hz z dokładnością ±1%, umożliwiając monitorowanie maszyn wysokoprędkościowych bez utraty danych.
Niskie zużycie energii
Przy typowym poborze mocy wynoszącym zaledwie 3,2 W, 126648-01minimalizuje wymagania dotyczące mocy szafy, jednocześnie obsługując dwa kanały wejścia Keyphasor.
Elastyczna instalacja i optymalizacja miejsca w szafie
Jeden półwysokościowy slot z przodu i jeden pełnowysokościowy slot z tyłu przeznaczone na moduły wejścia/wyjścia umożliwiają efektywną integrację w istniejących szafach 3500.
Nieodpowiedzialna eksploatacja w trudnych warunkach środowiskowych
126648-01działa w zakresie temperatur od −30°C do +65°C oraz przy wilgotności względnej do 95% bez skraplania, co czyni go odpowiednim do zastosowań w środowiskach automatyki przemysłowej.
