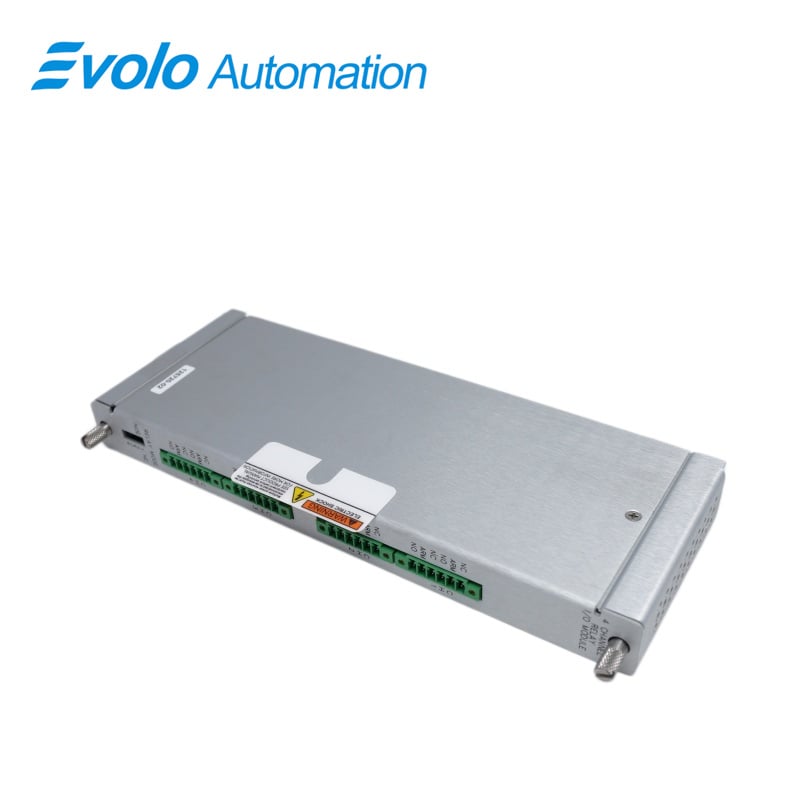

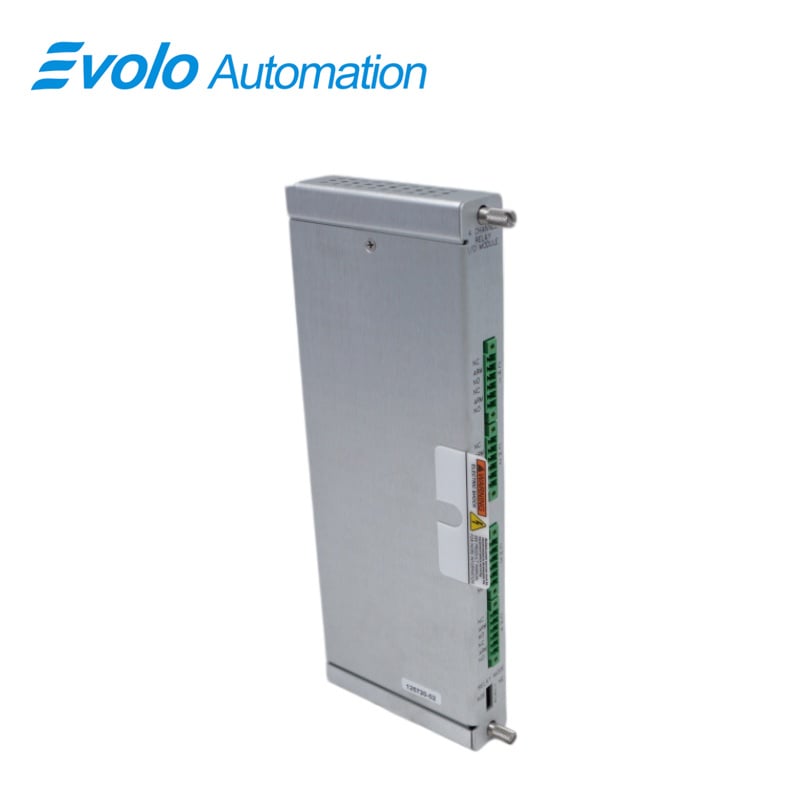

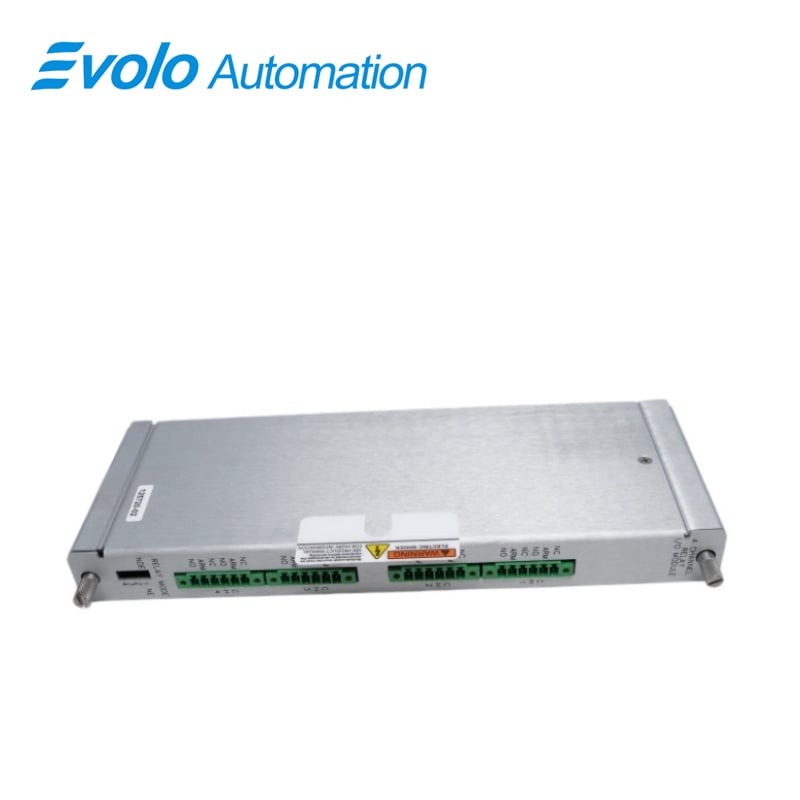

moduł wyjściowy przekaźnikowy o 4 kanałach 125720-02

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	125720-02
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

To 125720-02czterokanałowy moduł wyjść przekaźnikowych to pełnowysokościowy moduł do zastosowań w automatyce przemysłowej, zapewniający cztery niezależne wyjścia przekaźnikowe typu SPDT. Montowany w jednym pełnowysokościowym przednim gnieździe z odpowiadającym mu tylnym gniazdem wejść/wyjść, 125720-02obsługuje bezpośrednią kontrolę obwodów wyłączenia turbiny, systemów zatrzymywania sprężarek oraz alarmów pomp. Każdy przekaźnik w 125720-02może być zaprogramowany z użyciem logiki AND/OR na podstawie sygnałów wejściowych z monitorów stanu Alert, Danger, Not-OK lub konkretnych kanałów monitoringu, aby realizować precyzyjne funkcje sterowania alarmami.

125720-02przekaźniki są uszczelnione żywicą epoksydową z tłumikiem łuku o napięciu 250 Vrms, przystosowane do 100 000 cykli przy prądzie 5 A, napięciu 24 Vdc lub 240 Vac. Maksymalne przełączane napięcie wynosi 125 Vdc lub 250 Vac, a maksymalny przełączany prąd to 2 A AC oraz do 2 A w zakresie 0–30 Vdc. Minimalny przełączany prąd to 100 mA przy 12 Vdc. Wskaźniki LED obejmują sygnalizację OK, komunikację TX/RX oraz alarm kanału (CH ALARM); zakres temperatur roboczych wynosi od −30°C do +65°C, a dopuszczalna wilgotność względna to 95 % bez skraplania. Typowe zużycie mocy wynosi 5,8 W. 125720-02umożliwia inżynierom automatyki efektywne wdrażanie wielokanałowego sterowania przekaźnikami w szafach monitorujących serii 3500.

Zastosowania

Sterowanie obwodami awaryjnego zatrzymania turbiny

125720-02przekaźniki przełączają elektrozawory awaryjnego zatrzymania turbiny, przystosowane do prądu 5 A przy napięciu 24 Vdc. Wielokanałowość umożliwia przypisanie osobnych logik zatrzymania dla wejść związanych z wibracjami i przekroczeniem prędkości obrotowej.

Aktywacja alarmów sprężarki

125720-02kanały mogą być podłączone do wskaźników usterki sprężarki lub syren. Każdy kanał obsługuje prąd 2 A w zakresie napięć 0–30 Vdc, umożliwiając bezpośrednią aktywację alarmu bez konieczności stosowania dodatkowych przekaźników.

Sterowanie wyłączeniem pomp

Zastosowanie programowalnej logiki w 125720-02pozwala na zatrzymanie pomp na podstawie progów drgań lub temperatury. Logika AND/OR zapewnia wyłączenie tylko w przypadku spełnienia zdefiniowanych warunków wielokanałowych.

Połączenie z rozproszonymi systemami sterowania (DCS)

Wyjścia przekaźnikowe z 125720-02łączą się bezpośrednio z cyfrowymi wejściami DCS. Przy maksymalnym napięciu przełączanym wynoszącym 125 V prądu stałego / 250 V prądu przemiennego sygnały z 125720-02przekazują zdarzenia z szaf monitorujących do ogólnoplantowych systemów automatyki.

Specyfikacje

Zalety konkurencyjne

Integracja czterech przekaźników w jednym module

125720-02zawiera cztery przekaźniki typu SPDT w jednym gnieździe o pełnej wysokości, obsługujące maksymalną moc przełączaną do 450 VA. Dzięki temu zmniejsza się zapotrzebowanie na miejsce w szafie oraz konsoliduje się wiele funkcji w jednym module.

Bezpośrednie przełączanie obciążeń prądem przemiennym i stałym

125720-02obsługują maksymalnie 2 A przy 0–30 Vdc oraz 2 A prądu przemiennego przy 250 Vac. Ta możliwość eliminuje konieczność stosowania zewnętrznych przekaźników pośredniczących w większości obwodów automatyki.

Obserwacja stanu za pomocą diod LED na panelu czołowym

Diody LED OK, TX/RX oraz ALARM KANAŁU są włączone 125720-02umożliwiają operatorom natychmiastową weryfikację komunikacji i aktywnych alarmów, minimalizując czas diagnozowania.

Funkcjonowanie w warunkach wysokiej temperatury i wysokiej wilgotności

Działa w zakresie temperatur od −30 °C do +65 °C oraz wytrzymuje wilgotność do 95 % (bez skraplania), 125720-02może być instalowany w pomieszczeniach sterowania turbinami, szafach sterowniczych sprężarek oraz stacjach pomp bez konieczności dodatkowego chłodzenia lub ochrony.
