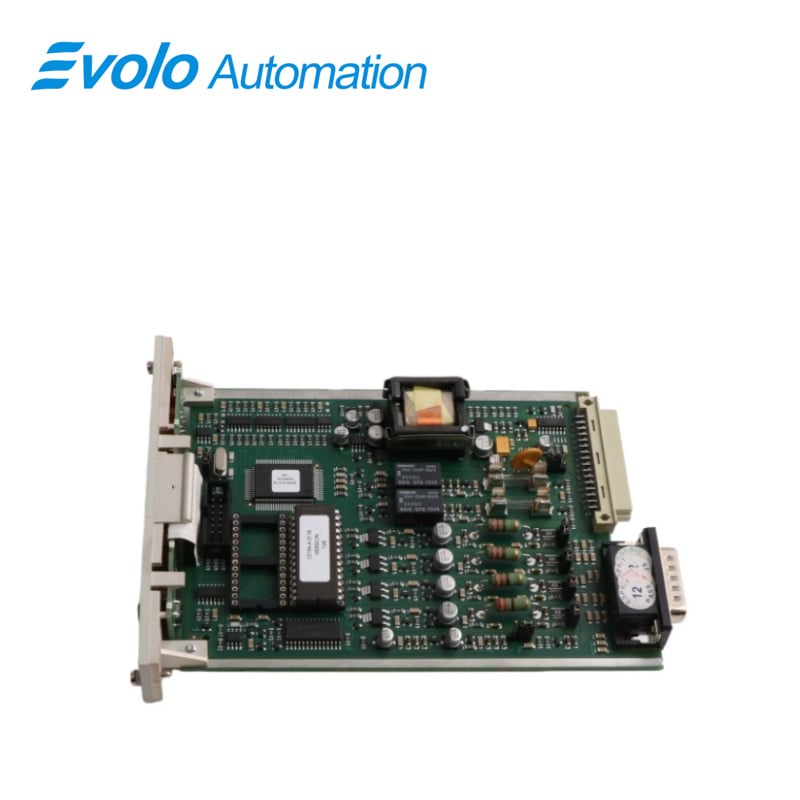

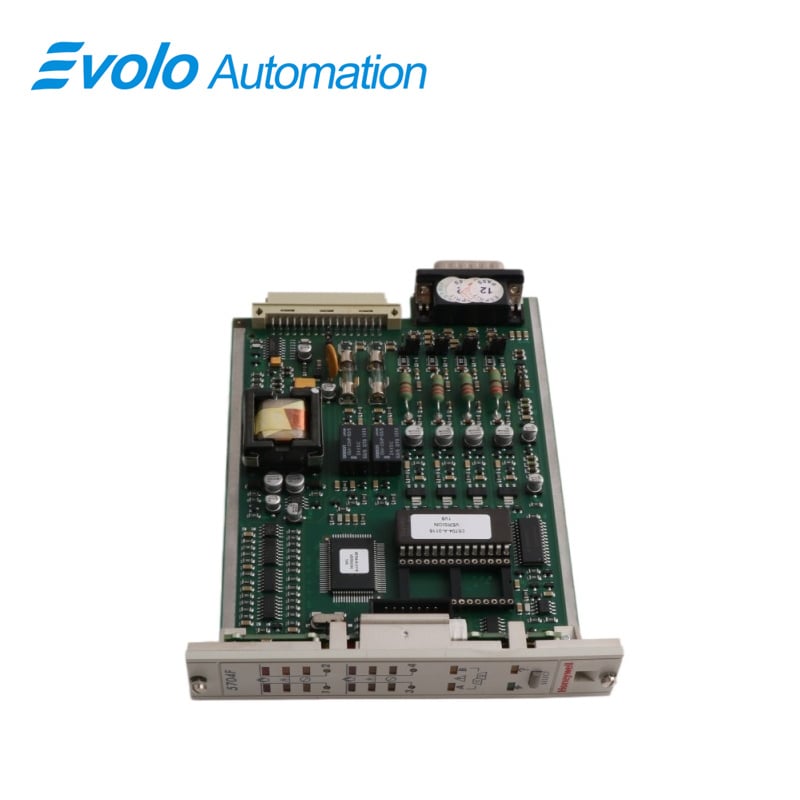

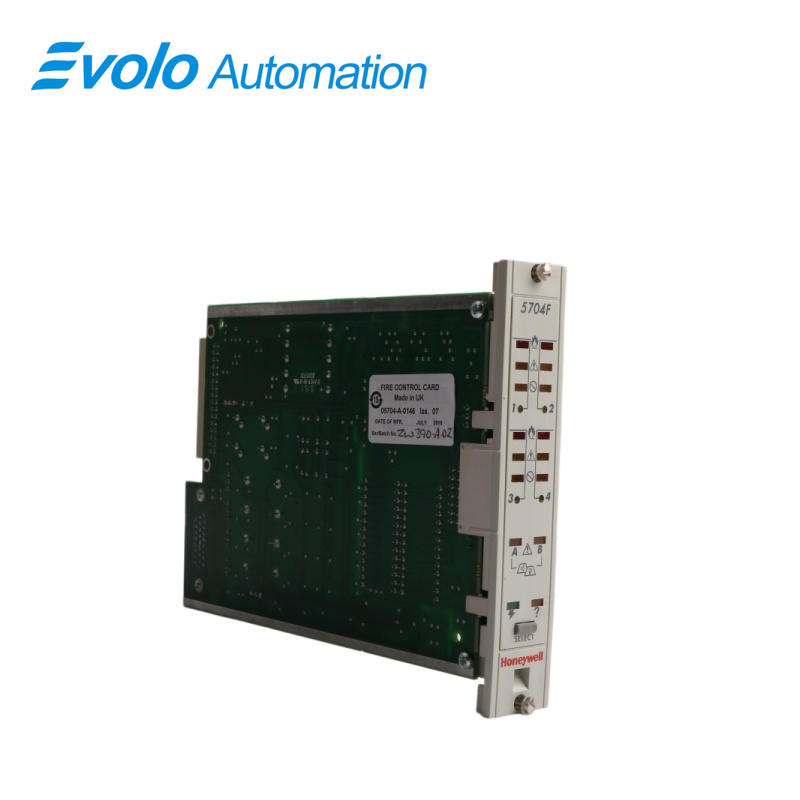

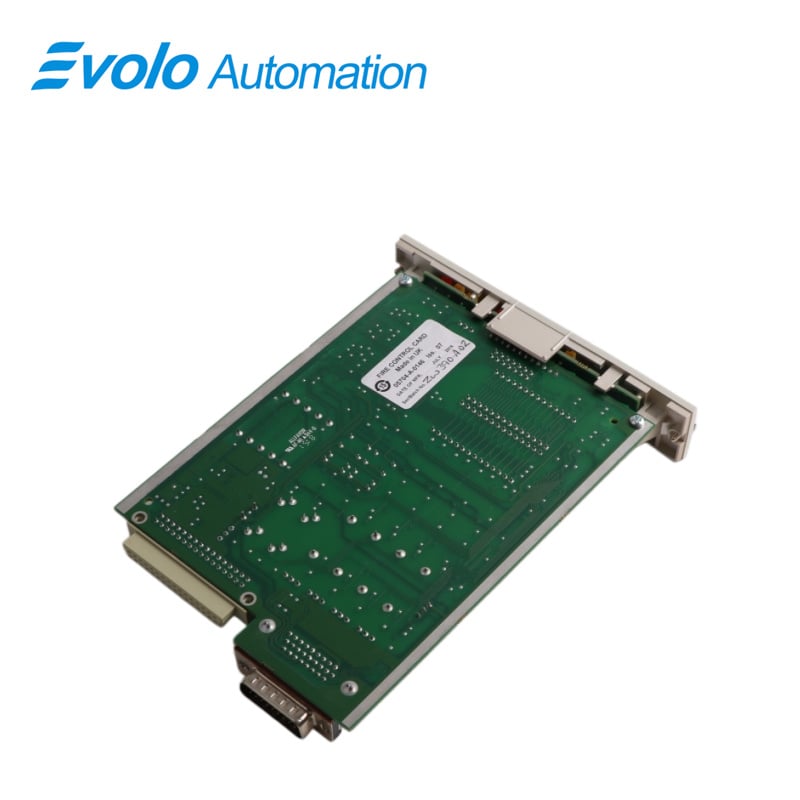

karta sterująca czterokanałowym systemem przeciwpożarowym 05704-A-0146, producenci i dostawcy kart sterujących czterokanałowym systemem przeciwpożarowym 05704-A-0146 w Chinach, fabryka

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Honeywell
Numer modelu:	05704-A-0146
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Specyfikacje

Opis	Specyfikacja
Model	05704-A-0146
Nazwa części	Karta sterująca czterokanałowym systemem przeciwpożarowym
Wymiary	2,5 × 17 × 12,7 cm
Waga	0,18 kg
Wejścia strefy pożarowej	4 wejścia strefy pożarowej
Przełączane wyjścia prądu stałego	2 przełączane wyjścia prądu stałego
Wejście zdalne	Pojedyncze trzyfunkcyjne wejście zdalne
Konfigurowalne wyjścia przekaźnikowe	Do 16 wyjść przekaźnikowych
Wskaźniki na panelu czołowym	Pożar (czerwony), Awaria (pomarańczowy), Zablokowanie (pomarańczowy), Wybór (pomarańczowy), Zasilanie (zielony), Wezwanie technika serwisowego (pomarańczowy)
Przycisk na panelu czołowym	Pojedynczy dotykowy gumowy przycisk (wybór strefy i rozszerzone resetowanie)
Zasilanie prądem stałym	21–32 V DC
Zużycie energii	7,5 W (typowe), 8,5 W (maksymalne)
Typ wejścia strefy	4 niezależne dwuprzewodowe wejścia pomiaru prądu z kontrolą uszkodzeń
Zasilanie pętli	Zasilanie systemu prądem stałym (ograniczone do maks. +24 V DC)
Impedancja wykrywania pętli	220 Ω z opcjonalnym równoważnikiem bariery iskrobezpiecznej 330 Ω włączonej szeregowo
Maksymalna rezystancja linii	100 Ω
Zakończenie na końcu linii	5,1 kΩ (typ.)
Wykrywanie uszkodzeń (wejścia strefy)	Obwód otwarty; zwarcie
Poziomy alarmu strefy	0–3 mA (uszkodzenie obwodu otwartego); 3–10 mA (stan normalny); 10–30 mA (pożar); 30–50 mA (uszkodzenie obwodu zwarciowego)
Rozdzielczość punktu ustawienia alarmu	kroki po 1 mA
Obwody wyjściowe	2 niezależne, dwuprzewodowe, zabezpieczone bezpiecznikami obwody prądu stałego ze śledzeniem uszkodzeń
Napięcie wyjściowe	Zasilanie systemu prądem stałym
Prąd wyjściowy	maksymalnie 1 A
Typ i wartość znamionowa bezpiecznika	bezpiecznik szybkotopliwy 1 A, o wymiarach 20×5 mm, szklany (np. Bussmann S500-1A)
Zakończenie linii wyjściowej EOL	22 kΩ
Wykrywanie uszkodzenia wyjścia	Obwód otwarty; zwarcie; awaria bezpiecznika
Typ wejścia zdalnego	Pojedyncza dwuprzewodowa pętla z trzema funkcjami z monitorowaniem uszkodzeń
Odporności przycisków zdalnych	10 kΩ (Akceptacja), 4,7 kΩ (Reset), 2,2 kΩ (Wyciszenie)
Zakończenie linii zdalnej EOL	22 kΩ
Wykrywanie uszkodzenia zdalnego	Obwód otwarty; zwarcie
Monitorowanie prądu upływu do ziemi	Monitorowanie impedancji symetrycznego uziemienia wybranego za pomocą połączenia między 0 V a +24 V DC

Opis

The 05704-A-0146 jest kluczowym elementem systemu monitorowania pożarów w serii Honeywell System 57. Jako wysokowydajna karta sterująca pożarem czterokanałowa została specjalnie zaprojektowana do przemysłowego wykrywania pożarów i łączenia z systemami bezpieczeństwa. Moduł ten wykorzystuje technologię sterowania mikroprocesorowego, umożliwiając jednoczesne zarządzanie czterema niezależnymi strefami wykrywania (pętlami/strefami) oraz zapewniający bardzo dokładną logikę monitorowania detektorów dymu, ciepła i płomienia, jak również ręcznych stacji alarmowych.

Zastosowania

Rafinerie ropy naftowej: Monitoruje detektory pożaru w celu uruchomienia systemów gaszenia w obszarach zagrożonych pożarem.

Zakłady chemiczne: Pozwalają na wielostrefowe wykrywanie pożarów z precyzyjnym określaniem lokalizacji i generowaniem alarmów.

Zakłady gazowe: Wykorzystują montowane w szafach wyjścia o prądzie 1 A do sterowania alarmami i syrenami.

Zakłady farmaceutyczne: Łączą wykrywanie pożaru z systemami wentylacji i klimatyzacji (HVAC) oraz przepustnicami przeciwpożarowymi za pośrednictwem przekaźników.

Funkcje

Wysoka niezawodność: Wykorzystuje komponenty wysokiej jakości zapewniające stabilną pracę w trudnych warunkach środowiskowych przez długi czas.

Szybka reakcja: Szybko wykrywa alarmy i aktywuje systemy przeciwpożarowe w celu ograniczenia strat.

Programowalność: Obsługa zdefiniowanej przez użytkownika logiki sterowania oraz strategii reagowania na pożar.

Łatwa konserwacja: Zapewnia prosty interfejs i diagnostykę ułatwiające instalację oraz serwisowanie.

Szeroka zakres stosowania: Nadaje się do systemów alarmów pożarowych, pomp oraz systemów gaśniczych zraszaczowych.

Często zadawane pytania

Pytanie: Ile wejść detektorowych obsługuje 05704-A-0146 i czy może monitorować uszkodzenia linii?
Odpowiedź: Obsługuje 4 wejścia stref pożarowych z wykrywaniem w czasie rzeczywistym przerwania obwodu oraz zwarć.

Pytanie: Jaka jest zdolność wyjściowa 05704-A-0146 i czy może bezpośrednio sterować dzwonkiem alarmowym?
Odpowiedź: Tak, posiada 2 wyjścia prądu stałego, każde o maksymalnym natężeniu 1 A, odpowiednie dla standardowych urządzeń alarmowych.

Pytanie: Czy 05704-A-0146 wykonać zdalne resetowanie lub wyłączenie sygnału?
A: Tak, obsługuje zdalne odbieranie, resetowanie i wyłączenie sygnału za pośrednictwem interfejsu z trzema funkcjami.

Q: Czy 05704-A-0146 alarm przy prądzie detektora wynoszącym 3–10 mA?
A: Nie, ten zakres odpowiada normalnej pracy; próg alarmowy wynosi zwykle 10–30 mA.

Q: Jaka jest zasilanie i pobór mocy urządzenia 05704-A-0146 ?
A: Działa w zakresie napięcia 21–32 VDC, przy typowym poborze mocy wynoszącym 7,5 W i maksymalnym poborze do 8,5 W.
