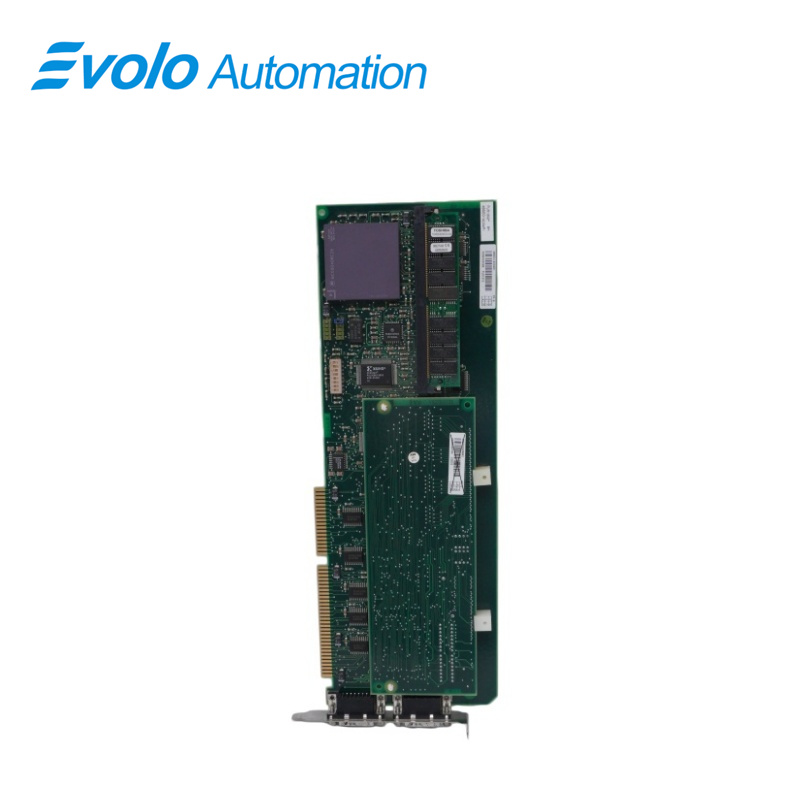

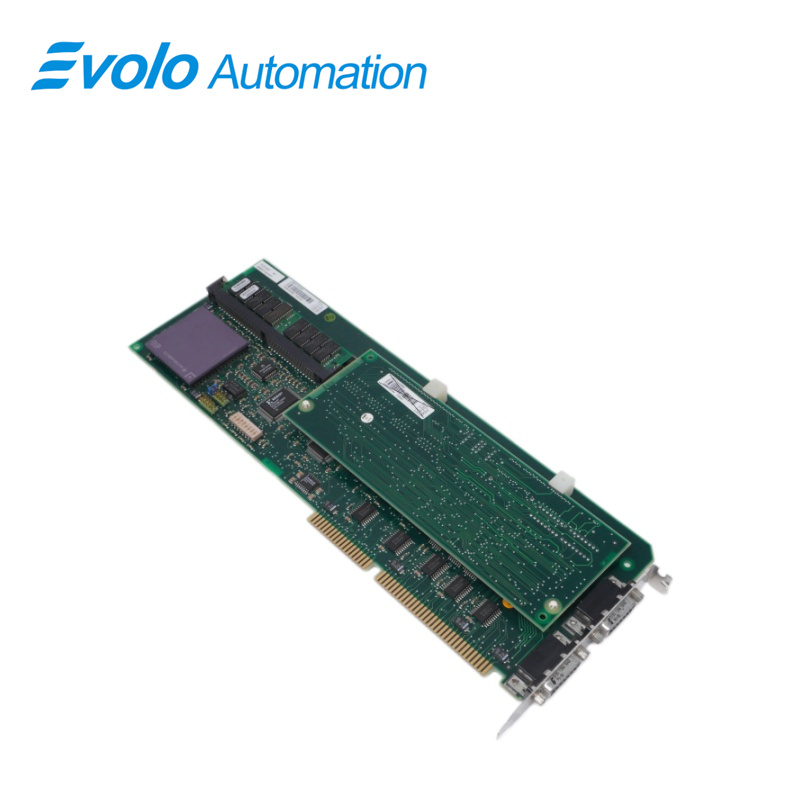

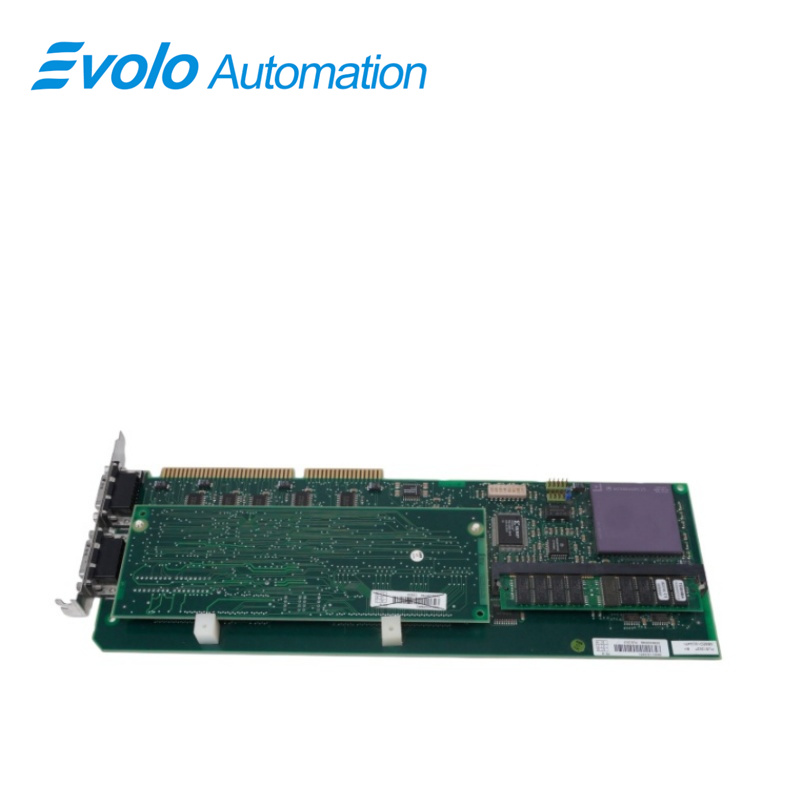

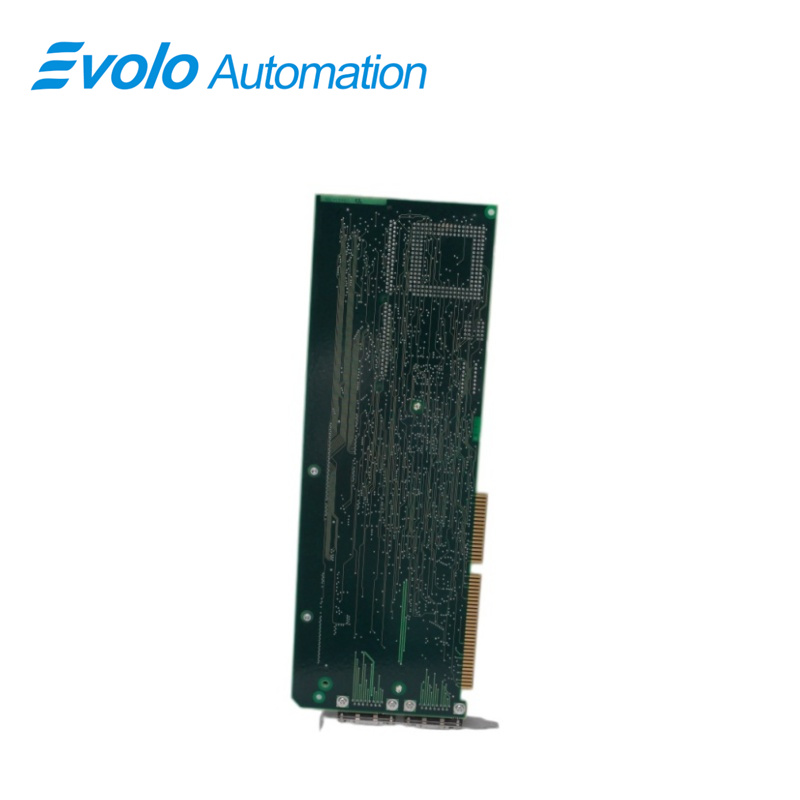

PU513V2 3BSE013034R1 Real-Time Accelerator (RTA)-kaart

Overzicht

Plaats van oorsprong:	Zweden
Merknaam:	ABB
Modelnummer:	PU513V2 3BSE013034R1
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

De ABB PU513V2 3BSE013034R1 De Real-Time Accelerator (RTA)-kaart is ontworpen om ongeëvenaarde prestaties te leveren in veeleisende industriële omgevingen en zorgt voor nauwkeurige en snelle besturing van complexe processen. Uitgerust met hoogwaardige verwerkingstechnologie levert deze kaart uitzonderlijke betrouwbaarheid en responsiviteit, waardoor hij ideaal is voor toepassingen die real-time besluitvorming vereisen.

Toepassingen

Petrochemische installaties: Verbind verspreide productiegebieden om de synchronisatie van onderling gekoppelde alarmen en bewakingsgegevens te waarborgen.

Thermische elektriciteitscentrales: Gebruikt voor communicatie met hoge snelheid tussen de besturingssystemen van turbines of hulpapparatuur en de centrale controlekamer.

Staalproductiebedrijven: Zorgen voor de stabiliteit van de automatiseringsbus van de installatie in omgevingen met sterke elektromagnetische velden.

Papiermachinesfabrieken: Coördineren de logische synchronisatie van meerdere besturingsonderstations in grote papierproductielijnen.

Waterzuiveringsinstallaties: Gebruikt voor signaalaggregatie van afgelegen, gedistribueerde I/O-stations zoals pomphuizen en filterbedden.

Probleemoplossing en onderhudaanbevelingen

Communicatietime-out: Controleer of de AF100-eindweerstand loszit en bevestig dat de afschermlaag aan één kant is geaard om storingen te elimineren.

Printplaatalarm (F-lampje): Probeer de module opnieuw in te zetten (stroom uitschakelen) en controleer de pinnen van de basisplaat op buiging of oxidatie.

Onderhoudsaanbevelingen: Maak regelmatig een back-up van de systeemparameters. Bij vervanging van een printplaat moet u ervoor zorgen dat de DIP-schakelaars (stationadressen) aan de achterzijde volledig identiek zijn aan die van de oorspronkelijke defecte printplaat.

Schoonmaken en onderhoud: Vanwege de dicht opeenliggende kaartslots wordt aanbevolen om tijdens de jaarlijkse inspectie een professioneel reinigingsmiddel te gebruiken om de aansluitingen schoon te maken, om te voorkomen dat stof slecht contact veroorzaakt.

Veelgestelde vragen

V: Wat zijn de verschillen tussen PU513V2 3BSE013034R1 en PU513?
A: V2 is een verbeterde versie met betere geheugenbuffermogelijkheden en hogere EMI-bestendigheid. Het kan de bestaande PU513-kaart direct vervangen.

V: Moet ik het programma opnieuw downloaden nadat ik deze heb vervangen door PU513V2 3BSE013034R1 ?
A: Nee. Het behoort tot de hardwareinterface-laag. Zolang de DIP-schakelaar voor het stationadres op de kaart correct is ingesteld, herkent en herstelt het systeem automatisch de communicatie.

V: Waarom heeft de PU513V2 3BSE013034R1 kaart opwarmt? Is er een extra ventilator nodig?
A: De ingebouwde high-speed-verwerkingchip genereert wat warmte. In omgevingen onder de 55 °C wordt deze meestal van nature gekoeld door de luchtstroom van het rack en is geen aparte ventilator vereist.

V: Heeft de PU513V2 3BSE013034R1 ondersteunt Ethernet/TCP-communicatie?
A: Nee. De PU513V2 is een speciale netwerkkaart voor de AF100. Indien Ethernet-functionaliteit vereist is, moet deze meestal worden gecombineerd met een CI855-module of worden geüpgraded naar de PU515.

V: Als een PU513V2 3BSE013034R1 kaart uitvalt, stort het gehele AF100-netwerk dan in?
A: In een stand-alone-configuratie verliezen de stations die zijn aangesloten op die kaart de communicatie. Indien het systeem is geconfigureerd met dubbele redundante communicatie, neemt de reserveverbinding het over en blijft de productie onaangetast.
