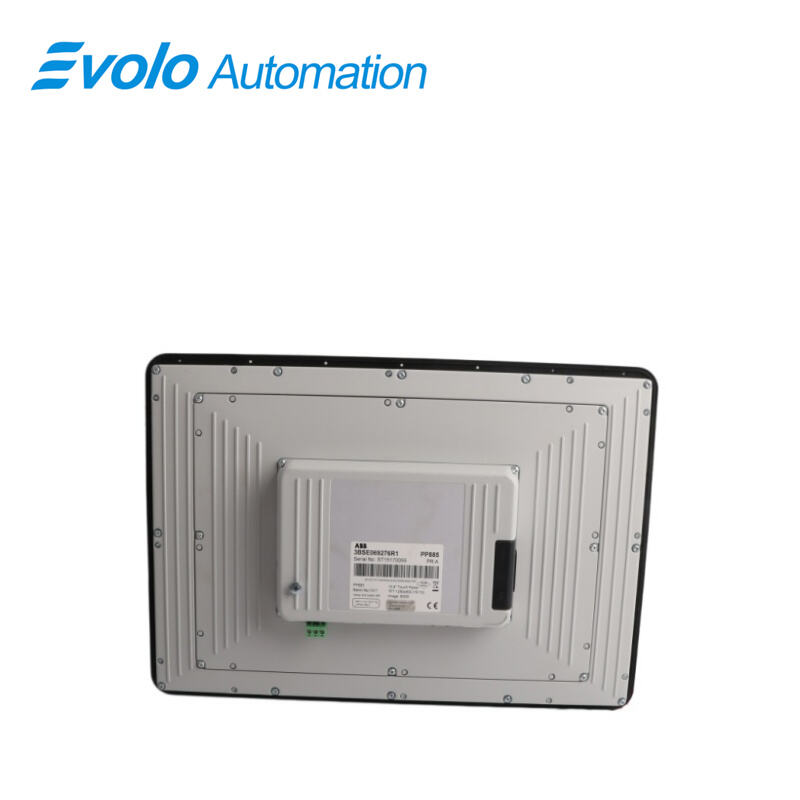

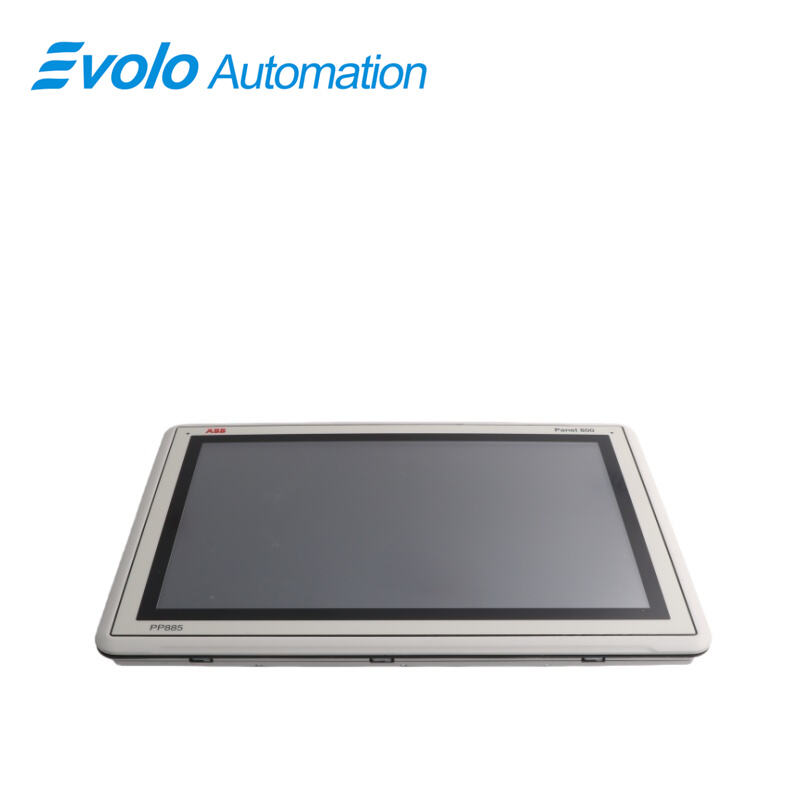

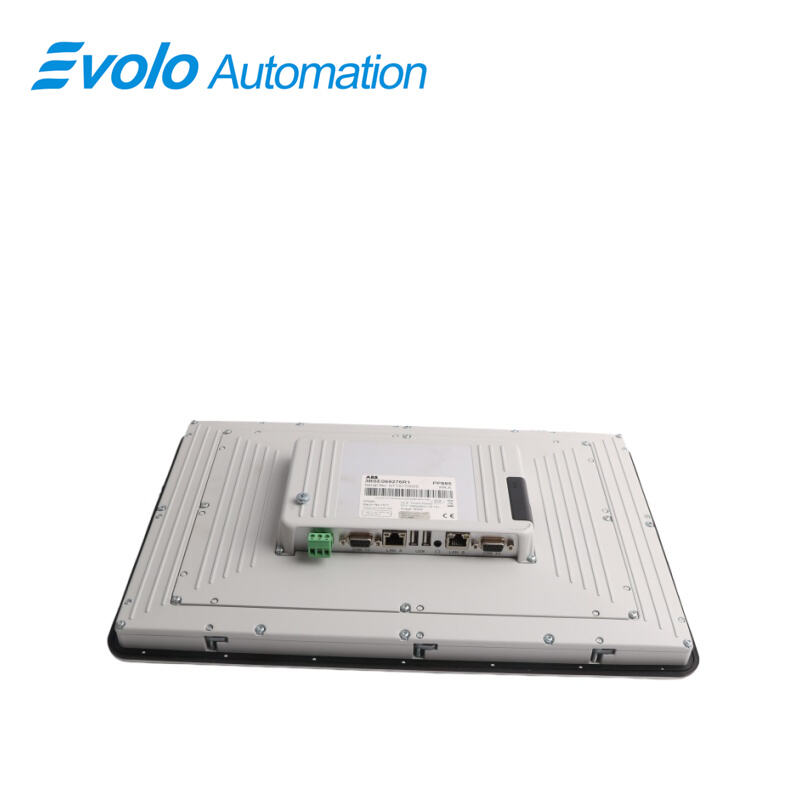

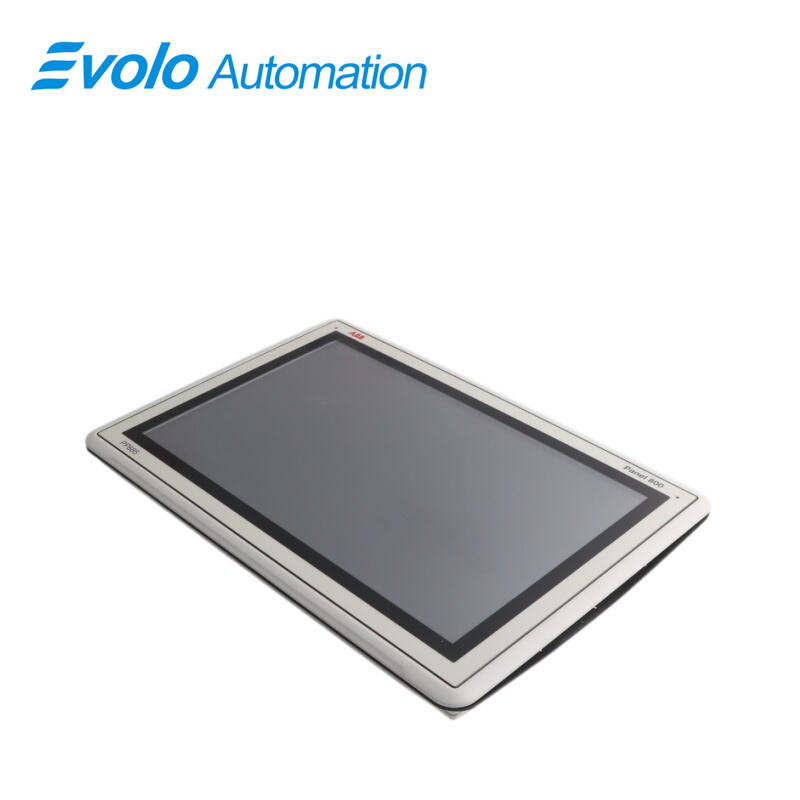

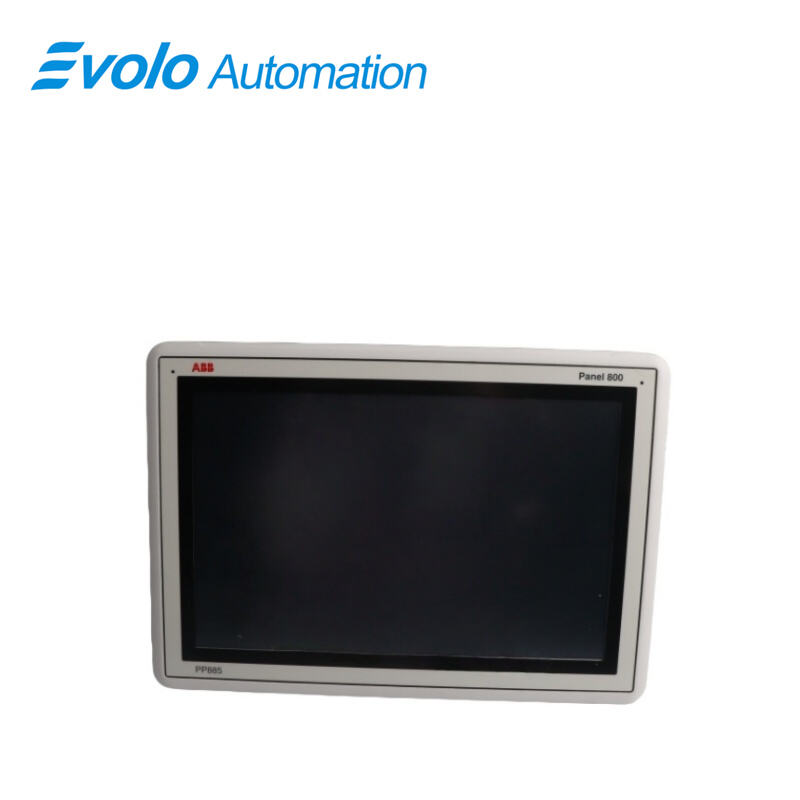

Overzicht
Plaats van oorsprong: |
Zweden |
Merknaam: |
ABB |
Modelnummer: |
PP885 3BSE069276R1 |
Verpakkingsdetails: |
Origineel nieuw, fabrieksverpakt |
Levertijd: |
5-7 Days |
Betaalvoorwaarden: |
T\/T |
Leveringscapaciteit: |
Op voorraad |
Specificaties
|
Parameter |
Waarde |
|
Model |
PP885 3BSE069276R1 |
|
Product Type |
Touch Panel |
|
Afmetingen |
41 x 28,5 x 6,5 cm |
|
Gewicht |
3,72 kg |
|
Afmetingen voorpaneel |
410 x 286 x 7 mm |
|
Uitsnijafmetingen |
394 x 270 mm |
|
Weergavesize |
15,4 inch |
|
Display Type |
TFT-LCD, LED-achtergrondverlichting, 262K kleuren |
|
Schermresolutie |
1280 × 800 pixels |
|
Helderheid van het scherm |
450 cd/m² |
|
Kijkhoek |
H: 160°, V: 140° |
|
Actief Weergavegebied |
331,2 x 207,0 mm |
|
Materiaal Touchscreen |
Polyester op glas (resistief) |
|
Touch overlay |
Autoflex EBA 180L |
|
Touch levensduur |
1 miljoen aanraakbewerkingen met de vinger |
|
Frame Materiaal |
Gepoedercoat aluminium |
|
Materiaal aan de achterzijde |
Gepoedercoat aluminium |
|
Montagediepte |
76 mm (176 mm inclusief vrij ruimte) |
|
Montagetype |
Paneelmontage / VESA 75 x 75 |
|
Voorpaneelafdichting |
IP65 |
|
Achterpaneelafdichting |
IP20 |
|
Processor |
Intel Atom |
|
RAM |
1 GB DDR2 |
|
Flashgeheugen (toepassing) |
2 GB SSD (NAND-flash) |
|
Externe opslag |
SD-kaartsleuf (max. 2 GB) |
|
Ethernet |
1 x 10/100/1000 Base-T RJ45 |
|
USB-poorten |
3 × USB-host 2.0 (max. 500 mA) |
|
Seriële poorten COM1/COM2 |
RS232 / RS422 / RS485, 9-pins D-sub |
|
Seriële poorten COM3/COM4 |
RS232 / RS422 / RS485, 9-pins D-sub |
|
LED indicator |
1 × meerkleurig |
|
Reële tijd klok |
Ja (op-chip) |
|
Batterij |
Lithium BR2032 / CR2032 |
|
Stroomvoorziening |
24 V DC (18–32 V DC) |
|
Energieverbruik |
24 W |
|
Veiligheidsvoorziening |
3,15 A traagzeggend |
|
Bedrijfstemperatuur |
-10 °C tot +50 °C |
|
Opslagtemperatuur |
-20 °C tot +70 °C |
|
Relatieve luchtvochtigheid |
5–85% niet-condenserend |
|
Levensduur van de achtergrondverlichting |
50.000 uur |
|
CE-Naleving |
IEC 60950 / IEC 61558-2-4 |
|
UL/cUL-conformiteit |
Een klasse-II-voeding is vereist |
Omschrijving
De PP885 3BSE069276R1 is een high-end industrieel aanraakpaneel dat behoort tot de geavanceerde Panel 800-versie 6-serie. Dit HMI is specifiek ontworpen om de kloof te overbruggen tussen complexe automatiseringssystemen en menselijke operators en biedt een naadloze communicatieinterface. Het beschikt over een uitgebreide reeks ingebouwde functies, waaronder meertalige tekstbesturing, dynamische procesindicatie, geïntegreerde tijdkanalen en geavanceerde alarm- en receptbeheersystemen.
Toepassingen
Olieraffinaderijen: Functie als hulpbedieningspaneel in de centrale bedieningsruimte voor het bewaken van complexe olie- en gasverwerkingsstroomschema’s.
Grote thermische elektriciteitscentrales: Gebruikt voor grafische weergave van het volledige proces van hoofdunits of ontzwavelings- en ontstikstofsystemen.
Automobielproductiefaciliteiten: Geïntegreerde interactieve terminal voor besturing van volledig geautomatiseerde carrosserie-las- of eindmontagelijnen.
Voedings- en drankfabrieken: Gecentraliseerde bewaking van meerdere vullijnen en opslag- en logistieksystemen.
Papierfabrieken: Weergave van complexe trendgrafieken van bijvoorbeeld de spanning en vochtgehalte van de papiermachine.
Installatie
Het bedieningspaneel is ontworpen voor stationaire installatie op een vlakke oppervlakte,
waarbij aan de volgende voorwaarden wordt voldaan:
– geen risico op explosies
– geen sterke magnetische velden
– geen direct zonlicht
– geen grote, plotselinge temperatuurwisselingen
Installeer het bedieningspaneel volgens de bijgeleverde installatie-instructies.
Aard het bedieningspaneel volgens de bijgeleverde installatie-instructies.
Alleen gekwalificeerd personeel mag het bedieningspaneel installeren.
Scheid de hoogspannings-, signaal- en voedingskabels van elkaar.
Zorg ervoor dat de spanning en polariteit van de stroombron correct zijn voordat u het bedieningspaneel aansluit op het stopcontact.
Perifere apparatuur moet geschikt zijn voor de toepassing en locatie.
Onderhoud
Ontkoppel het apparaat vóór het uitvoeren van schoonmaak- of onderhoudswerkzaamheden van de stroomvoorziening.
Reinig het display en de omliggende voorzijde van de behuizing met een zachte doek en een milde reiniger.
Onjuist vervangen van de batterij kan leiden tot een explosie. Gebruik uitsluitend batterijen die door de leverancier worden aanbevolen. Tijdens de garantieperiode moet de batterij worden vervangen door een geautoriseerd ABB-servicecentrum.
Veelgestelde vragen
V: Wat is de resolutie van de PP885 3BSE069276R1 ? Is de afbeelding duidelijk?
A: De resolutie is 1280 × 800 (WXGA), wat een zeer duidelijke afbeelding oplevert, geschikt voor het weergeven van complexe P&ID-processtroomschema’s en hoogwaardige trendcurven.
V: Heeft de PP885 3BSE069276R1 scherm ondersteunt directe ingang van 4-20 mA-signalen?
A: Nee. Het is een HMI (Human Machine Interface) en moet via Ethernet of een seriële poort worden aangesloten op een PLC. De PLC verzamelt het signaal en zendt het naar het scherm om het te tonen.
Q: Kan de PP885 3BSE069276R1 werken in stoffige of olieachtige fabriekomgevingen?
A: Ja. Het frontpaneel heeft een beschermingsgraad van IP66, wat volledige stofbescherming biedt en bestand is tegen hogedrukwaterstralen, waardoor het geschikt is voor zware industriële omgevingen.
Q: Kan de PP885 3BSE069276R1 gelijktijdig verbinding maken met twee verschillende netwerken via de twee Ethernet-poorten?
A: Ja. De twee Ethernet-poorten kunnen worden geconfigureerd met onafhankelijke IP-adressen, waardoor gelijktijdige verbinding met netwerken op besturingsniveau en netwerken op informatieniveau (ERP/MES) mogelijk is.
V: Kunnen oudere Panel Builder-projecten rechtstreeks worden geïmporteerd in de PP885 3BSE069276R1 ?
A: Ja, maar u moet de bijbehorende versie van de software gebruiken om het hardwaremodel te converteren en de schermindeling aan te passen aan de resolutie van 1280x800.
