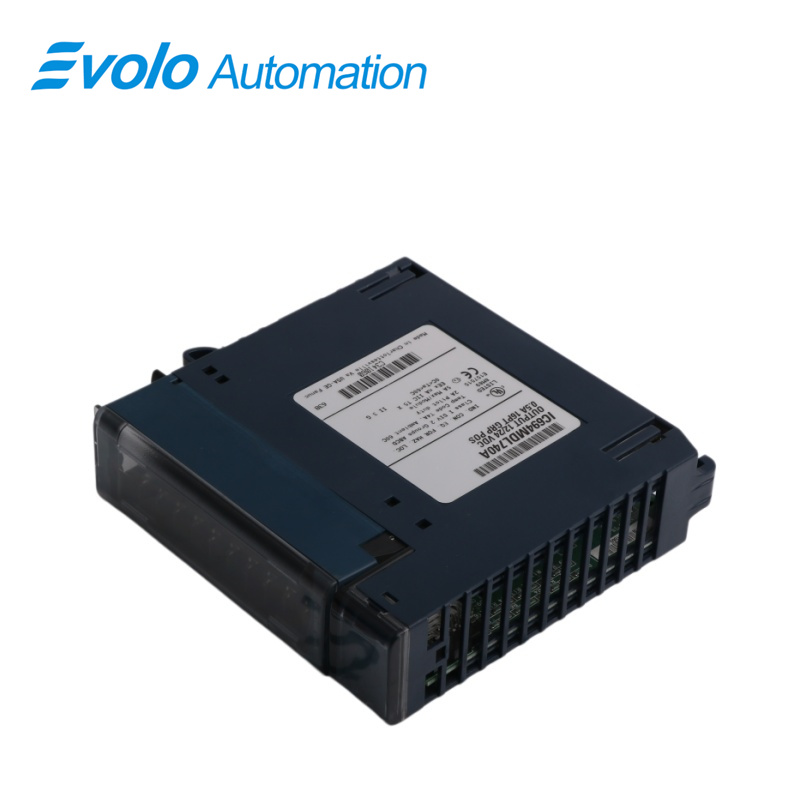

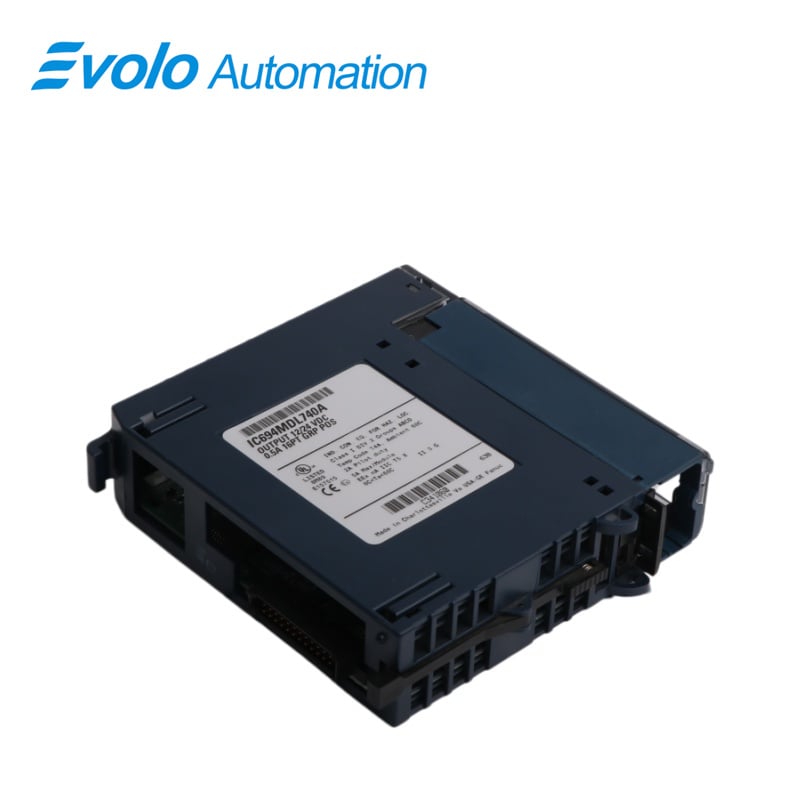

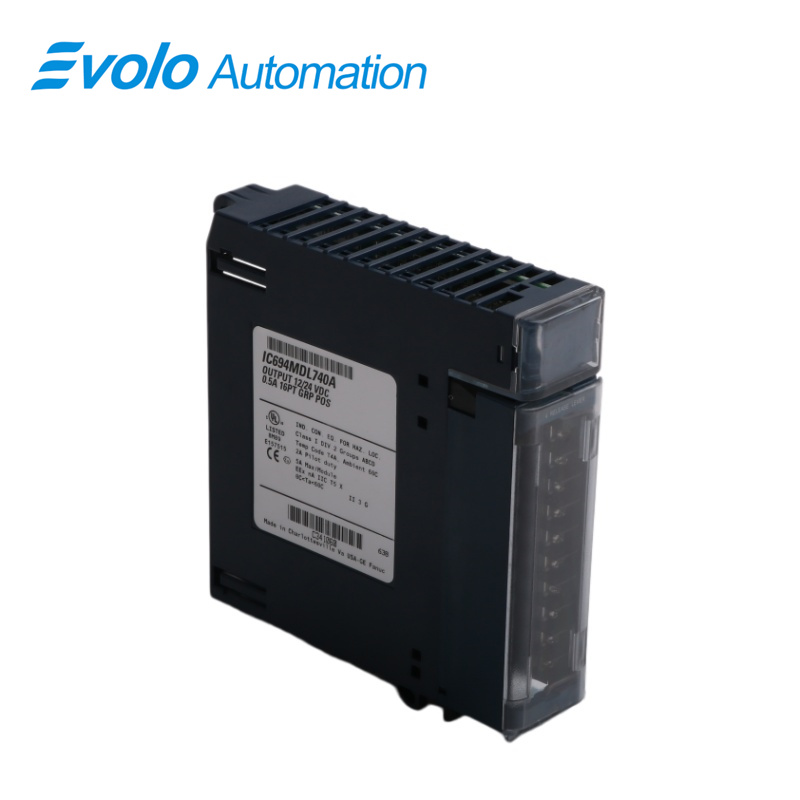

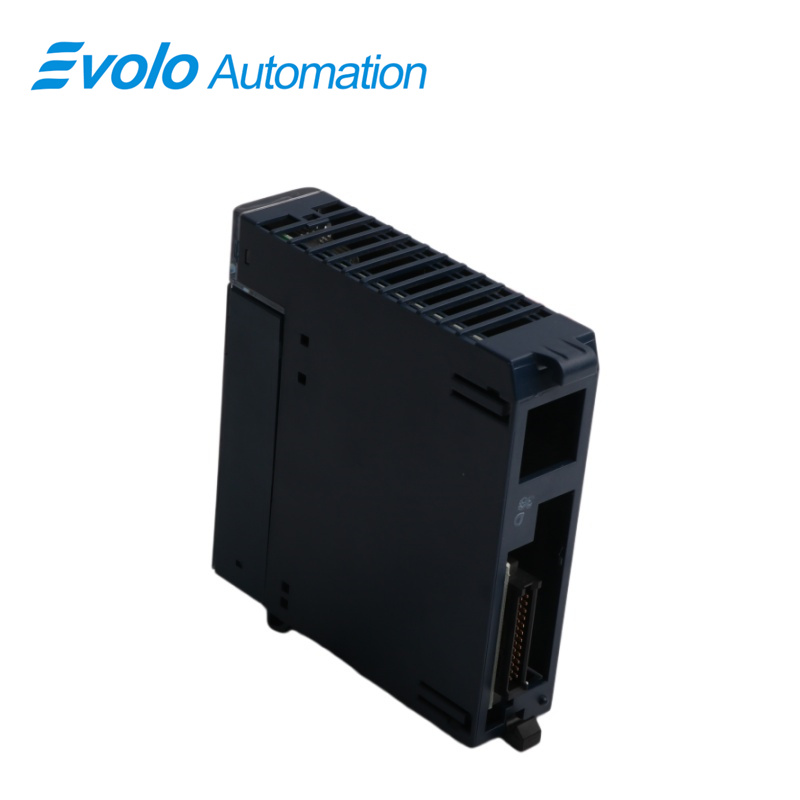

IC694MDL740-uitgangsmoduul met positieve logica

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC694MDL740
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

De 12/24 V DC positieve logica 0,5 A uitgangsmodule IC694MDL740 biedt 16 uitgangspunten in twee groepen van acht. Elke groep heeft een gemeenschappelijke voedingsuitgangsterminal. De module heeft positieve logica-karakteristieken; hij levert stroom naar de belastingen vanaf de gebruikersgemeenschappelijke aansluiting of de positieve voedingsbus. Uitgangsapparaten worden aangesloten tussen de negatieve voedingsbus en de moduleterminals. De uitgangskarakteristieken van de module zijn compatibel met een breed scala aan belastingsapparaten, zoals: motorstarters, solenoïden en indicatielampjes. De voeding voor de veldapparaten moet door de gebruiker worden geleverd. Afzonderlijk genummerde LED’s tonen de AAN/UIT-status van elk uitgangspunt aan. Deze module is niet voorzien van zekeringen. De blauwe strepen op het etiket geven aan dat MDL740 een laagspanningsmodule is. Deze module kan in elke I/O-sleuf van een RX3i-systeem worden geïnstalleerd.

Toepassingen

Automontagefabrieken: Besturing van pneumatische magneetkleppen, schuifschakelaars en werkstationindicatorlampen op de montageband.

Fabrieken voor halfgeleiderproductie: Besturing van kleine pneumatische actuatoren en vacuümkleppen in cleanroomomgevingen.

Fabrieken voor de verpakking van levensmiddelen en dranken: Gebruikt voor de besturing van kleppen, doseerapparaten en logica-actuatoren op transportbanden en verpakkingsmachines.

Waterzuiveringsinstallaties: Besturing van tussenrelais in laagspanningsbesturingskasten, waardoor waterpompen worden gestart of regelkleppen worden aangestuurd.

Geautomatiseerde logistieke magazijnen: Aandrijving van hefbomen en pneumatische duwers in snelle sorteerinstallaties.

Kenmerken

1 Spannings- en stroomwaardering: De module is ontworpen voor een uitgangsspanning van 12/24 V DC, geschikt voor de besturing van diverse veldapparaten die aan deze spanningspecificatie voldoen. Elk uitgangspunt is gewaardeerd op 0,5 A, wat een betrouwbare stroomvoorziening garandeert voor kleinere tot middelgrote industriële apparaten.

2 Kenmerken van positieve logica: Het is geconfigureerd met positieve logica, wat betekent dat de uitgang wordt geactiveerd door een hoog signaal (24 V). Dit kenmerk is in lijn met de besturingslogica die veelal wordt gebruikt in industriële systemen en zorgt voor compatibiliteit en eenvoudige integratie met andere componenten in het systeem.

3 Apparaatbesturing: Deze module is ontworpen om een breed scala aan veldapparaten te besturen, zoals motorstarters, solenoïden, kleppen, indicatoren en andere op gelijkstroom aangestuurde apparaten. Hij fungeert als interface tussen de PLC en de uitgangsapparaten en schakelt de aangesloten apparaten op basis van de besturingssignalen die worden verzonden door het PLC-programma.

Voordelen

1 De module biedt betrouwbare besturing voor veldapparaten en zorgt daarmee voor veelzijdigheid in industriële toepassingen.

2 Door de uitgangspunten te groeperen in twee afzonderlijke groepen van elk 8, stelt de module efficiënte bedrading en beheer in staat, waardoor de complexiteit van het systeem wordt verminderd en onderhoud wordt vereenvoudigd.

het robuuste ontwerp van de 3 GE-module garandeert dat de module is gebouwd om de zware omstandigheden in industriële omgevingen te weerstaan, zoals temperatuurschommelingen, trillingen en elektrische ruis.

de positieve logicaconfiguratie en het modulaire ontwerp zorgen ervoor dat de module eenvoudig kan worden geïntegreerd in bestaande RX3i-besturingssystemen, waardoor het een flexibele optie is voor zowel nieuwe installaties als systeemupgrades.

Isolatie en bescherming

1 De module is uitgerust met optische isolatie, met een continue isolatiewaarde van 250 VAC en een piekisolatiewaarde van 1500 VAC gedurende 1 minuut. Dit beschermt de PLC en besturingssystemen tegen elektrische ruis of storingen van aangesloten veldapparatuur.

2 Evenzo onderhoudt de module een continue isolatie van 250 VAC ten opzichte van de frameaarding en een piekisolatie van 1500 VAC gedurende 1 minuut, wat de algehele systeemstabiliteit verbetert.

3 Elke groep van acht uitgangen is geïsoleerd van de andere groepen, zodat elektrische storingen in één groep geen invloed hebben op de andere.

Installatie en compatibiliteit

1 De uitgangsmodule is ontworpen om eenvoudig te worden geïnstalleerd in een willekeurige I/O-sleuf van de RX3i PACSystems PLC. Hij is compatibel met het volledige scala aan RX3i-modules en wordt doorgaans gebruikt in systemen die besturing van meerdere uitgangsapparaten vereisen.

2 De 16-puntsconfiguratie met twee geïsoleerde groepen uitgangen maakt hem ideaal voor het onafhankelijk besturen van meerdere apparaten, terwijl de bedradingsecomplexiteit wordt beperkt.

3 De module heeft blauwe banden op het etiket, wat aangeeft dat het een laagspanningsmodule is; dit zorgt ervoor dat gebruikers zich bewust zijn van het werkbereik van de module en eventuele beperkingen of overwegingen bij integratie in het systeem.

Veelgestelde vragen

V: Wat is een IC694MDL740?
A: De IC694MDL740 is een 16-punts, 12/24 VDC, 0,5 A, positieve-logica-uitgangsmodule uit de GE Fanuc RX3i-serie.

V: Wat biedt de IC694MDL740?
A: Deze module biedt 16 uitgangspunten, ingedeeld in 2 groepen van 8.

V: Welke kenmerken heeft de IC694MDL740?
A: De module heeft positieve logica en levert stroom naar de belastingen vanaf de gebruikersgemeenschappelijke aansluiting of de positieve voedingsbus.

V: Hoe zijn uitvoerapparaten aangesloten?
A: Uitvoerapparaten zijn aangesloten tussen de negatieve voedingsbus en de moduleaansluitingen.

V: Waarmee zijn de uitvoereigenschappen van de IC694MDL740 compatibel?
A: Ze zijn compatibel met motorstarters, solenoïden en indicatoren.

V: Wat geven de groene LED-lampjes aan?
A: De 16 groene LED-lampjes geven de AAN/UIT-status weer van de punten 1 tot en met 16.

V: Wat geven de blauwe strepen op het etiket aan?
A: De blauwe strepen geven aan dat de IC694MDL740 een laagspanningsmodule is.

V: In welke sleuf kan de IC694MDL740 worden geïnstalleerd?
A: De module kan in elke I/O-slot van een RX3i-systeem worden geïnstalleerd.
