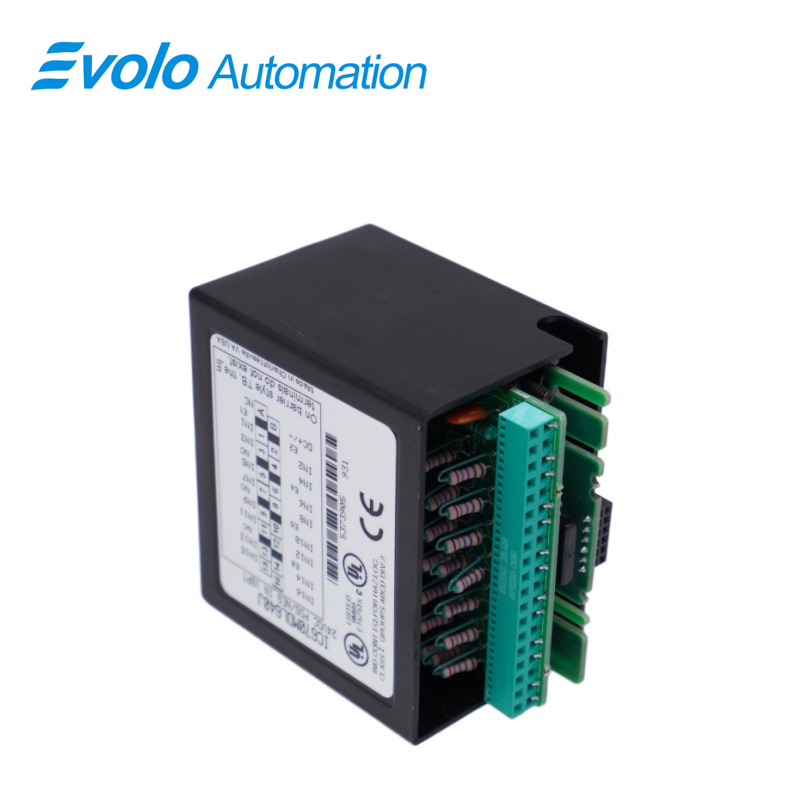

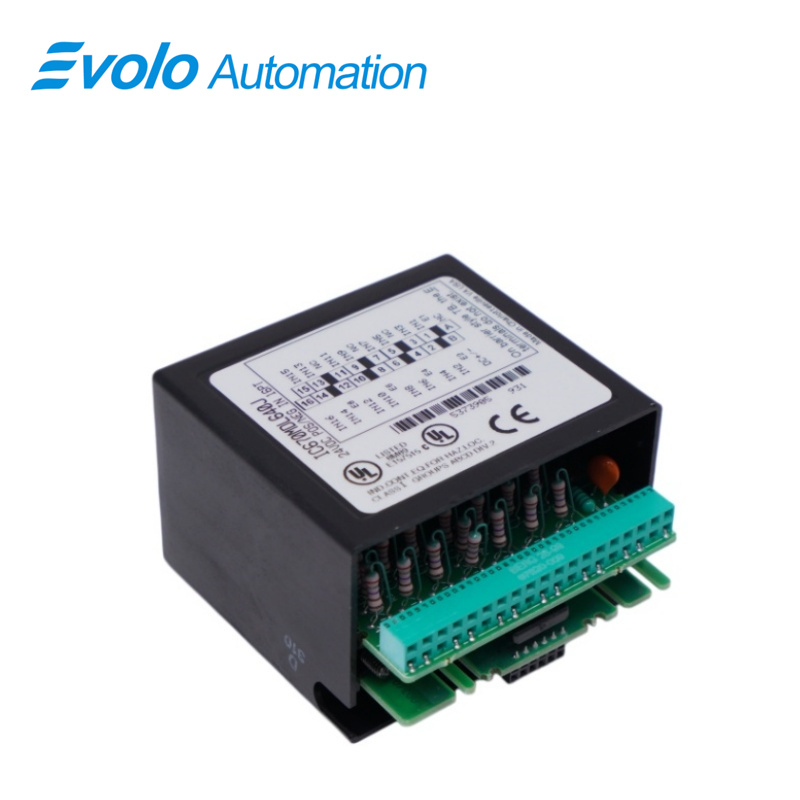

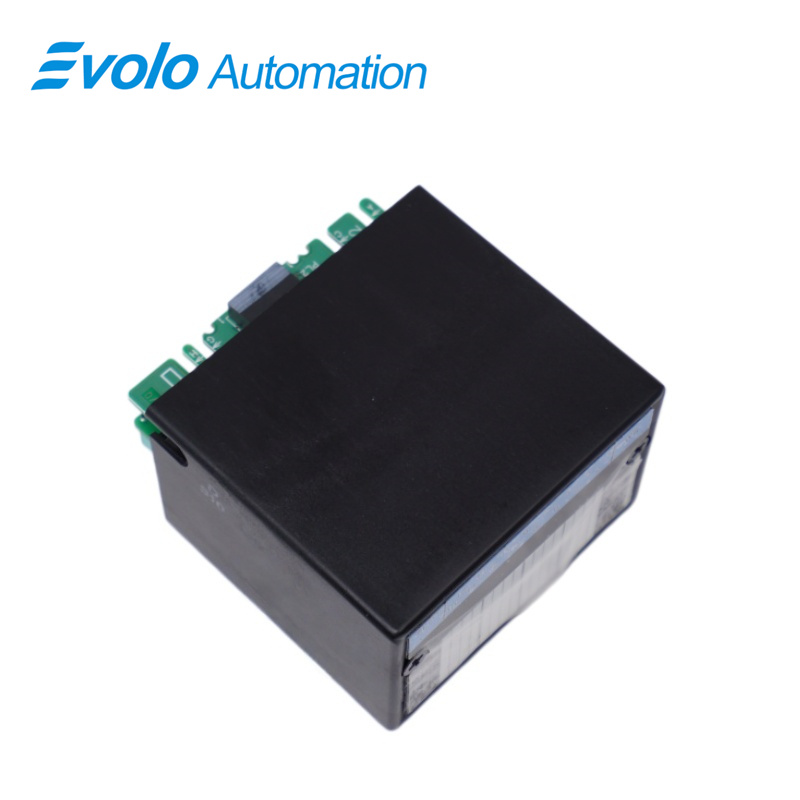

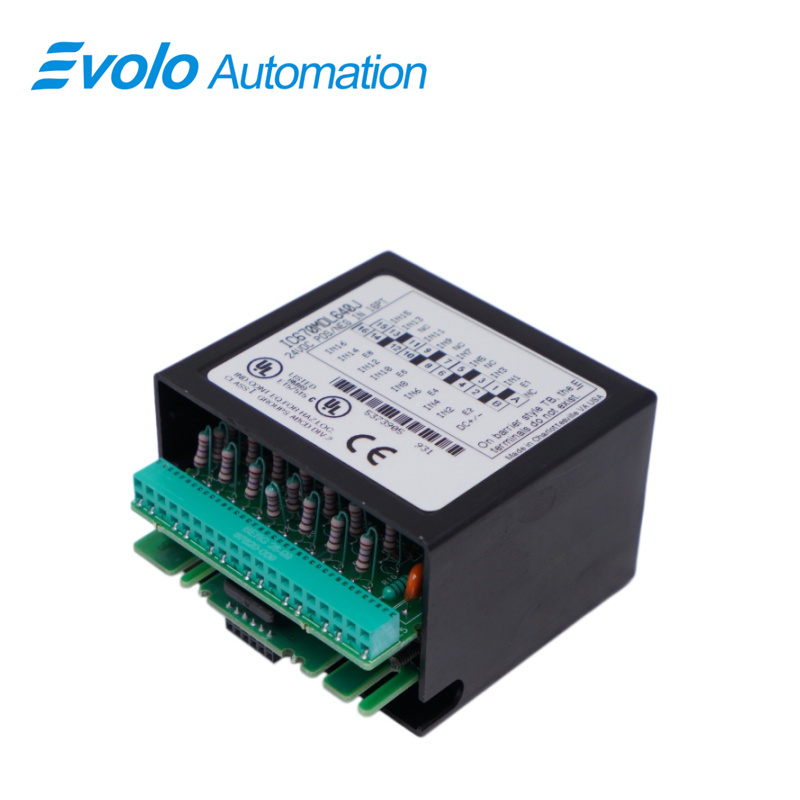

Positief/negatieve ingangsmodule IC670MDL640

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC670MDL640
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

De IC670MDL640 maakt deel uit van de Field Control-serie die wordt vervaardigd door GE Fanuc. Deze module is ontworpen als een uitbreidingsinvoermoduul dat wordt geïnstalleerd naast de module waar de Bus Interface Unit (BIU)-module is geplaatst. De module beschikt over zestien (16) ingangskanalen die zowel positieve als negatieve logica-aansluitconfiguraties ondersteunen. Door deze ondersteuning voor verschillende aansluitconfiguraties is deze module geschikt voor gebruik in diverse regio’s, aangezien het gebruik van positieve of negatieve logica soms wordt voorgeschreven door de toepasselijke normen in een specifieke regio of installatiegebied. De ingangskanalen van de IC670MDL640 zijn ontworpen om een ingangssignaalspanningsbereik van 0–30 VDC te verwerken, met een nominale spanning van 24 VDC en een gebruikersingangsstroom van 7,5 mA per punt. Deze module heeft een stroomopname van 75 mA, geleverd door de voeding van de Bus Interface Unit (BIU), met alle ingangen actief; de maximale stroomopname bedraagt 83 mA. De inschakelspanning van deze module bedraagt +15 VDC tot +30 VDC bij positieve logica en –15 VDC tot –30 VDC bij negatieve logica, terwijl de uitschakelspanning 0 tot +5 VDC is bij positieve logica en 0 tot –5 VDC bij negatieve logica. Bovendien bedraagt de inschakelstroom 3,0 mA tot 8 mA, terwijl de uitschakelstroom 0 tot –5 VDC is. De ingangskanalen van deze module zijn identiek en hebben een typische reactietijd van 6 ms en een maximale reactietijd van 10 ms. Deze module heeft een typische ingangsimpedantie van 3 kΩ.

Toepassingen

Verwerking

Petrochemische industrie

Energie

Waterbehandeling

Operatie

Een netwerk van weerstanden en condensatoren stelt ingangsdrempels in en zorgt voor ingangsfiltering. Opto-ontkoppelaars bieden galvanische scheiding tussen de veldingangen en de logische componenten van de module. Gegevens van alle 16 ingangen worden in een databuffer geplaatst. De LED's op de schakelkring van de module geven de huidige status van de 16 ingangen in deze databuffer weer. Parallel-naar-seriële converters zetten de ingangsgegevens uit de databuffer om naar het serieuze formaat dat door de Bus Interface Unit (BIU) wordt vereist. Nadat de Board-ID is gecontroleerd en is vastgesteld dat de module de juiste logische voeding ontvangt van de Bus Interface Unit (wat wordt weerspiegeld door de status van de Power-LED van de module), leest de Bus Interface Module vervolgens de gefilterde, geconverteerde ingangsgegevens.

Kenmerken

Hoge betrouwbaarheid: Robuuste en duurzame constructie, geschikt voor industriële omgevingen.

Flexibele configuratie: Ondersteunt positieve of negatieve logische ingangen.

Gemakkelijke installatie: Montage op DIN-rail voor snelle en eenvoudige installatie.

Duidelijke indicatoren: Één LED-indicator per kanaal voor eenvoudig inzicht in de ingangstatus.

Veelgestelde vragen

V: Is de IC670MDL640 voorzien van een garantie?

A: Ja, de IC670MDL640 wordt geleverd met een garantie van 1 jaar.

V: Welke bedradingconfiguraties worden ondersteund door de IC670MDL640?

A: De IC670MDL640 ondersteunt zowel positieve als negatieve logica-bedrading.

V: Wat is de uitgangsspanning van de IC670MDL640?

A: De IC670MDL640 heeft een uitgangsspanningsbereik van 0–30 VDC en een nominale spanning van 24 VDC.

V: Wat is de stroomvereiste van de ingangskanalen van de IC670MDL640?

A: De gebruikersingangsstroom bedraagt 7,5 mA bij 24 VDC.
