Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	DS3800NGDC1A1A
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Deelnummer:	DS3800NGDC1A1A
Fabrikant:	General Electric
Reeks:	Mark IV
Producttype:	Aardingsdetectorkaart
Land van fabricage:	Verenigde Staten (VS)
Afmetingen:	13,8 x 13,8 x 3 cm
Gewicht:	0.16 KG
Connector:	1 x mannelijke 3-pins header
Testpunten:	6
Transistors:	3
Geïntegreerde schakelingen:	4
Condensatoren:	Diverse typen (waaronder 600 V hoogspanningsfilmcondensatoren)

Omschrijving

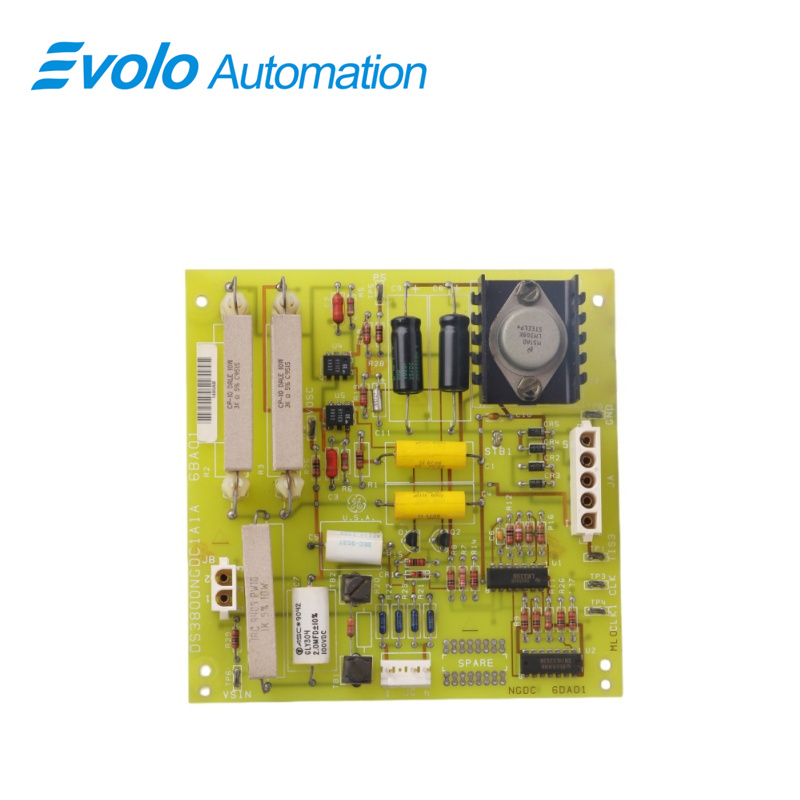

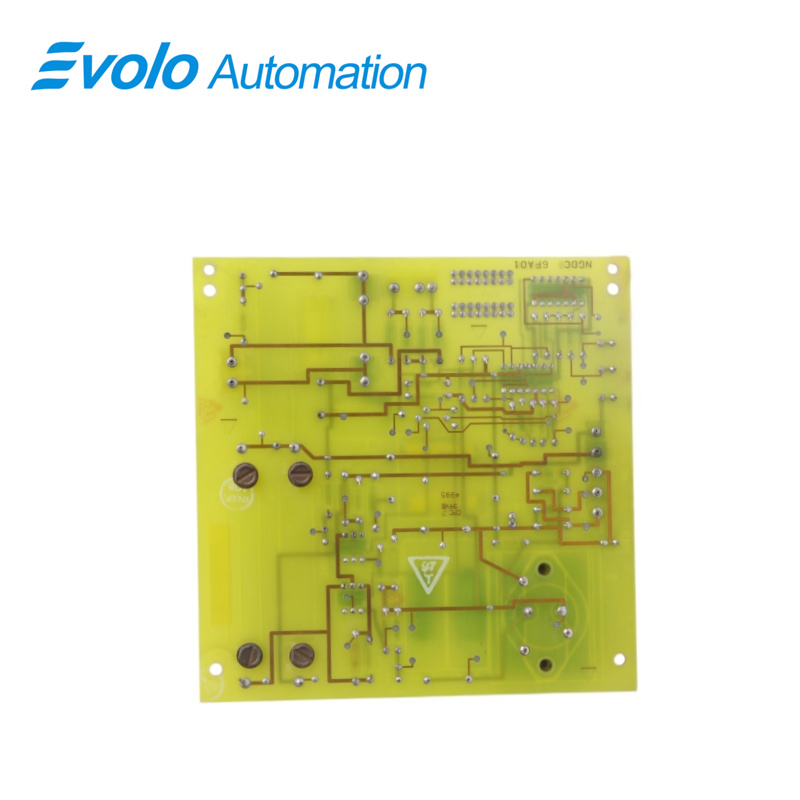

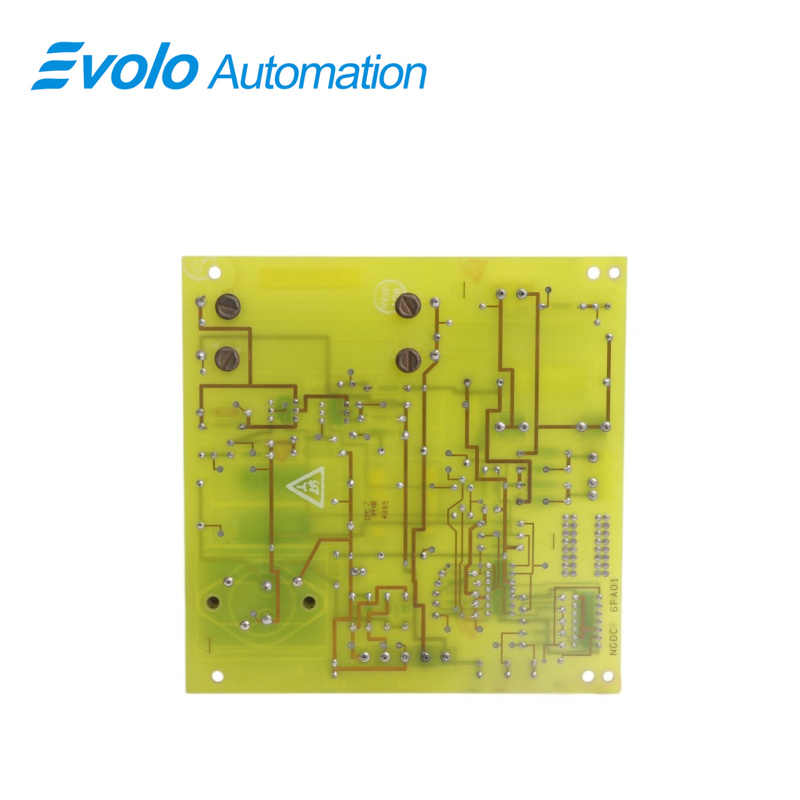

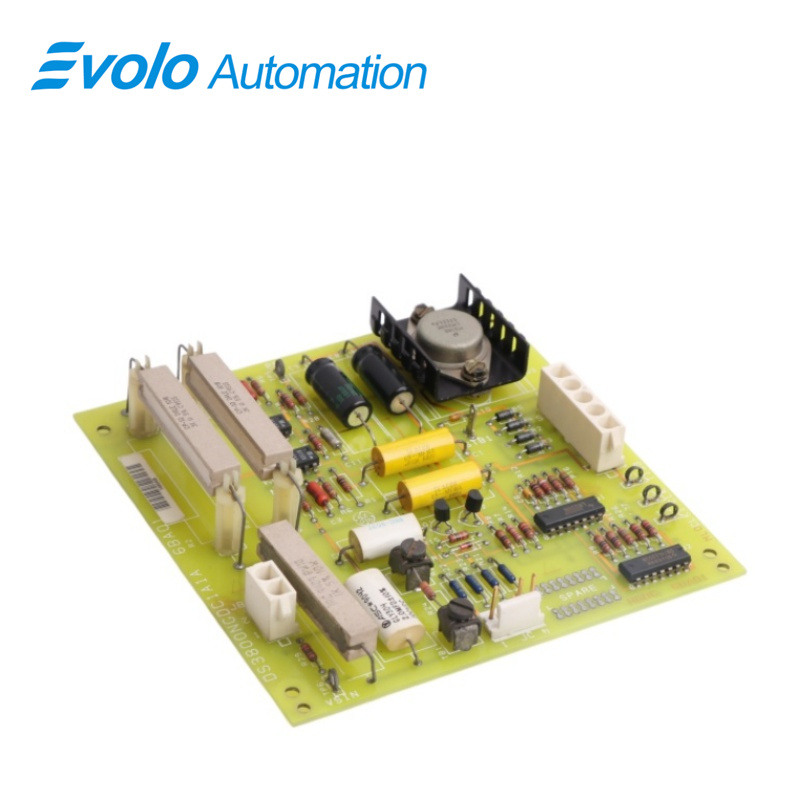

DS3800NGDC1A1A is een aardingsdetectorkaart vervaardigd en ontworpen door General Electric. Op de NGDC-PC-kaart speelt een oscillator een cruciale rol in combinatie met een stroommeetweerstand (R4) om lekstromen van het veld naar aarde te bewaken en te detecteren. Deze opstelling is essentieel voor het behoud van de integriteit van het systeem.

Toepassingen

Thermische en gasgestookte elektriciteitscentrales: Als onderdeel van het Mark IV-regelsysteem bewaakt het de circuitsituatie van GE-frame-serie-gasturbines en de bijbehorende generatoren.

Olie- en gasfaciliteiten: Gebruikt in de vermogensregelsystemen van boorplatforms, vloeibaarmakingsinstallaties en langeafstandsversterkerstations.

Zware industriële productie: Gebruikt in motorsturingen en automatiseringsregelkasten in staalfabrieken en grote chemische installaties om productiestoringen of apparatuurschade door aardingsfouten te voorkomen.

Oscillatorconfiguratie

1. De oscillator in de NGDC-pc-kaart is nauwkeurig geconfigureerd om de effectiviteit ervan bij het bewaken en detecteren van mogelijke lekstromen te verbeteren. Deze is strategisch via een stroomsensorweerstand (R4) verbonden met het middenpunt van de verzwakkers die zijn gekoppeld aan zowel het veld als de module.

2. Deze strategische verbinding vormt een gesloten lus, waarbij het tegenovergestelde uiteinde van de oscillator is geaard. Dit ontwerp met een gesloten lus is essentieel voor het creëren van een gecontroleerde omgeving die nauwkeurige detectie van lekstromen binnen het systeem mogelijk maakt.

Leakagestroomdetectie

1. Terwijl de oscillator de 50 V door de verzwakkers laat oscilleren, induceert elke lekstroom van het veld naar aarde een spanning over de stroomsensorweerstand (R4).

2. Dit ontwerp maakt zeer nauwkeurige detectie van potentiële problemen mogelijk, met name in het centrale gebied van het veld.

3. De zorgvuldige plaatsing van de meetweerstand maakt het vroegtijdig detecteren van zelfs geringe lekstromen mogelijk, wat bijdraagt aan het proactief onderhouden van de systeemintegriteit.

Veelgestelde Vragen

V: Wat is de DS3800NGDC1A1A?
A: Het is een aardingsdetectiekaart die wordt gefabriceerd en ontworpen door General Electric.

V: Wat is het doel van de oscillator op de DS3800NGDC1A1A NGDC-printplaat?
A: De oscillator speelt een cruciale rol bij het detecteren van lekstromen van het veld naar aarde. Hij is via een stroommeetweerstand (R4) verbonden met het middenpunt van verzwakkers die zijn gekoppeld aan zowel het veld als de module, waardoor nauwkeurige bewaking mogelijk is.

V: Hoe is de oscillator verbonden binnen het systeem van de DS3800NGDC1A1A?
A: De oscillator is verbonden met het middenpunt van de verzwakkers, die zijn gekoppeld aan zowel het veld als de module. Het andere uiteinde is geaard, waardoor een gesloten lus ontstaat voor precieze detectie van lekstromen.

V: Wat is het belang van het feit dat de oscillator een potentiaal van 50 V over de verzwakkers van de DS3800NGDC1A1A induceert?
A: Door een gecontroleerde potentiaal van 50 V over de verzwakkers aan te brengen, stelt de oscillator nauwkeurige detectie van lekstromen uit het veld mogelijk, met name op het middenpunt, wat betrouwbare bewaking en systeemveiligheid waarborgt.
