DS200TCQBG1BCB RST-uitgebreide analoge I/O-kaart

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	DS200TCQBG1BCB
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

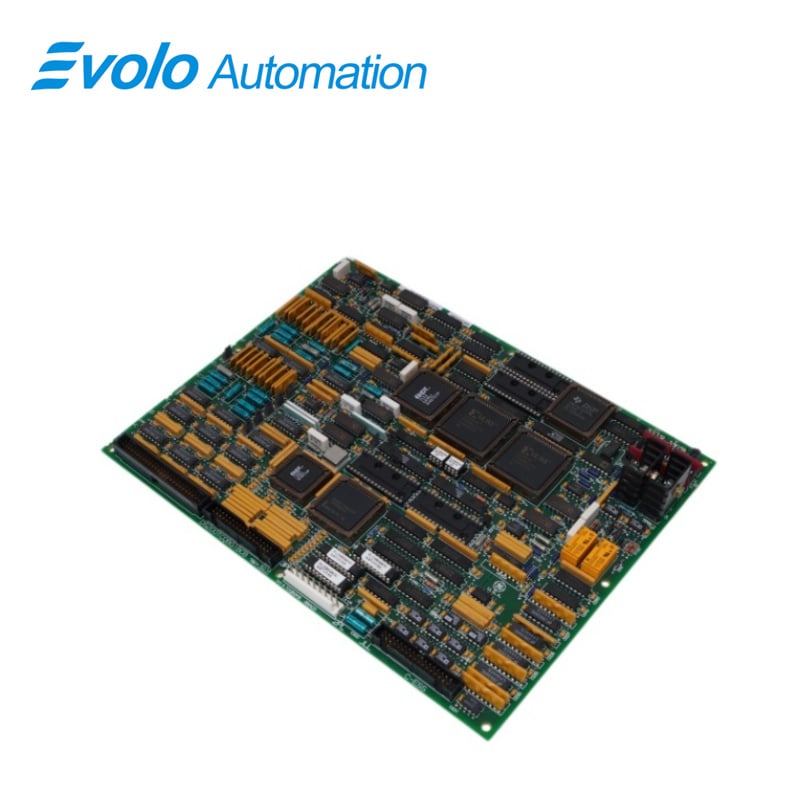

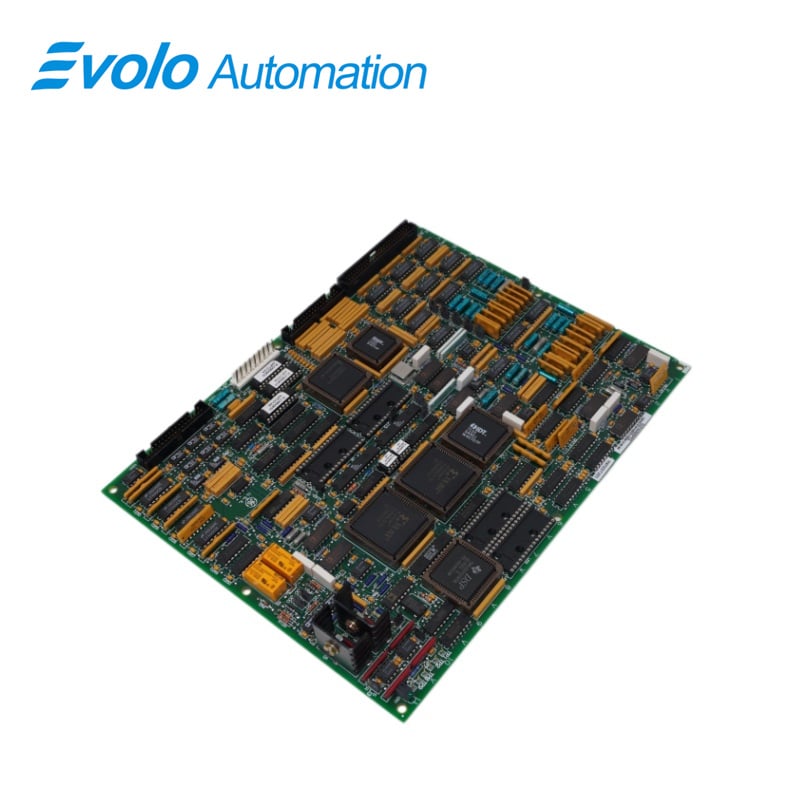

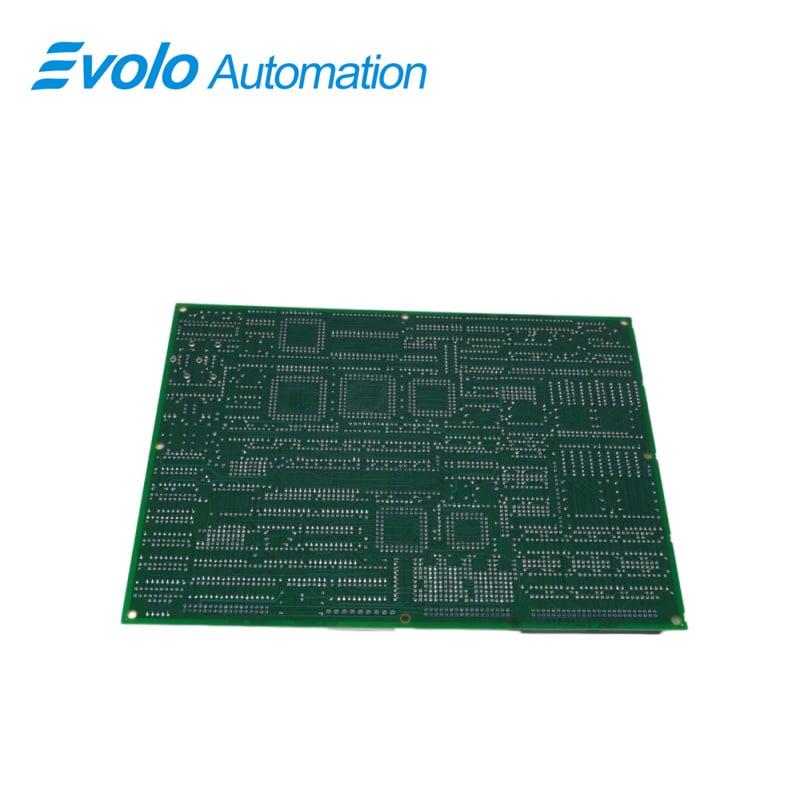

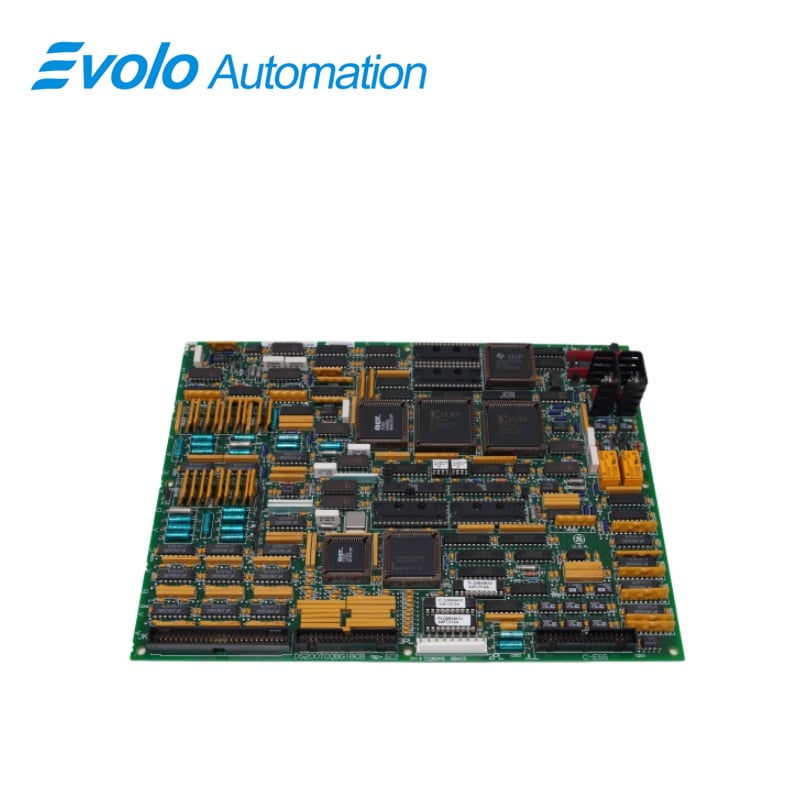

DS200TCQBG1BCB is een RST-uitgebreide analoge I/O-kaart, vervaardigd en ontworpen door General Electric als onderdeel van de Mark V-serie die wordt gebruikt in GE Speedtronic-besturingssystemen. Op de RST-uitgebreide analoge I/O-kaart zijn een programmeerbaar logisch apparaat (PLD) en EPROM-modules geïnstalleerd. De GE RST-uitgebreide analoge I/O-kaart heeft ook een aan de zijkant gemonteerde OK-LED, een 50-pins connector en 15 jumpers. JKK is de code voor de 50-pins connector. 3PL en JLL zijn de ID’s die zijn toegewezen aan de 34-pins connectoren. Tijdens de vervangingsprocedure van de kaart moet u de kabels van de defecte kaart loskoppelen en aansluiten op de vervangende kaart. Voordat u begint, zijn er enkele informatiepunten over de kabels die zijn aangesloten op de 50-pins- en 34-pins-connectoren die u dient te kennen. Flattencables worden gebruikt om de 50-pins- en 34-pins-connectoren met andere kaarten in de aandrijving te verbinden. De 50-pins- en 34-pins-flattencables transporteren signalen die door de kaart worden verwerkt. De kaart ontvangt een deel van deze signalen en verwerkt ze. De kaart zendt andere signalen uit, die door andere kaarten in het interieur van de aandrijving worden verwerkt. De kaart fungeert als een interface tussen digitale systemen (zoals een programmeerbare logische besturing of een microcontroller) en analoge sensoren en actuatoren.

Toepassingen

Energie- en energie-industrie (kernbesturing van elektriciteitscentrales): Breed ingezet in GE Frame 6-, 7- en 9-serie gasturbines.

Belangrijke functies: bewaking van de turbine-afgas temperatuur (EOT), brandstofstromingsregeling en LVDT/R-kleppositiefeedback.

Olie- en gasindustrie en zware chemische industrie: Gebruikt voor aandrijfregeling van grote vloeibaar aardgas (LNG)-compressoren en ruwe olie-pompestations.

Verantwoordelijk voor het conditioneren van 4-20 mA-zendersignalen om een nauwkeurige regeling van het energiesysteem te waarborgen in ontvlambare en explosieve omgevingen.

Zware productiebedrijven met eigen elektriciteitsopwekking: In fabrieken met eigen opwekkingsgroepen, zoals staalfabrieken en papierfabrieken, verantwoordelijk voor de excitatiecontrole en frequentiestabilisatie van de opwekkingsgroepen.

Belangrijke onderdelen en functies

1. Analoge ingangen: Dit zijn kanalen waar analoge signalen van sensoren op zijn aangesloten. Deze sensoren kunnen parameters meten zoals temperatuur, druk, spanning, stroom, enz. De analoge ingangskanalen zetten deze continue signalen doorgaans om in digitale waarden die door het besturingssysteem kunnen worden verwerkt.

2. Analoge uitgangen: Deze kanalen worden gebruikt om analoge signalen naar actuatoren zoals motoren, kleppen of verwarmingselementen te sturen. De analoge uitgangskanalen zetten digitale signalen van de regelaar om in analoge signalen die geschikt zijn voor het besturen van de gewenste uitvoer.

3. Spannings/stroombereik: Het bord ondersteunt mogelijk een bepaald bereik aan ingangs- en uitgangsspanningen of -stromen. Dit kan variëren afhankelijk van het specifieke model en de toepassingsvereisten

4. Resolutie en nauwkeurigheid: De resolutie verwijst naar de kleinste verandering in het ingangssignaal of uitgangssignaal die de kaart kan detecteren of genereren. Nauwkeurigheid verwijst naar de mate waarin de gemeten of gegenereerde waarden overeenkomen met de werkelijke waarden. Deze factoren zijn cruciaal voor het waarborgen van de betrouwbaarheid en precisie van het regelsysteem.

5. Communicatie-interface: De kaart communiceert doorgaans met het besturingssysteem (bijv. PLC, microcontroller) via een standaardcommunicatieprotocol zoals Modbus, Profibus, Ethernet/IP, enz. Dit maakt naadloze integratie in de algehele regelarchitectuur mogelijk.

6. Beveiligingsfuncties: Aangezien analoge signalen vaak gevoelig zijn voor ruis en storingen, kan de kaart beveiligingsfuncties bevatten zoals filtering en galvanische scheiding om signaalintegriteit en betrouwbaarheid te waarborgen.

7. Softwarecompatibiliteit: Het bord wordt mogelijk geleverd met softwaretools of stuurprogramma's die de configuratie, bewaking en besturing van de analoge I/O-kanalen vergemakkelijken. Deze tools bieden vaak een gebruiksvriendelijke interface waarmee ingenieurs en technici met de hardware kunnen interacteren.

Veelgestelde Vragen

V: Hoe wordt het DS200TCQBG1BCB RST uitgebreide analoge I/O-bord doorgaans gebruikt?
A: Het DS200TCQBG1BCB RST uitgebreide analoge I/O-bord wordt doorgaans gebruikt in industriële automatisering, productie en procesbesturingssystemen. Het maakt nauwkeurige bewaking en besturing van analoge signalen mogelijk, zoals temperatuur, druk en debiet, en draagt bij aan een precieze werking en efficiënt beheer van industriële processen en machines.

V: Welke communicatieprotocollen worden ondersteund door het DS200TCQBG1BCB RST uitgebreide analoge I/O-bord?
A: De DS200TCQBG1BCB ondersteunt veelgebruikte industriële communicatieprotocollen zoals Modbus, Profibus en Ethernet/IP. Deze protocollen maken een naadloze integratie van de kaart met diverse besturingssystemen en gedistribueerde besturingsarchitecturen mogelijk.

V: Worden er softwaretools meegeleverd met de DS200TCQBG1BCB RST uitgebreide analoge I/O-kaart?
A: Ja, de DS200TCQBG1BCB wordt doorgaans geleverd met of is compatibel met softwaretools en stuurprogramma's die worden gebruikt voor het configureren, bewaken en besturen van analoge I/O-kanalen. Deze tools bieden een gebruiksvriendelijke interface waarmee ingenieurs parameters kunnen instellen, diagnoses kunnen uitvoeren en de systeemprestaties efficiënt kunnen beheren.
