Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	DS200TCQAG1A
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Deelnummer:	DS200TCQAG1A
Fabrikant:	General Electric
Reeks:	Mark V
Producttype:	Analoge I/O-kaart
Land van fabricage:	Verenigde Staten (VS)
Invoersignalen:	4-20 mA
Connectors:	34-pins connector, 2 × 40-pins connectors

Omschrijving

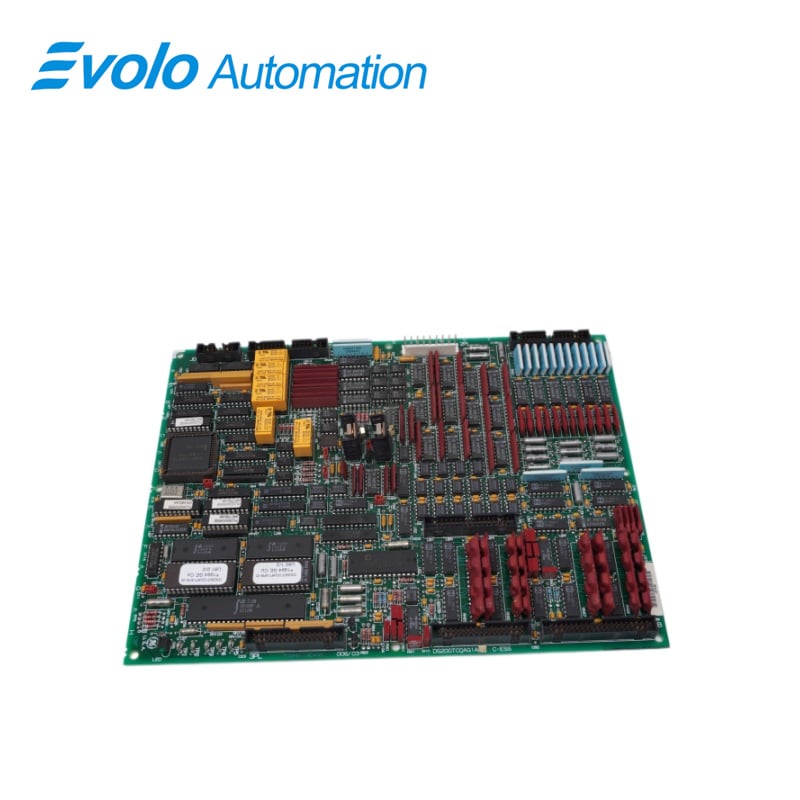

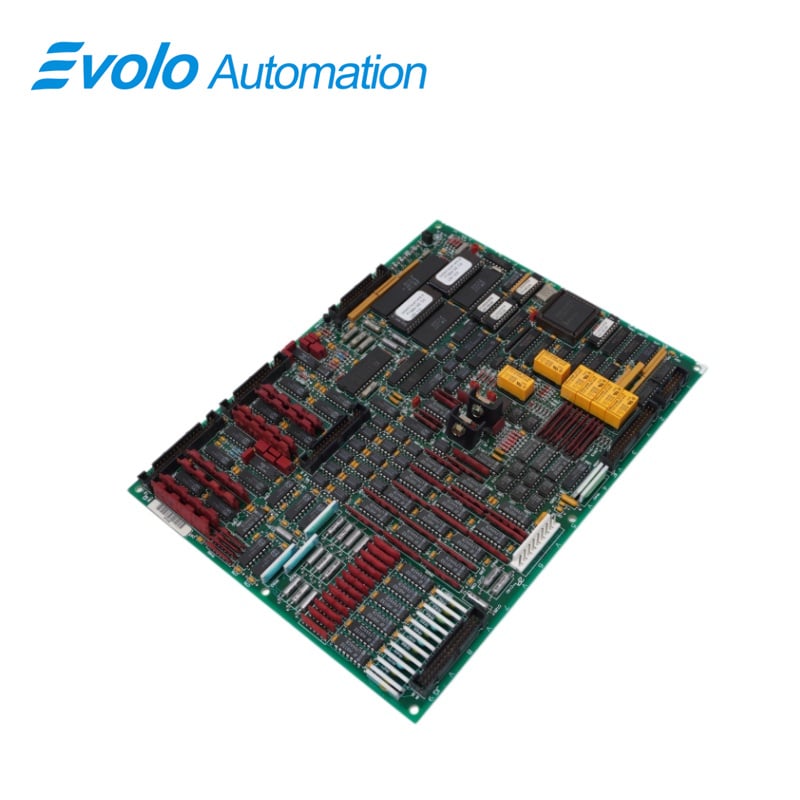

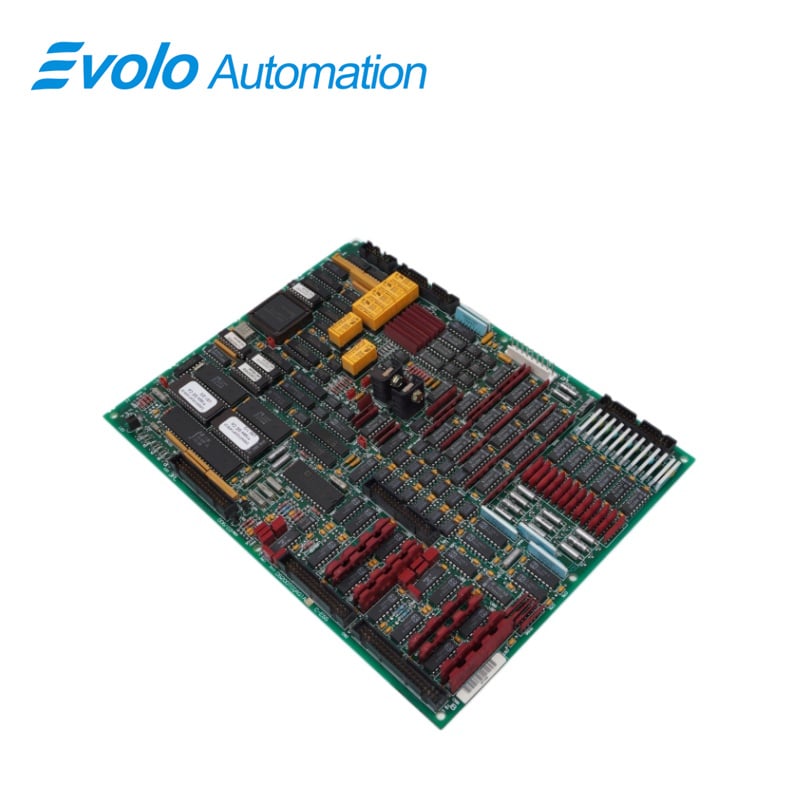

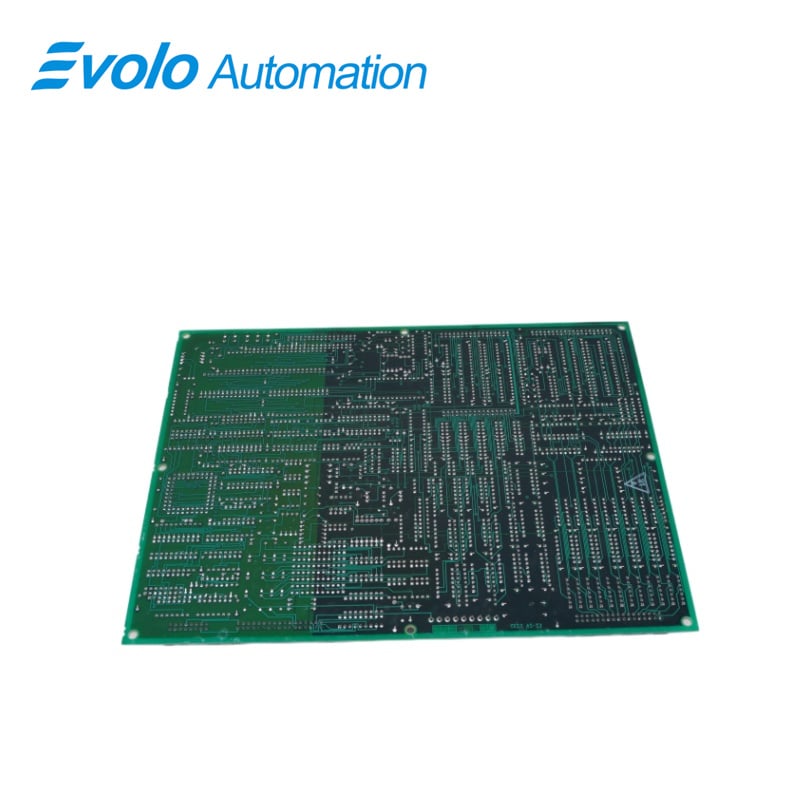

De DS200TCQAG1A is een analoge I/O-kaart ontwikkeld door GE. De analoge I/O-kaart (TCQA) schaalt en conditioneert vele analoge signalen die worden ingelezen via aansluitplaten die zijn gemonteerd op de I/O-kernen R1, R2 en R3. Deze signalen omvatten LVDT-ingangen, servoklepaanstuuringen, thermokoppel-ingangen, 4–20 mA-ingangen en -uitgangen, trillingsingangen, relaisbesturingsuitgangen, pulsingangen, spanningsingangen, en generator- en netsignalen. Sommige van deze signalen worden via de 3PL-connector naar de STCA-kaart geschreven. De JE-connector wordt gebruikt om generator- en netsignalen uit te wisselen met de TCQC-kaart. De TCOA-kaart schaalt en conditioneert 4–20 mA-ingangssignalen, zoals brandstofstromingsdruk en compressorstallingdetectiesignalen.

Toepassingen

Energie- en elektriciteitssector (elektriciteitscentrales): Geïmplementeerd in GE Mark V-besturingssystemen voor het beheren van gasturbines, stoomturbines en windturbinegeneratoren.

In combinatiecycluscentrales verwerkt het kritieke metingen van uitlaatsystemen, stoomparameters en lagertemperaturen.

Olie-, gas- en petrochemische sector: Gebruikt in vermogensregelsystemen voor offshore-boorplatforms, raffinaderijen en gascompressorstations.

Verantwoordelijk voor het bewaken van brandstofregelkringen en kritieke druk-/stroomsignalen.

Connectoren

2PL – Distribueert TCPS-bordvoeding naar de R1-, R2- en R3-kernen.

3PL – De databus die de STCA- en TCOA-borden in de kernen R2 en R3, evenals de STCA-, TCOA- en TCQE-borden in kern R1 met elkaar verbindt. Geprepareerde signalen worden via 3PL naar de COREBUS overgebracht.

JA – Vervoert thermokoppel-ingangen en koudpuntscompensatie van de JAR/S/T-aansluiting op het TBOA-bord voor de kernen R1, R2 en R3.

JB – Vervoert de 4–20 mA-ingangen en -uitgangen naar en van de JBR-aansluiting op het TBQC-bord.

JD – Vervoert transportsignalen van de R1-core naar de TCTG-kaart in de P1-core; wordt niet gebruikt in R2 of R3.

JE – Verzendt en ontvangt uitgangssignalen van servoklepregelgevers, uitgangssignalen van relaisregelgevers, generator- en lijnsignalen, en puls-signalen naar en van de TCQC-kaart. De ingangen voor de voedingsspanningsmonitor worden vervoerd

JF – De LVDT/LVDR-positie-ingangen van de TBQC-aansluitplaatconnector JFR worden vervoerd door JF.

JG – De trillingsingangen van de TBQB-aansluitplaatconnector JG, evenals de +/– 10 V gelijkstroom-ingangen, worden vervoerd door JG.

Circuit

LVDT/R-circuit

Om de positie van actuatoren te detecteren, worden lineaire variabele differentiële transformatoren (LVDT) of lineaire variabele differentiële reactoren (LVDR) gebruikt. De JF-connector wordt gebruikt om positiesignalen te lezen van de TBQC-aansluitplaat. Het besturingssequentieprogramma maakt gebruik van de geschaalde en geconditioneerde signalen (CSP). De LVDT/R-aansturingssignalen worden geschreven naar de QTBA-aansluitplaat via de TCQC-kaart. LVDT’s/LVDR’s worden veelal gebruikt voor het regelen van uitgangssignalen van servokleppen.

Seismisch trillingscircuit

De seismische trillingsensors in R2 en R3 zijn aangesloten op het TBQB-aansluitbord en worden uitgelezen door het TCOA-bord van respectievelijk de R1- en R3-kernen. De signalen worden geschaald en geconditioneerd voordat ze naar de Control Engine worden geschreven voor bewaking en beveiliging door de CSP. De schaalwaarden worden ingesteld in de I/O-configurator van de bedieningsinterface.
