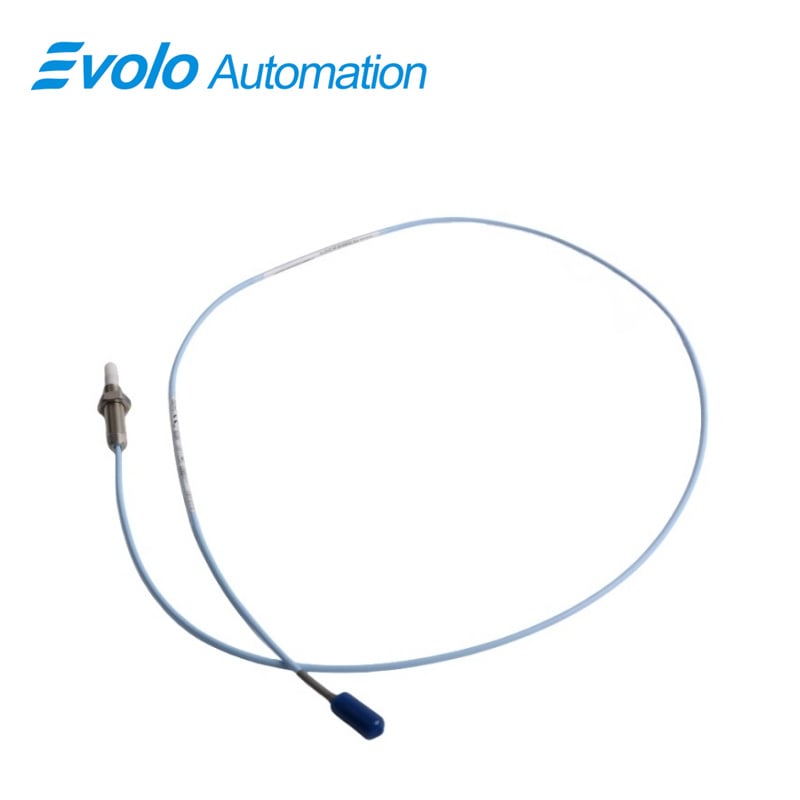

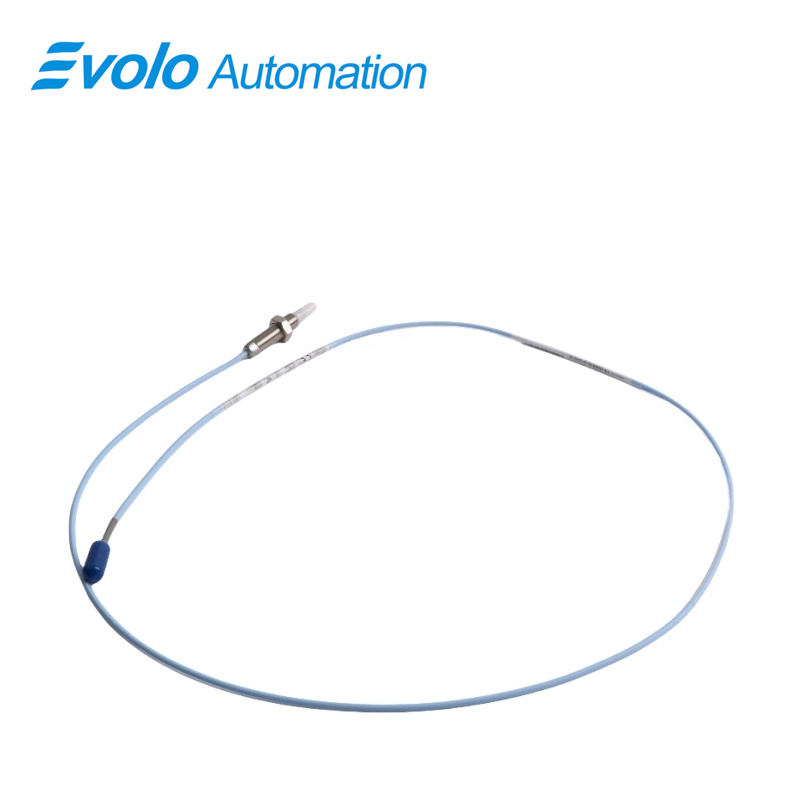

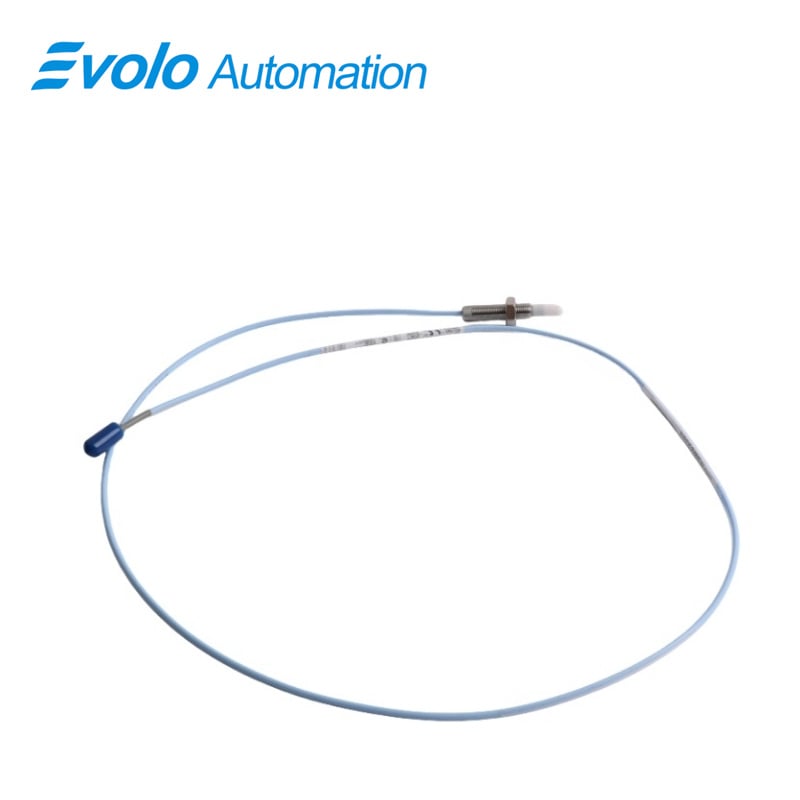

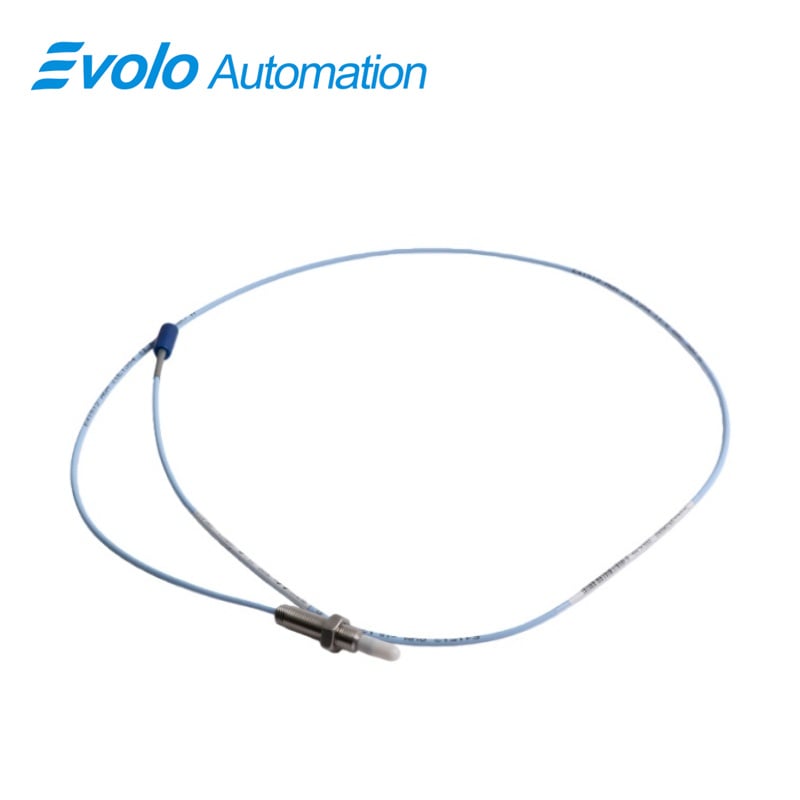

330908-00-16-10-02-05 3300 NSv nabijheidsgevoelige sonde

Overzicht

Plaats van oorsprong:	VS
Merknaam:	Bentley Nevada
Modelnummer:	330908-00-16-10-02-05
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Een snelle detail

Beschrijving

De 330908-00-16-10-02-05de 3300 NSv-naderheidssensor is een compacte wervelstroomsensor die is ontworpen voor automatiseringssystemen waarbij nauwkeurige as- en positiebewaking vereist is in ruimtelijk beperkte installatieomstandigheden. Met een totale behuizingslengte van 1,6 inch en een probe-draad met maat 1/4-28 UNF, 330908-00-16-10-02-05ondersteunt deze sensor montage in smalle zijaanzicht-, achteraanzicht- en verzonken-boringstoepassingen, zoals vaak voorkomen in centrifugaalcompressoren, koelcompressoren en procesgasapparatuur.

De 330908-00-16-10-02-05werkt binnen een proeftemperatuurbereik van −52 °C tot +177 °C en biedt een lineair meetbereik van 1,5 mm met een aanbevolen afstand (gap) van 1,0 mm. Een uitgangsweerstand van 50 Ω en een voedingssensitiviteit van minder dan 2 mV/V zorgen voor nauwkeurige signaaloverdracht naar condition-monitorings- en automatiseringsplatforms. De proefpunt is vervaardigd uit PPS, terwijl het proefhuis is gemaakt van roestvrij staal AISI 304 om in industriële omgevingen te kunnen worden ingezet.

Is uitgerust met een miniatuur coaxiale ClickLoc-connector en een standaardkabel van 1,0 m, 330908-00-16-10-02-05wordt gebruikt voor radiale trillingmeting, aspositiebepaling, axiale duwkrachtpositie, tachometer-ingang en faseverwijzingsmeting op machines met olie- of vetlagervlakken en kleine assen of beperkte speling.

Toepassingen

Radiale trillingmeting op kleine compressorassen
330908-00-16-10-02-05wordt toegepast voor radiale trillingbewaking op assen met een diameter kleiner dan 51 mm in centrifugale luchtcompressoren en procesgascompressoren. Met behulp van een lineair meetbereik van 1,5 mm en een aanbevolen proefafstand van 1,0 mm, 330908-00-16-10-02-05zet asbeweging om in verplaatsingssignalen binnen het gekalibreerde uitvoervenster, wat geautomatiseerde trillingstrends en alarmlogica ondersteunt.

Axiale duwkrachtpositie-meting in compacte lagerzones
330908-00-16-10-02-05wordt gebruikt om de axiale aspositie te meten op vlakke doelen kleiner dan 15 mm waar duwlagers zijn geïnstalleerd in beperkte behuizingen. De 1/4-28 UNF-schroefdraad en de totale behuizingslengte van 1,6 inch van 330908-00-16-10-02-05maken installatie van de sensor mogelijk zonder de montagegaten te vergroten.

Generatie van een fasereferentiesignaal voor roterende apparatuur
330908-00-16-10-02-05levert fasereferentiesignalen wanneer gekoppeld aan keyphasor-doelen. Met een uitgangsweerstand van 50 Ω en een voedinggevoeligheid van minder dan 2 mV/V ondersteunt 330908-00-16-10-02-05nauwkeurige fasehoekberekening in geautomatiseerde toestandsbewakingssystemen.

Detectie van stilstand en rotatie tijdens opstarten en afsluiten
330908-00-16-10-02-05wordt geïnstalleerd om asrotatie te bevestigen tijdens opstart- en afsluitsequenties. Het temperatuurbereik van de sensor van −52 °C tot +177 °C maakt het mogelijk dat 330908-00-16-10-02-05actief blijft tijdens koude starten en verhoogde proces temperaturen.

Specificaties

Concurrentievoordeel

Ondersteunt installatie op beperkte locaties voor zijwaartse en achterwaartse weergave
Het meetproeflichaam van 1,6 inch en de onthreadde lengte van 0,0 inch maken het mogelijk 330908-00-16-10-02-05om te worden gemonteerd op smalle locaties voor zijwaartse en achterwaartse weergave waar standaardproeven van 5 mm of 8 mm niet kunnen worden geplaatst.

Levert bruikbare uitvoer binnen korte schachtbewegingsbereiken
Met een gedefinieerd lineair bereik van 1,5 mm en een aanbevolen spleet van 1,0 mm 330908-00-16-10-02-05levert het verplaatsingsgegevens die geschikt zijn voor machines met beperkte axiale en radiale beweging.

Werkt onder brede bedrijfstemperatuurvoorwaarden
Het bedrijfs- en opslagtemperatuurbereik van −52 °C tot +177 °C maakt het mogelijk 330908-00-16-10-02-05om te functioneren tijdens continue bedrijfsvoering, stilstandperioden en temperatuurcycli zonder verwijdering.

Ondersteunt directe signaaltransmissie naar bewakingssystemen
De miniatuur coaxiale ClickLoc-connector en de standaardkabel van 1,0 m maken het mogelijk 330908-00-16-10-02-05om direct aan NSv Proximitor-sensoren en automatiseringsmonitoringracks te verbinden, waardoor de bekabelingsafstand en signaalverlies worden verminderd.
