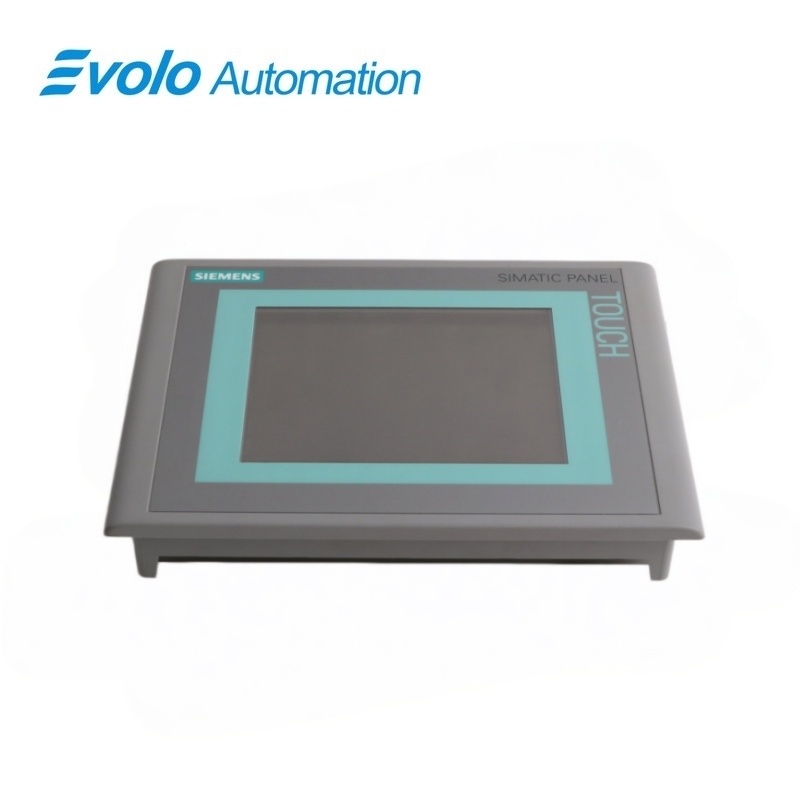

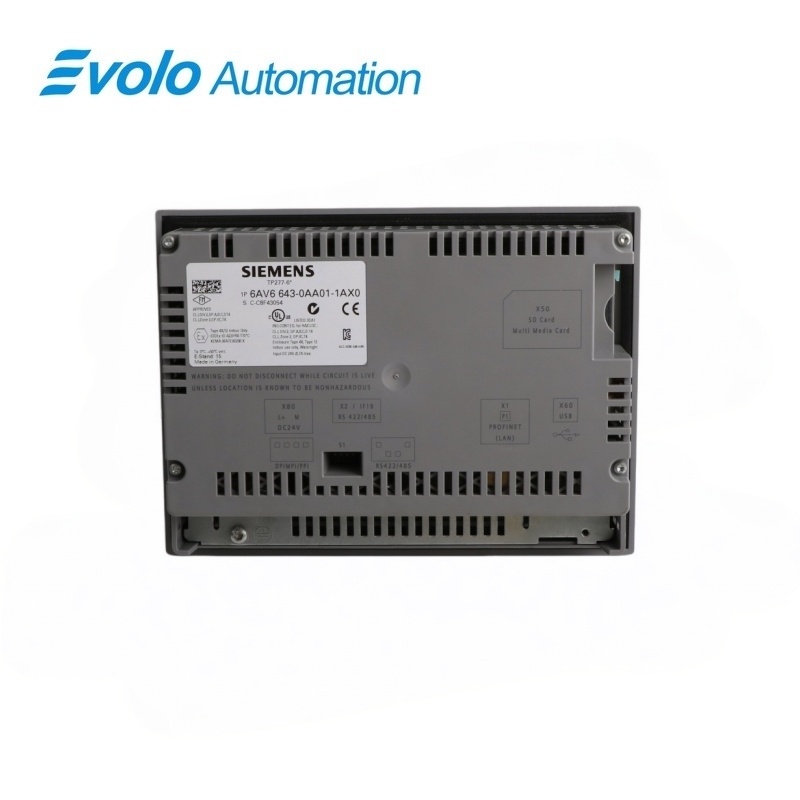

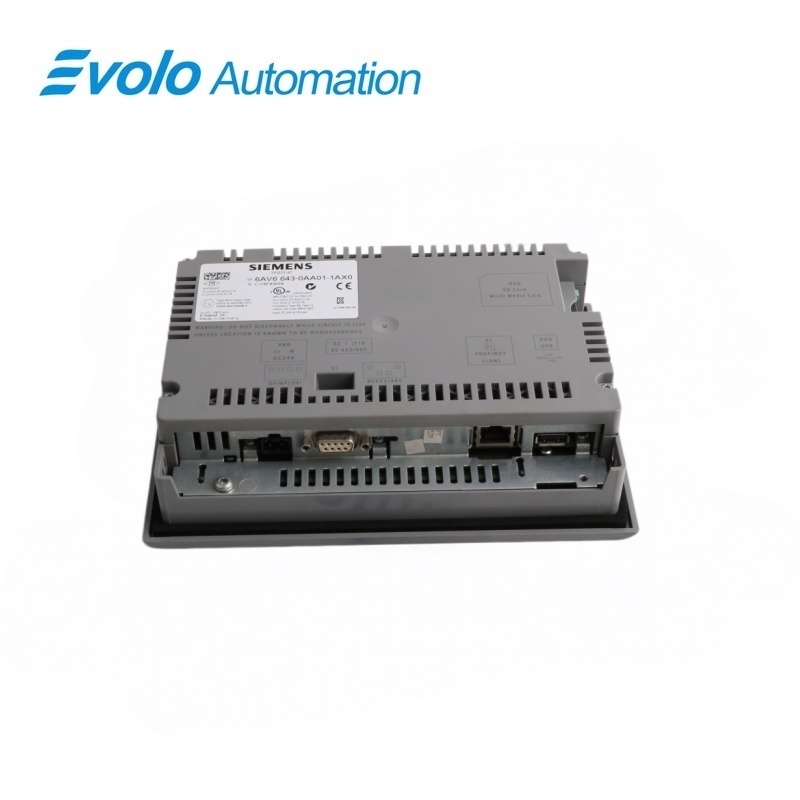

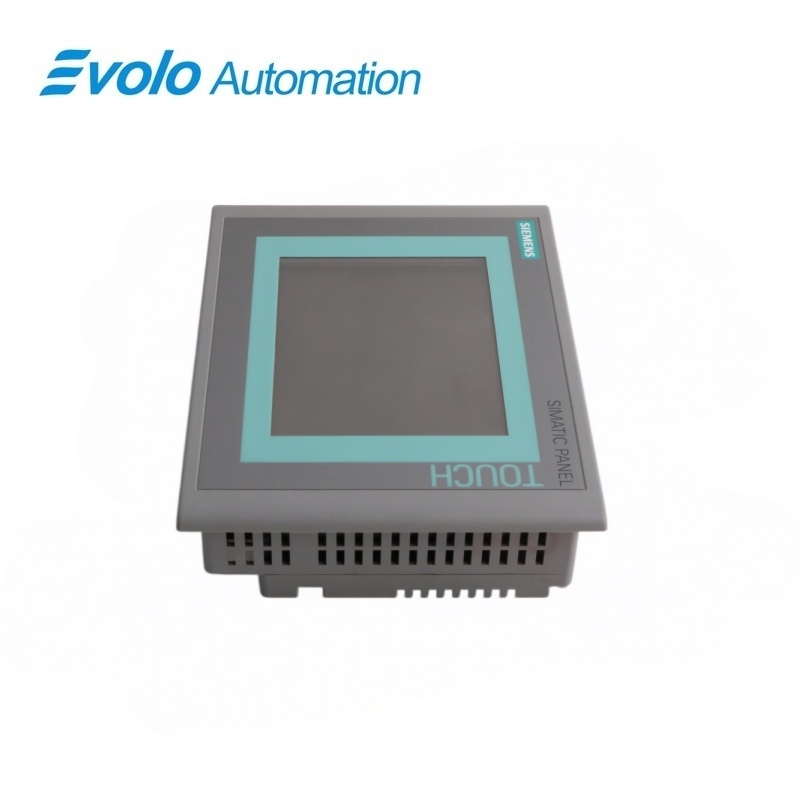

ဆိုင်မန်စ် စီမက်တစ် အေဗီမိုင် ၆အေဗီ၆၆၄၃-၀အေအေ၀၁-၁အေအက်စ်၀ တီပီ၂၇၇ ၆-လက်မ ထိတွေ့မှုပါနယ်
ထုတ်လုပ်သူ - ဆီမင်းစ်
အခြေအနေ: အသစ်ပြီး
ပေးပို့ချိန် - စတော့တွင် ရှိသည်
မူလနေရာ - ဂျာမနီ
အာမခံချက် - ၁၂ လ
အီးမေးလ် - [email protected]
ဝပ်စပ်: +86-18150117685
- အကြ overview
- ထုတ်ကုန်အကြောင်းအရာ
- အဓိကဆိုင်ရာ လုပ်ဆောင်ချက်များ
- တရားဝင် အသေးစိတ်အချက်အလက်များ
- မေးလေ့ရှိသောမေးခွန်းများ
- သဟဇာတဖြစ်မှုနှင့် မှာယူရန် မှတ်ချက်များ
- အရောင်းအကောင်းဆုံး မောဒယ်များ
- အကြံပေးထားသော ထုတ်ကုန်များ
အကြ overview
၆အေဗီ၆၆၄၃-၀အေအေ၀၁-၁အေအက်စ်၀ တီပီ၂၇၇ ၆-လက်မ
စီမာတစ်ခ် အေဗီမိုင် တီပီ၂၇၇ ၆-လက်မ ထပ်ခါမှုပါနယ်အတွက် ဆိုင်မန်စ်၏ တရားဝင် အမှတ်အသားနှင့် နည်းပညာဆိုင်ရာ အချက်အလက်များ
အကျဉ်းချုပ်
| ဆောင်းပါး အမှတ် | 6AV6643-0AA01-1AX0 |
|---|---|
| ထုတ်လုပ်သူ | Siemens |
| ထုတ်ကုန်များ၏ မိသားစု | စီမာတစ်ခ် အေဗီမိုင် တီပီ၂၇၇ |
| ထုတ်ကုန်အမျိုးအစား | TP277 ၆-လက်မ ထွက်ပေါ်ခြင်းပုတ်နှိပ်ပါနဲ့ |
| ပြသခြင်း။ | ၅.၇-လက်မ TFT |
တိက်တိက်ကြီးသော အမှတ်လက်မှတ်ပေးခြင်း
ဆီမင်စ် အပိုင်းအစ နံပါတ်အပြည့်နှင့် TP277 ၆-လက်မ အမည်သတ်မှတ်ခြင်းကို ကိုက်ညီစေပါ။
ပြသမှု စစ်ဆေးခြင်း
၅.၇-လက်မ TFT ထွက်ပေါ်ခြင်းပုတ်နှိပ်ပါနဲ့ နှင့် ၃၂၀ × ၂၄၀ ဖီလ်ဒ် ဖြစ်ကြောင်း အတည်ပြုပါ။
ကြားခံစနစ် စစ်ဆေးခြင်း
အစားထိုးရန်မှီ အသုံးပြုသည့် Ethernet, RS422, RS485 နှင့် USB ချိတ်ဆက်မှုများကို အတည်ပြုပါ။
ထုတ်ကုန်အကြောင်းအရာ
ဆီမင်စ်သည် 6AV6643-0AA01-1AX0 ကို SIMATIC TP277 ၆-လက်မ ထွက်ပေါ်ခြင်းပုတ်နှိပ်ပါနဲ့ အဖြစ် သတ်မှတ်ထားသည်။
တရားဝင် ထုတ်ကုန်အချက်အလက်များတွင် ၂၅၆ ရောင်စုံ၊ ၃၂၀ × ၂၄၀ ပစ်စယ် ဖီလ်ဒ်နှင့် အနာလော့ဂ်-ပုတ်နှိပ်ပါနဲ့ လုပ်ဆောင်မှုရှိသည့် ၅.၇-လက်မ TFT ထွက်ပေါ်ခြင်းကို ဖော်ပြထားသည်။
ဤအသုံးပြုသည့် ယူနစ်သည် အသုံးပြုသည့် ဒေတာ ၄ MB၊ Ethernet, RS422, RS485 နှင့် USB အင်တာဖေးစ်များနှင့် မီဒီယာကတ် အနောက်တွင် အသုံးပြုနိုင်သည့် နေရာပါရှိသည်။
အဓိကဆိုင်ရာ လုပ်ဆောင်ချက်များ
ထိပါ။
၅.၇-လက်မ TFT၊ ၂၅၆ ရောင်စုံ၊ ၃၂၀ × ၂၄၀ ပစ်စယ်နှင့် အနာလောဂ-ခုခံမှုရှိသော ထိတွေ့စွာ အသုံးပြုနိုင်သော စကရင်
ဆက်သွယ်ရေးအнтерျားเฟျါး
အီသာနက် ၁ ခု၊ RS422 ၁ ခု၊ RS485 ၁ ခုနှင့် USB အင်တာဖေ့စ် ၁ ခု
မှတ်ဉာဏ်
အသုံးပြုသူဒေတာမှတ်ဉာဏ် ၄ MB နှင့် အများဆုံး ၆၄ MB အထိ အဓိကမှတ်ဉာဏ်
ဖယ်ရှားနိုင်သော သိမ်းဆည်းရေး
မှတ်ဉာဏ်ကတ် ၁ ခုအတွက် အန်တီဖေးစ် တစ်ခု ပါဝင်ပြီး ၁၂၈ MB အထိ မှတ်ဉာဏ်ကတ်များကို အထောက်အပံ့ပေးသည်
တရားဝင် အသေးစိတ်အချက်အလက်များ
| ထုတ်လုပ်သူ | Siemens |
|---|---|
| ထုတ်ကုန်များ၏ မိသားစု | စီမာတစ်ခ် အေဗီမိုင် တီပီ၂၇၇ |
| ထုတ်ကုန်အမျိုးအစား | TP277 |
| ဆောင်းပါး အမှတ် | 6AV6643-0AA01-1AX0 |
| ပြသခြင်း။ | ၅.၇-လက်မ TFT |
| ဖြေရှင်းချက် | 320 × 240 ပစ်ဆယ် |
| အရောင်များ | 256 |
| Touch Screen | အနောက်ဂျီတယ်-ခုခံမှု (analog-resistive) |
| အသုံးပြုသူဒေတာမှတ်ဉာဏ် | 4 MB |
| အများဆုံး အဓိကမှတ်ဉာဏ် | 64 MB |
| အินတာเฟေးများ | အီသာနက် ၁ ခု၊ RS422 ၁ ခု၊ RS485 ၁ ခုနှင့် USB ၁ ခု |
| မှတ်ဉာဏ်ကတ် အနေရာ | မှတ်ဉာဏ်ကတ် ၁ ခု (၁၂၈ MB အထိ) |
| ပေးပို့သည့် ဗို့အား အမျိုးအစား | 24 V DC |
| Processor ကို | RISC ၃၂-ဘစ် |
| PROFINET IO | ထောက်ခံသည်။ |
တရားဝင်အရင်းအမြစ် - စီမင်းစ် အင်ဒေါ်စထြီ မော်လ် ထုတ်ကုန်အချက်အလက်များ - 6AV6643-0AA01-1AX0 ကုန်ပစ္စည်း စတော်က်၊ အာမခံချက်နှင့် ပို့ဆောင်ရေး အချက်အလက်များသည် ရောင်းသူ၏ အသုံးပြုမှုစည်းမျဉ်းများဖြစ်သည်။
မေးလေ့ရှိသောမေးခွန်းများ
စီမင်းစ် 6AV6643-0AA01-1AX0 ဆိုသည်မှာ အဘယ်နည်း။
ယင်းသည် စီမင်းစ် SIMATIC HMI TP277 ၆ လက်မ ထွေးနှိပ်စီးပေးနိုင်သည့် ပေါ်လ်မ်ဖ် ဖြစ်သည်။
ဘယ်လို မော်နီတာကို ပါဝင်သနည်း။
စီမင်းစ်က ၅.၇ လက်မ TFT မော်နီတာ၊ ၂၅၆ ရောင်စုံနှင့် ၃၂၀ × ၂၄၀ ပီကေးဆယ် အရှယ်အတိုင်းအတာဖြင့် သတ်မှတ်ထားသည်။
ပါနယ်ကို မည်သို့ အသုံးပြုသနည်း။
တရားဝင်ထုတ်ကုန်အချက်အလက်များတွင် အနာလော်ဂ် ပုံစံ ခုခံမှုရှိသည့် ထွေးနှိပ်စီးပေးနိုင်သည့် မော်နီတာဟု ဖော်ပြထားသည်။
ဘယ်လို အင်တာဖေးများကို ပေးထားပါသနည်း။
စီမင်းစ်က အီသာနက် (Ethernet) တစ်ခု၊ RS422 တစ်ခု၊ RS485 တစ်ခုနှင့် USB တစ်ခု ပါဝင်ကြောင်း ဖော်ပြထားသည်။
အသုံးပြုသူဒေတာမှတ်ဉာဏ်အား ဘယ်လောက်ရှိပါသလဲ။
စီမန်းစ်၏ တရားဝင်ဒေတာများအရ အသုံးပြုသူဒေတာအတွက် မှတ်ဉာဏ် ၄ MB ရှိပါသည်။
ဖယ်ရှားနိုင်သော သိုလှောင်ရေးကို အထောက်အပံ့ပေးပါသလဲ။
ဟုတ်ကဲ့။ စီမန်းစ်သည် ၁၂၈ MB အထိ ကဒ်များကို အထောက်အပံ့ပေးနိုင်သည့် မီဒီယာကတ်အချပ်တစ်ခုကို ဖော်ပြထားပါသည်။
အစားထိုးရန်မှီအတိုင်း ဘာတွေကို စစ်ဆေးသင့်သနည်း။
ဆောင်းပိုဒ်နံပါတ်အပြည့်အစုံ၊ တပ်ဆင်မှုစ arrangement၊ ဆက်သွယ်ရေးအင်တာဖေးများ၊ ၂၄ V DC ပေးစေ့မှု၊ မှတ်ဉာဏ်ကတ်နှင့် သုံးနိုင်သည့် HMI ပရောဂျက်ကို စစ်ဆေးပါ။
သဟဇာတဖြစ်မှုနှင့် မှာယူရန် မှတ်ချက်များ
၆AV၆၆၄၃-၀AA၀၁-၁AX၀ အတွက် သုံးနိုင်မှုစစ်ဆေးစာရင်း
၆AV၆၆၄၃-၀AA၀၁-၁AX၀ ဆောင်းပိုဒ်နံပါတ်အပြည့်အစုံနှင့် ကိုက်ညီမှုရှိကုန်သည်။
၅.၇ လက်မ TFT ထွေးမှုပေးသည့် မော်နီတာနှင့် ပေါ်လ်ကို ဖွင့်ထားသည့် အနေအထားကို အတည်ပြုပါ။
အီသာနက်၊ RS422၊ RS485 နှင့် USB ဝိုင်ယ်ရင်းများကို စစ်ဆေးပါ။
အစားထိုးမည့်အခါတွင် HMI ပရောဂျက်နှင့် မൾတီမီဒီယာကတ်ကို အရင် ဘက်အပ် လုပ်ထားပါ။
