ဆိုင်မန်စ် ၆ဆီ၇၀၄၁-၂ဝအယ်လ်၈၄-၁ဂျီစီ၀ အိုင်ဂျီဒီ၉ အင်ဗာတာ ထိန်းချုပ်ပေါ်ဒ်

အကြမ်းဖျင်း

ဆီမိုဗာတ် မာစတာဒရိုင်ဗ် • အိုင်ဂျီဒီ၉

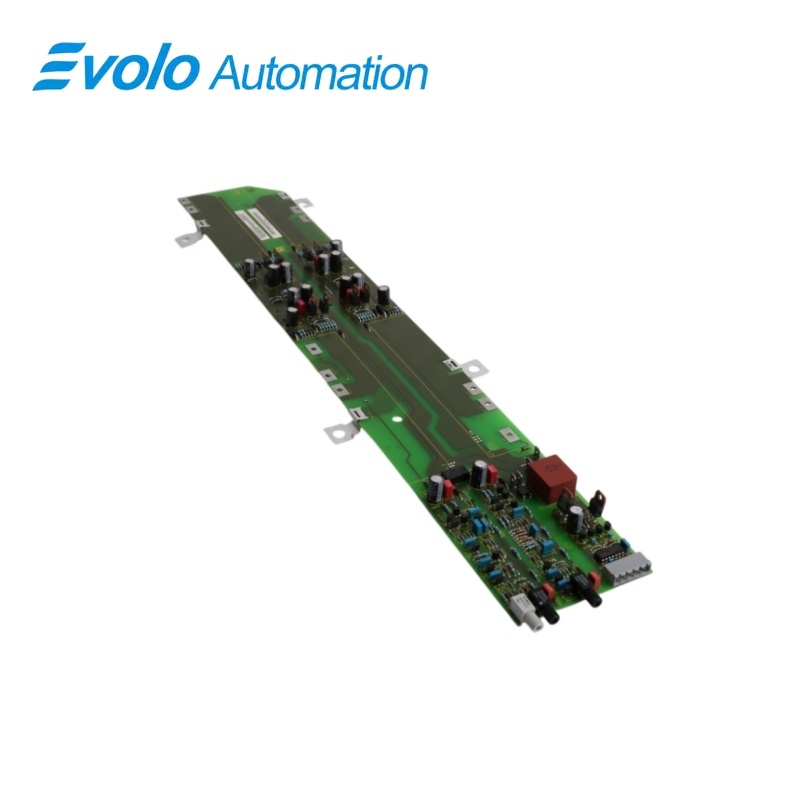

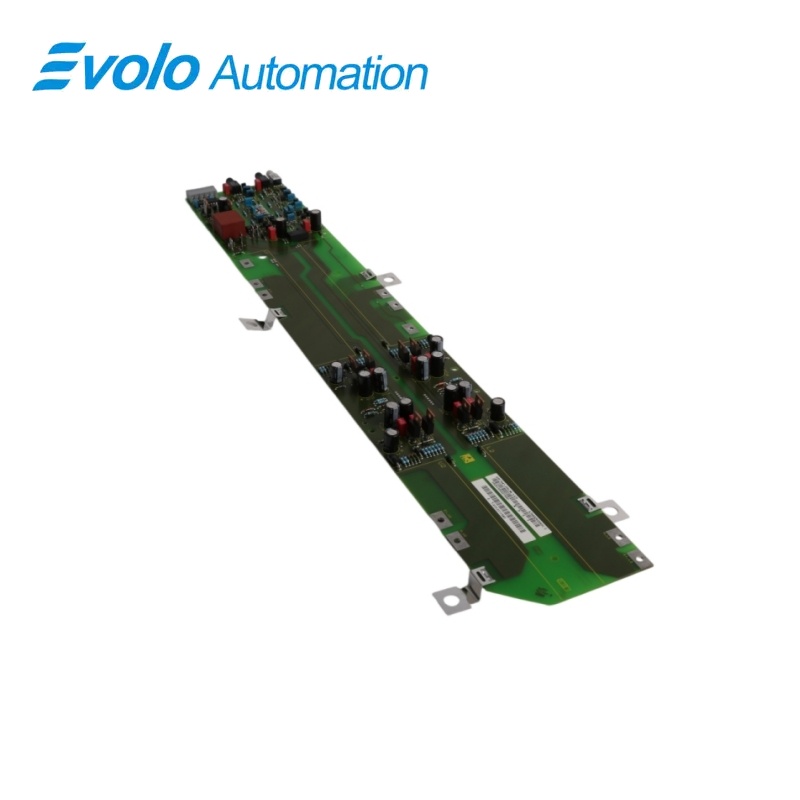

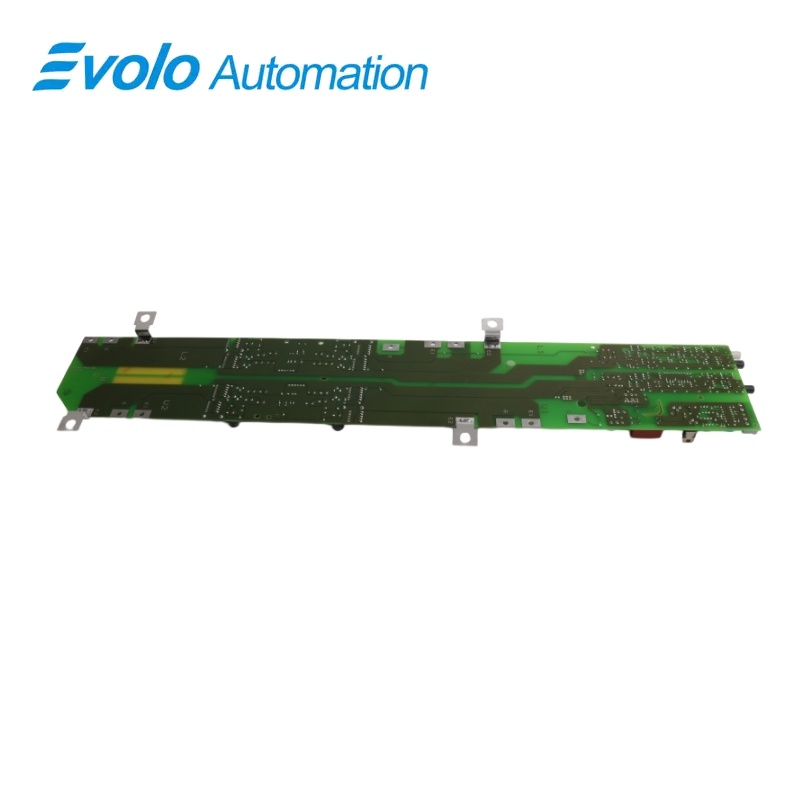

၆ဆီ၇၀၄၁-၂ဝအယ်လ်၈၄-၁ဂျီစီ၀ အိုင်ဂျီဒီ၉ အင်ဗာတာ ထိန်းချုပ်ပေါ်ဒ်

ဆိုင်မန်စ် အိုင်ဂျီဒီ၉ အင်ဗာတာ ထိန်းချုပ်ပေါ်ဒ် အစားထိုး အစိတ်အပိုင်း (၆၇၅–၉၃၀ ဗိုးအက်စ် ဒီစီ၊ ၁၂၃၀ အေ အင်ဗာတာ ကိရိယာများအတွက်)။

အကျဉ်းချုပ်

အမှတ်တံဆိပ်	Siemens
မော်ဒယ်	၆ဆီ၇၀၄၁-၂ဝအယ်လ်၈၄-၁ဂျီစီ၀
ထုတ်ကုန်အမျိုးအစား	အိုင်ဂျီဒီ၉ အင်ဗာတာ ထိန်းချုပ်ပေါ်ဒ်
အဓိက လုပ်ဆောင်ချက်	IGBT ဂိတ်မောင်းခြင်းသည် ကိုက်ညီသော အင်ဗာတာစုစည်းမှုတွင် ကိုက်ညီမှုရှိသည်။
သဟဇာတဖြစ်သော စီရီးများ	SIMOVERT MASTERDRIVES အင်ဗာတာကိရိယာများ

IGD9 အမည်သိပ်သိပ်

ဆီမင်န်းသည် ဤအပိုပစ္စည်းကို IGD9 အင်ဗာတာထိန်းချုပ်ပေါင်းစည်းမှုအဖြစ် သတ်မှတ်ထားသည်။

စက်ပစ္စည်းအမျိုးအစား

စာရင်းတွင် ဖော်ပြထားသော အိမ်ရှင်ကိရိယာအမျိုးအစားမှာ ၆၇၅–၉၃၀ ဗို့အားဒီစီ နှင့် ၁၂၃၀ အာမ်ပီယာဖြစ်သည်။

ဝန်ဆောင်မှု စိစီမှတ်ပုံတင်မှု

JC0 ပစ္စည်းအပြည့်အစုံကို အမှာယူပါ သို့မဟုတ် တပ်ဆင်ထားသော အင်ဗာတာအတွက် စာရင်းတွင် ဖော်ပြထားသော JC1 အစားထိုးပစ္စည်းကို အတည်ပြုပါ။

ထုတ်ကုန်အကြောင်းအရာ

၆ဆီ၇၀၄၁-၂ဝအယ်လ်၈၄-၁ဂျီစီ၀ ဤပစ္စည်းသည် ၆၇၅–၉၃၀ ဗို့အားဒီစီ နှင့် ၁၂၃၀ အာမ်ပီယာအမျိုးအစားရှိသော ကိရိယာများအတွက် ဆီမင်န်း IGD9 အင်ဗာတာထိန်းချုပ်ပေါင်းစည်းမှုအပိုပစ္စည်းဖြစ်သည်။ IGD သည် SIMOVERT MASTERDRIVES အင်ဗာတာဝန်ဆောင်မှုစာရွက်စာတမ်းများတွင် IGBT ဂိတ်မောင်းခြင်းပေါင်းစည်းမှုကို ရည်ညွှန်းသည်။

ဂိတ်မောင်းခြင်းပေါင်းစည်းမှုကို ဆီမင်န်းအင်ဗာတာစုစည်းမှုတွင် IGBT မော်ဂျူလ်များပေါ်တွင် တိုက်ရိုက်တပ်ဆင်ထားသည်။ ထိန်းသိမ်းမှုအတွက် ဝင်ရောက်မှုနှင့် ကေဘယ်လ်ချိတ်ဆက်မှုကို ဖြုတ်ရန်သည် တပ်ဆင်ထားသော အင်ဗာတာ၏ တည်ဆောက်မှုအပေါ်တွင် မှီခိုသည်။ အစားထိုးမှုမှီခိုသည်။ အပြည့်အစုံအမှာယူနံပါတ်နှင့် ဝိုင်ယ်ရင်းစီစဥ်မှုကို နှိုင်းယှဉ်ပါ။

မှာယူမှုအတွက် အာရုံစိုက်ရန် အချက်များ - JC0 ပေါင်းစည်းမှု၊ အိမ်ရှင်အင်ဗာတာအမျိုးအစားနှင့် တပ်ဆင်ထားသော ဝိုင်ယ်ရင်းစီစဥ်မှုကို တိက်တိက်ကောက် အတည်ပြုပါ။ ဆီမင်န်းစာရင်းတွင် ဖော်ပြထားသော JC1 အစားထိုးပစ္စည်းကို အင်ဗာတာအပိုပစ္စည်းစာရွက်စာတမ်းများနှင့်သာ အကဲဖြတ်ပါ။

အဓိကဆိုင်ရာ လုပ်ဆောင်ချက်များ

IGBT ဂိတ်ဒရိုက်

IGD ပျော်လွင့်ခြင်းသည် အင်ဗာတာ IGBT မော်ဂျူယ်များပေါ်တွင် တပ်ဆင်ထားသော ဂိတ်-ဒရိုက်ဖ် စုစည်းမှုကို ဖွဲ့စည်းပါသည်။

မြင့်မားသော လျှပ်စီးကြောင်းအင်ဗာတာအသုံးပြုမှု

အတိအကျသော ပစ္စည်းကို ၆၇၅–၉၃၀ ဗို့အား DC၊ ၁၂၃၀ A ပစ္စည်းများအတွက် စာရင်းသွင်းထားပါသည်။

ထိန်းသိမ်းမှုအတွက် အစားထိုးခြင်း

ဆိုင်မန်း ဝန်ဆောင်မှုညွှန်ကြားချက်များတွင် IGD ပျော်လွင့်ခြင်းကို ဖုန်းထုတ်ရန်မှီအောက် အင်ဗာတာစုစည်းမှုများနှင့် ကော်နက်တာများကို ဖုန်းထုတ်ရန် ဖော်ပြထားပါသည်။

တရားဝင် အသေးစိတ်အချက်အလက်များ

ဆီမင်းစ် ပစ္စည်းနံပါတ်	၆ဆီ၇၀၄၁-၂ဝအယ်လ်၈၄-၁ဂျီစီ၀
ဘုတ်အမည်သတ်မှတ်ခြင်း	အိုင်ဂျီဒီ၉ အင်ဗာတာ ထိန်းချုပ်ပေါ်ဒ်
IGD အဓိပ္ပာယ်	IGBT ဂိတ်ဒရိုက်
ဟိုစ်တ်-ဒိုင်စ်အိုင်စီ ဗို့အားအမျိုးအစား	၆၇၅–၉၃၀ โวล့တ် DC
ဟိုစ်တ်-ဒိုင်စ်အိုင်စီ လျှပ်စီးကြောင်းအမျိုးအစား	၁၂၃၀ အမ်ပီယာ
ဘုတ်ပေါ်တွင် တပ်ဆင်ခြင်း	အင်ဗာတာ IGBT မော်ဂျူယ်များပေါ်တွင် တိုက်ရိုက်
စီမင်န်းစာရင်းတွင် ဖော်ပြထားသော အစားထိုးပစ္စည်း	6SE7041-2WL84-1JC1
ထုတ်ကုန် အသက်တာစက်ဝန်း	PM490; ရပ်ဆို့ထားပါသည်
ရပ်စဲမည့်နေ့စွဲ	၂၀၀၇ ခုနှစ်၊ စက်တင်ဘာလ ၁၀ ရက်
သန့်ရှင်းသောအလေးချိန်	၀.၅၃၀ ကီလိုဂရမ်
ပါကင်ချထားရန် အရွယ်အစား	၁၅.၅ × ၆၉ × ၅.၅ စင်တီမီတာ
ပို့ဆောင်ရေး ရေအရ	တစ်တုံး
မူရင်းနိုင်ငံ	ဂျာမနီ

တရားဝင်အရင်းအမြစ် - ဆီမင်းစ် အိုင်န်ဒေါ်စထရီ မော်လ် ထုတ်ကုန်စာရင်းတွင် ၆SE၇၀၄၁-၂WL၈၄-၁JC၀ နှင့် ဆီမင်းစ် SIMOVERT MASTERDRIVES လုပ်ဆောင်ဆောင်ရွက်မှုညွှန်ကြားချက်များ၊ အပိုင်း ၁၅.၂.၁၀ .

မေးလေ့ရှိသောမေးခွန်းများ

၆SE၇၀၄၁-၂WL၈၄-၁JC၀ ဆိုသည်မှာ အဘယ်နည်း။

၎င်းသည် ဆီမင်းစ် IGD၉ အိန်ဗာတာ ထိန်းချုပ်ပေါင်းစီးပွားဖြစ်မှုအတွက် အပိုပစ္စည်းဖြစ်သည်။

၆SE၇၀၄၁-၂WL၈၄-၁JC၀ ကို အသုံးပြုသည့် စက်ကိရိယာအမျိုးအစားမှာ အဘယ်နည်း။

ဤပေါင်းစီးပွားဖြစ်မှုသည် ၆၇၅–၉၃၀ V DC၊ ၁၂၃၀ A အတန်းတွင် အသုံးပြုရန် အိန်ဗာတာစက်များအတွက် ရည်ရွက်ထားသည်။

၆SE၇၀၄၁-၂WL၈၄-၁JC၀ တွင် IGD ဟု အဘယ်နည်း။

IGD သည် ကိုက်ညီသော အင်ဗာတာအတွက် IGBT ဂိတ်မောင်းခြင်းကို ရည်ညွှန်းသည်။

၆SE7041-2WL84-1JC0 ကို ဘယ်နေရာမှာ တပ်ဆင်ထားပါသလဲ။

IGD ဘုတ်ကို ကိုက်ညီသော အင်ဗာတာရှိ IGBT မော်ဂျူးများပေါ်တွင် တိုက်ရိုက်တပ်ဆင်ထားပါသည်။

၆SE7041-2WL84-1JC0 နှင့် နှိုင်းယှဉ်ရန် အစားထိုးဘုတ်များကား အားလုံး မည်သည့်အရာများဖြစ်ပါသလဲ။

အစားထိုးပစ္စည်းမှာ ၆SE7041-2WL84-1JC1 ဖြစ်ပါသည်။

၆SE7041-2WL84-1JC0 ကို အစားထိုးရန်မှီ ဘာတွေကို စစ်ဆေးရမည်နည်း။

ဘုတ်အားလုံး၏ ပစ္စည်းအများအပြား၊ အိုင်တီအိုင်အို ကို ချိတ်ဆက်ထားသည့် ကိရိယာအများအပြား၊ တည်ဆောက်ပုံနှင့် ချိတ်ဆက်မှုများ၏ စီစဥ်မှုကို စစ်ဆေးပါ။

G ဖရိမ်းတွင် ၆SE7041-2WL84-1JC0 ကို ပြုပြင်ရန်မှီ ဘယ်လို ချိတ်ဆက်မှုများကို ဖျက်ရမည်နည်း။

ကာပါစီတာဘက်ကို ဖျက်ပြီးနောက်၊ SML နှင့် SMU မော်ဂျူးများနှင့် အင်ဗာတာ ဘတ်ဘာများကို ဖျက်ပြီးနောက်၊ IGD ဘုတ်ကို ဖျက်ရန်မှီ ဖိုက်ဘာအောပ်တစ်ခ် လိုင်းများ (သို့မဟုတ်) X295 နှင့် X290 နှင့် X291 ပလပ်များကို ဖျက်ပါ။

သဟဇာတဖြစ်မှုနှင့် မှာယူရန် မှတ်ချက်များ

၆SE7041-2WL84-1JC0 ကို မှာယူရန်မှီ IGD9 ဆောင်းပုဒ်အပြည့်အစုံနှင့် ၆၇၅–၉၃၀ ဗို့အား ဒီစီ၊ ၁၂၃၀ အမ်ပီယာ ဟော့စ်တ် ကိရိယာကို ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။ ထည့်သွင်းထားသော အင်ဗာတာအတွက် JC1 အစားထိုးကိရိယာကို အတည်ပြုပါ။

အင်ဗာတာ ဘုတ်အဖွဲ့ အစားထိုးခြင်း စစ်ဆေးရေးစာရင်း

• အမှာယူရန်မှီအောက်တွင် အပြည့်အစုံ အမှာစာနံပါတ်နှင့် အင်ဗာတာ နာမဖ်လိပ် အချက်အလက်များကို မှတ်သားပါ။
• ထည့်သွင်းထားသော ဒရိုက်ဖ်နှင့် နှိုင်းယှဉ်၍ IGD9 တပ်ဆင်မှုနှင့် ကွန်နက်တာ စီစဥ်မှုကို စစ်ဆေးပါ။
• IGBT ဂိတ်-ဒရိုက်ဖ် ဘုတ်အဖွဲ့ကို ခွဲထုတ်ခြင်းနှင့် ဝင်ရောက်ခြင်းအတွက် Siemens ဒရိုက်ဖ် ပုံမှန် ထိန်းသိမ်းမှု အစီအစဥ်ကို လိုက်နာပါ။
• အစားထိုးမှုမှီအောက်တွင် JC1 အစားထိုးကိရိယာကို ဒရိုက်ဖ် အပိုပစ္စည်းစာရင်းနှင့် နှိုင်းယှဉ်၍ အတည်ပြုပါ။
