ဆိုင်မန်စ် ၆ဂီကေ၅၀၀၈-၀ဂီအေ၁၀-၁အေဘီ၂ စကေလန့်စ် အက်စ်ဘီ၀၀၈ဂီ မနီဂ်မန့် အီသာနက် စွစ်ခ်

အကြမ်းဖျင်း

လုပ်ငန်းရေးအီသန်တာနက်

၆ဂီကေ၅၀၀၈-၀ဂီအေ၁၀-၁အေဘီ၂ စကေလန့်စ် အက်စ်ဘီ၀၀၈ဂီ မနီဂ်မန့် အီသာနက် စွစ်ခ်

ဂီဂါဘိုင်တ် အီသာနက် စွစ်ခ် (၈) ပေါက် ပါဝင်သည့် စက်မှုလုပ်ငန်းအတွက် အသုံးပြုရန် အီသာနက် စွစ်ခ်ဖြစ်ပြီး စတာ နက်ဝပ်က် နှင့် လိုင်း နက်ဝပ်က်များအတွက် အသုံးပြုနိုင်ပါသည်။ ၂၄ ဗီဒီစီ ပါဝါ နှင့် အီဒီအေလ် စစ်ဆေးမှုများ ပါဝင်ပါသည်။

အကျဉ်းချုပ်

အမှတ်တံဆိပ်	Siemens
မော်ဒယ်	၆ဂီကေ၅၀၀၈-၀ဂီအေ၁၀-၁အေဘီ၂
ထုတ်ကုန်အမျိုးအစား	စီမံမထားသော စက်မှု အီသာနက် ခလုတ်
အဓိက လုပ်ဆောင်ချက်	ဂီဂါဘိုင်တ် အီသာနက် ကိရိယာ (၈) ခုကို ချိတ်ဆက်ပါ
သဟဇာတဖြစ်သော စီရီးများ	စကေလန့်စ် အက်စ်ဘီ-၀၀၀

ရှစ်ခုပါသော ဂစ်ဂါဘစ် ပေါ့တ်များ

လျှပ်စစ်အိုင်တီအေးအေးအေးအေး ရေဂျီဖော့တ် (RJ45) ချိတ်ဆက်မှု ရှစ်ခုသည် ၁၀၊ ၁၀၀ နှင့် ၁၀၀၀ မီဂါဘစ်/စက္ကန်း ကိရိယာများကို ထောက်ပံ့ပေးပါသည်။

ကေဘီနက်အတွက် အသင်းဖြစ်သော ဒီဇိုင်း

၄၅ မီလီမီတာ ကျယ်သော အိုင်ပီအေးအေးအေး (IP20) အိမ်အောက်ခံကို ၃၅ မီလီမီတာ DIN ရေးလ် သို့မဟုတ် နံရံတွင် တပ်ဆင်နိုင်ပါသည်။

ရှင်းလင်းပြောင်းလွင်းသော အဖြစ်အပ်မှုစစ်ဆေးခြင်း

ပေါင်းစပ်ထည့်သွင်းထားသော LED များသည် စဝ်စ်ခ်ကို ကောင်ဖီဂူရ် (configuration) မလုပ်ရှိဘဲ ကိရိယာနှင့် ပေါ့တ် (port) အခြေအနေများကို ဖော်ပြပေးပါသည်။

ထုတ်ကုန်အကြောင်းအရာ

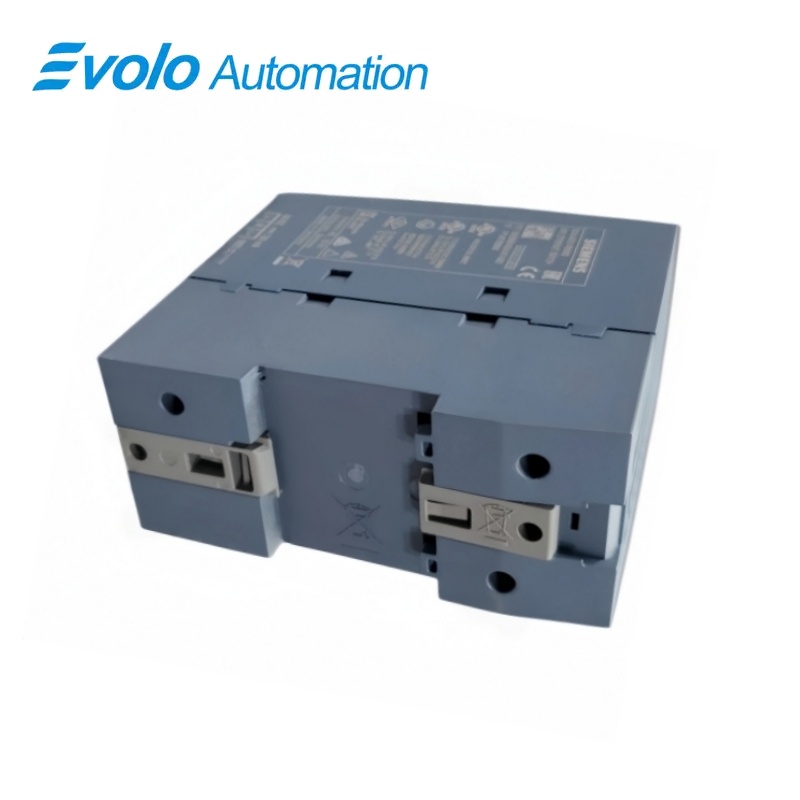

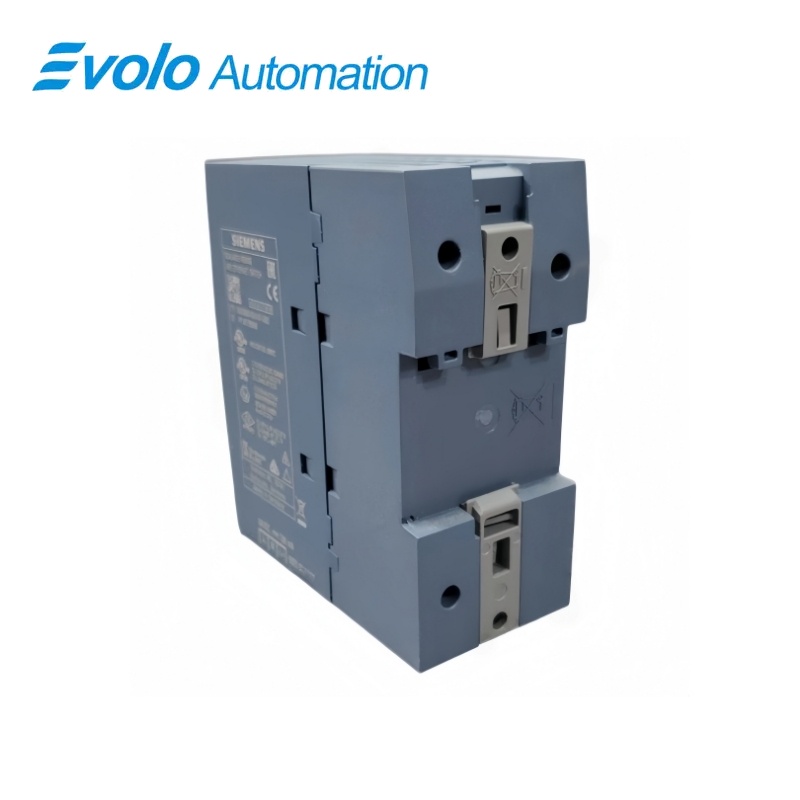

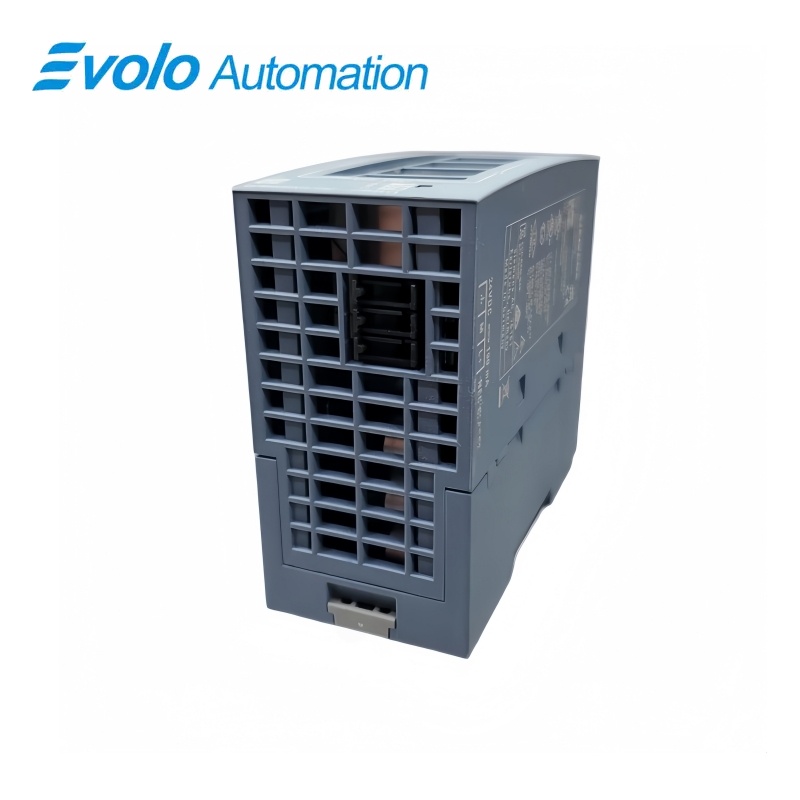

၆ဂီကေ၅၀၀၈-၀ဂီအေ၁၀-၁အေဘီ၂ sCALANCE XB008G သည် သေးငယ်သော စက်မှုအိုင်တီအေးအေးအေး (Industrial Ethernet) ကြယ်ပုံနှင့် မှုန်းပုံ (line) အသွင်အပြင်များအတွက် မှုန်းမှုန်းထားသော (unmanaged) စဝ်စ်ခ်ဖြစ်ပါသည်။ ၎င်း၏ RJ45 ပေါ့တ်ရှစ်ခုသည် ၁၀/၁၀၀/၁၀၀၀ မီဂါဘစ်/စက္ကန်း ဆက်သွယ်ရေးကို ထောက်ပံ့ပေးပါသည်။

၂၄ ဗော့အေးဒီစီ (V DC) ပေးသွင်းမှု၊ LED အဖြစ်အပ်မှုစစ်ဆေးခြင်းနှင့် သေးငယ်ပြီး ကာကွယ်ရေးအိမ်အောက်ခံ IP20 တွင် စက်မှုထိန်းချုပ်မှုကေဘီနက်များအတွက် အသင်းဖြစ်ပါသည်။

မှာယူမှုအတွက် အာရုံစိုက်ရန် အချက်များ - အသုံးပြုနိုင်သော လုပ်ဆောင်မှုအတွင်း ဂစ်ဘစ် (Gigabit) အသုံးပြုနိုင်သော ကြိုးများနှင့် ၂၄ ဗော့အေးဒီစီ (V DC) ပေးသွင်းမှုကို ရွေးချယ်ပါ။ ထို့နောက် DIN ရေးလ် သို့မဟုတ် နံရံတွင် တပ်ဆင်ရန် အချိန်အခါကို ထည့်သွင်းစဉ်းစားပါ။

အဓိကဆိုင်ရာ လုပ်ဆောင်ချက်များ

စက်မှုအိုင်တီအေးအေးအေး ဖန်အော့ (fan-out)

RJ45 စဝ်စ်ခ်ပေါ့တ်ရှစ်ခုမှတဆင်း ထိန်းချုပ်မှုကိရိယာများ၊ HMI ကိရိယာများနှင့် ကွန်ရက်အများအပ်များကို ချိတ်ဆက်ပါ။

အလိုအလျောက် ချိတ်ဆက်မှုလုပ်ဆောင်ခြင်း

စီမံခန့်ခွဲမှုမရှိသော စဝ်စ်သည် စီမံခန့်ခွဲမှု ကွန်ဖစ်ခ်ရှင်းကို မလိုအပ်ဘဲ Ethernet အသုံးပြုမှုများကို အလွယ်တကူ လွှဲပေးပါသည်။

မြင်သာသော လုပ်ဆောင်မှုအခြေအနေ

LED များသည် ကိရိယာ၏ ပါဝါနှင့် Ethernet ပေါ်တ်များ၏ လှုပ်ရှားမှုအကြောင်း ဒေသတွင်းအချက်အလက်များကို ပေးပါသည်။

တရားဝင် အသေးစိတ်အချက်အလက်များ

အီသာနက် လွှဲပေးမှုနှုန်းများ	၁၀၊ ၁၀၀ နှင့် ၁၀၀၀ Mbit/s
လျှပ်စစ်အီသာနက် ချိတ်ဆက်မှုများ	rJ45 ၈ ခု
စွမ်းအင် ချိတ်ဆက်မှု	ပိုလ်သုံးခုပါသော ထားမ်မီနယ်ဘလောက် ၁ ခု
အသုံးပြုခွင့်ပေးထားသော ပေးစွမ်းအား ဗို့အား	24 V DC
ခွင့်ပြုထားသော ပေးစွမ်းနိုင်မှု အကွာအဝေး	၁၉.၂ မှ ၂၈.၈ V DC
အများဆုံး လျှပ်စီးအသုံးပြုမှု	၀.၅၂ အမ်ပီယာ
အဆိုပါ အမှန်တကယ် စွမ်းအား ဆုံးရှုံးမှု	၁၂.၅ ဝပ်
လုပ်ဆောင်ရေး အပူချိန်	−၁၀ မှ +၆၀ °C
သိုလှောင်မှုနှင့် ပို့ဆောင်ရေးအပူခ်ိန်	−၄၀ မှ +၈၀ °C
အများဆုံးသော အပိုင်းရှိ စိုထိုင်းဆ	၂၅ °C တွင် ၉၅% (ရေစိုခြင်းမရှိ)
ကာကွယ်မှုအဆင့်	IP20
အရွယ်အစား (အကျယ် × အမြင့် × အနက်)	၄၅ × ၁၀၀ × ၈၇ mm
တပ်ဆင်မှုနည်းလမ်းများ	၃၅ mm DIN ရေးလ် သို့မဟုတ် နံရံ

တရားဝင်အရင်းအမြစ် - Siemens 6GK5008-0GA10-1AB2 ဒေတာရှီးတ် .

မေးလေ့ရှိသောမေးခွန်းများ

6GK5008-0GA10-1AB2 သည် ဂစ်ဂါဘစ်အီသာနက် ပစ္စည်းများနှင့် ချိတ်ဆက်နိုင်ပါသလား။

၎င်း၏ RJ45 ပေါ်တ် (၈) ခုစလုံးသည် ၁၀၊ ၁၀၀ နှင့် ၁၀၀၀ Mbit/s အီသာနက် လင့်များကို ထောက်ပံ့ပေးပါသည်။

6GK5008-0GA10-1AB2 ကို အသုံးပြုရန်မှီအောက်တွင် စွစ်ခ် ကောန်ဖစ်ခ်ရှင်နှင့် လုပ်ရပါသလား။

၎င်းသည် မီနေဂ်မင်းမှုမရှိသော စွစ်ခ်ဖ် ဖြစ်သောကြောင့် ၎င်း၏ အခြေခံအီသာနက် ဖော်ဝါဒင်းအတွက် မီနေဂ်မင်းကောန်ဖစ်ခ်ရှင် မလိုအပ်ပါ။

6GK5008-0GA10-1AB2 အတွက် မည်သည့် ပေးစေ့အိုင်းဖြစ်သော ဗို့အားကို ပေးရမည်နည်း။

ခွင့်ပြုထားသော ၁၉.၂ မှ ၂၈.၈ ဗို့အား ဒီစီ အတွင်းတွင် ၂၄ ဗို့အား ဒီစီ ကို ပေးပါ။

6GK5008-0GA10-1AB2 ကို ကေဘီနက်ထ်အတွင်း မည်သို့ တပ်ဆင်ရမည်နည်း။

၎င်း၏ သေးငယ်သော ဟော့စင်းကို ၃၅ mm DIN ရေးလ် သို့မဟုတ် နံရံတွင် တပ်ဆင်ပါ။

6GK5008-0GA10-1AB2 သည် အသုံးပြုနေစဉ် မည်သည့် ပတ်ဝန်းကျင် အပူချိန်ကို ခံနိုင်ရည်ရှိပါသလား။

သတ်မှတ်ထားသော အလုပ်လုပ်နေသည့် အပူချိန်အတွင်းပိုင်းမှာ −၁၀ မှ +၆၀ °C ဖြစ်သည်။

6GK5008-0GA10-1AB2 ကို ကာကွယ်ရေး အိုင်းအိုင်းမှားများ မပါဘဲ တပ်ဆင်နိုင်ပါသလား။

IP20 အဆင့်သတ်မှတ်ချက်သည် ပိုမိုကာကွယ်ရန်လိုအပ်သည့် စက်သေတ္တာတွင် သင့်လျော်သော အဖ пок်အိုးကို အသုံးပြုရန် လိုအပ်ပါသည်။

6GK5008-0GA10-1AB2 တွင် လင့်ခ်အခြေအနေကို မည်သို့စစ်ဆေးရမည်နည်း။

ပါဝင်သော ရေးသားထားသော အဖွင့်အမှတ်အသားများသည် ကိရိယာနှင့် ပေါ်တ်အခြေအနေကို မြင်သာစေပါသည်။

သဟဇာတဖြစ်မှုနှင့် မှာယူရန် မှတ်ချက်များ

6GK5008-0GA10-1AB2 ကို မှာယူရန်မှီအရင်တွင်— ဤ ရှစ်ပေါ်တ် ဂစ်ဂါဘစ် XB008G ပစ္စည်းကို လက်ရှိကြိုးများ၏ အမြန်နှုန်း၊ ရနှိုင်သော 24 V DC ပေးစွမ်းအားနှင့် ကိုယ်ထည်တွင် တပ်ဆင်ရန် နေရာအရွယ်အစားနှင့် ကိုက်ညီအောင် ရွေးချယ်ပါ။

ကွန်ရက်တပ်ဆင်မှု စစ်ဆေးမှုများ

• စွဲချက်အတွက် 45 × 100 × 87 mm အရွယ်အစားကို ခွင့်ပြုပါ။
• ပေးစွမ်းအားကို သုံးခုပါ အဆို့ရှိ အမျှတ်အသားတွင် ချိတ်ဆက်ပါ။
• 10/100/1000 Mbit/s လင့်ခ်များအတွက် သင့်လျော်သော RJ45 ကြိုးများကို အသုံးပြုပါ။
• IP20 အဆင့်သတ်မှတ်ချက်နှင့် ကိုက်ညီသော အဖုံးအအုပ်ကို ပေးစွမ်းပါ။
