အကြ overview
၆အက်စ်၇၆၅၀-၁အေအေ၆၁-၂အက်စ်အက်စ်၀ အေအိုင်၈ ဟာတ် အမ်တီအေ
တရားဝင် ဆိုင်မန်စ် စိစ်မ်ထောက်ခံချက်နှင့် နည်းပညာဆိုင်ရာ အချက်အလက်များဖြစ်ပြီး အတိအကျ အစားထိုးမှု ကိုက်ညီမှုနှင့် ကုန်စုပ်စာ ပြုစုရန် ပြင်ဆင်ထားသည်
အကျဉ်းချုပ်
| ဆောင်းပါး အမှတ် | 6ES7650-1AA61-2XX0 |
| ထုတ်လုပ်သူ | Siemens |
| ပလိတ်ဖောင် | SIMATIC PCS 7 |
| ထုတ်ကုန်အမျိုးအစား | မာရှယ်လ်ဒ် တာမီနေရှင်း အက်စမ်ဘလီအ် |
| မူရင်းနိုင်ငံ | ရোမানီးယား |
ဆောင်းရွက်နံပါတ် အပြည့်အစုံနှင့် တပ်ဆင်ထားသော ပစ္စည်းများကို ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။
အချက်ပြမှုများ၊ ချန်နယ် ပုံစံစီစဉ်မှုနှင့် ကွင်းဆင်း ဝိုင်ယာချိတ်ဆက်မှုများကို အတည်ပြုပါ။
စီမံကိန်း ဒေတာနှင့် ရုံးတင်စနစ် စာရွက်စာတမ်းများကို အတည်ပြုပါ။
ထုတ်ကုန်အကြောင်းအရာ

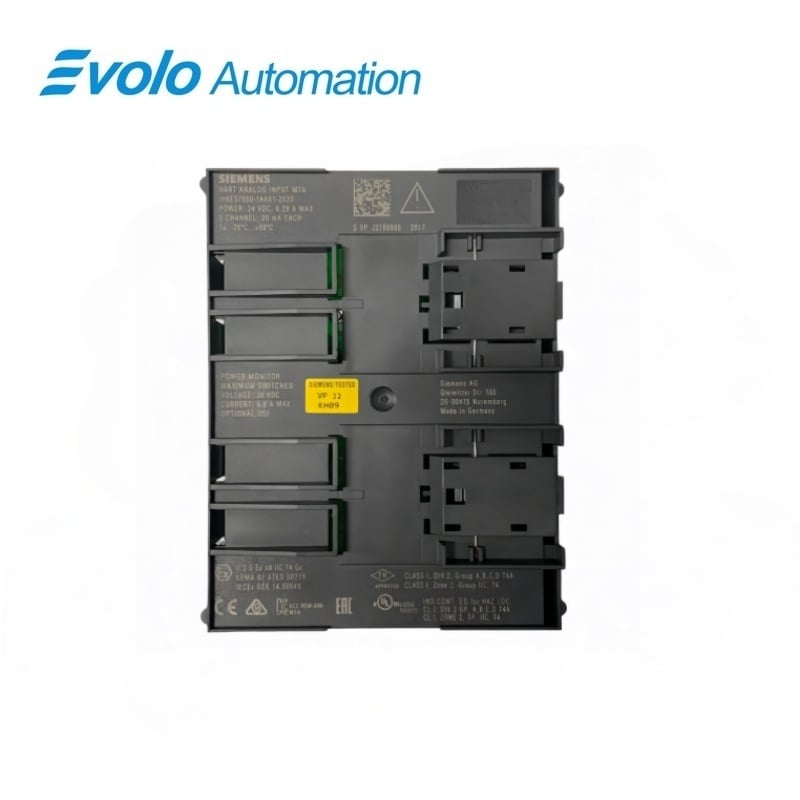

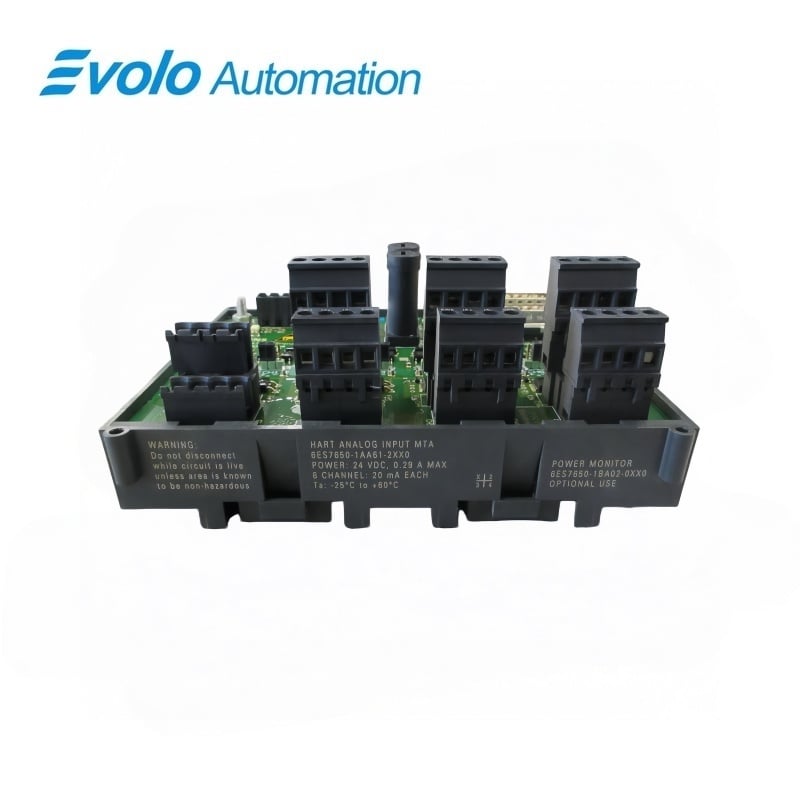

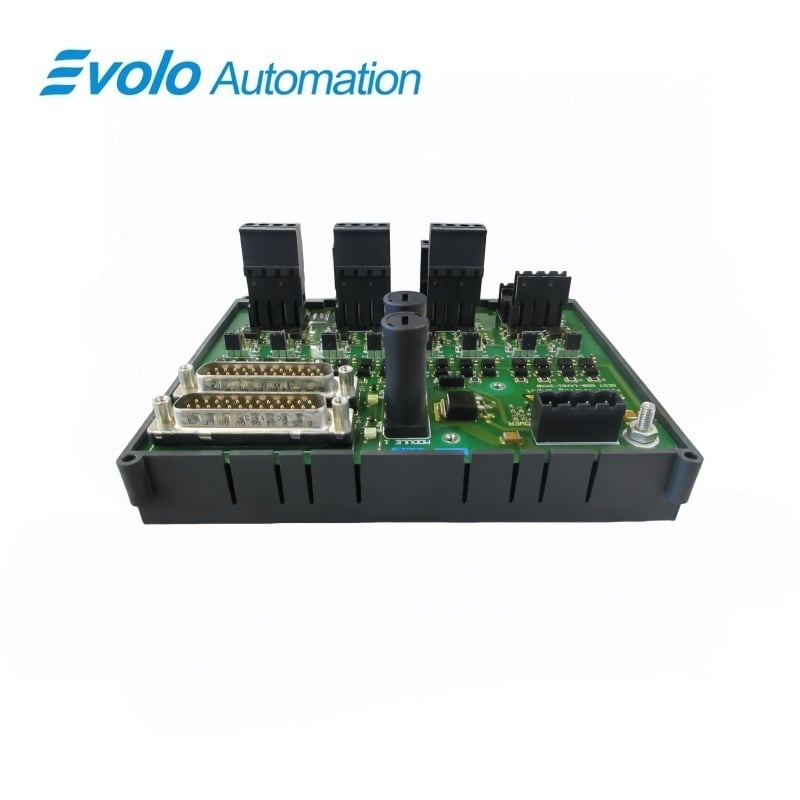

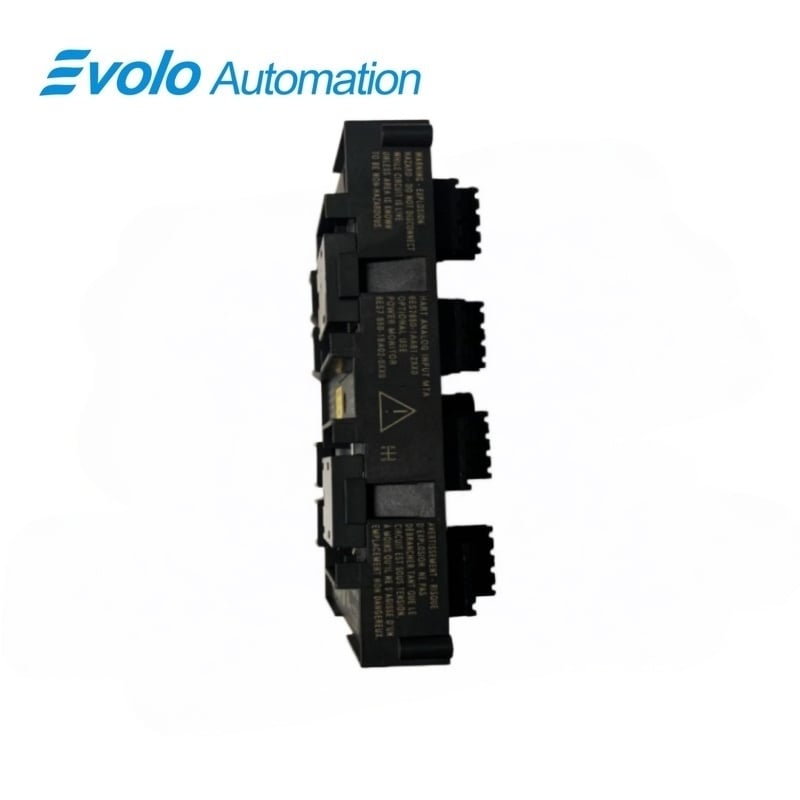

6ES7650-1AA61-2XX0 သည် Siemens မှ တရားဝင် စာရွက်စာတမ်းပြုလုပ်ထားသော ET 200M ရှစ်ချန်နယ် HART အနာလော့ဂ် အင်ပူတ် မော်ဂျူးအတွက် SIMATIC PCS 7 စီစဉ်ချိတ်ဆက်ထားသော အဆုံးသတ် စီမံခန့်ခွဲမှု အစုံဖြစ်သည်။
ဤအစုံသည် HART မပါသော 0–20 mA အင်ပူတ်များနှင့် HART ပါသော 4–20 mA အင်ပူတ်များကို ပံ့ပိုးပေးပြီး ပြန်လည်အစားထိုး ပါဝါလမ်းကြောင်းများ၊ ဖျူးစ်များနှင့် LED ညွှန်ပြချက်များ ပါဝင်သည်။
အဓိကဆိုင်ရာ လုပ်ဆောင်ချက်များ
အနာလောဂ် အင်ပုတ် ချန်နယ် (၈) ခု
လက်တွေ့ကွင်းဆင်း စီးရီး အင်ပူတ် ရှစ်ခုအတွက် စီစဉ်ချိတ်ဆက်မှု ပေးစွမ်းသည်။
HART အချက်ပြ ပံ့ပိုးမှု
သတ်မှတ်ထားသော ET 200M အနာလော့ဂ် အင်ပူတ် မော်ဂျူးဖြင့် 4–20 mA HART လုပ်ငန်းဆောင်တာကို ပံ့ပိုးပေးသည်။
ပြန်လည်အစားထိုး ပါဝါလမ်းကြောင်းများ
Siemens ၏ တရားဝင် စာရွက်စာတမ်းများတွင် fusing နှင့် LED indication ပါဝင်သော redundant supply paths များကို ဖော်ပြထားပါသည်။
တရားဝင် အသေးစိတ်အချက်အလက်များ
| အတန်း | SIMATIC PCS 7 |
| ထုတ်ကုန်အမည်သတ်မှတ်ခြင်း | AI8 HART MTA |
| ထုတ်ကုန်အမျိုးအစား | မာရှယ်လ်ဒ် တာမီနေရှင်း အက်စမ်ဘလီအ် |
| အတွက် ဒီဇိုင်းထုတ်ထားသည်။ | ET 200M 6ES7331-7TF01-0AB0 analog input module |
| အနာလော့ဂ် အင်ပုတ် ချန်နယ်များ | 8 |
| HART မပါသော Input Signal | ၀–၂၀ mA |
| HART ပါသော Input Signal | 4–20 mA |
| HART အထောက်အပံ့ | ထောက်ခံသည်။ |
| Power Supply Paths | မလိုအပ် |
| ကာကွယ်မှု | Fused supply paths |
| အခြေအနေကို သတ်မှတ်ခြင်း | LED အမြင်သုံးညွှန်ပေးချက် |
| မူရင်းနိုင်ငံ | ထုတ်ကုန် နာမည်ပါ ပလိတ်ကို စစ်ဆေးပါ |
မေးလေ့ရှိသောမေးခွန်းများ
သဟဇာတဖြစ်မှုနှင့် မှာယူရန် မှတ်ချက်များ
6ES7650-1AA61-2XX0 အတွက် သ совместим်သော စာရင်း
အပြည့်အစုံသော ဆောင်းပါးနံပါတ် 6ES7650-1AA61-2XX0 ကို ကိုက်ညီမှုရှိမှုကို စစ်ဆေးပါ။
ဆက်စပ်သော ET 200M မော်ဂျူယ်သည် 6ES7331-7TF01-0AB0 ဖြစ်ကြောင်း အတည်ပြုပါ။
ချန်နယ်တစ်ခုစီ၏ စီးဂနယ်အမျိုးအစားနှင့် လိုအပ်သော HART ကောန်ဖီဂျူရေးရှင်းကို မှတ်သားပါ။
ပါဝါလမ်းကြောင်းများကို နေရာချထားခြင်း (redundant)၊ ဖျူးဇ်မှု၊ LED ညွှန်ပြမှုနှင့် ကေဘီနက် ဝိုင်ယ်ရီင်းကို အတည်ပြုပါ။
