ဆိုင်မန်စ် ၆ES၇၂၁၆-၂BD၂၃-၀XB၈ SIMATIC S၇-၂၀၀ CN CPU ၂၂၆

အကြမ်းဖျင်း

ဆီမင်းစ် စက်မှုအလိုအလျောက်ထိန်းချုပ်မှု

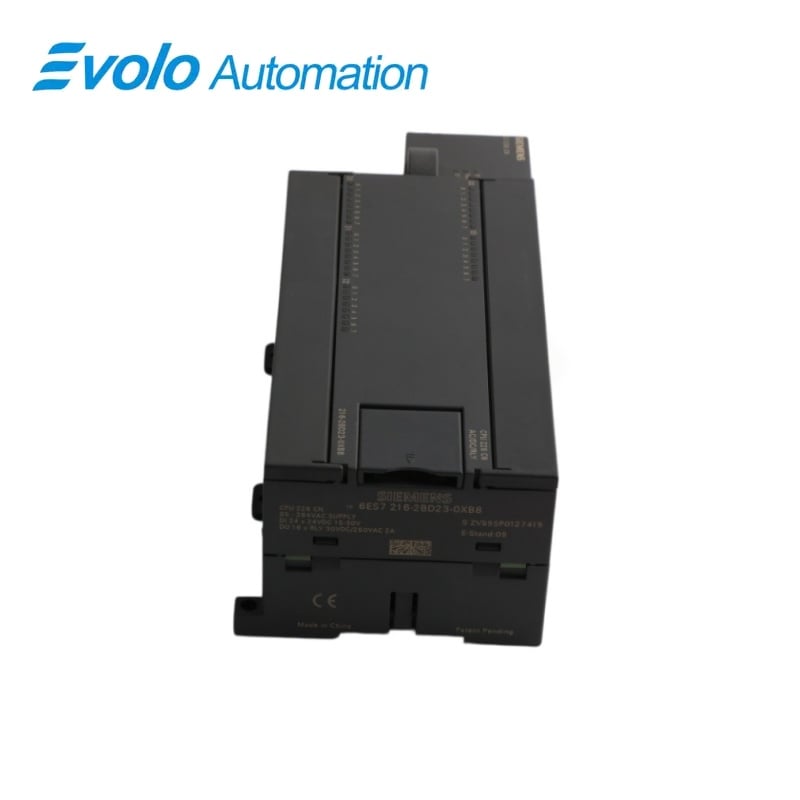

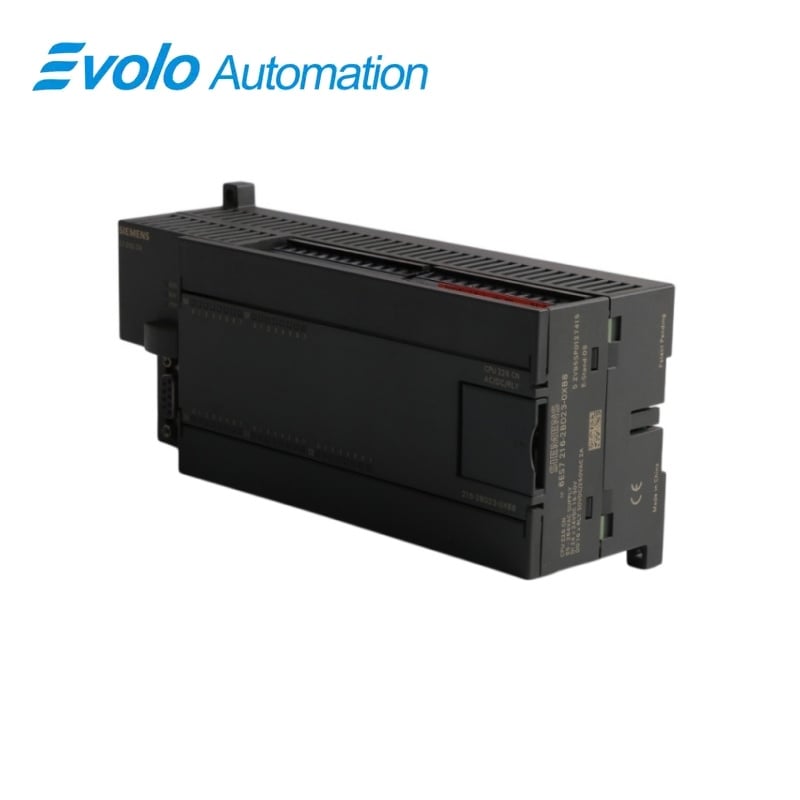

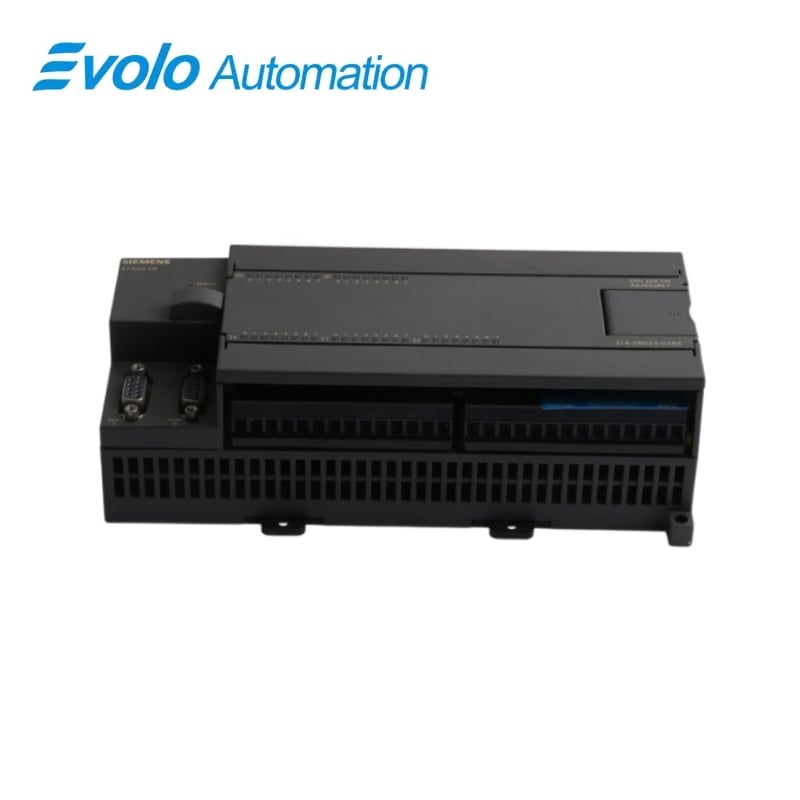

ဆိုင်မန်စ် ၆ES၇၂၁၆-၂BD၂၃-၀XB၈ SIMATIC S၇-၂၀၀ CN CPU ၂၂၆

AC ပေးသွင်းမှုဖြင့် လည်ပတ်သော CPU 226 CN စုစည်းထားသော ထိန်းချုပ်မှုကိရိယာ၊ အတွင်းပါ ဒစ်ဂျစ်တယ် I/O များနှင့် ဆက်သွယ်ရေး ပေါ်တ် (၂) ခု

အကျဉ်းချုပ်

အမှတ်တံဆိပ်	Siemens
မော်ဒယ်	6ES7216-2BD23-0XB8
ထုတ်ကုန်အမျိုးအစား	SIMATIC S7-200 CN CPU 226 စုစည်းထားသော ထိန်းချုပ်မှုကိရိယာ
အဓိက လုပ်ဆောင်ချက်	PLC ထိန်းချုပ်မှုဖြင့် ဒစ်ဂျစ်တယ် ထည့်သွင်းမှု (၂၄) ခုနှင့် ရিলে ထုတ်လုပ်မှု (၁၆) ခု
သဟဇာတဖြစ်သော စီရီးများ	စီမက်တစ် အက်စ်၇-၂၀၀ စီအွန်

တွဲဖက်ခြင်း

S7-200 CN CPU 226 နှင့် အပြည့်အစုံ 0XB8 အဆုံးသတ်အများ

အီလက်ထရစ် ပိုင်း口中

AC ပေးသွင်းမှုဖြင့် လည်ပတ်သော ထိန်းချုပ်မှုကိရိယာ၊ DC ထည့်သွင်းမှုများနှင့် ရီလေ ထုတ်လုပ်မှုများ

ပုံပြင်

အစားထိုးမှုအတွင်း မူလ S7-200 CN ပရောဂျက်နှင့် ချဲ့ထွင်မှုမော်ဂျူး ပုံစံကို ထိန်းသိမ်းပါ။

ထုတ်ကုန်အကြောင်းအရာ

6ES7216-2BD23-0XB8 s7-200 CN CPU 226 စုစည်းထားသော ထိန်းချုပ်မှုကိရိယာ ဖြစ်ပါသည်။ ၎င်းတွင် ဒစ်ဂျစ်တယ် ထည့်သွင်းမှု (၂၄) ခုနှင့် ရီလေ ထုတ်လုပ်မှု (၁၆) ခုတို့အပြင် RS-485 ဆက်သွယ်ရေး ပေါ်တ် (၂) ခု ပါဝင်ပြီး မော်ဂျူး (၇) ခုအထိ ချဲ့ထွင်နိုင်ပါသည်။

မှာယူမှုအတွက် အာရုံစိုက်ရန် အချက်များ - 0XB8 အဆောက်အအုံနံပါတ်၊ AC မှုန်ဝါးပေးသည့်စနစ်၊ ရিলေး-အထွက် ဝိုင်ယာချိတ်ဆက်မှု၊ လက်ရှိပရိုဂရမ်နှင့် ချဲ့ထွင်မှုမော်ဒြူလ်များကို အတည်ပြုပါ။

အဓိကဆိုင်ရာ လုပ်ဆောင်ချက်များ

ပေါင်းစပ်ထားသော လုပ်ငန်းစဉ် I/O

ဒစ်ဂျစ်တယ် အထွက် အချက်ပေးမှု ၂၄ ခုနှင့် ရီလေး အထွက် ခုန်လေး ၁၆ ခုကို ထိန်းချုပ်ပါသည်။

အနုပညာဆက်သွယ်ရေး

S7-200 ဆက်သွယ်ရေးအတွက် RS-485 ပေါ်တ်နှစ်ခုကို ပေးစေသည်။

ချဲ့ထွင်နိုင်သော ကွန်ဖစ်ခ်ရှင်

အပို I/O များအတွက် ချဲ့ထွင်မှုမော်ဒြူလ် (၇) ခုအထိ ပံ့ပိုးပေးသည်။

တရားဝင် အသေးစိတ်အချက်အလက်များ

က:";	၈၅–၂၆၄ ဗို့အား AC
ပရိုဂရမ်မှတ်သားမှု	၂၄ kB
အသုံးပြုသူဒေတာမှတ်ဉာဏ်	၁၀ ကီလိုဘိုက်တ်
စီရီယယ် အင်တာဖေစ်များ	rS-485 ပေါ်တ် (၂) ခု
အများဆုံး ချဲ့ထွင်နိုင်သော မော်ဒျူလ်များ	7
ချဲ့ထွင်မှုဖြင့် အများဆုံး ဒစ်ဂျစ်တယ် I/O	အထွက် ၁၂၈ ခုနှင့် အထွက် ၁၂၈ ခု
ချဲ့ထွင်မှုဖြင့် အများဆုံး အနောက်လော်ဂ် I/O	အင်ပုတ် ၂၈ ခုနှင့် အော့တ်ပုတ် ၁၄ ခု
၅ ဗို့အား ဘတ်စ် လျှပ်စီးကြောင်း	1,000 mA
၂၄ ဗို့အား စင်ဆာ မှုန်းစ် လျှပ်စီးကြောင်း	400 mA
အရွယ်အစား (အကျယ် × အမြင့် × အနက်)	၁၉၆ × ၈၀ × ၆၂ မီလီမီတာ

တရားဝင်အရင်းအမြစ် - ဆိုင်မန်းစ် ထုတ်ကုန်အသေးစိတ်အချက်အလက်များ – ၆ES၇၂၁၆-၂BD၂၃-၀XB၈ .

မေးလေ့ရှိသောမေးခွန်းများ

၆ES၇၂၁၆-၂BD၂၃-၀XB၈ သို့ မည်မျှသော တိုးချဲ့မော်ဂျူလ်များကို ချိတ်ဆက်နိုင်ပါသနည်း။

CPU ၂၂၆ သည် မော်ဂျူလ်များကို ချိတ်ဆက်ရန် ခွင့်ပြုခြင်းဖြစ်ပြီး အများဆုံး ခုနှစ်ခုအထိ ချိတ်ဆက်နိုင်ပါသည်။

၆ES၇၂၁၆-၂BD၂၃-၀XB၈ သည် မည်သည့် မှုန်းစ်ကို လိုအပ်ပါသနည်း။

ဤ AC မှုန်းစ်ဖြင့် အားပေးသည့် CPU သည် ၈၅–၂၆၄ V AC မှုန်းစ်အတွက် သတ်မှတ်ထားပါသည်။

၆ES၇၂၁၆-၂BD၂၃-၀XB၈ သည် မည်မျှသော ဆီရီယယ် ပေါ့တ်များကို ပေးစေပါသနည်း။

ကွန်ထရိုလာတွင် RS-485 ဆက်သွယ်ရေးပေါ်တ်နှစ်ခုရှိသည်။

6ES7216-2BD23-0XB8 တွင် ပရိုဂရမ်မှီမော်ရီဘယ်လောက်ရှိသနည်း။

CPU 226 တွင် ပရိုဂရမ်မှီမော်ရီ 24 KB ပါဝင်သည်။

6ES7216-2BD23-0XB8 တွင် အသုံးပြုသူဒေတာမှီမော်ရီဘယ်လောက်ရှိသနည်း။

ကွန်ထရိုလာတွင် အသုံးပြုသူဒေတာမှီမော်ရီ 10 KB ပါဝင်သည်။

6ES7216-2BD23-0XB8 တွင် အထွက်ဝိုင်ယ်အား မည်သည့်အမျိုးအစားဖြစ်မည်ကို မျှော်လင့်ရမည်နည်း။

ယူနစ်တွင် ပေါင်းစပ်ထည့်သွင်းထားသော ရီလေးအထွက်များ ၁၆ ခုရှိသည်။

6ES7216-2BD23-0XB8 ကို အစားထိုးရာတွင် မည်သည့်အရာများကို ထိန်းသိမ်းထားရမည်နည်း။

ထည့်သွင်းထားသော ပရိုဂရမ်ကို ထိန်းသိမ်းပြီး CN ပစ္စည်းနံပါတ်အပြည့်အစုံ၊ ချဲ့ထွင်မော်ဂျူလ်များနှင့် မြေပုံဝိုင်ယ်အား ကိုက်ညီအောင်လုပ်ရမည်။

သဟဇာတဖြစ်မှုနှင့် မှာယူရန် မှတ်ချက်များ

6ES7216-2BD23-0XB8 ကို မှာယူရန်မှီအရင် 0XB8 အဆောက်အအုံနံပါတ်၊ AC မှုန်ဝါးပေးသည့်စနစ်၊ ရিলေး-အထွက် ဝိုင်ယာချိတ်ဆက်မှု၊ လက်ရှိပရိုဂရမ်နှင့် ချဲ့ထွင်မှုမော်ဒြူလ်များကို အတည်ပြုပါ။

ကိုက်ညီမှုစစ်ဆေးရေးစာရင်း

• စက်တပ်ဆင်ထားသော S7-200 CN CPU 226 နှင့် အပြည့်အစုံ 6ES7216-2BD23-0XB8 အမှာစာနံပါတ်ကို ကိုက်ညီအောင်လုပ်ပါ။
• အစားထိုးရန်မှီအောင် ၁၆ ခုပါ အန်တီဂရိတ် ရিলে အထွက်များ၏ ၈၅–၂၆၄ V AC ပေးစွမ်းအားနှင့် ဝိုင်ယ်ရင်းချိတ်ဆက်မှုကို စစ်ဆေးပါ။
• စက်တပ်ဆင်ထားသော ပရိုဂရမ်ကို ထိန်းသိမ်းပြီး RS-485 ဆက်သွယ်ရေးပေါ်တ်နှစ်ခုလုံး၏ ချိတ်ဆက်မှုကို စစ်ဆေးပါ။
• စတေရှင်တွင် ဖွဲ့စည်းပေးထားသော မှုန်းမှုန်းချိတ်ဆက်မှုများ ခုနစ်ခုထက်မပိုစေဘဲ လက်ရှိပရောဂျက်နှင့် နှိုင်းယှဉ်စစ်ဆေးပါ။
