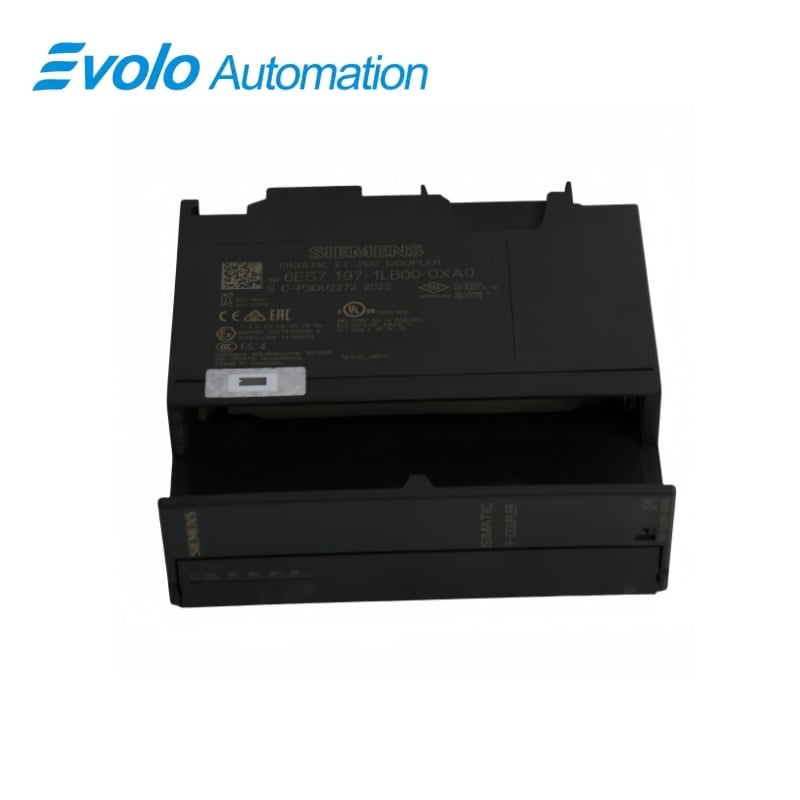

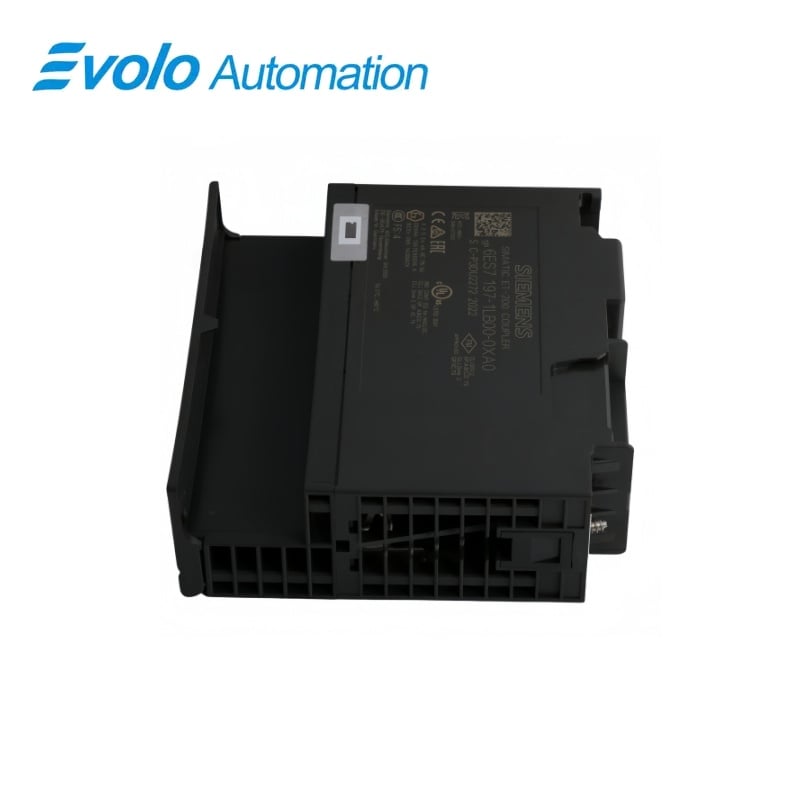

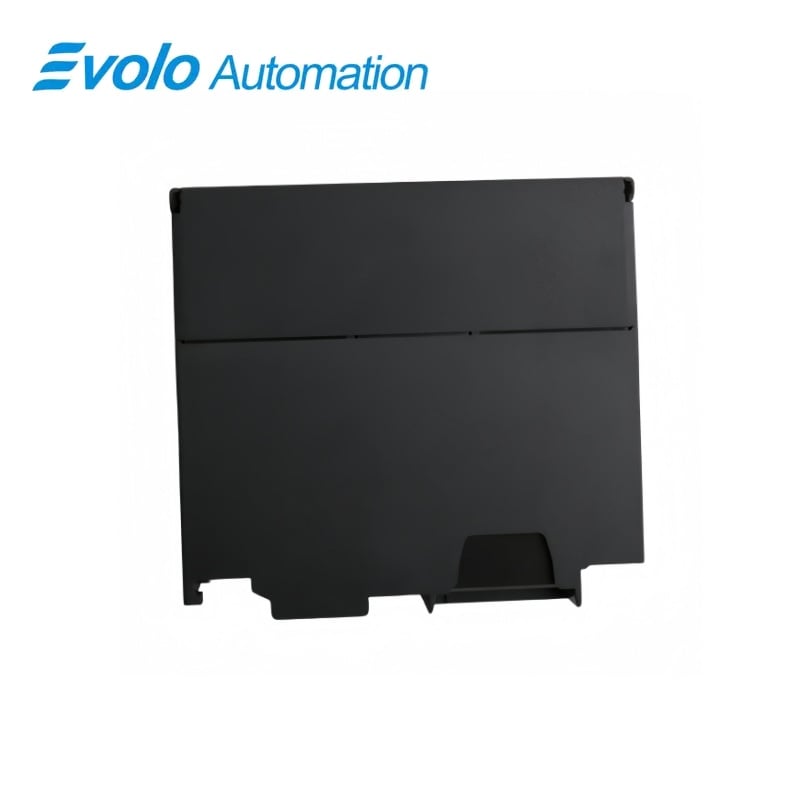

ဆိုင်မန်စ် ၆ES၇၁၉၇-၁LB၀၀-၀XA၀ SIMATIC S၇ Y-Coupler အတွက် အပိုမော်ဂျူယ်များ အစားထိုးရန်

အကြမ်းဖျင်း

ဆီမင်းစ် စက်မှုအလိုအလျောက်ထိန်းချုပ်မှု

ဆိုင်မန်စ် ၆ES၇၁၉၇-၁LB၀၀-၀XA၀ SIMATIC S၇ Y-Coupler အတွက် အပိုမော်ဂျူယ်များ အစားထိုးရန်

Y-coupler for a PROFIBUS DP Y-Link with redundant controllers.

အကျဉ်းချုပ်

အမှတ်တံဆိပ်	Siemens
မော်ဒယ်	6ES7197-1LB00-0XA0
ထုတ်ကုန်အမျိုးအစား	SIMATIC S7 Y-coupler
အဓိက လုပ်ဆောင်ချက်	Connects a lower-level DP system through a Y-Link
သဟဇာတဖြစ်သော စီရီးများ	Redundant PROFIBUS DP controller systems

တွဲဖက်ခြင်း

SIMATIC S7 Y-coupler for a redundant-controller Y-Link.

ဘတ်စ်အင်တာဖေစ်

Lower-level PROFIBUS DP at 45.45 kbit/s to 12 Mbit/s.

ပုံပြင်

Select the bus module, termination and permitted DP-device count for the installation.

ထုတ်ကုန်အကြောင်းအရာ

6ES7197-1LB00-0XA0 is a SIMATIC S7 Y-coupler used to set up a Y-Link for redundant controllers. The lower-level PROFIBUS DP system supports transmission rates from 45.45 kbit/s to 12 Mbit/s.

မှာယူမှုအတွက် အာရုံစိုက်ရန် အချက်များ - အစားထိုးမည့်အခါတွင် Y-Link အက်ကျူရှီတက်ချာ၊ ဘပ်စ် မော်ဂျူယ် ပါဝါဖီဒ်နှင့် အဆင့်နိမ့် DP-ဒီဗိုက်စ် အရေအတွက်ကို စစ်ဆေးပါ။

အဓိကဆိုင်ရာ လုပ်ဆောင်ချက်များ

အပိုမံစနစ် ချိတ်ဆက်မှု

အပိုမံထောက်ပံ့သည့် ကွန်ထရိုလာများနှင့် အသုံးပြုသည့် Y-Link ချိတ်ဆက်မှုကို တည်ဆောက်ပါသည်။

PROFIBUS DP ကွန်ရက်

လွှဲပေးရေးနှုန်း ၁၂ Mbit/s အထိ ပံ့ပိုးပေးနိုင်သည့် အဆင့်နိမ့် DP မော်စတာ စနစ်ကို ပံ့ပိုးပေးသည်။

စနစ် ရှုထောင်ရေး

ချိတ်ဆက်ထားသည့် DP စနစ်အတွက် ရောဂါရှာဖွေရေး လုပ်ဆောင်ခွင့်ကို ပေးပါသည်။

တရားဝင် အသေးစိတ်အချက်အလက်များ

ပါဝါ ဖောက်ထွက်မှု ဒီဇိုင်း	ဘပ်စ် မော်ဂျူလ်မှတဆင့်
ခွင့်ပြုထားသည့် DC ဗို့အား	၂၀.၄ မှ ၂၈.၈ ဗို့
အများဆုံး လျှပ်စီးအသုံးပြုမှု	300 mA
ပုံမှန်စွမ်းအင်ဆုံးရှုံးမှု	1 W
အဆင့်နိမ့် DP လွှဲပေးရေးနှုန်း	45.45 kbit/s မှ 12 Mbit/s
အဆင့်နိမ့် DP အဆုံးသတ်မှု	အက်တစ်ဖ်ဘပ်စ် အဆုံးသတ် ပါရာမီတာ
RS 485 ပြန်လည်ထုတ်လွှင့်သည့် ကိရိယာများ	၉ အထိ
DP ကိရိယာ စွမ်းရည်	၃၁; RS 485 ပြန်လည်ထုတ်လွှင့်သည့် ကိရိယာများ သို့မဟုတ် OLM/OBT ဖြင့် ၆၄ အထိ
ပါရာမီတာ သတ်မှတ်ခြင်း တယ်လီဂရမ်	၂၄၄ ဘိုက်
လျှပ်စစ်အိပ်ချမှတ်မှု	အောက်ခြေ DP မော်စတာစနစ် သို့မဟုတ် အခြားစနစ်များနှင့် ခွဲခြားထားသည်
ကာကွယ်မှု အဆင့်	IP20
အရွယ်အစား	40 × 125 × 130 mm
အလားတူ အမှတ်	200 g

တရားဝင်အရင်းအမြစ် -  Siemens မှ 6ES7197-1LB00-0XA0 အတွက် နည်းပညာစာရွက်စာတမ်း .

မေးလေ့ရှိသောမေးခွန်းများ

6ES7197-1LB00-0XA0 ကို အပိုမှုန်းထားသည့် ထိန်းချုပ်မှုစနစ်များအတွက် Y-Link တည်ဆောက်ရန် အသုံးပြုနိုင်ပါသလား။

ကူပလားသည် အပိုမှုန်းထားသည့် ထိန်းချုပ်မှုစနစ်များတွင် Y-Link အတွက် ဒီဇိုင်းထုတ်ထားသည်။

6ES7197-1LB00-0XA0 ဖြင့် ကိုယ်တိုင်သတ်မှတ်နိုင်သည့် PROFIBUS DP အမြန်နှုန်းများမှာ အားလုံးပါဝင်သည်။

အောက်ခြေ DP စနစ်သည် ၄၅.၄၅ kbit/s မှ ၁၂ Mbit/s အထိ အလုပ်လုပ်သည်။

6ES7197-1LB00-0XA0 သည် repeater မပါဘဲ DP device မည်မျှအထိ စီမံခန့်ခွဲနိုင်ပါသလဲ။

အဆင့်နိမ့် DP စနစ်သည် repeater မပါဘဲ DP device ၃၁ ခုအထိ ခွင့်ပြုပါသည်။

6ES7197-1LB00-0XA0 မှတဆင့် ချိတ်ဆက်ထားသော DP device အရေအတွက်ကို တိုးချဲ့နိုင်ပါသလဲ။

RS 485 repeater သို့မဟုတ် OLM/OBT များကို အသုံးပြုပါက စာရေးထားသော အများဆုံးအရေအတွက်သည် device ၆၄ ခုအထိ တက်လာပါသည်။

6ES7197-1LB00-0XA0 ကို မည်သို့ ပေးစွမ်းအားဖေးမှုပေးပါသလဲ။

Coupler သည် bus module မှတဆင့် 20.4 မှ 28.8 V DC အတွင်းရှိသော ပေးစွမ်းအားဖေးမှုကို ရယူပါသည်။

6ES7197-1LB00-0XA0 သည် ရှုထောင်ရေးအချက်အလက်များကို ပေးစွမ်းပါသလဲ။

Coupler သည် အဆင့်နိမ့် DP စနစ်အတွက် ရှုထောင်ရေးလုပ်ဆောင်ခွဲမှုရှိပါသည်။

6ES7197-1LB00-0XA0 အတွက် မည်သည့် enclosure protection ကို ပေးစွမ်းရမည်နဲ့ အတူ အကောင်းဆုံးဖြစ်ပါသလဲ။

IP20 rating သည် သင့်လျော်သော ကာကွယ်မှုပေးထားသော enclosure အတွင်း တပ်ဆင်ရန် လိုအပ်ပါသည်။

သဟဇာတဖြစ်မှုနှင့် မှာယူရန် မှတ်ချက်များ

၆ES7197-1LB00-0XA0 အော်ဒါမပေးမီတွင် ထည့်သွင်းတပ်ဆင်ထားသော ကွန်ရက်နှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးရန် အပိုလုပ်ဆောင်ခွင့်ရှိသော Y-Link တည်နေရာ၊ ဘတ်စ်မော်ဂျူယ် ပေးစွမ်းမှု၊ အဆုံးသတ်မှုနှင့် DP ကိရိယာအရေအတွက်ကို အတည်ပြုပါ။

ကိုက်ညီမှုစစ်ဆေးရေးစာရင်း

• ဤ Y-ကော်ပလာကို အပိုလုပ်ဆောင်ခွင့်ရှိသော ထိန်းချုပ်မှုယူနစ်များအတွက် Y-Link စီစဥ်မှုအတွင်းတွင်သာ အသုံးပြုပါ။ ထည့်သွင်းတပ်ဆင်ထားသော ဘတ်စ်မော်ဂျူယ်ကို စစ်ဆေးပါ။
• ဘတ်စ်မော်ဂျူယ် ပေးစွမ်းမှုသည် ၂၀.၄–၂၈.၈ ဗို့အထိ DC အတွင်းတွင် ရှိနေကြောင်းနှင့် အဆင့်နိမ့် PROFIBUS DP အပိုင်းသည် မှန်ကန်စွာ အဆုံးသတ်ထားကြောင်း စစ်ဆေးပါ။
• ချိတ်ဆက်ထားသော DP ကိရိယာများကို ရေတွက်ပါ။ ရီပিটာများမပါဘဲ ၃၁ ခုအထိ သို့မဟုတ် RS 485 ရီပီတာများ (သို့မဟုတ် OLM/OBT) ဖြင့် စာရင်းပြုစုထားသည့်အတိုင်း ၆၄ ခုအထိ ဖြစ်နိုင်ပါသည်။
• အဆင့်နိမ့် DP လွှင်ပေးမှုနှုန်းကို စာရင်းပြုစုထားသည့် ၄၅.၄၅ kbit/s မှ ၁၂ Mbit/s အတွင်း ကိုက်ညီအောင် ပြုလုပ်ပါ။ ထို့အပ alongside IP20 စက်ပစ္စည်းများအတွက် သင့်တော်သော အကာအကွယ်အိုင်းအိုင်းကို ပေးစွမ်းပါ။
