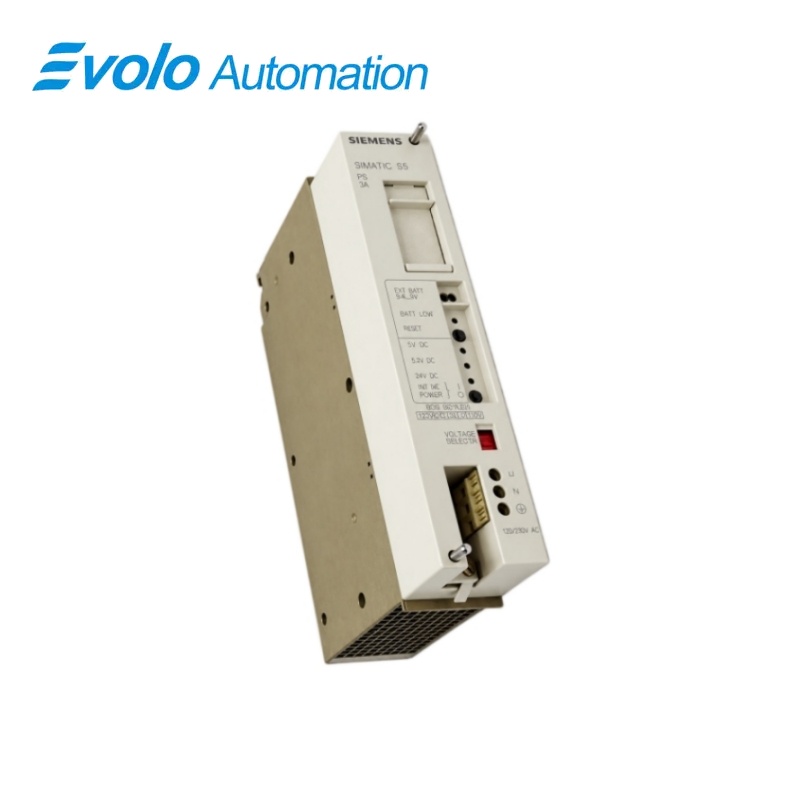

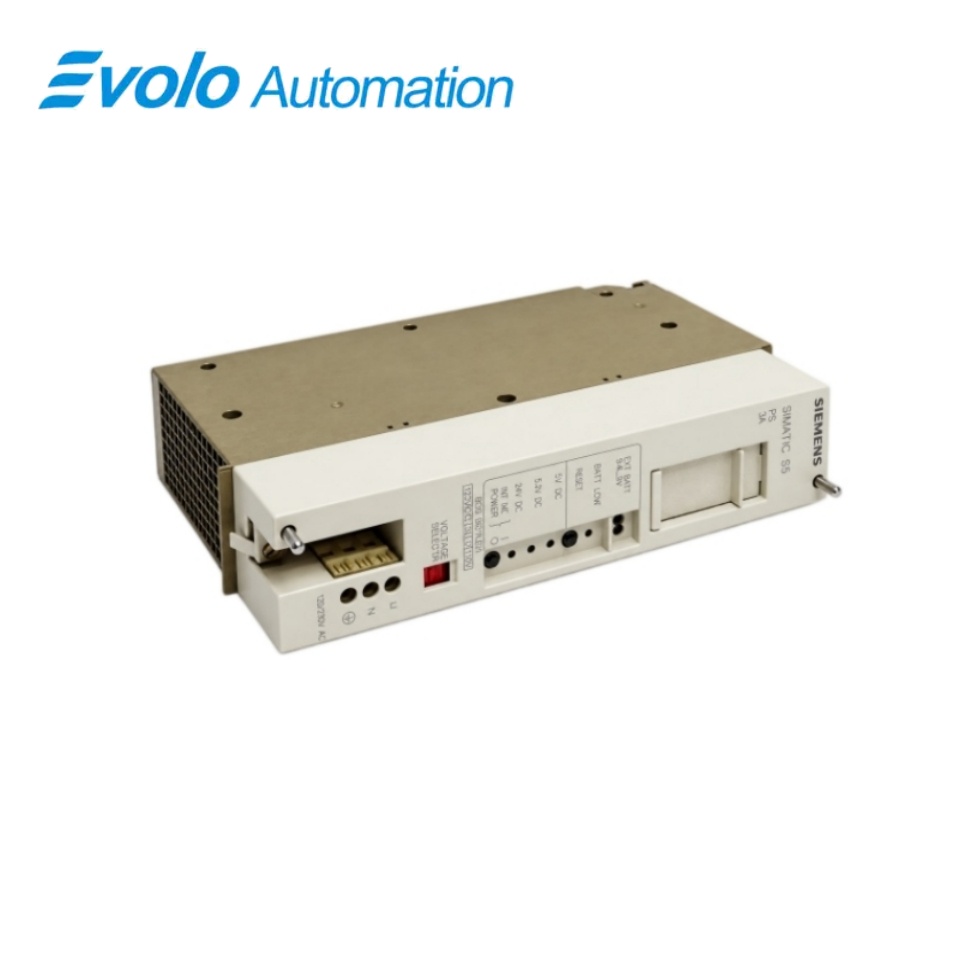

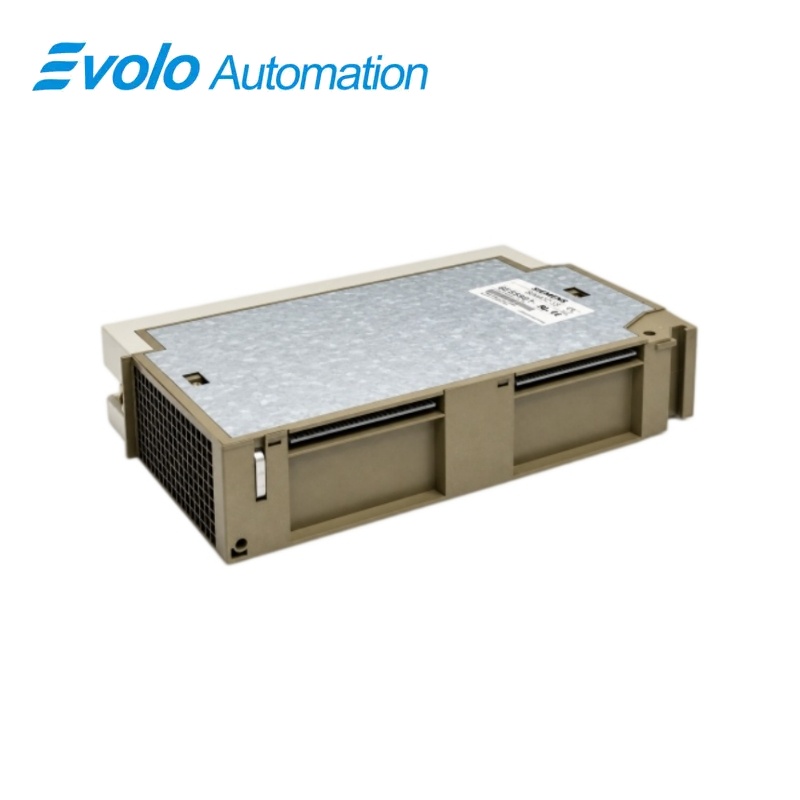

ဆိုင်မန်စ် ၆အက်စ်၅၉၅၁-၇အယ်လ်ဘီ၂၁ စီမက်တစ် အက်စ်၅ ပီအက်စ် ၉၅၁ ပါဝါ ဖောက်နေးစီ

အကြမ်းဖျင်း

SIMATIC S၅ • PS ၉၅၁ ပါဝါစပလိုင်

၆ES၅၉၅၁-၇LB၂၁ SIMATIC S၅ PS ၉၅၁ ပါဝါစပလိုင်

s၅-၁၁၅U/H အတွက် ၁၂၀/၂၃၀ V AC ပါဝါစပလိုင်၊ အဓိကအထွက်သည် ၅ V DC, ၃ A ဖြစ်သည်။

အကျဉ်းချုပ်

အမှတ်တံဆိပ်	Siemens
မော်ဒယ်	6ES5951-7LB21
ထုတ်ကုန်အမျိုးအစား	PS ၉၅၁ ပါဝါစပလိုင်မော်ဂျူ
အဓိက လုပ်ဆောင်ချက်	၁၂၀/၂၃၀ V AC ကို ၅ V DC, ၃ A သို့ပြောင်းပေးသည်။
သဟဇာတဖြစ်သော စီရီးများ	SIMATIC S5-115U/H

အင်ပုတ် ရွေးချယ်မှု

မီးလိုင်းချိတ်ဆက်မှုအတွက် ၁၂၀ ဗို့အား (V) သို့မဟုတ် ၂၃၀ ဗို့အား (V) AC ထည့်သွင်းရေးချိန်ညှိမှုကို ရွေးချယ်ပါ။

ထိန်းညှိမှု လျှပ်စစ်ဓားပေါ်မှ အားဖောက်နေသော လျှပ်စစ်ဓားပေါ်

အဓိက ၅ ဗို့အား (V) ထွက်ပေါက်သည် ထိန်းချုပ်မှုစက်ပုံစဥ်များကို အားဖေးမှုပေးပါသည်။ အဖူးအပေါက်အပိုများသည် PG/OP နှင့် ၂၄ ဗို့အား (V) စက်ပုံစဥ်များအတွက် အားဖေးမှုပေးပါသည်။

အစားထိုးမှုစစ်ဆေးခြင်း

PS 951 ပစ္စည်းအများအပြားကို အပြည့်အစုံ ကိုက်ညီအောင်လုပ်ပြီး တပ်ဆင်ထားသော ရက်ခ် လျှပ်စီးကြောင်းလိုအပ်ချက်ကို တွက်ချက်ပါ။

ထုတ်ကုန်အကြောင်းအရာ

6ES5951-7LB21 pS 951 သည် SIMATIC S5-115U/H ထိန်းချုပ်မှုစက်အတွက် ပါဝါပေးစက်မော်ဂျူယ်ဖြစ်ပါသည်။ ၎င်း၏ ရွေးချယ်နိုင်သော ၁၂၀/၂၃၀ ဗို့အား (V) AC ထည့်သွင်းမှုသည် ၅ ဗို့အား (V) DC၊ ၃ အာမ်ပီယာ (A) အဓိက ထိန်းချုပ်မှုပေးစက်ကို ထောက်ပံ့ပေးပါသည်။

ဤပိုင်းစိတ်သည် ၅.၂ ဗို့အား (V) PG/OP ထွက်ပေါက်နှင့် ၂၄ ဗို့အား (V) အဖူးအပေါက်အပိုကိုလည်း ပေးစက်ပါသည်။ Siemens သည် ဤအပိုပစ္စည်းကို ဘက်အာတီရီမှုန်းမှုမပါဘဲ ပေးပေးပါသည်။

မှာယူမှုအတွက် အာရုံစိုက်ရန် အချက်များ - တပ်ဆင်ထားသော PS 951 ထည့်သွင်းရေးချိန်ညှိမှု၊ ၃ အာမ်ပီယာ (A) ရက်ခ် လျှပ်စီးကြောင်းလိုအပ်ချက်နှင့် ဘက်အာတီရီမှုန်းမှုစီစဉ်မှုကို အပြည့်အစုံအမိန့်ကုဒ်နှင့် နှိုင်းယှဉ်ပါ။

အဓိကဆိုင်ရာ လုပ်ဆောင်ချက်များ

S5 ထိန်းချုပ်မှုစက်ပါဝါ

၅ ဗို့အား (V) အဓိက ထွက်ပေါက်သည် အနောက်တွင် ၃ အာမ်ပီယာ (A) အထိ ထိန်းချုပ်မှုစက်ပုံစဥ်များကို အားဖေးမှုပေးပါသည်။

အဖူးအပေါက်အပိုများသည် သီးခြားဖြစ်ပါသည်။

ယူနစ်သည် PG/OP ပစ္စည်းများအတွက် ၅.၂ ဗိုလ့်ခ် ချိတ်ဆက်မှုနှင့် ၂၄ ဗိုလ့်ခ် အထောက်အပံ့ အထွက်ကို ပေးစေသည်။

ထည့်သွင်းမှု စောင်းကြည့်ခြင်းနှင့် ကာကွယ်မှု

ပါဝါဖောက်နီစီသည် မီန်းမှုန်းခြင်းကို အနည်းဆုံး ၂၀ မီလီစက္ကန်း ထောက်ပံ့ပေးပြီး လျှပ်စစ် အတိုချိုးကာကွယ်မှုကို ပေးစေသည်။

တရားဝင် အသေးစိတ်အချက်အလက်များ

၁၂၀ ဗိုလ့်ခ် ချိန်ညှိမှုတွင် ခွင့်ပြုထည့်သွင်းမှု အကွာအဝေး	၉၄ မှ ၁၃၂ ဗိုလ့်ခ် AC
၂၃၀ ဗိုလ့်ခ် ချိန်ညှိမှုတွင် ခွင့်ပြုထည့်သွင်းမှု အကွာအဝေး	၁၈၇ မှ ၂၆၄ ဗိုလ့်ခ် AC
စံသတ်မှတ်ထားသော မီးလိုင်း ကြိမ်နှုန်း	၅၀ ဟာဇ်
ခွင့်ပြုထားသော လိုင်း ကြိမ်နှုန်း	47 မှ 63 Hz
၁၂၀ ဗိုလ့်ခ် AC တွင် အဆင့်သတ်မှတ်ထည့်သွင်းမှု လျှပ်စစ်စီးကြောင်း	၀.၅၅ အာမ်ပီယာ
၂၃၀ ဗိုလ့်ခ် AC တွင် အဆင့်သတ်မှတ်ထည့်သွင်းမှု လျှပ်စစ်စီးကြောင်း	၀.၃၃ အာမ်ပီယာ
အများဆုံး စတင်ချိန် လျှပ်စီးကြောင်း	အဆင့်သတ်မှတ်ထည့်သွင်းမှု လျှပ်စစ်စီးကြောင်း၏ ၁၅ ဆ
I²t တန်ဖော်ပေးမှုတန်ဖော်	0.135 A²s
လုပ်ဆောင်နေသော ပါဝါသုံးစွဲမှု	44.8 W
အဓိက ၅ V ထွက်ပေးမှု ခွင့်လွင့်ချက်	±1.5%
အဓိက ထွက်ပေးမှု လျှပ်စီးကြောင်း ခွင့်လွင့်ချက်	0.3 မှ 3 A
PG/OP ထွက်ပေးမှု ဗို့အားနှင့် ခွင့်လွင့်ချက်	5.2 V DC ±1.5%
PG/OP ထွက်ပေးမှု အများဆုံး လျှပ်စီးကြောင်း	1 A
အထေက်ပေးသည့် ဗို့အားနှင့် ခွင့်လွှတ်ခံရမည့် အများဆုံး အဖြစ်အပ်မှု	24 V DC ±5%
အထေက်ပေးသည့် အများဆုံး လျှပ်စီးကြောင်း	0.2 A
အနည်းဆုံး မိုင်းန်း ဘပ်ဖာ	အနည်းဆုံး ထည့်သွင်းသည့် ဗို့အားတွင် ၂၀ မိုင်လီစက္ကန့်
ကာကွယ်မှုအတန်းအစား	Class 1
ကွဲပါးသည့် စမ်းသပ်မှု ဗို့အား	၂၇၀၀ V DC
ပုံမှန် မော်ဂျူး စွမ်းအင်ဆုံးရှုံးမှု	၁၉.၈ W
အမော်ဂျူလ်၏ ခန့်မှန်းအလေးချိန်	1.6 KG

တရားဝင်အရင်းအမြစ် - ဆိုင်မန်းစ် S5-115U ပရိုဂရမ်မ်ရေးသည့် ထိန်းချုပ်မှုကိရိယာ လက်စွဲစာအုပ် .

မေးလေ့ရှိသောမေးခွန်းများ

6ES5951-7LB21 ကို ၁၂၀ V သို့မဟုတ် ၂၃၀ V AC မှ လျှပ်စီးကြောင်းဖောက်ထုတ်နိုင်ပါသလား။

ဟုတ်ကဲ့၊ ၎င်း၏ ထည့်သွင်းသည့် ရွေးချယ်မှုကိရ်ယာသည် ချိတ်ဆက်ထားသည့် လျှပ်စီးကြောင်းအတိုင်း အသုံးပြုနိုင်ပါသည်။

6ES5951-7LB21 သည် ၅ V ရက်ခ် လျှပ်စီးကြောင်းကို မည်မျှပေးနိုင်ပါသနည်း။

အဓိက ထိန်းချုပ်မှု အထွက်သည် အမ်ပီယာ ၃ ဖြင့် စံသတ်မှတ်ထားပါသည်။ ထို့ကြောင့် တပ်ဆင်ထားသော မော်ဂျူလ် ဘော်ဒီအား ထိုကန့်သတ်ချက်အတွင်းတွင်သာ ထားရမည်။

၆အက်စ်၅၉၅၁-၇အယ်လ်ဘီ၂၁ မှ မည်သည့် ပီဂီ သို့မဟုတ် အော်ပရေတာ ပေးစေးမှု ရနှိုင်ပါသနည်း။

အထူးပြုထားသော ပီဂီ/အော်ပရေတာ အထွက်သည် ဗိုးအား ၅.၂ ဒီစီ ကို အမ်ပီယာ ၁ အထိ ပေးစေးနိုင်ပါသည်။

၆အက်စ်၅၉၅၁-၇အယ်လ်ဘီ၂၁ သည် အထောက်အကူဖြစ်သော ၂၄ ဗိုးအား ပေးစေးမှုကို ပေးစေးပါသလား။

ဟုတ်ကဲ့၊ ၎င်းတွင် အမ်ပီယာ ၀.၂ အထိ စံသတ်မှတ်ထားသော ၂၄ ဗိုးအား ဒီစီ အထောက်အကူ အထွက် ပါဝင်ပါသည်။

၆အက်စ်၅၉၅၁-၇အယ်လ်ဘီ၂၁ သို့ မိုင်းန်း ပေးစေးကို ချိတ်ဆက်ရန် အလုပ်လုပ်မှုမှီ ဘာကို စစ်ဆေးရမည်နည်း။

ထည့်သွင်းသော ဗိုးအား ရွေးချယ်မှုကို သင့်လျော်စွာ ချိန်ညှိပြီး ပေးစေး ကြိုးများကို သတ်မှတ်ထားသော L1၊ N နှင့် ကာကွယ်ရေး မြေကြီး ထိပ်တွင် ချိတ်ဆက်ပါ။

၆အက်စ်၅၉၅၁-၇အယ်လ်ဘီ၂၁ သည် မိုင်းန်း ဖြတ်တောက်မှုကို မည်မျှကြာကြာ ခံနိုင်ပါသနည်း။

သတ်မှတ်ထားသော အနည်းဆုံး မိုင်းန်း ဖြတ်တောက်မှု ခံနိုင်မှု အချိန်မှာ အနည်းဆုံး ထည့်သွင်းသော ဗိုးအားတွင် မိလီစက္ကန်ဒ် ၂၀ ဖြစ်ပါသည်။

၆အက်စ်၅၉၅၁-၇အယ်လ်ဘီ၂၁ နှင့်အတူ ဘက်အ်ထ်ထရီ အပိုပေးပါသလား။

ဆိုင်မန်းက ဤအပိုစိတ်စာရင်းကို ဘက်အားထောက်ပံ့မှုဘက်ထရီများ မပါသည့်အတိုင်း ထောက်ပံ့ပေးသည်ဟု သတ်မှတ်ထားသည်။

သဟဇာတဖြစ်မှုနှင့် မှာယူရန် မှတ်ချက်များ

၆ES၅၉၅၁-၇LB၂၁ ကို မှာယူရန်မှီအတိုင်း အရင်ဆုံး စစ်ဆေးပါ။ အပိုစိတ် -၇LB၂၁ အများအားဖြင့် ၁၂၀/၂၃၀ ဗို့အား AC ချိတ်ဆက်မှုနှင့် ၃ A ထိန်းချုပ်မှုလော့ဒ်ကို ကိုက်ညီမှုရှိမှုကို စစ်ဆေးပါ။ ဤအပိုစိတ်ကို ဘက်အားထောက်ပံ့မှုဘက်ထရီများ မပါသည့်အတိုင်း ထောက်ပံ့ပေးသည်ဟု သတ်မှတ်ထားသည်။

S၅-၁၁၅U/H အစားထိုးစာရင်း

• လက်တွေ့တွင် ၁၂၀ ဗို့အား သို့မဟုတ် ၂၃၀ ဗို့အား AC မှုန်းမှုအတွက် ဗို့အားရွေးချယ်မှုကို ချိန်ညှိပါ။
• ၃ A မှုန်းမှုကို ရွေးချယ်ရာတွင် CPU နှင့် ချိတ်ဆက်ထားသည့် မော်ဂျူးများ၏ ၅ ဗို့အားသုံးစွဲမှုကို ထည့်သွင်းစဉ်းစားပါ။
• ရက်ခ်၊ PS ၉၅၁ ချိတ်ဆက်မှုစီစဥ်မှုနှင့် ဘက်အားထောက်ပံ့မှုဘက်ထရီလိုအပ်ချက်ကို စစ်ဆေးပါ။
• လျော့နည်းသည့် -၇LD၂၁ အမျိုးအစားကို အလိုအလျောက် အစားထိုးအသုံးပြုနိုင်သည့် အပိုစိတ်အဖြစ် မကြိုးစားပါ။
