ဆီလျော်သော
မူရင်းနေရာ: |
အမေရိကန်ပြည်ထောင်စု |
ဘရုံဒ်နာမည်: |
Bently Nevada |
မိုဒယ်နံပါတ်: |
330905-00-21-05-02-CN |
ပို့ဆောင်ရေးအသေးစိတ်များ: |
မူရင်းအသစ် စက်ရုံဖြင့်ပိတ်ပေးထားခြင်း |
ပို့ဆောင်မှုကာလ |
၅-၇ ရက် |
ငွေပေးချေရာသီးခြား: |
T⁄T |
ပျံ့နှံ့မှု: |
စတော့ရှိသည် |
အမြန်အသေးစိတ်
|
ချိတ်ဆက်မှုမရှိသော အလျားရွေးချယ်မှု |
0 mm |
|
အလုံးစုံအလျားရွေးချယ်မှု |
၂၁၀ မင် |
|
ကေဘယ်လ်အရှည် ရွေးချယ်စရာ: |
၀.၅ မီတာ (၂၀ လက်မ) |
|
ကွန်နက်တာနှင့် ကေဘယ်ရွေးချယ်မှု |
မိုက်ခရိုဆိုက်ဇီယမ် ClickLoc ကွန်နက်တာ၊ စံကေဘယ်လိုင်း |
|
အေဂျင်စီ အတည်ပြုချက် ရွေးချယ်စရာ: |
အတည်ပြုချက်အများအပြား |
|
ပရိုဘ်ကိုယ်ထည် ချိတ်အပိုင်း |
M10X1 ချောင်း |
|
အများဆုံးချိတ်ဆက်နိုင်သည့် အရှည် |
15 mm |
|
အရွယ်အစား: |
1.8x1.6x63 စင်တီမီတာ |
|
အလေးချိန်: |
၅၀ ကီလိုဂရမ် |
ဖော်ပြချက်

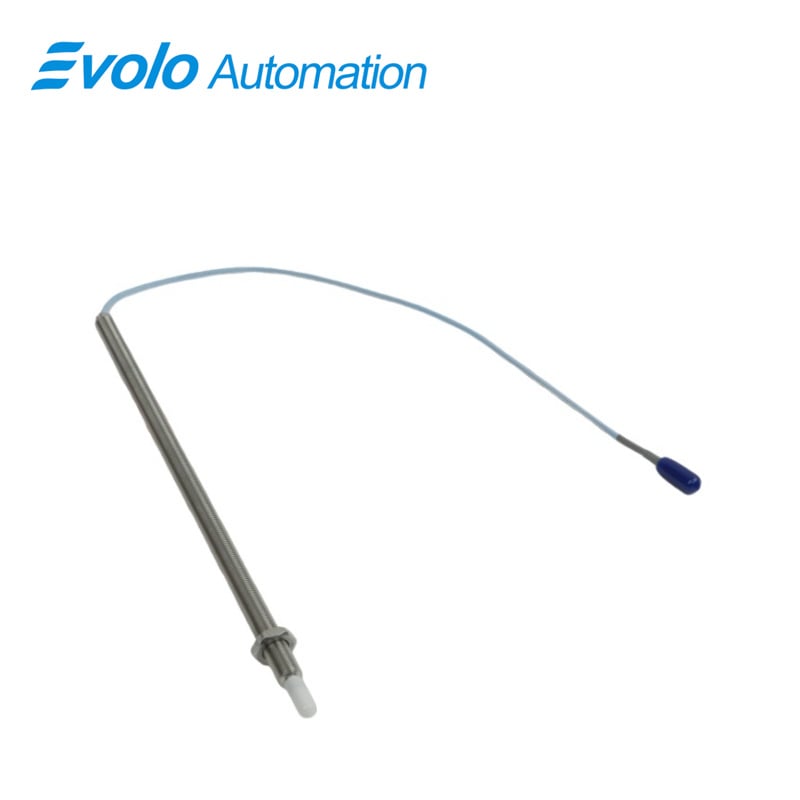

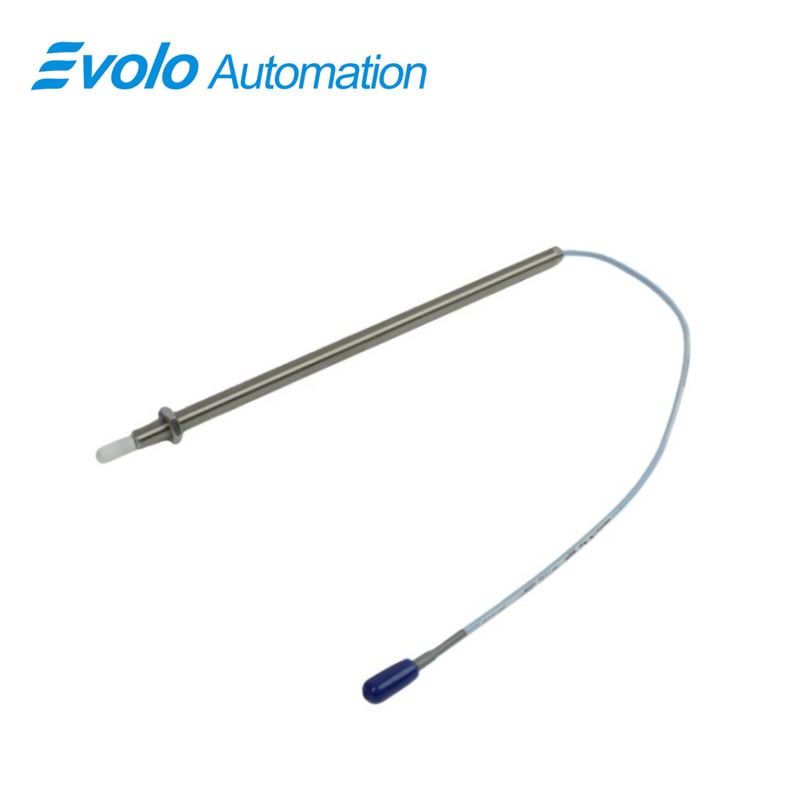

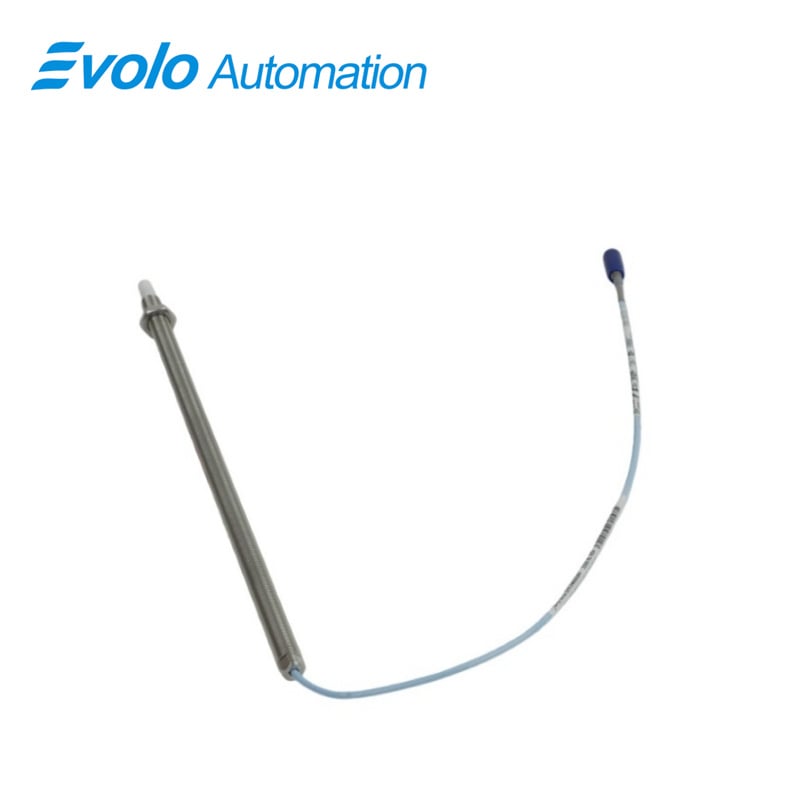

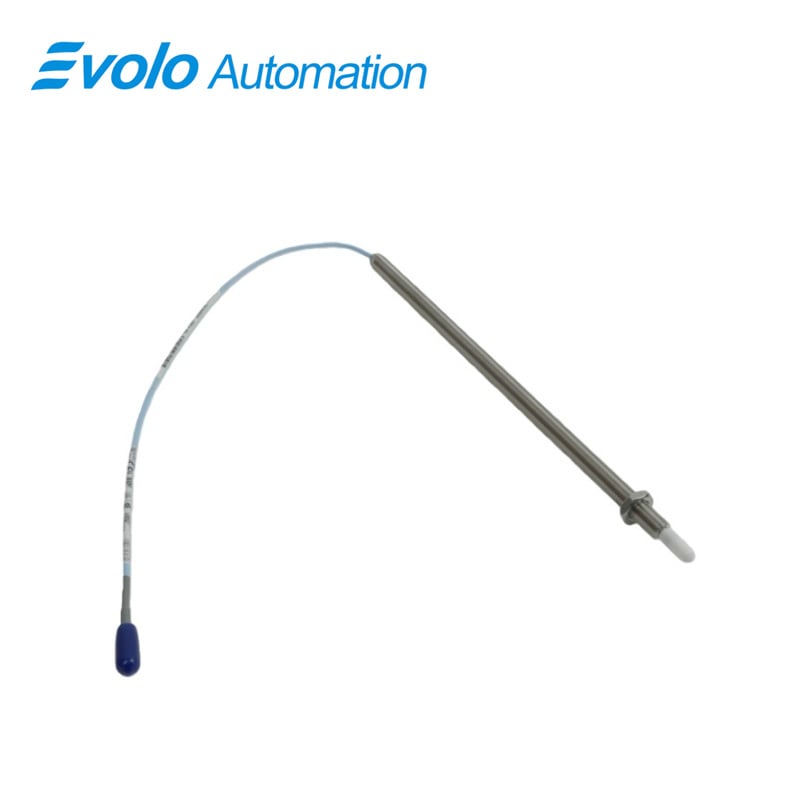

၎င်း 330905-00-21-05-02-CN 3300 NSv အနီးစပ်ခွဲခြမ်းစိတ်ဖြာမှု ပရိုဘ် သည် အလှည့်အပေါက်လေအော်က်မှုန်းစက်များ၊ အအေးချိန်အော်က်မှုန်းစက်များ၊ လုပ်ငန်းစဉ်ဓာတ်ငွေ့အော်က်မှုန်းစက်များနှင့် နေရာကျဉ်းများတွင် အသုံးပြုရန် ဒီဇိုင်းထုတ်ထားပါသည်။ စုစုပေါင်းအမြင့် ၂၁၀ မီလီမီတာရှိသော ကိုယ်ထည်နှင့် M10×1 ချောင်းပေါက်ပါသော ပရိုဘ်ဖြင့် 330905-00-21-05-02-CN 3300 NSv ဤစနစ်သည် နက်ရှိုင်းသော ကောင်တာဘိုး (counterbore) နှင့် မှုန်းမှုန်းသော ဘေးဘက်မြင်ကွင်းများတွင် ကောင်းမွန်စွာ ကူးစက်နိုင်ပါသည်။ ၎င်း၏ ၁.၅ မီလီမီတာ မျဉ်းဖြောင်းအကွာအဝေးနှင့် ၁.၀ မီလီမီတာ အကောင်းဆုံးအကွာအဝေးသည် ၅၁ မီလီမီတာထက် သေးငယ်သော ရှာဖ်များပေါ်တွင် တိကျသော အချင်းဝိုင်း ဗိုင်းဘရေးရှင်းတိုင်းတာမှုများကို ပေးစေပြီး သေးငယ်သော အပြန်အလှန်မှုန်းမှုန်းသော မျက်နှာပုံများပေါ်တွင် အလုံးစဥ် အနေအထား ရှာဖွေမှုကို ပေးစေပါသည်။ ပရိုဗ်၏ PPS အဖျားနှင့် ၃၀၄ SST အဖုံးသည် −၅၂°C မှ +၁၇၇°C အထိ အပူခါးမှုများကို ခံနိုင်ရည်ရှိပါသည်။ ၅၀ Ω ထွက်ပေါ်မှုသည် PLCs၊ DCS နှင့် ကာကွယ်ရေးမော်ဂျူလ်များသို့ တိုက်ရိုက် ပေးပို့နိုင်ပါသည်။ ၀.၅ မီတာ သေးငယ်သော ကော်အက်စီယယ် (coaxial) ClickLoc ကြိုးသည် အသံညစ်မှုအနည်းဆုံးဖြင့် စိတ်ခေါ်မှုများကို အာမခံပေးပြီး ၀.၂–၁.၅ mm² အထိ လုပ်ကွက်တွင် ကြိုးချိတ်ဆက်မှုများကို ပံ့ပိုးပေးပါသည်။ 330905-00-21-05-02-CN 3300 NSv ဤစနစ်သည် Keyphasor အဆင့်ညွှန်ပေးသော ပုလ်စ်များကိုလည်း ထုတ်လုပ်ပေးပြီး ရိုတာထိန်းချုပ်မှုအတွက် သုညအမြန်နှုန်းကို ရှာဖွေနိုင်ပါသည်။ ဒီဇိုင်းသည် NSv ပရိုဗ်များနှင့် အဆက်ကြိုးများကုန်သော 3300 RAM နှင့် 3000/7000 အမျိုးအစားစနစ်များမှ အဆင့်မြှင့်တင်မှုများကို ဖော်ဆောင်ပေးပါသည်။ ရွှေသုတ်ထားသော ကော်နက်တာများနှင့် CableLoc ချိတ်ဆက်မှုများသည် ပရိုဗ်နှင့် ကြိုးကြား ချိတ်ဆက်မှုကို ခိုင်မာစေပြီး ကော်နက်တာ ကာကွယ်ရေးများသည် အရည်များကို ပိတ်ဆို့ပေးကာ သန့်ရှင်းသော စိတ်ခေါ်မှုများကို ထိန်းသိမ်းပေးပါသည်။
အသုံးပြုမှုများ
အသွေးတွေ့ တုန်းလှုပ်ရှားခြင်း တိုင်းတာမှုကို အသေးစား ဝါးမျှင်များအပေါ်တွင်
၎င်း 330905-00-21-05-02-CN 3300 NSv ၅၁ မီလီမီတာထက်သေးငယ်သော ရှာဖ်များပေါ်တွင် အတိအကျရှိသော အချင်းဝိုင်းဆိုင်ရာ ကြွခြင်းတိုင်းတာမှုကို ပေးစေပြီး ကြိုတင်သိရှိရေး ထိန်းသိမ်းမှုအတွက် အလွန်အသေးစိတ်သော စိုက်ထားသော စိုက်ထားမှုများကို အလိုအလျောက်ထိန်းချုပ်မှု ထိန်းချုပ်စနစ်များသို့ ပေးပို့ပါသည်။
အောက်ချိုးဘောင် (Thrust Bearings) အတွက် အလျားလိုက် နေရာသတ်မှတ်ခြင်း
အသုံးပြုမှု 330905-00-21-05-02-CN 3300 NSv ၁၅ မီလီမီတာအောက်ရှိ ပုံပဲသော ပစ္စည်းများပေါ်တွင် အလျားလိုက် ရှေးနောက်ရွေ့လျားမှုကို စောင်းကြည့်ခြင်းအတွက် အသုံးပြုပါသည်။ ဘောင်အတွင်း ဖိအားထိန်းချုပ်မှုနှင့် ညီညွတ်မှုစောင်းကြည့်မှုအတွက် အချိန်နှင့်တစ်ပါတ်တွင် ပေးပို့သော အချက်အလက်များကို ပေးစေပါသည်။
အမြန်နှုန်းသုည နှင့် စတင်/ရပ်နေမှု စောင်းကြည့်ခြင်း
Install 330905-00-21-05-02-CN 3300 NSv လုပ်ငန်းစဉ် ကြောင်းပေါင်းစက်များတွင် အမြန်နှုန်းသုညကို အတိအကျဖော်ထုတ်ရန်အတွက် အသုံးပြုပါသည်။ PLC နှင့် DCS စနစ်များတွင် အလိုအလျောက် စတင်/ရပ်နေမှု ယေဘုယျအမိန့်များကို ပံ့ပိုးပေးပါသည်။
Keyphasor အဆင့်အတိုင်းအတာ အကူအညီ အချက်ပေးမှု ထုတ်လုပ်ခြင်း
၎င်း 330905-00-21-05-02-CN 3300 NSv ရိုတာအဆင့် အပေါင်းစပ်မှုအတွက် ယုံကြည်စိတ်ချရသော Keyphasor အချက်ပေးမှုများကို ထုတ်လုပ်ပေးပါသည်။ အလွန်တိကျသော အလိုအလျောက် စောင်းကြည့်မှုနှင့် ထိန်းချုပ်မှုများကို ပေးစေပါသည်။
သတ်မှတ်ချက်များ
|
ပရိုဘ်အပူချိန်အကွာအဝေး |
-52°C မှ +177°C (-62°F မှ +351°F) |
|
သိုလှောင်မှု အပူချိန် |
-52°C မှ +177°C (-62°F မှ +351°F) |
|
ပရိုဘ် အနုတ်ပိုင်း ပစ္စည်း |
ပေါ်လီဖင်နီလင် ဆူเฟိုင် (PPS) |
|
ပရိုဘ် ကိုယ်ထည်ပြုလုပ်သည့် ပစ္စည်း |
AISI 304 သံမဏိ (SST) |
|
ကွင်းလပ်ဆက်ကြိုး |
0.2 မှ 1.5 mm2 (16 မှ 24 AWG)[ဖယ်ရူးများဖြင့် 18 မှ 23 AWG (0.25 မှ 0.75 mm2)] |
|
လိုင်နီယာ အကွာအဝေး: |
1.5 mm (60 mils) |
|
အကြံပြုထားသော Gap Setting: |
1.0 mm (40 mils) |
|
အထွက် အခုန်အခြား |
50 Ω |
|
ပေးစွမ်းမှု အာရုံခံမှု |
ထည့်သွင်းဗို့အား တစ်ဗို့လျှင် အထွက်ဗို့အားတွင် ၂ mV အောက်သာ ပြောင်းလဲခြင်း |
ယှဉ်ပြိုင်မှု အားသာချက်
ကန့်သတ်ထားသောနေရာများတွင် စုပ်သိမ်းထားသော တပ်ဆင်မှု
၂၁၀ မီလီမီတာ အလုံးစုံ အဖွဲ့အစည်းနှင့် M10×1 အမျှောင်းပေါင်းထားသော ပရိုဗ်များသည် 330905-00-21-05-02-CN 3300 NSv နက်ရှိုင်းသော ကောင်တာဘိုး (counterbore) နှင့် ဘေးဘက်မှ မြင်ကွင်းကျဉ်းမှုရှိသော အသုံးပြုမှုများအတွက် အကောင်းဆုံးဖြစ်ပါသည်။
အတိအကျမြင့်မားသော စိုက်ထားသော စိုက်ထားမှုအချက်အလက်များ ထုတ်လုပ်ပေးခြင်း
၁.၅ မီလီမီတာ မှန်ကန်သော အကွာအဝေး၊ ၁.၀ မီလီမီတာ အကောင်းဆုံး အကွာအဝေး၊ ၅၀ Ω အထွက်နှင့် ၂ mV/V အောက် ပေးအပ်မှု အာရုံခံနိုင်မှုတို့ဖြင့် 330905-00-21-05-02-CN 3300 NSv အလိုအလျောက်စနစ်များသို့ တိကျသော ကြွေခြင်းနှင့် နေရာသတ်မှတ်မှုဖတ်ယူမှုများကို ပေးပို့ပါသည်။
အပူခါးမှုနှင့် ဓာတုပစ္စည်းအကူးအပြောင်းကြီးမှုအကွာအဝေး
PPS ပရိုဘ်အဖျားနှင့် 304 စတီလ်သံမဏိအမျေားအားဖြင့် 330905-00-21-05-02-CN 3300 NSv −52°C မှ +177°C အထိ အပူခါးမှုအတွင်းတွင် လုပ်ဆောင်နိုင်ပြီး လုပ်ငန်းစဉ်ကြောင်းချိတ်ဆက်မှုများတွင် ဓာတုပစ္စည်းများနှင့် ထိတွေ့မှုကို ခံနိုင်ရည်ရှိပါသည်။
ပရိုဘ်မှ ကြိုးသို့ ချိတ်ဆက်မှုများကို လုံခြုံစေရန်
မိုင်ခရို ClickLoc ကြိုးချိတ်ဆက်မှုများနှင့် CableLoc ချိတ်ဆက်မှုများသည် 330905-00-21-05-02-CN 3300 NSv နုတ်အား 220 N ဖြင့် ချိတ်ဆက်မှုပေါက်ကွဲမှုကို ကာကွယ်ပေးပြီး အလိုအလျောက်စောင်းကြောင်းစနစ်များတွင် စိတ်ကြိုက်အချက်အလက်များကို ထိန်းသိမ်းပေးပါသည်။
