Siemens 6ES7953-8LF11-0AA0 SIMATIC S7 64KB Micro Memory Card

Gambaran Umum

SIEMENS SIMATIC S7 MMC

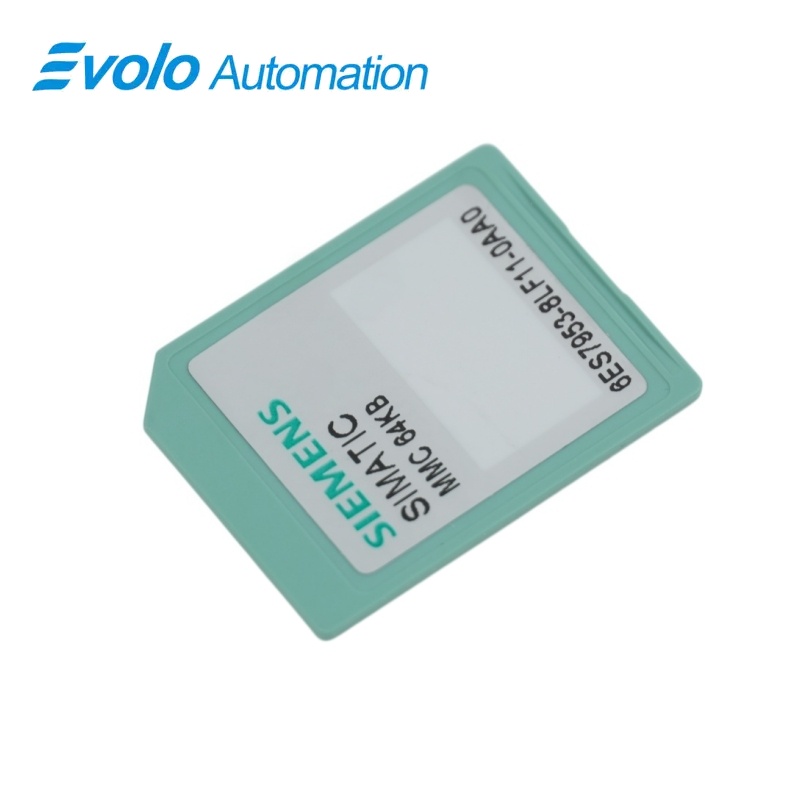

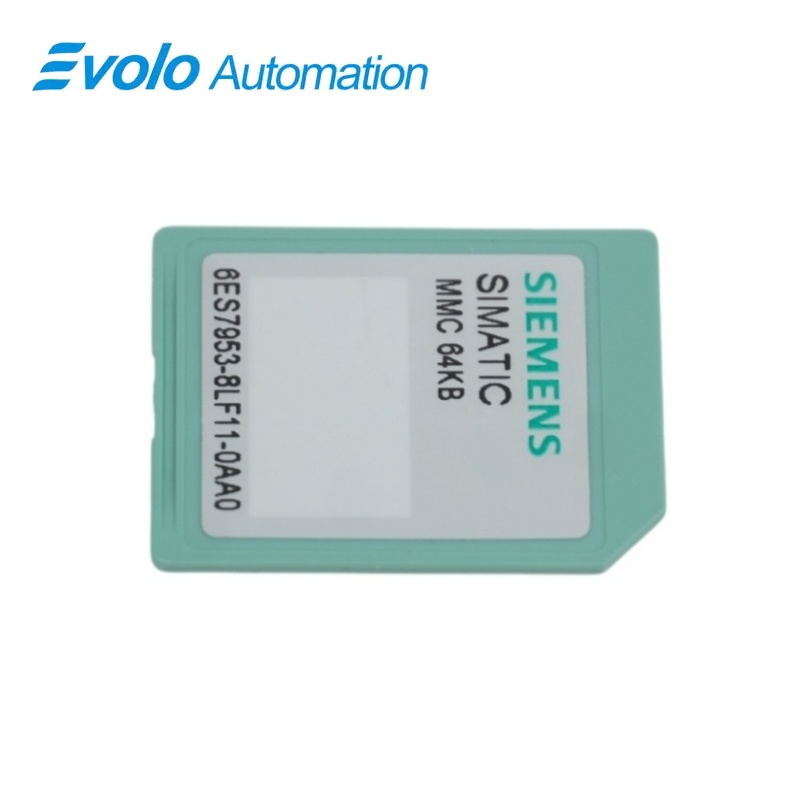

6ES7953-8LF11-0AA0 SIMATIC S7 Kad Memori Mikro 64 KB

Kad memori mikro NFLASH 64 KB, 3.3 V untuk sistem SIMATIC yang disokong, termasuk penyimpanan program dalam C7-636 dan aplikasi ET 200S yang serasi.

Sekilas pandang

Jenama	SIEMENS
Model	6ES7953-8LF11-0AA0
Jenis Produk	Kad Memori Mikro SIMATIC
Fungsi Utama	Penyimpanan muatan dan projek boleh dikeluarkan
Aplikasi	Disokong oleh sistem S7-300, C7 dan IM151 ET 200S

Medium program C7-636

Menyimpan program pengguna CPU STEP 7 yang diperlukan oleh C7-636.

Penyimpanan projek mudah alih

Program pengguna dan data kejuruteraan arkib berkongsi kapasiti kad yang tersedia.

Struktur SIMATIC yang dilindungi

Gunakan kaedah pengendalian dan pemformatan SIMATIC untuk mengekalkan struktur kad dalaman.

Gambaran Produk

6ES7953-8LF11-0AA0 ialah Kad Memori Mikro SIMATIC 64 KB yang menggunakan storan NFLASH 3.3 V untuk aplikasi S7-300, C7 dan ET 200S yang serasi.

Bagi C7-636, kad ini menyimpan program pengguna CPU STEP 7 dan mesti dipasang untuk operasi; dalam aplikasi CPU yang disokong, medium boleh alih yang sama boleh membawa blok program, resipi dan arkib projek dalam kapasiti yang tersedia.

Fokus tempahan: Padankan artikel LF11 dengan peranti yang dipasang dan sediakan ruang kosong yang mencukupi bagi program boleh laksana dan sebarang arkib projek tambahan.

Fungsi Utama

Sediakan medium program C7-636

C7-636 memerlukan Kad Memori Mikro yang dimasukkan yang mengandungi program pengguna CPU yang dibuat dengan STEP 7.

Bawa data kejuruteraan yang diarkibkan

Fungsi ingatan CPU IM151 yang disokong boleh menyimpan data projek termampat ke kad dan mengambilnya semula melalui SIMATIC Manager.

Kenal pasti medium yang dipasang

Nombor siri kad dalaman boleh dibaca oleh fungsi sistem SIMATIC yang disokong dan digunakan oleh aplikasi untuk perlindungan salinan MMC.

Spesifikasi Rasmi

Kapasiti memori	64 KB
Voltan Kad Nominan	3.3 V
Teknologi Ingatan	NFLAS bukan volatil
Ketahanan Padam/Tulis	Sehingga 100,000 operasi pada suhu persekitaran sehingga 60 °C
Pengenalpastian Kad	Nombor siri dalaman yang boleh digunakan untuk perlindungan salinan MMC

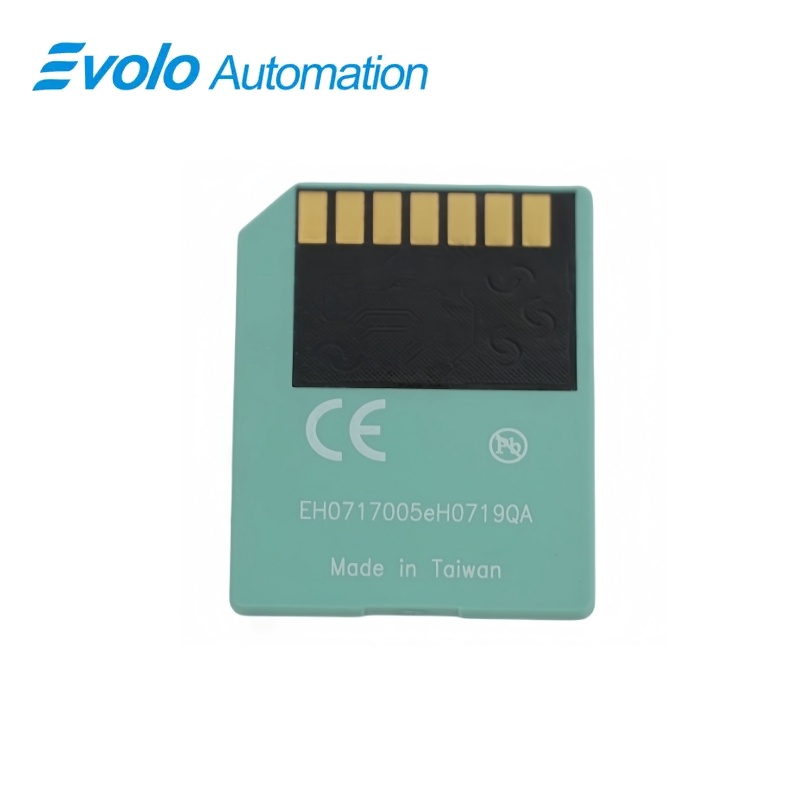

Kunci Pemasangan	Sudut berpancung untuk orientasi dalam dudukan kad

Sumber rasmi: Manual Peranti Siemens C7-636 · Arahan Pengendalian CPU Siemens IM151-7

Soalan Lazim

Adakah C7-636 beroperasi tanpa kehadiran 6ES7953-8LF11-0AA0 atau kad MMC lain yang disokong?

C7-636 memerlukan kad Memori Mikro (MMC) yang disokong yang mengandungi program pengguna CPU STEP 7 untuk beroperasi.

Bolehkah saya mengarkibkan projek kejuruteraan saya serta program pengguna pada 6ES7953-8LF11-0AA0?

Fungsi simpan projek SIMATIC Manager yang disokong menggunakan kad tersebut bagi data projek termampat, dengan syarat masih terdapat cukup ruang ingatan bebas di samping program pengguna.

Adakah selamat memformat 6ES7953-8LF11-0AA0 menggunakan Windows sebelum penempatan?

Pemformatan oleh Windows atau pihak ketiga akan menimpa struktur dalaman SIMATIC dan boleh menjadikan kad tersebut tidak dapat digunakan dalam peranti SIMATIC.

Bagaimanakah program CPU saya dapat mengenal pasti kad 6ES7953-8LF11-0AA0 secara individu?

Nombor siri dalaman tersedia melalui SFC 51 RDSYSST menggunakan senarai separa SSL 011CH pada indeks 8 dalam aplikasi CPU yang disokong.

Apakah akses kejuruteraan yang diperlukan untuk menyediakan 6ES7953-8LF11-0AA0 bagi C7-636?

Gunakan komputer peribadi (PG) atau komputer (PC) dengan persekitaran STEP 7 yang diperlukan dan sambungan MPI atau akses baca/tulis MMC yang sesuai untuk mencipta dan memindahkan program CPU.

Adakah arkib resipi pada 6ES7953-8LF11-0AA0 mengambil ruang yang sama seperti program?

Program pengguna, arkib, resipi dan data projek yang disimpan mengisi memori tersedia pada kad yang sama.

Bagaimanakah saya harus merancang penulisan resipi kerap ke 6ES7953-8LF11-0AA0?

Kekalkan jumlah kumulatif operasi padam/tulis dalam had 100,000 operasi pada suhu persekitaran sehingga 60 °C.

Nota Keserasian & Tempahan

Sebelum menempah 6ES7953-8LF11-0AA0: Kekalkan akhiran LF11 dan padankan kad tersebut dengan CPU atau peranti C7 yang dipasang, kemudian tentukan saiz program dan arkib secara bersama terhadap kapasiti 64 KB.

Senarai Semak Keserasian untuk 6ES7953-8LF11-0AA0

• Gunakan peranti yang secara eksplisit menyokong Kad Memori Mikro SIMATIC; C7-636 menyenaraikan artikel 64 KB ini.
• Kekalkan projek STEP 7 yang betul tersedia dan sediakan ruang kosong untuk data projek yang diarkibkan serta blok memori muat.
• Untuk perkhidmatan IM151 CPU, hentikan pelaksanaan dan pastikan tiada operasi penulisan PG sedang aktif sebelum mengeluarkan kad tersebut.
• Gunakan sudut berchamfer untuk menyelaraskan kad dan masukkan dengan lembut ke dalam dudukan modul.
• Kekalkan struktur kad SIMATIC dengan menggunakan aliran kerja pemformatan SIMATIC yang disokong.
