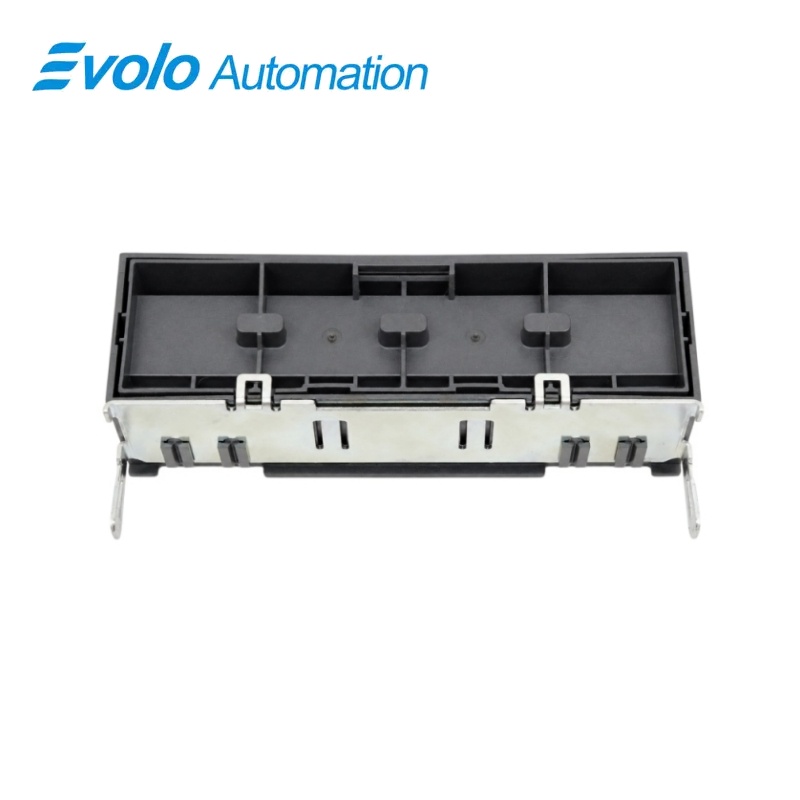

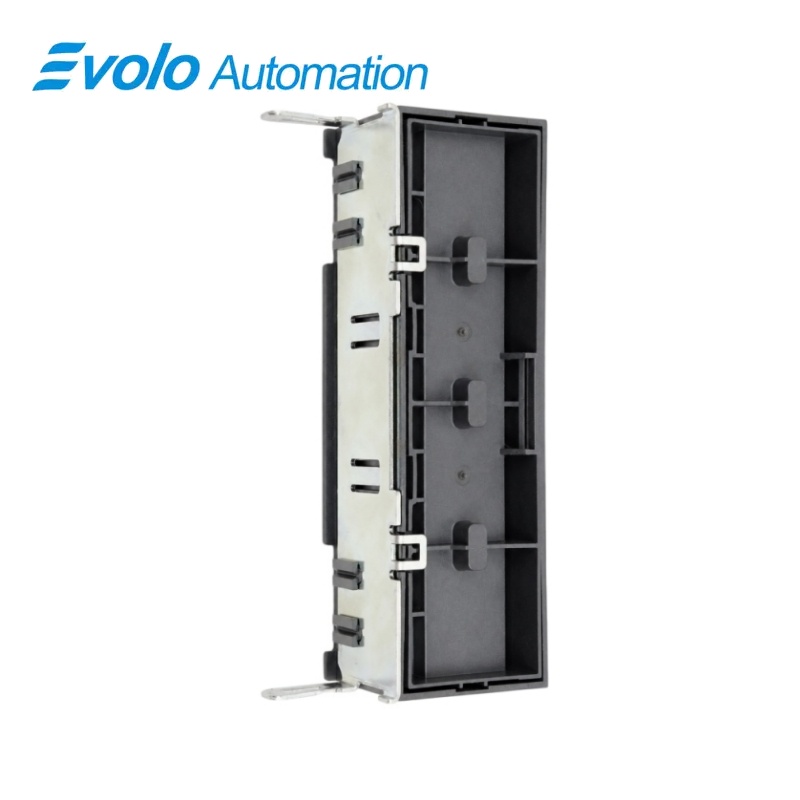

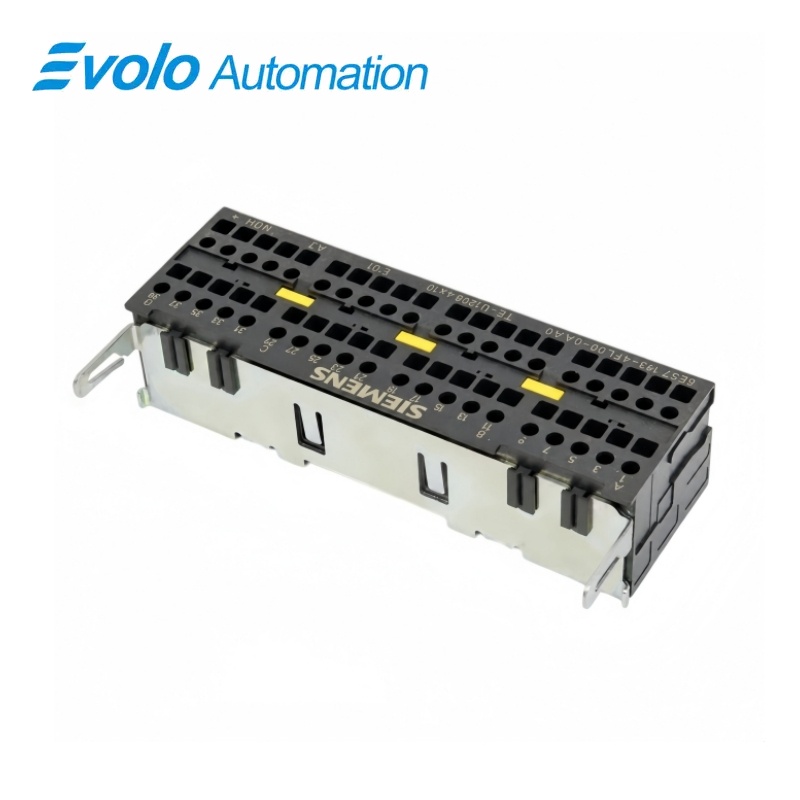

Siemens 6ES7193-4FL00-0AA0 SIMATIC ET 200S TE-U120C4x10 Terminal Tambah-Pasang Pegas

Gambaran Umum

Siemens SIMATIC ET 200S

6ES7193-4FL00-0AA0 SIMATIC ET 200S TE-U120C4x10 Terminal Tambahan Spring

Terminal tambahan 40 titik dengan kumpulan potensi boleh konfigurasi untuk sambungan sensor dan aktuator tambahan.

Sekilas pandang

Jenama	SIEMENS
Model	6ES7193-4FL00-0AA0
Jenis Produk	Terminal tambahan
Fungsi Utama	Agihan potensi medan tambahan
Aplikasi	Pemasangan wayar ET 200S dan ET 200S COMPACT

Empat puluh titik pendaratan tambahan

Terminal pelengkap memperluas sambungan medan-potensi yang tersedia di sepanjang susunan modul terminal.

Jambatan kumpulan boleh dikonfigurasikan

Tiga penghubung boleh dikeluarkan membenarkan satu kumpulan sepunya atau sehingga empat kumpulan berasingan.

Ruang pemasangan padat

Badan terminal mempunyai lebar 120 mm, dengan ketinggian keseluruhan yang berbeza apabila pemegang pemasangan dipasang.

Gambaran Produk

6ES7193-4FL00-0AA0 menyediakan terminal tambahan untuk pengagihan potensi bagi pemasangan wayar sensor dan penggerak ET 200S.

Susunan terminal spring TE-U120C4x10 menyokong tapak TM-C untuk modul COMPACT dan susunan modul terminal lain dengan lebar 120 mm.

Fokus tempahan: Pilih susunan terminal spring pelengkap dan konfigurasikan jambatan boleh dikeluarkan untuk mengekalkan pemisahan yang dikehendaki antara potensi medan.

Fungsi Utama

Tambah sambungan berpotensi untuk sensor atau aktuator

Sambungan tambahan 40 titik menyediakan kedudukan pendaratan bagi potensi tambahan dalam litar medan tiga- dan empat-dawai.

Gabungkan atau pisahkan kumpulan berpotensi

Mengalih keluar jumper boleh ditusuk yang dipilih akan memisahkan terminal kepada bilangan kumpulan berpotensi yang diperlukan.

Laraskan susunan mekanikal

Terminal tambahan ini boleh digunakan dengan badan terminalnya sahaja atau dalam susunan pemegang pemasangan.

Spesifikasi Rasmi

Penyediaan sambungan terminal	40 titik
Teknologi Sambungan	Terminal spring
Konfigurasi kumpulan berpotensi	1–4 kumpulan menggunakan tiga jumper boleh ditusuk; dibekalkan sebagai satu kumpulan sepunya
Keupayaan sambungan maksimum	230 V AC
Kapasiti pengaliran arus	10 A untuk terminal tambahan dan penyambung yang boleh ditukar
Dimensi tanpa pendakap pemasangan (L × T × D)	120 × 38 × 30 mm
Ketinggian keseluruhan dengan pendakap pemasangan	79 mm; lebar 120 mm dan dalam 30 mm
Berat anggaran terminal	160 g
Julat konduktor pepejal dan fleksibel tidak bertebal	0.14–2.5 mm²
Julat konduktor yang fleksibel dengan ferul	0.14–1.5 mm²
Panjang Pengupasan Wayar	11 mm
Konduktor setiap sambungan	1; atau 2 secara bersama-sama sehingga jumlahnya tidak melebihi 1.5 mm² dalam satu ferul bersama
Alat pelancaran terminal	Penaik skru dengan bilah 3 mm

Sumber rasmi: Manual terminal tambahan Siemens · Pemasangan dan pemasangan wayar ET 200S

Soalan Lazim

Berapa banyak potensi berasingan yang boleh saya agihkan melalui 6ES7193-4FL00-0AA0?

Terminal tambahan boleh dikonfigurasikan untuk sehingga empat kumpulan potensi.

Bagaimana 6ES7193-4FL00-0AA0 dihubung-singkatkan apabila dibekalkan?

Ketiga-tiga penghubung yang boleh ditusuk dipasang, menghasilkan satu kumpulan potensi sepunya.

Apakah yang berlaku jika saya menanggalkan ketiga-tiga penghubung daripada 6ES7193-4FL00-0AA0?

Menanggalkan ketiga-tiga penghubung memisahkan terminal tambahan kepada empat kumpulan potensi.

Bolehkah 6ES7193-4FL00-0AA0 membekalkan titik sambungan tambahan untuk litar sensor empat-dawai?

Ya, terminal tambahan menyediakan sambungan potensi tambahan untuk pemasangan sensor atau aktuator tiga- atau empat-dawai.

Apakah had arus yang dikenakan ke atas penghubung boleh-tanggal pada 6ES7193-4FL00-0AA0?

Kapasiti pengaliran arus yang dinyatakan bagi terminal tambahan dan penghubung yang boleh ditusuk ialah 10 A.

Adakah pendakap pemasangan mengubah ketinggian pemasangan 6ES7193-4FL00-0AA0?

Ya, ketinggian berubah daripada 38 mm bagi badan terminal kepada 79 mm dengan pendakap pemasangan.

Bolehkah 6ES7193-4FL00-0AA0 digunakan bersama modul terminal TM-C dalam pemasangan ET 200S COMPACT?

Ya, ini merupakan pelanjutan tambahan bagi asas TM-C COMPACT dan pemasangan modul terminal lain dengan lebar 120 mm.

Nota Keserasian & Tempahan

Sebelum memesan 6ES7193-4FL00-0AA0: Padankan pemasangan terminal 120 mm, biarkan ruang bebas pendakap yang diperlukan, dan buang sahaja penghubung yang diperlukan untuk membentuk kumpulan potensi yang dirancang.

Senarai Semak Keserasian untuk 6ES7193-4FL00-0AA0

• Rancang satu hingga empat kumpulan potensi sebelum pemasangan wayar.
• Pastikan arus semua terminal dan penghubung tidak melebihi 10 A.
• Ambil kira ketinggian 79 mm bersama pendakap pemasangan.
• Jaga pemisahan potensi yang dirancang semasa memasang jambatan.
