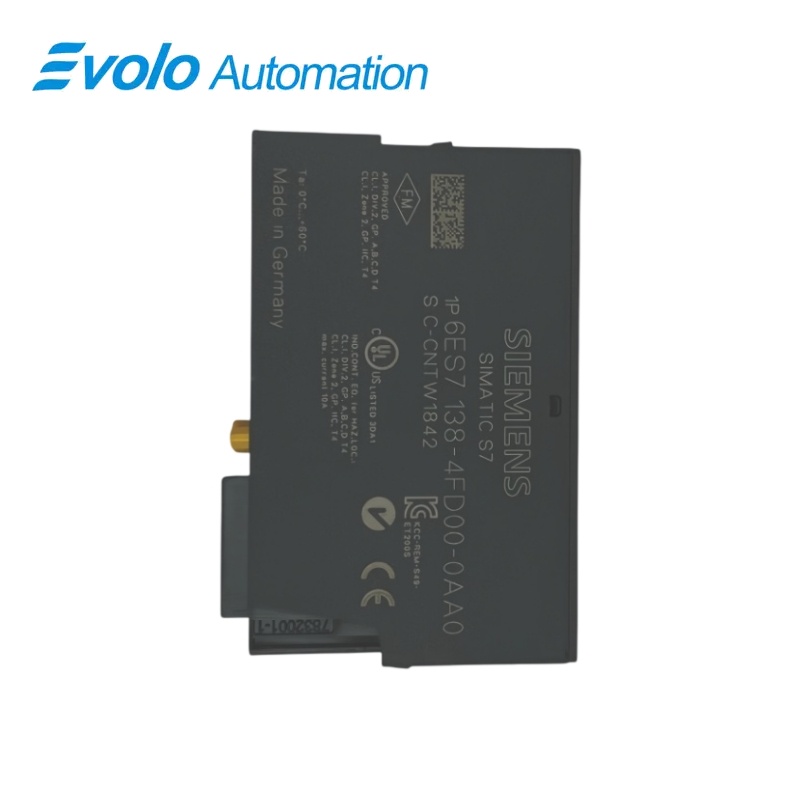

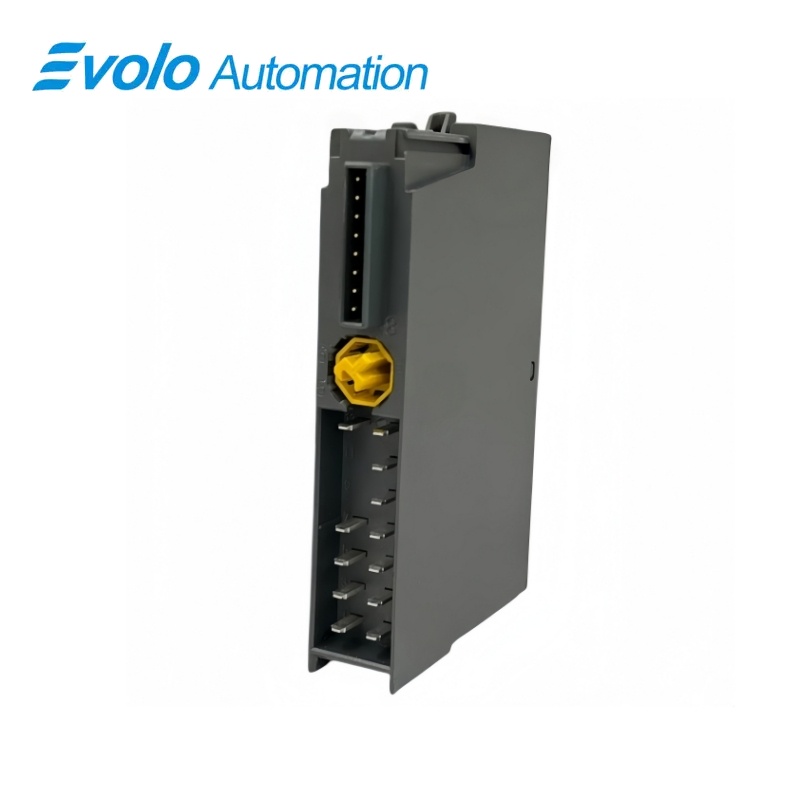

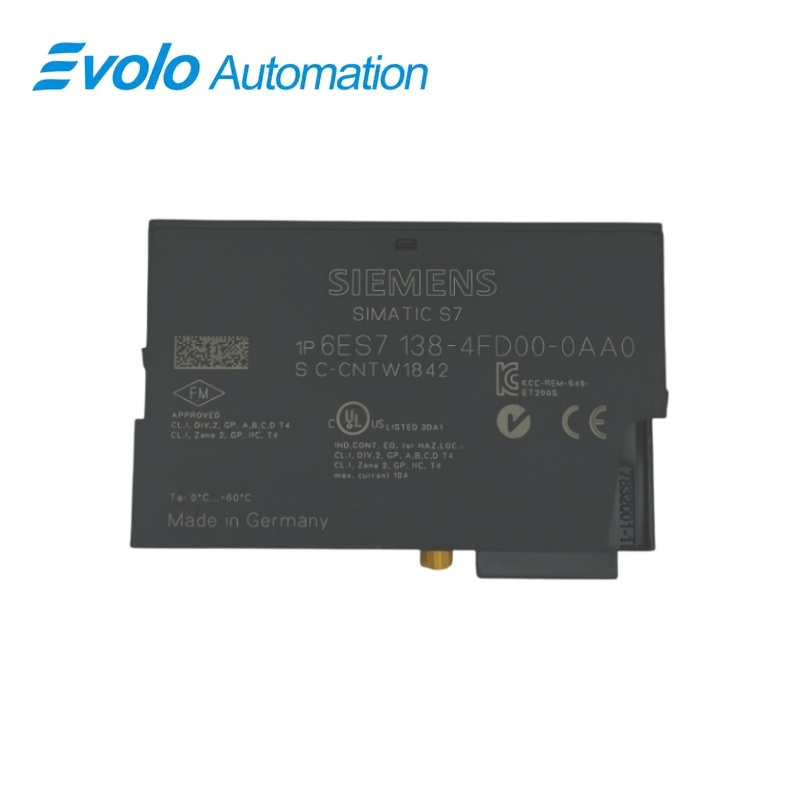

Siemens 6ES7138-4FD00-0AA0 SIMATIC ET 200S 4POTDIS Modul Pengagih Potensi

Gambaran Umum

Siemens SIMATIC ET 200S

6ES7138-4FD00-0AA0 SIMATIC ET 200S 4POTDIS Modul Pengagih Potensi

Pengagih potensi empat hala yang menggunakan voltan beban yang dibekalkan oleh modul kuasa ET 200S, dengan arus maksimum 5 A setiap keluaran dan 10 A setiap modul.

Sekilas pandang

Jenama	SIEMENS
Model	6ES7138-4FD00-0AA0
Jenis Produk	Modul elektronik pengagih potensi
Fungsi Utama	Mengagih bekalan kumpulan beban kepada litar medan
Aplikasi	Kumpulan voltan beban ET 200S

Potensi beban sepunya

Potensi L dan M yang diagih mengikut bekalan PM-E di bahagian hulu.

Perkongsian semasa

Modul-modul lain di antara PM-E dan pengagih mengurangkan jumlah arus tersedia secara keseluruhan.

Perancangan Perlindungan

Pengagih ini tidak mempunyai perlindungan dalaman terhadap litar pintas keluaran.

Gambaran Produk

6ES7138-4FD00-0AA0 menyediakan empat keluaran agihan keupayaan untuk kumpulan voltan beban ET 200S, dengan mengambil potensi L dan M daripada modul kuasa kumpulan tersebut.

Setiap keluaran diperuntukkan sehingga 5 A dalam jumlah keseluruhan modul 10 A, dan arus agihan yang tersedia juga mesti mempertimbangkan modul-modul di antara pada bas beban yang sama.

Fokus tempahan: Padankan voltan yang diagihkan dengan kumpulan PM-E, pilih tapak terminal untuk sambungan L, M dan AUX1 yang diperlukan, serta sediakan perlindungan litar pintas yang sesuai.

Fungsi Utama

Bawa potensi kumpulan beban ke sambungan medan

Pengagih membawa L ke terminal 1, 2, 5 dan 6 serta M ke sambungan pulang sepadan pada modul terminal yang dipilih.

Anggarkan arus bas beban bersama

Jumlah modul dibataskan kepada 10 A, dan arus yang digunakan oleh modul-modul di antara PM-E dan 4POTDIS mengurangkan arus yang tersedia untuk agihan.

Sediakan agihan kuasa berasingan

Modul ini mengagihkan bekalan voltan tanpa gangguan pepasangan pepelumbung atau operasi isokronus, dan perlindungan litar pintas keluaran mesti disediakan melalui PM-E atau secara luaran.

Spesifikasi Rasmi

Keluaran Agihan	4
Arus Keluaran Maksimum dan Modul	5 A setiap keluaran; 10 A setiap modul
Bekalan Beban DC yang Dibenarkan	24–48 V DC daripada modul kuasa
Bekalan Beban AC yang Dibenarkan	24–230 V AC daripada modul kuasa
Panjang Kabel Maksimum	600 m tanpa perisai; 1000 m berperisai
Panjang Data Parameter	1 bait
Susunan penebatan	Keluaran diasingkan daripada bas belakang; tiada pemasangan terpisah antara saluran
Beza Voltan yang Dibenarkan antara Bekalan dan Bas Belakang	75 V DC atau 240 V AC
Ujian Penebatan Bekalan ke Tapak Belakang	500 V DC atau 1500 V AC
Perlindungan terhadap palariti songsang	Tiada
Perlindungan Litar Pendek Keluaran Dalaman	Tiada; perlindungan melalui PM-E atau litar luaran
Gangguan Diagnostik dan Operasi Isochronous	Tiada diberikan
Dimensi Modul Elektronik	15 × 81 × 52 mm; pemasangan lengkap bergantung pada tapak terminal
Berat Modul Anggaran	33 g

Sumber rasmi: Manual Produk Siemens 4POTDIS

Soalan Lazim

Bolehkah 6ES7138-4FD00-0AA0 menyediakan voltan berasingan daripada kumpulan PM-E lainnya?

Potensi L dan M teragih mengikut modul kuasa bagi kumpulan voltan beban yang sama.

Mengapa arus kurang daripada 10 A tersedia pada 6ES7138-4FD00-0AA0 apabila modul-modul lain berada di hadapannya?

Modul-modul yang terletak di antara PM-E dan pengagih mengambil arus daripada bas beban yang sama, seterusnya mengurangkan arus yang masih tersedia bagi pengagih.

Adakah 6ES7138-4FD00-0AA0 melindungi setiap cabang daripada litar pintas?

Pengagih tidak mempunyai perlindungan litar pintas keluaran dalaman; oleh itu, pemasangan memerlukan perlindungan melalui PM-E atau litar luaran.

Bolehkah 6ES7138-4FD00-0AA0 mengagihkan bekalan beban AC?

Modul ini menyokong bekalan beban 24–230 V AC apabila voltan tersebut dibekalkan oleh modul kuasa dalam kumpulan yang sama.

Terminal-terminal manakah pada 6ES7138-4FD00-0AA0 yang membawa potensi beban L?

Potensi beban L ditetapkan kepada terminal 1, 2, 5 dan 6 pada modul terminal sepadan.

Bolehkah saya mengharapkan gangguan gambaran pepasangan daripada 6ES7138-4FD00-0AA0?

Modul ini tidak menyediakan gangguan gambaran pepasangan.

Apakah yang perlu saya pertimbangkan ketika menentukan saiz satu cabang beban pada 6ES7138-4FD00-0AA0?

Setiap keluaran dibataskan kepada 5 A dan semua cabang secara keseluruhan mesti kekal dalam jumlah 10 A yang tersedia bagi modul tersebut.

Nota Keserasian & Tempahan

Sebelum memesan 6ES7138-4FD00-0AA0: Pilih pengagih bagi voltan beban sebenar DC atau AC kumpulan tersebut, kemudian ambil kira arus cabang, penggunaan modul hulu dan titik sambungan tapak terminal yang dipilih.

Senarai Semak Keserasian bagi 6ES7138-4FD00-0AA0

• Gunakan tapak terminal ET 200S TM-E15C, TM-E15S atau TM-E15N yang serasi daripada kombinasi yang disokong.
• Padankan L dan M dengan bekalan beban PM-E hulu dan jangan anggap AUX1 sebagai terminal yang tersedia secara automatik pada setiap tapak.
• Kekalkan setiap cabang di bawah 5 A dan masukkan semua arus modul antara dalam bajet kumpulan 10 A.
• Sediakan perlindungan litar pintas keluaran melalui susunan PM-E yang sesuai atau litar pelindung luar.
• Benarkan dimensi penuh pemasangan terminal-basis, bukan sahaja dimensi modul elektronik.
