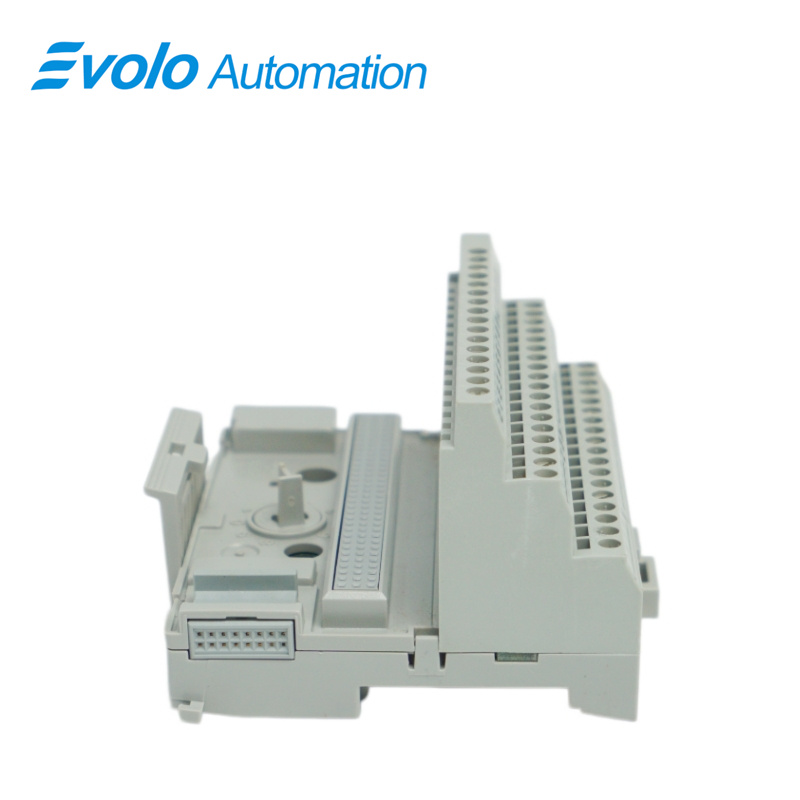

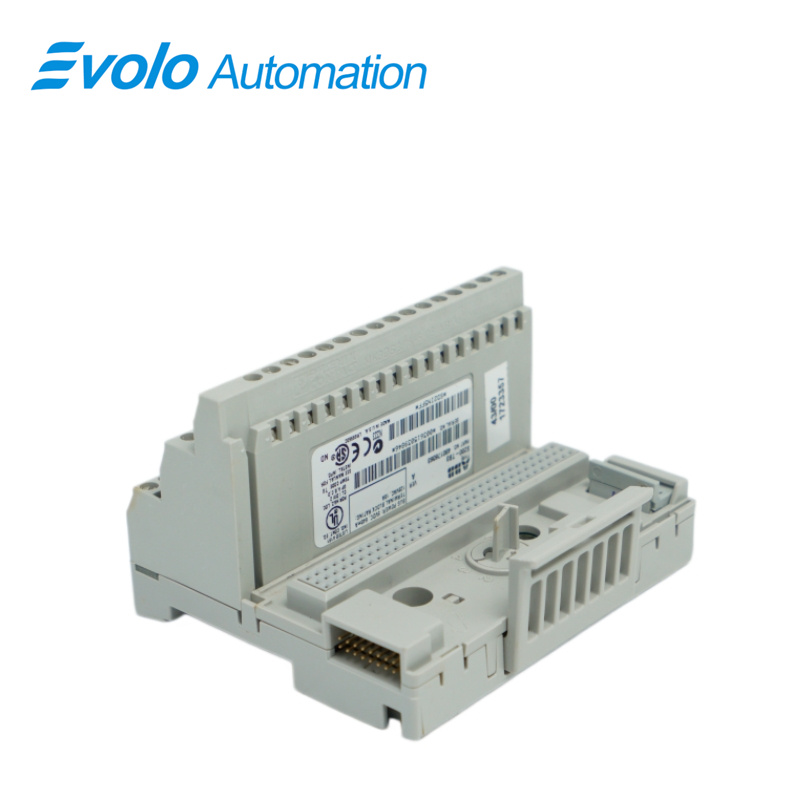

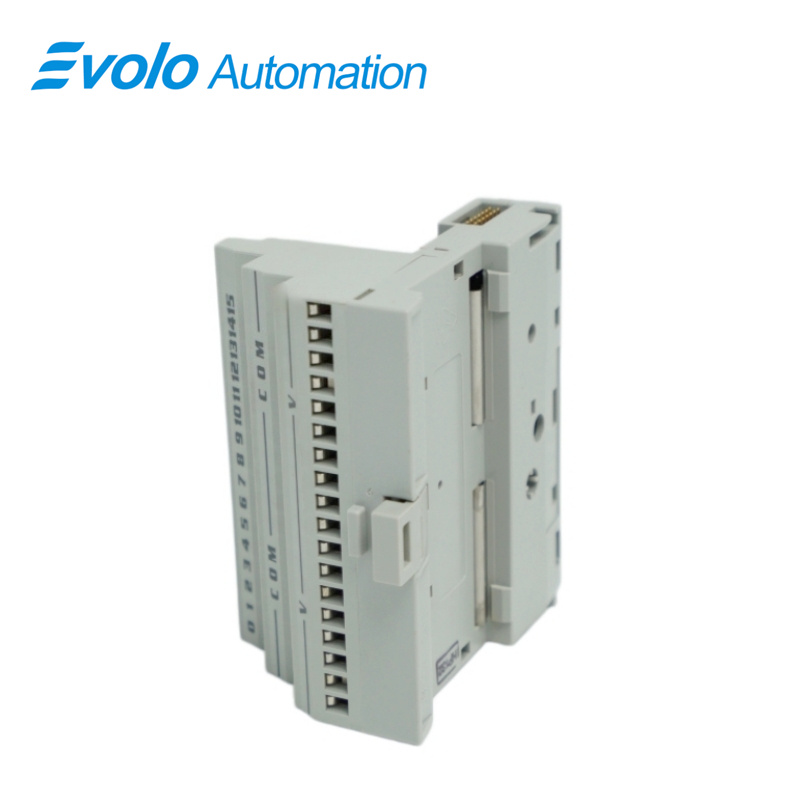

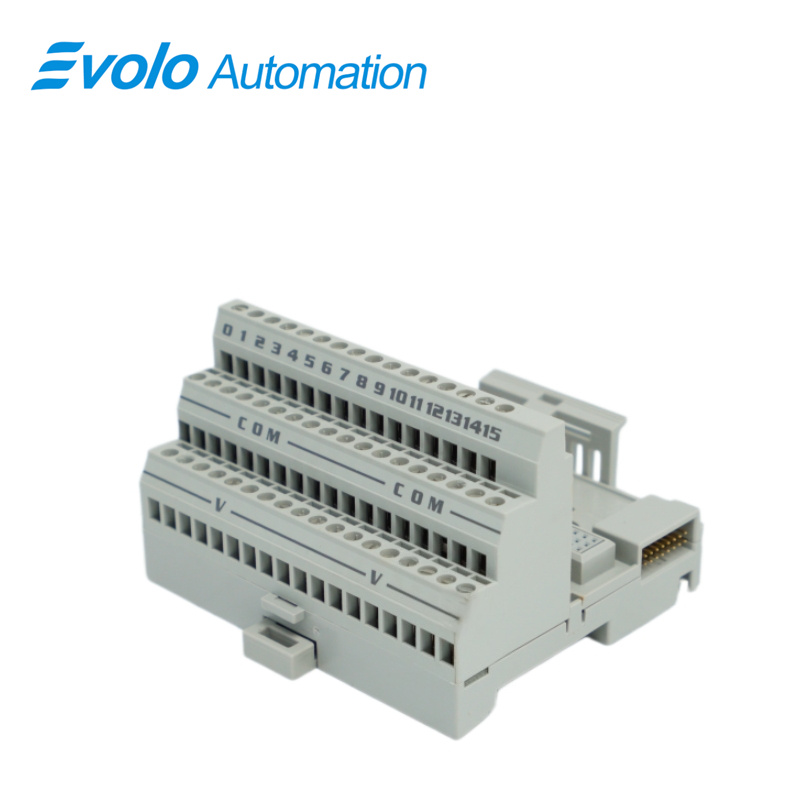

Unit Asas Terminal S200-TB3 S200TB3, China Pengilang, Pembekal dan Kilang Unit Asas Terminal S200-TB3 S200TB3

Gambaran Keseluruhan

Tempat Asal:	Sweden
Nama Jenama:	ABB
Nombor Model:	S200-TB3 S200TB3
Butir-butir Pemakanan:	Baru Asal, Disediakan Kilang
Masa Penghantaran:	5-7 hari
Syarat Pembayaran:	T/T
Kemampuan Bekalan:	Dalam stok

Spesifikasi

Parameter	Nilai
Model	S200-IT8 S200IT8
Jenis Produk	Unit Input Termokopel
Dimensi	9.3 x 5.3 x 4.5 cm
Berat	0.085 kg (bersih), 0.180 kg (kasar)
Bilangan Input	8
Pemisahan galvanik	Ya
Penunjuk Status	LED Dua Warna (hijau/merah)
Resolusi	16-bit
Julat voltan input	±76.5 mV DC
Termokopel yang Disokong	B, C, E, J, K, N, R, S, T
Julat Termokopel	B: 300–1800°C; C: 0–2315°C; E: -270–1000°C; J: -210–1200°C; K: -270–1372°C; N: -270–1300°C; R/S: -50–1768°C; T: -270–400°C
Kemampuan Lebih Voltan	35 V DC, 25 V AC berterusan, 250 V puncak
Ketepatan (dengan penapis)	≤0.025% FSR ±0.5°C
Ketepatan (tanpa penapis)	≤0.05% FSR ±0.5°C
Hanyut Ofset Input	±6 µV/°C maksimum
Hanyutan gandaan	10 ppm/°C
Drift Keseluruhan	≤50 ppm/°C daripada julat
Pengesanan Termokopel Terbuka	Petunjuk Julat Luar Skala
Masa Pengesanan Termokopel Terbuka	~1 s
Penggunaan Arus Bas Dalaman	≤20 mA
Penapis	Boleh diprogram
Penolakan bunyi	-60 dB @ 60 Hz
Penolakan Mod Biasa	-115 dB @ 60 Hz, -100 dB @ 50 Hz
Tumpuan Sistem	28–325 ms (1 saluran), 2.6 s (8 saluran)
Suhu operasi	0 °C hingga +55 °C
Suhu penyimpanan	-40 °C hingga +85 °C
Kelembapan (Beroperasi)	5–95% tanpa kondensasi
Kelembapan (Penyimpanan)	5–80% tanpa kondensasi
Bekalan kuasa luaran	24 V DC (19.2–31.2 V DC)
Pasokan semasa	60 mA pada 24 V DC
Disipasi kuasa	maksimum 3 W
Kod Identiti Unit	1B00 (perpuluhan)
Kod kunci backplane	3
SIJIL	CSA Kelas I Bahagian 2 (T5), Zon Ex Eropah 2 Kumpulan IIC

PERAKAUN FUNKSIONAL

S200-IT8 S200IT8 ialah unit masukan/keluaran analog untuk 8 isyarat masukan termokopel. Kedelapan-dua isyarat masukan disambungkan ke unit ini melalui terminal skru pada unit asas terminal. Isyarat-isyarat tersebut dipisahkan secara galvanik daripada bas bersiri (rujuk rajah blok fungsi di bawah).

Adalah mungkin untuk menyahpilih saluran yang tidak digunakan bagi meningkatkan kadar aliran sistem. Kalibrasi pengguna berkala disokong.

Kuasa untuk logik dalaman dibekalkan melalui bekalan kuasa proses.

Aplikasi

Loji peleburan besi dan keluli: Memantau persekitaran suhu sangat tinggi dalam relau tiup, relau penukar, dan relau rawatan haba.

Loji pembuatan kaca: Pemantauan suhu tepat terhadap relau peleburan dan acuan pembentukan.

Loji insinerasi sisa: Pemantauan suhu masa nyata terhadap relau insinerator dan sistem rawatan gas buangan.

Loji kilang terowong seramik: Pengambilan suhu di beberapa titik untuk mengawal lengkung sintering.

Loji kuasa arang batu: Pemantauan suhu stim dalam pemanas lampau, pemanas semula, dan sistem gas buangan.

Menyelesaikan masalah

Merah tetap: Menunjukkan kegagalan kritikal

Pengukuran:

Gantikan unit tersebut.

Merah berkelip-kelip: Menunjukkan kegagalan tidak kritikal (seperti sensor terbuka, input di luar julat, dll.)

Pengukuran:

1. Periksa pendawaian dan penyambung.

2. Pastikan jenis yang betul dipilih dalam konfigurasi perkakasan.

3. Gantikan unit tersebut.

Berkelip hijau: Menunjukkan bahawa unit berfungsi tetapi belum dikonfigurasikan

Pengukuran:

1. Mulakan program untuk mengkonfigurasikan unit.

2. Semak program tersebut.

3. Gantikan unit tersebut.

Ciri-ciri

Penggantian di bawah kuasa sistem

Kelulusan CE dan UL

Fungsi yang boleh dikonfigurasikan melalui perisian

Pengkodan mekanikal untuk penggantian yang selamat

Fungsi keselamatan pada output dalam konfigurasi jauh

Pelbagai pilihan penamatan

Unit I/O yang sama dalam konfigurasi pusat dan jauh

Sesuai dengan I/O 200C

Soalan Lazim

Soalan 1: Adakah S200-IT8 S200IT8 modul ini mengukur voltan secara langsung?
Ya, modul ini menyokong input voltan DC ±100 mV dan biasanya digunakan untuk menyambung ke beberapa penghantar isyarat kecil.

Soalan 2: Mengapa terdapat perbezaan besar antara nilai yang diukur oleh modul saya S200-IT8 S200IT8 dan suhu sebenar di lokasi?
Sila semak sama ada kutub wayar pemampas telah terbalik, atau sama ada jenis termokopel yang dipilih dalam perisian (contohnya, jenis K tersalah dipilih sebagai jenis J) tidak sesuai.

Soalan 3: Apakah maksud lampu merah pada panel S200-IT8 S200IT8 modul ini menyala?
Ia mungkin menunjukkan ralat ujian kendiri dalaman, gangguan bekalan kuasa luaran 24 V, atau putus sambungan pada semua saluran yang dikonfigurasikan.

Soalan 4: Adakah S200-IT8 S200IT8 adakah modul ini menyokong sambungan 3-dawai?
Tidak. Termokopel biasanya menggunakan sambungan 2-dawai; sambungan 3-dawai atau 4-dawai khusus kepada RTD (seperti S200-IR8).

Q5: Adakah saluran yang tidak digunakan pada S200-IT8 S200IT8 perlu ditangani?
Untuk mengelakkan amaran palsu, disyorkan untuk mematikan saluran yang tidak digunakan dalam konfigurasi perisian atau menyambung pendek terminal inputnya.
