Gambaran Keseluruhan
Tempat Asal: |
USA |
Nama Brand: |
Bently Nevada |
Nombor Model: |
330730-040-03-05 |
Butir-butir Pemakanan: |
Baru Asal, Disediakan Kilang |
Masa Penghantaran: |
5-7 hari |
Syarat Pembayaran: |
T/T |
Kemampuan Bekalan: |
Dalam stok |
Butiran Cepat
|
Pilihan Panjang Kabel: |
4.0 meter (13.1 kaki) |
|
Pilihan Penyambung dan Kabel: |
Kabel perisai dengan pelindung penyambung |
|
Pilihan Kelulusan Agensi: |
Pelbagai Kelulusan |
|
Dimensi: |
20.5x22.4x3.7 cm |
|
Berat: |
0.16 KG |
Penerangan

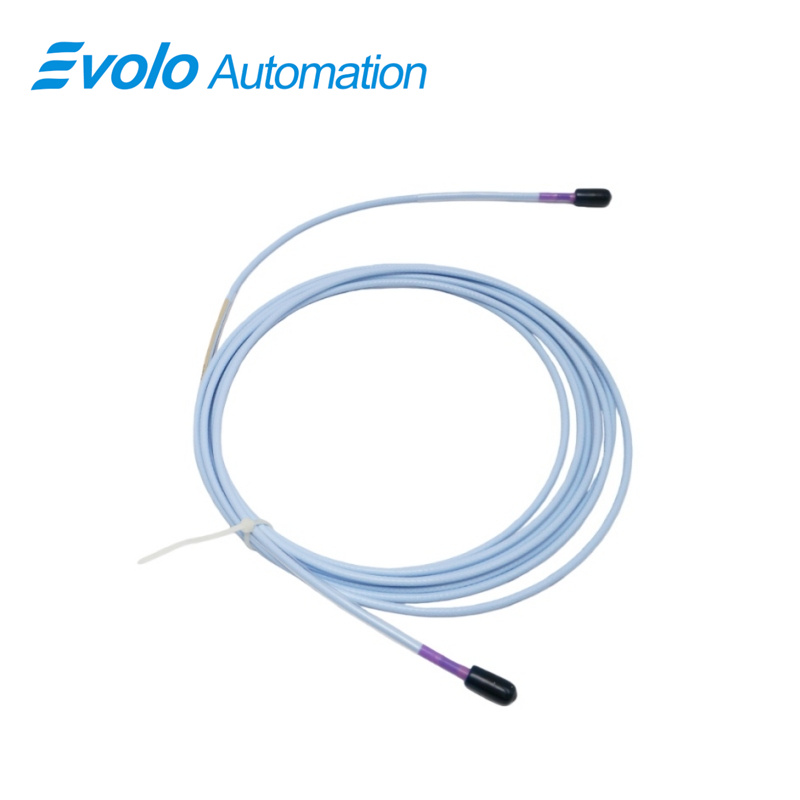

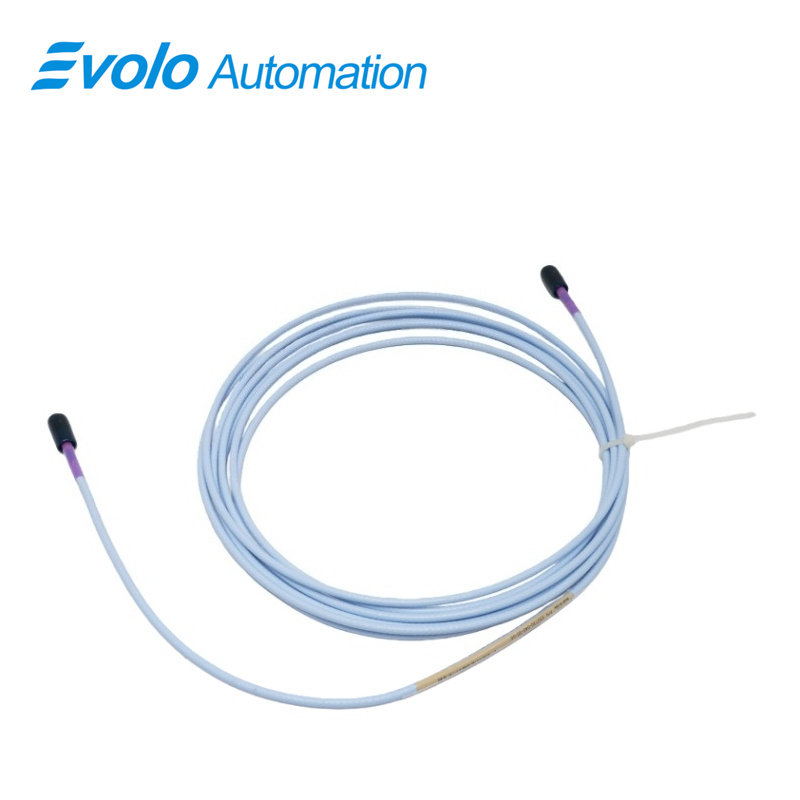

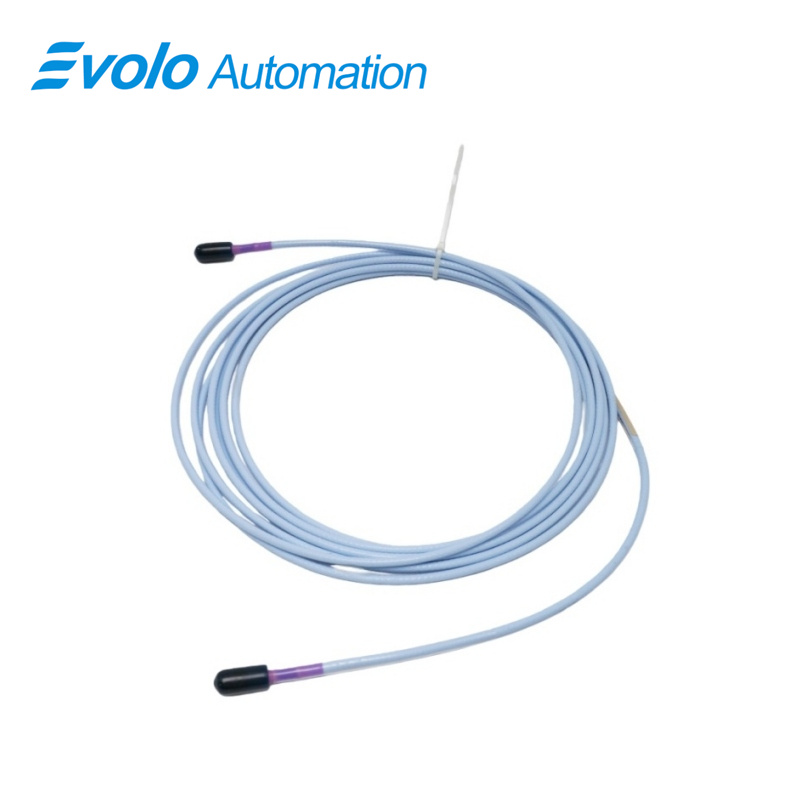

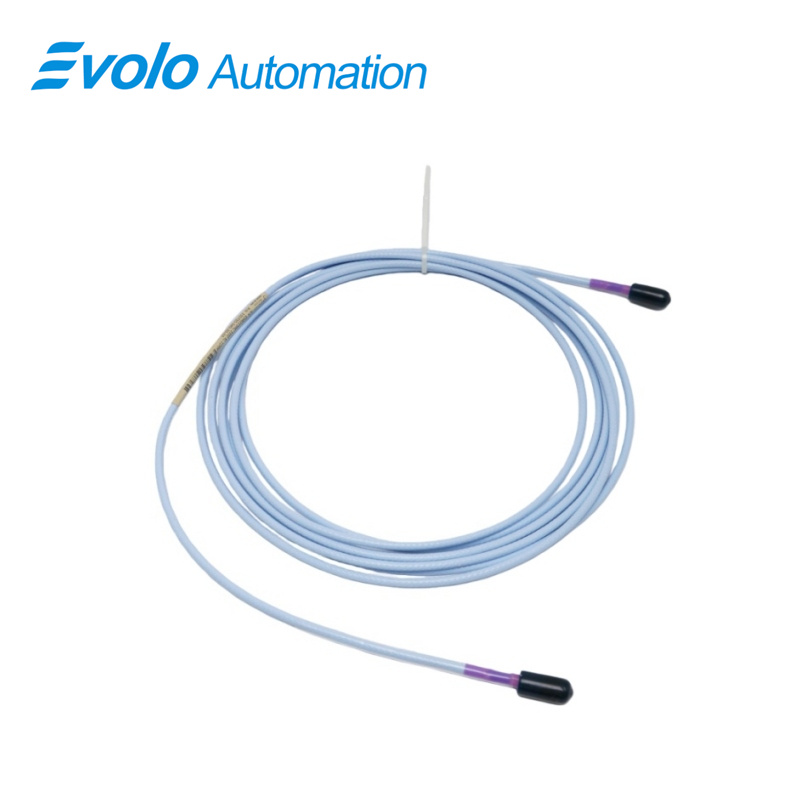

The kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 menyediakan sambungan sepanjang 4.0 meter (13.1 kaki) untuk probes Keproksiman 3300 XL 11 mm , membolehkan pengukuran getaran dan anjakan tanpa sentuh yang tepat pada jentera bantalan lapisan cecair. Kabel ini dilengkapi dengan penebat triaksial FEP 75 Ω dan pelindung keluli tahan karat AISI 302 yang fleksibel (pilihan) dengan jaket luaran FEP. Beroperasi dalam julat suhu dari -52°C hingga +177°C (-62°F hingga +351°F), kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 menyokong pemasangan wayar di lokasi dari 0.2 hingga 1.5 mm² (16–24 AWG), dengan rintangan keluaran 50 Ω dan kepekaan bekalan kurang daripada 2 mV setiap volt. Penyambung koaksial miniatur berlapis emas ClickLoc dengan pelindung penyambung memastikan pelekatan yang kukuh kepada prob dan sensor Proximitor, manakala kabel FluidLoc pilihan menghalang minyak atau cecair daripada memasuki bahagian dalam kabel. kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 adalah sepenuhnya serasi dengan probe Kedekatan 3300 XL 11 mm dan membenarkan peningkatan daripada sistem siri 7200 versi lama berdiameter 11 mm dan 14 mm tanpa sebarang ubah suai pada monitor. Kabel ini mengekalkan penghantaran isyarat yang tepat untuk aplikasi termasuk pengukuran kedudukan paksi, pemantauan pengembangan pembezaan ramp, penjejakan kedudukan rod, dan pengambilan isyarat Keyphasor.
Aplikasi
Pengukuran Kedudukan Aksial pada Galas Berfilm Cecair
The kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 menghantar isyarat tepat daripada probe Kedekatan 3300 XL 11 mm , membolehkan pengukuran kedudukan paksi (tolakan) yang tepat pada turbin dan pemampat. Panjangnya sebanyak 4.0 meter menyokong pemasangan yang fleksibel pada jentera berskala besar.
Pemantauan Pengembangan Pembezaan Ramp pada Turbin Stim
Menggunakan kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 dengan probes Keproksiman 3300 XL 11 mm , operator boleh memantau pengembangan berbeza antara lereng rotor dan kandungannya. Reka bentuk triaksialnya yang dibalut dengan FEP 75 Ω memastikan kehilangan isyarat yang minimum sepanjang jarak yang jauh.
Penjejakan Kedudukan Rod pada Pemampat Berayun
The kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 menyediakan penghantaran isyarat yang kukuh untuk pengukuran kedudukan rod atau kejatuhan rod, menyokong pemasangan wayar di medan dari 0.2 hingga 1.5 mm² (16–24 AWG) serta mengekalkan rintangan keluaran linear sebanyak 50 Ω.
Perolehan Isyarat Keyphasor
The kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 menyambung secara boleh percaya probes Keproksiman 3300 XL 11 mm ke sensor Proximitor, membolehkan isyarat rujukan fasa (Keyphasor) yang tepat untuk pemantauan kelajuan rotor. Pembinaan berperisai pilihan dan pelindung penyambungnya menghalang hingar elektrik dan penembusan cecair.
Spesifikasi
|
Suhu Pengendalian dan Penyimpanan: |
-52°C hingga +177°C (-62°F hingga +351°F) |
|
Bahan Kabel Pelanjutan: |
75 Ω triaksial, penebat fluoroetilena propilena (FEP) |
|
Perisai Kabel Pelanjut (pilihan): |
AISI 302 SST fleksibel dengan jaket luar FEP |
|
Pemasangan Wayar Di Tapak: |
0.2 hingga 1.5 mm² (16 hingga 24 AWG) [0.25 hingga 0.75 mm² (18 hingga 23 AWG) dengan ferul] |
|
Rintangan Output: |
50 Ω |
|
Kepekaan Bekalan: |
Perubahan kurang daripada 2 mV dalam voltan output bagi setiap perubahan 1 volt dalam voltan input |
Kelebihan Daya Saing
Jangkauan Lanjut untuk Pemasangan Berskala Besar
Dengan panjang 4.0 meter (13.1 kaki), kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 membolehkan penempatan fleksibel bagi probes Keproksiman 3300 XL 11 mm tanpa mengorbankan ketepatan isyarat.
Prestasi Suhu Tinggi dan dalam Persekitaran Lasak
Beroperasi dari -52°C hingga +177°C (-62°F hingga +351°F), kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 mengekalkan integriti isyarat dalam persekitaran industri yang ekstrem. Perisai keluli tahan karat AISI 302 yang fleksibel (pilihan) memberikan perlindungan tambahan.
Sambungan Probe dan Sensor yang Selamat
Penyambung ClickLoc berlapis emas dengan pelindung penyambung pada kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 memastikan pelekatannya yang selamat kepada probes Keproksiman 3300 XL 11 mm dan sensor Proximitor, mengelakkan pemutusan sambungan serta penembusan cecair.
Keserasian dengan Sistem Warisan
The kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 menyokong kemaskini daripada sistem transduser siri 7200 berdiameter 11 mm dan 14 mm, membolehkan penggantian probe dan sensor tanpa perlu mengubah konfigurasi monitor.
Penurunan Isyarat yang Rendah
Dengan penebat triaksial FEP 75 Ω dan rintangan output 50 Ω, kabel Lanjutan 3300 XL 11 mm 330730-040-03-05 memastikan penurunan voltan yang minimum serta penghantaran isyarat yang tepat sepanjang keseluruhan panjangnya iaitu 4 meter.
