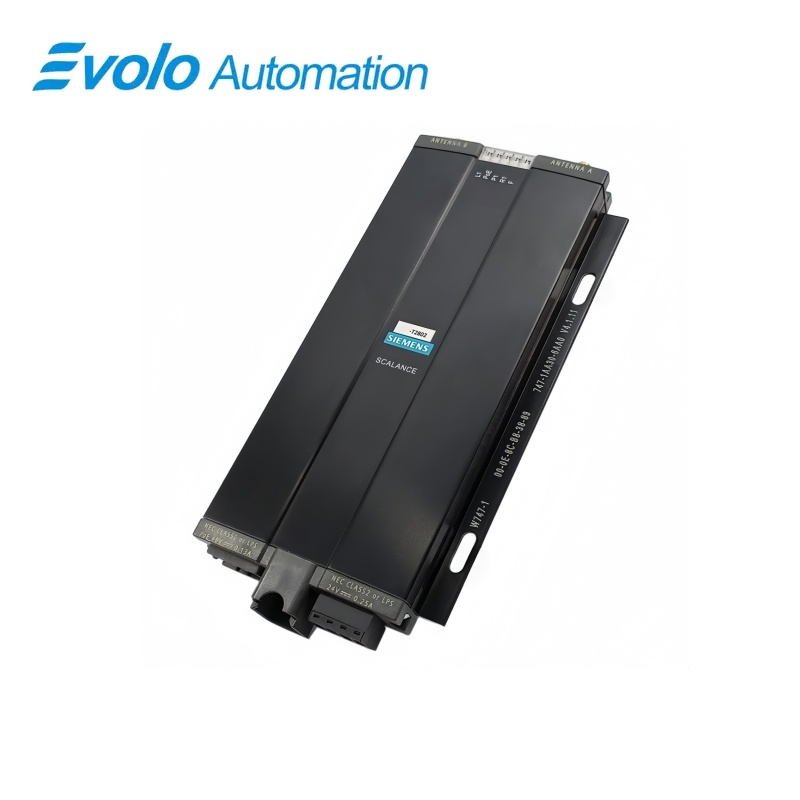

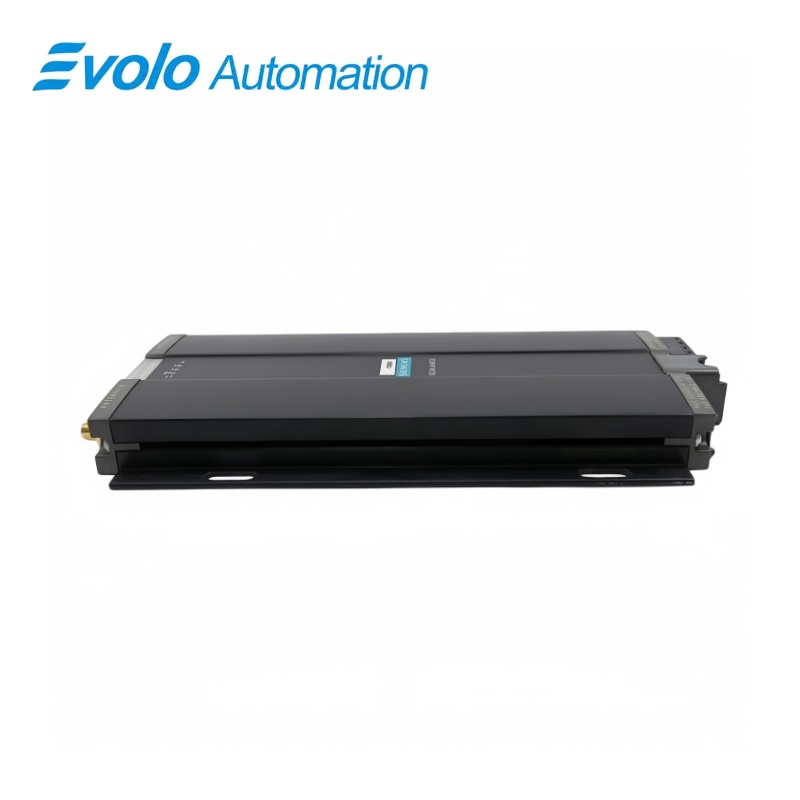

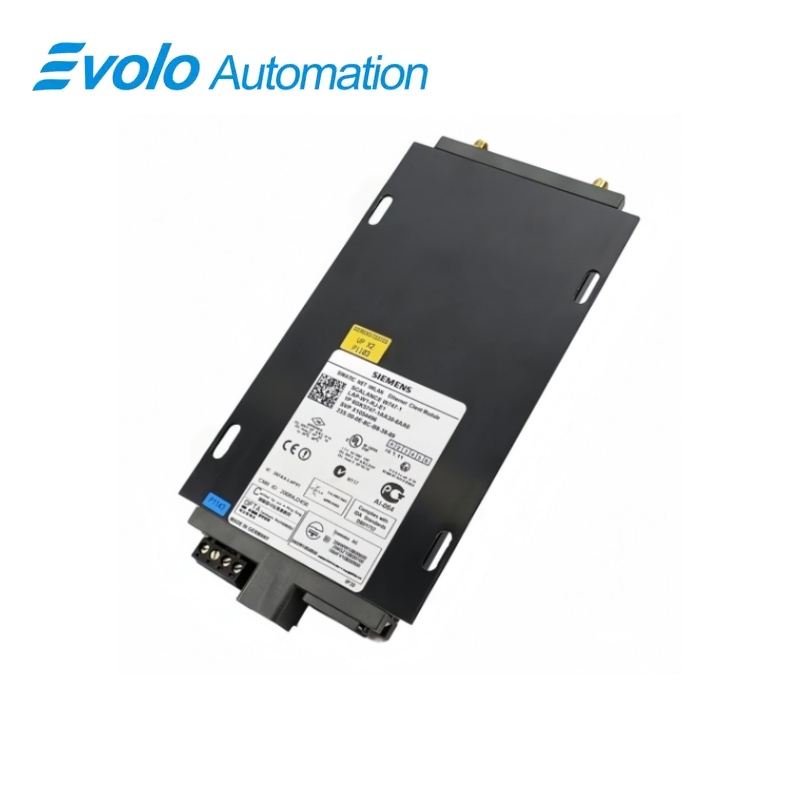

Сименс 6GK5747-1AA30-6AA0 SCALANCE W747-1 IWLAN хэрэглэгчийн модуль iPCF-той
Үйлдвэрлэгч: Siemens
Статус: Зөвхөн шинэ
Хүртэмжийн хугацаа: Нөөцөнд байгаа
Гарал үндэс: Герман
Баталгаа: 12 сар
Имэйл: [email protected]
ватсап: +86-18150117685
- Хойшоо үзэх
- Хамгийн их зарагдах загварууд
- Санал болгож буй бүтээлүүд
Хойшоо үзэх
- 6AA0-н дүйлгүүр хэсгийн бүтэн хувилбарыг хадгалж, АНУ-д түүнд хэрэглэдэг 6AB0-н хувилбарыг орлуулж үл болой.
- Гадаад антеннуудыг тусдаа захиалж, ашиглаж нехүүр антеннуудын холболтын цэсүүрт зөвхөн нөгөө цэсүүрт холбож.
- Шаардлагатай DC SELV нүүрлүүр эсвэл IEEE 802.3af PoE нүүрлүүр үзүүрлүүр.
- IP30 шкаф суулгах бүрдүүлэлтийг ашиглаж, тодорхойлогдсон ажиллах температурин хязгаарт зөвшөөрөл өгөх.
СИМЕНС SIMATIC NET SCALANCE W
6GK5747-1AA30-6AA0 SCALANCE W747-1 IWLAN хэрэглэгчийн модуль iPCF-той
До максимум найман Ethernet зангилааны үйлдвэрийн WLAN хэрэглэгч, iPCF ажиллагаатай, гадаад антеннуудын холболт ба тогтмол гүйдэн (DC) эсвэл Power over Ethernet (PoE) хүчлүүр
Нүдний үзүүрлээр
| Брэнд | Siemens |
|---|---|
| Загвар | 6GK5747-1AA30-6AA0 |
| Бүтээгдэхүүний төрөл | W747-1 IWLAN хэрэглэгчийн модуль |
| Үндсэн үйлдэл | Ethernet төхөөрөмжүүдийн утасгүй холболт |
| Хүсэлт | Удирдлагын шүүртүүр дэх үйлдвэрлэлийн WLAN холболтууд |
Найман зангилааны холболт
Найман IP зангилаа ба найман MAC зангилааг беспровод сүлжээнд холбох боломжтой.
iPCF ажиллагаа
IPCF сүлжээнд оптимизацийн өгөгдлийн дамжуулалт ба багасгасан холболтын цаг хэрэглэх.
Боксын зохицуулалт
IP30 хамгаалалт ба гадаад R-SMA антенн холболтууд бүтэн хаалттай төхөөрөмжийн суурьлуудад тохиромжтой.
Бүтээгдэхүүний тойм
6GK5747-1AA30-6AA0 sCALANCE W747-1 клиентийн тусламжтайгаар Ethernet төхөөрөмжийг үйлдвэрлэлийн беспровод LAN-д холбож, найман IP зангилаа ба найман MAC зангилааг дэмжинэ.
Клиент IEEE 802.11a/b/g/h беспровод ажиллагаа ба iPCF-г дэмжинэ; 10/100 Mbit/s Ethernet холболт ба гадаад антеннуудын хөндлөн огтлолын хоёр нүхтэй.
Гол ажиллагаа
Ethernet зангилаануудын беспровод нүүр цэг
W747-1 нь нэг WLAN интерфейс ашиглан хүртэл найм IP зангилаа ба найм MAC зангилаа дагуу хөдөлгөөн хүлээн авдаг.
iPCF сүлжээний оролцоо
IPCF горим нь үйлдвэрийн утасгүй утасгүй холболтын хэрэглээд зориулж сонгогдсон өгөгдлийн дамжуулалт ба богино гардан шилжүүлэлтийн хугацааг үзүүрлүүд.
Нарийнхан хүчдлийн холболт
Төхөөрөмж 24 В эсвэл 48 В тогтмол гүйдэл SELV хүчдлийг хүлээн авдаг, мөн IEEE 802.3af Power over Ethernet стандартыг дэмжинэ.
Албан ёсны техникийн үзүүлэлтүүд
| Дэмжигдэж буй IP ба MAC зангилаа | Хүртэл найм IP зангилаа ба найм MAC зангилаа |
|---|---|
| Этернет холболт | 1 RJ45 порт; 10/100 Мбит/с |
| WLAN интерфейсийн тоо | 1 |
| Утасгүй стандартууд | IEEE 802.11a, 802.11b, 802.11g ба 802.11h |
| Утасгүй дамжуулалтын хурд | 1–54 Мбит/с; хамгийн ихдээ 108 Мбит/с |
| Гадаад антенн холболтууд | 2 R-SMA сокет |
| Тогтмол гүйдэл дээрх оролт | 24 В эсвэл 48 В ТГД тогтмол гүйдэл; зөвшөөрөмүүр хязгаар: 18–57 В ТГД |
| Этернет дээрх хүчлүүр оролт | IEEE 802.3af; номиналь 48 В ТГД; зөвшөөрөмүүр хязгаар: 36–57 В ТГД |
| Эрчим хүчний хэрэглээ | 6 W |
| Ажиллах орчин үеийн температурын хэмжээ | −20 до 60 °C |
| Тосох, хадгалах хэмжээний температур | −40 хүртэл +70 °C |
| Хамгаалалтын дүрэм | IP30 |
| 802.11b горимд цацраг илгээх чадал | 1, 2, 5.5 ба 11 Мбит/с-д 20 дБм |
| 54 Мбит/с-д цацраг илгээх чадал | 802.11g: 16 дБм; 802.11a/h: 13.5 дБм |
| 802.11b горимд хүлээн авах мөчирлүүр | -90 дБм 11 Мбит/с |
| 802.11g режимд хүлээн авагчийн мэдрэмж | -76 дБм 54 Мбит/с |
Ихэнх асуултууд
Би 6GK5747-1AA30-6AA0-аар хэд хэдэн Ethernet төхөөрөмжийг холбож болох уу?
Клиент нь Ethernet талд нь найман IP хоолой, найман MAC хоолойг дэмждэг.
6GK5747-1AA30-6AA0 нь хөдөлгөөнт тоног төхөөрөмжийн iPCF үйл ажиллагааг дэмждэг үү?
Клиент нь өгөгдлийн дамжуулалтыг сайжруулах, дамжуулах хугацааг багасгах iPCF режимыг дэмждэг.
6GK5747-1AA30-6AA0-г Ethernet кабелийнх нь дагуу хангаж болох уу?
IEEE 802.3af Ethernet-ийн цахилгаан хангамжийг нэр томъёоны 48 V DC-тэй 3657 V DC-ийн зөвшөөрөлтэй орох цар хүрээгээр дэмждэг.
Гадаа бүүрхүүлт антеннууд 6GK5747-1AA30-6AA0-той хамт оршоо?
Антеннууд төхөөрөмжтэй хамт дүүрэн үлдээгүй, тийнхүү тааруулан суурьтгах зориулалтаар тусдаа сонгох ёстой.
6GK5747-1AA30-6AA0-той ашиглагүй антеннуудын холболтын цэс нь юу хийх вэ?
Нэг л антеннуудын холболтын цэс ашиглагүй үед түүнд дуусгагч эсүртүүлэгч суурьтуул.
6GK5747-1AA30-6AA0-той гадаа, хамгаалалтгүй бүүрхүүлт бүрхүүлгүйгүй суурьтгаж болой?
IP30 шкаф хувилбар нь гадаа нөхцөлд шууд үлдээхийн оронд тохирох суурьтгах бүүрхүүлт шкаф шаардуулна.
6GK5747-1AA30-6AA0 нь АНУ-ын захиалгын дугаарын хувилбар уу?
Энэ нь 6AA0 хувилбар, харин АНУ-д тодорхойлсон захиалгын дугаар 6AB0-той дуусна.
