Сименс 6ES7141-6BG00-0AB0 СИМАТИК ET 200eco PN 8 каналын дижитал оролтын модуль
Үйлдвэрлэгч: Siemens
Статус: Зөвхөн шинэ
Хүртэмжийн хугацаа: Нөөцөнд байгаа
Гарал үндэс: Герман
Баталгаа: 12 сар
Имэйл: [email protected]
ватсап: +86-18150117685
- Хойшоо үзэх
- Хамгийн их зарагдах загварууд
- Санал болгож буй бүтээлүүд
Хойшоо үзэх
- Найман DI канал ба найман M12 сенсорын холболтыг баталгаажуул.
- 24 В DC сенсорын түвшин ба 100BASE-TX PROFINET топологийг шалгах.
- Төхөөрөмжийн нэр, хяналтын төхөөрөмжийн тохиргоо ба оюун ухааны шалгах ажил хөтөлбөрт оруулах.
- IP67 хамгаалалтыг хадгалахын тулд нийцүүр M12 бүсүүр болон холбогчид суулгах.
Талбайн PROFINET дижитал оролт
6ES7141-6BG00-0AB0 СИМАТИК ET 200eco PN 8 каналын дижитал оролтын модуль
IP67 ET 200eco PN талбайн I/O төхөөрөмж, найман 24 В DC дижитал оролт, найман M12 сенсорын сокеттой.
Нүдний үзүүрлээр
| Брэнд | Siemens |
|---|---|
| Загвар | 6ES7141-6BG00-0AB0 |
| Бүтээгдэхүүний төрөл | Дижитал оролтын I/O төхөөрөмж |
| Үндсэн үйлдэл | 8 оролт, 24 В тогтмол гүйдэл |
| Совместим серийн | SIMATIC ET 200eco PN |
Тархмал оролт/гаралт
PROFINET IO станц дээр найман 24 В тогтмол гүйдэлт сенсорын сигналыг цуглуулдаг.
Талбарт суурилуулалт
IP67 хамгаалалт ба M12 холболтууд шкафгүй суурилуулалтыг дэмжинэ.
Төхөөрөмжийн диагностика
Siemens үйлчилгээний зориулалтад канал ба хүчдлийн диагностикасийг жагсаардаг.
Бүтээгдэхүүний тойм

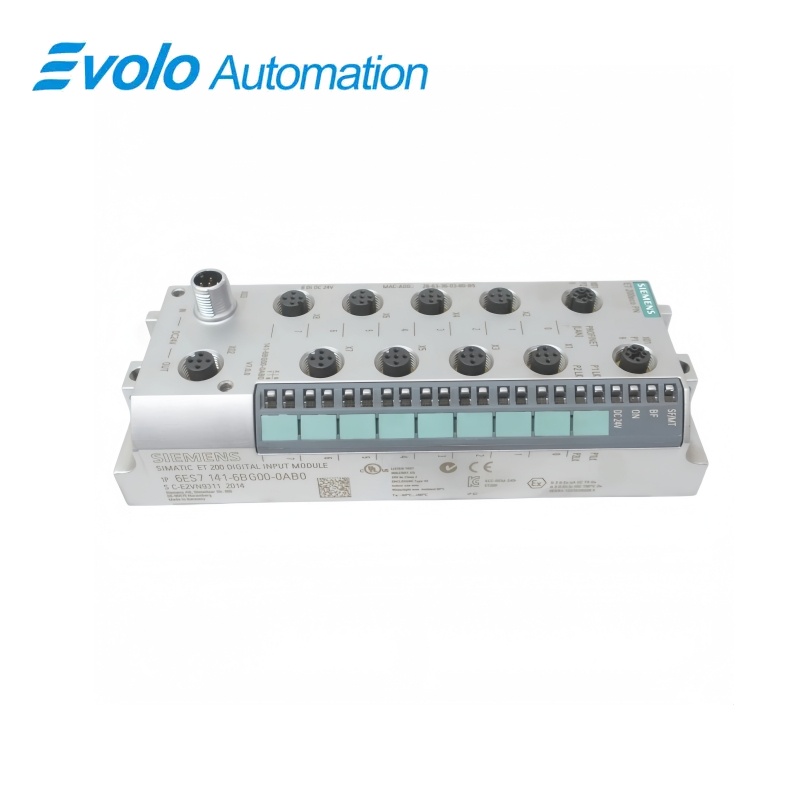

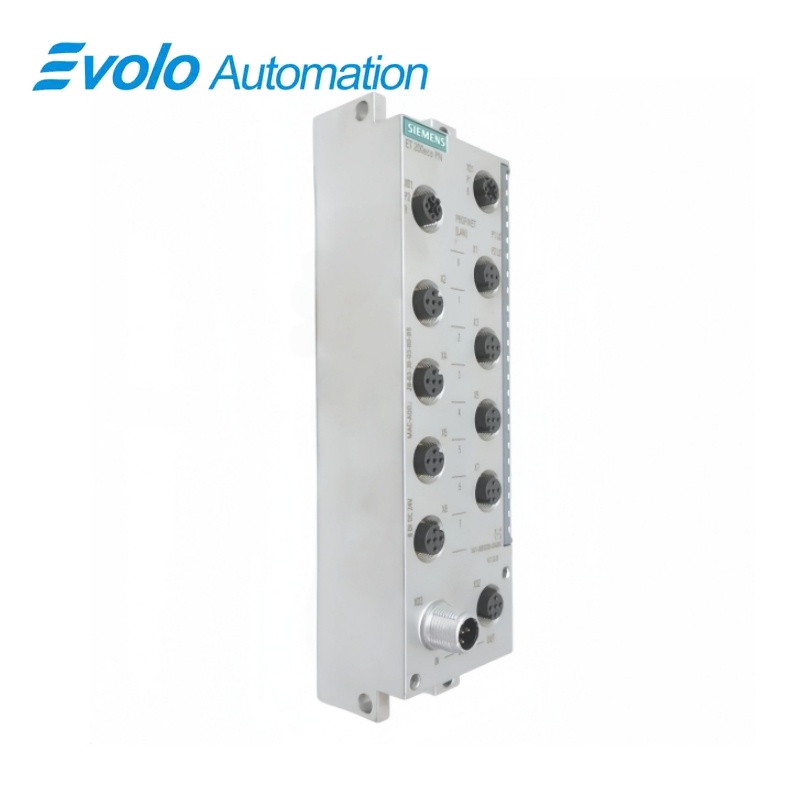

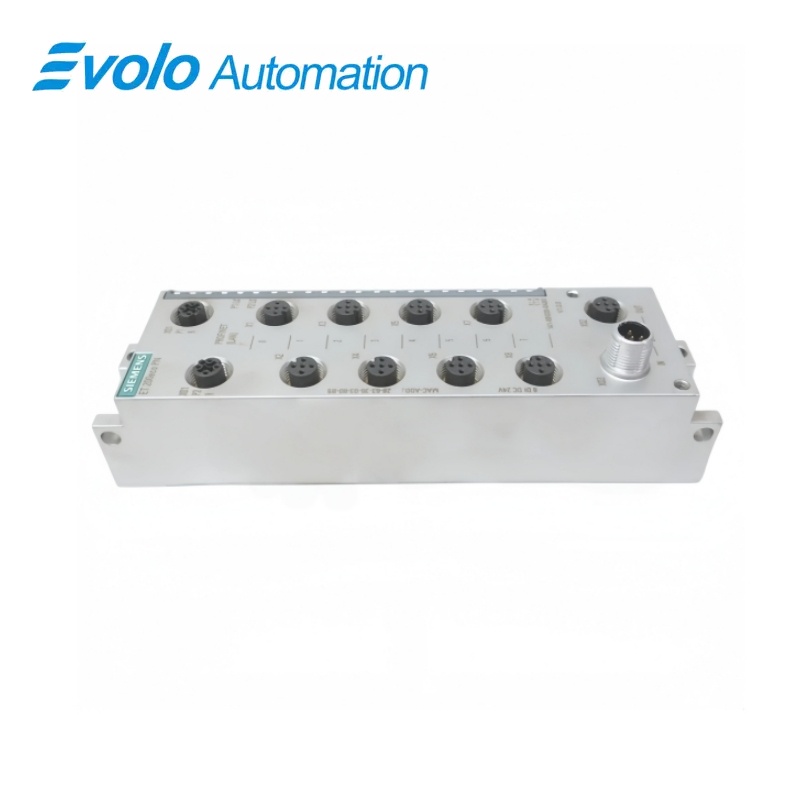

6ES7141-6BG00-0AB0 энэ нь найман 24 В тогтмол гүйдэлт цифровой оролтын ба найман M12 сенсорын сокеттой ET 200eco PN талбарт I/O төхөөрөмж юм. Тэр PROFINET IO төхөөрөмж хэлбэрт холбогдодог.
Сенсорын утас, M12 холболтууд, хүчдлийн ба PROFINET төхөөрөмжийн тохиргоог станцтой нийцүүлнүү. Түүний IP67 хамгаалалт зөв холболт ба сааралдах арга зүйд хамаардаг.
Гол ажиллагаа
Цифровой сенсорын бүртгэл
Талбарт сенсоруудаас найман тогтмол гүйдэлт цифровой оролтын төлөвүүдийг уншидаг.
PROFINET IO холболт
100BASE-TX PROFINET холбооны технологи ашиглаж, дотоод сүлжээний зөөврүүртэй.
Бүсийн гэмтлийн шалгах
Хүчдэл ба бүсийн гэмтлийг зааж, контроллер-т гэмтлийн мэдээллийг дэмжинэ.
Албан ёсны техникийн үзүүлэлтүүд
| Бүтээдийн гэр | SIMATIC ET 200eco PN |
|---|---|
| Дигитал оролтууд | 8 |
| Оролтын бүлгүүрлэл | бүс тутамд нь 1 канал |
| Номиналчийн оролтын давтамж | 24 В DC |
| Сигнал 0 хүчдэл | −3 до 5 В |
| Сигнал 1 хүчдэл | +11 до +30 В |
| Сигнал 1 гүйдэл | дунджаар 7 мА |
| Оролтын хоцрогдол | нүүршлүүр бүрд дунджаар 3 мс |
| Цахилгаан хамгаалалтгүй кабелийн урт | хамгийн ихдээ 30 м |
| Датчик холбогчид | 8 × M12 |
| PROFINET-ийн физик давхарга | 100BASE-TX |
| PROFINET хурд | хамгийн ихдээ 100 Мбит/с |
| Интегрирован свитч | Тийм |
| Типичный хүчдлийн алдагдал | 4.5 Вт |
| Баригчийн хамгаалал | IP67 |
Ихэнх асуултууд
6ES7141-6BG00-0AB0 хэдэн оролттой вэ?
ET 200eco PN төхөөрөмж нь 24 В ТХ-д найман цифров оролттой.
Хэрхэн сенсоруудыг 6ES7141-6BG00-0AB0-д холбод?
Найман М12 сенсорын сокетуудыг тохирох талбайн холбогчид ашиглана.
6ES7141-6BG00-0AB0 PROFINET-д мөрдөхүүн холбоосоор харилцаж уу?
Тийм, тэр 100BASE-TX-д PROFINET IO төхөөрөмж гэж ажиллаж уу.
6ES7141-6BG00-0AB0-д өндөр сигналыг ямар оролтын хүчдэл илтгэд?
Сигнал 1 нь +11 до +30 В оролтын хүчдлийг илтгэнд.
6ES7141-6BG00-0AB0-д оролтын хариу үйлдэл юу вэ?
Типик түвшин шилжилтийн хоцрогдол нь хоёр чиглэлд 3 мс.
6ES7141-6BG00-0AB0-ийг шүүдэрт бүүрхийн гадна суулгаж болой?
Бүх холбогчид ба тааруулан хуучин хөндлөн орчинд IP67 талбайн загвар нь үүнийг дэмждэг.
6ES7141-6BG00-0AB0-той хамт хуучин сенсорын кабель ямар урт байж болой?
Хуучин сенсорын кабель 30 м урт байж болой.
