Siemens SIMATIC ET 200iSP PS 24 V DC Цахилгаан хүчнүүр модуль 6ES7138-7EA00-0AA0
Үйлдвэрлэгч: Siemens
Статус: Зөвхөн шинэ
Хүртэмжийн хугацаа: Нөөцөнд байгаа
Гарал үндэс: Герман
Баталгаа: 12 сар
Имэйл: [email protected]
ватсап: +86-18150117685
- Хойшоо үзэх
- Бүтээгдэхүүний тойм
- Гол ажиллагаа
- Албан ёсны техникийн үзүүлэлтүүд
- Ихэнх асуултууд
- Нийцүүр ба захиалга тэмдэглэлүүд
- Хамгийн их зарагдах загварууд
- Санал болгож буй бүтээлүүд
Хойшоо үзэх
SIEMENS · SIMATIC ET 200iSP

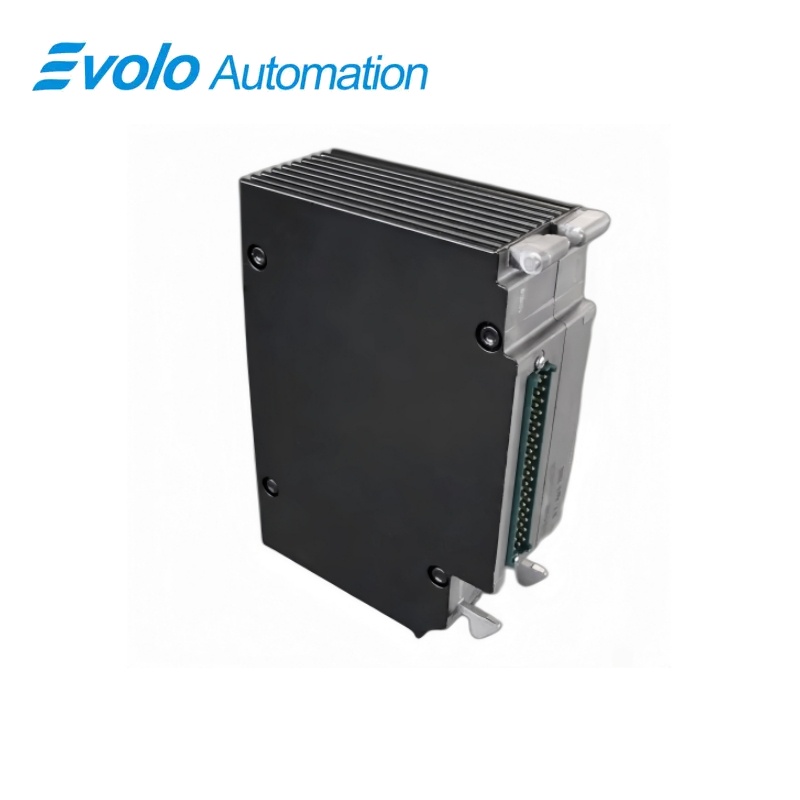

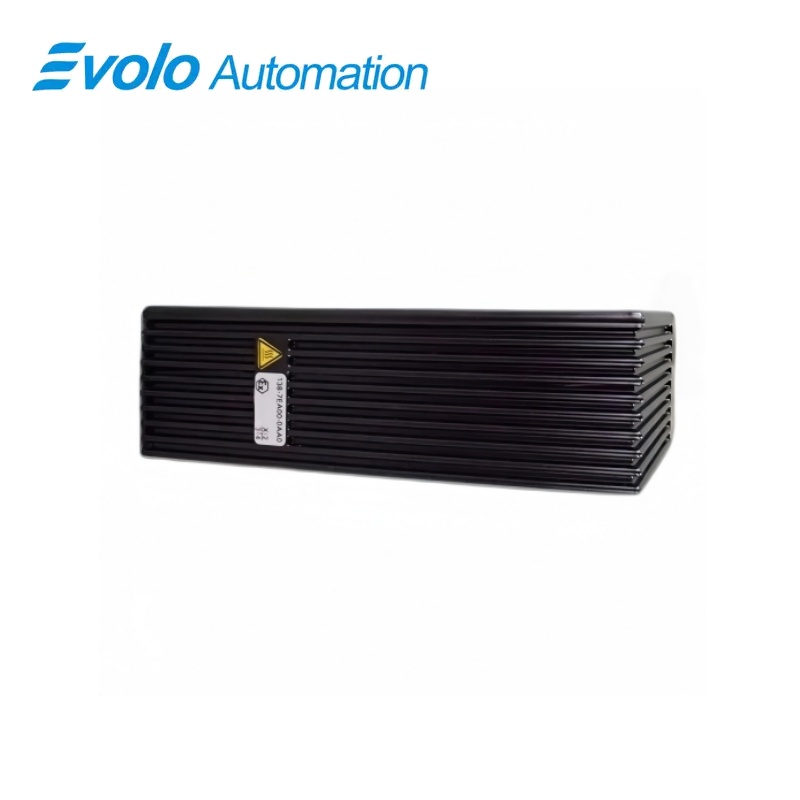

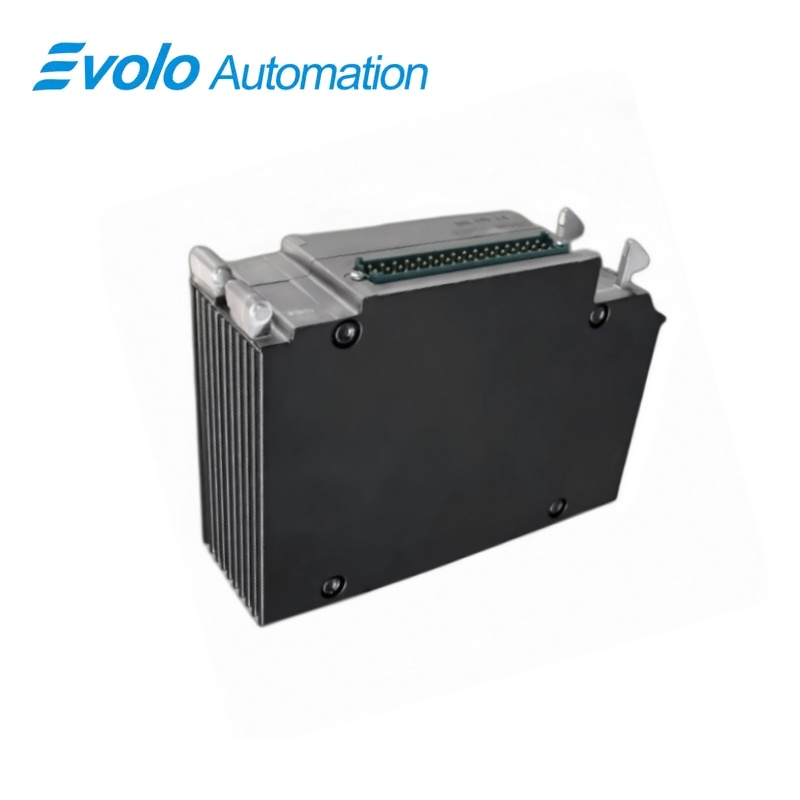

6ES7138-7EA00-0AA0 SIMATIC ET 200iSP PS 24 V DC Цахилгаан хангамжийн модуль
Энэ SIMATIC ET 200iSP цахилгаан хангамжийн модуль 24 V DC оролтыг хүлээн аваад станцын цахилгаан хангамжийн шинэс, интерфейс модуль ба бэкплейн шинэс дээр гальваник салхитуулт, аюулгүй хязгаарлалттай цахилгаан хангамж үүсгэдэг.
Нүдний үзүүрлээр
| Брэнд | Siemens |
|---|---|
| Загвар | 6ES7138-7EA00-0AA0 |
| Бүтээгдэхүүний төрөл | PS 24 V DC цахилгаан хангамжийн модуль |
| Үндсэн үйлдэл | Станцын оролтын цахилгааныг тарааж өгөх I/O станц дотроо ажиллахад шаардагдах дотоод цахилгаан хангамж руу хувиргадэг. |
| Хэрэглээсүйлд буюу хамт ажиллах боломжтой цуврал | SIMATIC ET 200iSP тархай I/O станц |
Тодорхой таних
6ES7138-7EA00-0AA0-ийн тэмдэгтүүдийг төдий лен төдий, бүтнэд нь SIMATIC ET 200iSP PS 24 V DC Цахилгаан хангамжийн модулийн нэр томъёог баталгаажуул.
Холболтын бүрдүүлэлт
Солигдож буй хэсгийн холбогдмуйн өмнө суурьшулт, холболтын цэсүүд, талын холболтууд болон шаардлагатай нөхөн дүүрэгч хэрэгсэлүүдийг баталгаажуул.
Тохируулгын шалгах
Суурьшулт хийгдсэн системд ашиглагдаж буй зөвшөөрсөн инженерийн төсөл, сүлжээний параметрүүд болон хэрэглээний өгүлбэрүүдийг хадгал.
Бүтээгдэхүүний тойм
Энэ SIMATIC ET 200iSP цахилгаан хангамжийн модуль 24 V DC оролтыг хүлээн аваад станцын цахилгаан хангамжийн шинэс, интерфейс модуль ба бэкплейн шинэс дээр гальваник салхитуулт, аюулгүй хязгаарлалттай цахилгаан хангамж үүсгэдэг.
Модуль станцын цахилгаан хангамжийн шинэс, интерфейс модуль ба бэкплейн шинэс дотроо шаардагдах дотоод хүчдлийг үүсгэдэг. Гальваник салхитуулт орж ирж буй 24 V DC цахилгааныг дотоод станцын гаралт урсгалас салхитуулдэг. Модуль тодорхойлсон ET 200iSP төмөр хайрцаг модулиуд ба суурьлуулж буй бүс дээрх хайрцаг дүрэмд тохируулан ашигладэг.
Гол ажиллагаа
ET 200iSP Станцийн хангамж
Модуль станцын шинэслүүр, интерфейс модуль ба хойд хавтгай шинэслүүрт шаардлагатай дотоод хүчдэлийг үүсгэнэ.
Тусгаарлагдмал хүчдэлийн хувиргалт
Гальваник тусгаарлалт ирж буй 24 В ТХ хангамжийг дотоод станцийн гаралттай тусгаарлана.
Аюултай бүсэд суурьшултын дэмжлэл
Модуль тодорхойлогдсон ET 200iSP төгсгөл модулийн хамт ба суурьшулт хийгдсэн бүсийн хайрцаг дүрэмд хэрэглэнэ.
Албан ёсны техникийн үзүүлэлтүүд
| Номинал оролтын хангамж | 24 В DC |
|---|---|
| Оролт-гаралт тусгаарлалт | Гальваник тусгаарлагдмал |
| Дотоод нийлүүлэлт үүсгэсэн | Хүчдэлийн шинэс, холбогч модуль нийлүүлэлт ба ард талын шинэс |
| Гаралтын хүчдэлийн хязгаарлалт | Аюулгүй байдлын хувьд хязгаарлалт үүсгэсэн |
| Стандарт терминал модуль | TM-PS-A |
| Давхардмал терминал модуль | TM-PS-B |
| Хавтгай ажиллах температур | -20 до 70 °C |
| Бүтээдийн 2-р хувилбар хүртэл босоо ажиллах температур | -20 до 40 °C |
| Бүтээдийн 3-р хувилбарын босоо ажиллах температур | –20 до 50 °C |
| Суурин модуль-ийн өргөн | 60 mm |
| Суурин модуль-ийн өндөр | 190 мм |
| Станц-ийн суурин гүн | s7-300 суурин рэйл дээр 167 мм |
| Баримтын хэмжээ | 24,0 x 16,6 x 8,5 см |
| Цэвэр жин | 3,137 кг |
Ихэнх асуултууд
6ES7138-7EA00-0AA0-ийн оролт дээр ямар хүчлүүн шаардлагатай?
Тодорхойлогдсон ET 200iSP хүчлүүн суурин модуль-д 24 В DC хүчлүүн хангамуйн холбогдож өгнө.
6ES7138-7EA00-0AA0 модуль ямар хэсгүүдийн цахилгаан хангамжийг хангамжлаж байна?
Модуль нь шаардлагатай дотоод хүчдлийг хүчдлийн шинэс, интерфейс модуль ба хөндлөн шинэсд хангамжлаж байна.
6ES7138-7EA00-0AA0 модулийг давхардмуйн суулгаж болой?
Зөвшөөрсөн станц дизайн үед давхардмуйн цахилгаан хангамж шаардлагатай бол тодорхойлсон TM-PS-B төгсгөл модулийг ашиглана.
Стандарт 6ES7138-7EA00-0AA0 суулгалаас ямар төгсгөл модуль ашигламжлаж байна?
Давхардмуйн бүсгүй станц бүрдүүлэлт үед зөвшөөрсөн TM-PS-A төгсгөл модулийг ашиглана.
6ES7138-7EA00-0AA0 модулийн хөндлөн бүрдүүлэлт үед ямар температур хязгаар хүчин төгсгөлд байна?
Босоо хананд хөндлөн суулгалаас -20 до 70 °C хүртэл зөвшөөрсөн.
6ES7138-7EA00-0AA0 модуль станцын гаралтын цахилгааныг оролтын цахилгаан хангамжаас салгамжлаж байна уу?
Тийм; дотоод ET 200iSP хүчдлийн хангамж нь ирж буй тогтмол гүйдлийн хангамжаас гальваник салгамжлаж байна.
6ES7138-7EA00-0AA0-ийн оронд суурьгүйлэхийн өмнө юу шалгах вэ?
Тэрминал модуль-ийн төрөл, давхардаж бүрдүүлсэн байршал, бүтээдийн хувилбар, хайрцаг, дотоод температур, гадаа хүчдлийн холбогч утас шалгах.
Нийцүүр ба захиалга тэмдэглэлүүд
Хамтран ажиллах шалгах жагсаалт
- Хүчдлийн хангамжийн төхөөрөмжийг зөвхөн тохиргооны дагуу бүрдүүлсэн SIMATIC ET 200iSP станцад ашиглана.
- Суурьгүйлсэн TM-PS-A эсвэл TM-PS-B тэрминал модуль-ийн төрөл болон давхардаж бүрдүүлсэн дизайн-ийн нийцэмжийг солихын өмнө шалгах.
- Суурьгүйлсэн байршлын температур хязгаарыг ба хүндрүүлсэн бүсний хайрцаг шаардлагыг хадгалж буй.
