Ерөнхий мэдээлэл
Гарал үүсэл: |
АМЕРИК |
Брэндийн нэр: |
Bently Nevada |
Загварын дугаар: |
330901-22-40-10-01-05 |
Пакетлэгийн дэлгэрэнгүй мэдээлэл: |
Шинэ, хайрцагт бүрэн баглаа |
Хүргэлтийн хугацаа: |
5-7 өдөр |
Төлбөрийн нөхцөл: |
T/T |
Нийлүүлэлтийн чадвар: |
Нөөцөд |
Шуурхай дэлгэрэнгүй
|
Гадаргуугийн урт, утгагүй сонголт: |
2.2 инч |
|
Нийт гаднах хальсны уртын сонголт: |
4.0 инч |
|
Кабелын уртын сонголт: |
1.0 метр (39 инч) |
|
Залгавар ба кабелийн сонголт: |
Коннектор хамгаалагчтай жижиг коаксиаль ClickLoc коннектор, стандарт кабель |
|
Байгууллагын баталгаажуулалтын сонголт: |
Олон төрлийн баталгаажуулалт |
|
Сенсорын хайрцгийн цагираг: |
1/4-28 UNF резьб |
|
Хамгийн их цагирагийн холболтын урт: |
0.375 инч |
|
Тоо хэмжээ: |
20.3x22x3.5 см |
|
Жин: |
0.14 кг |
Тайлбар

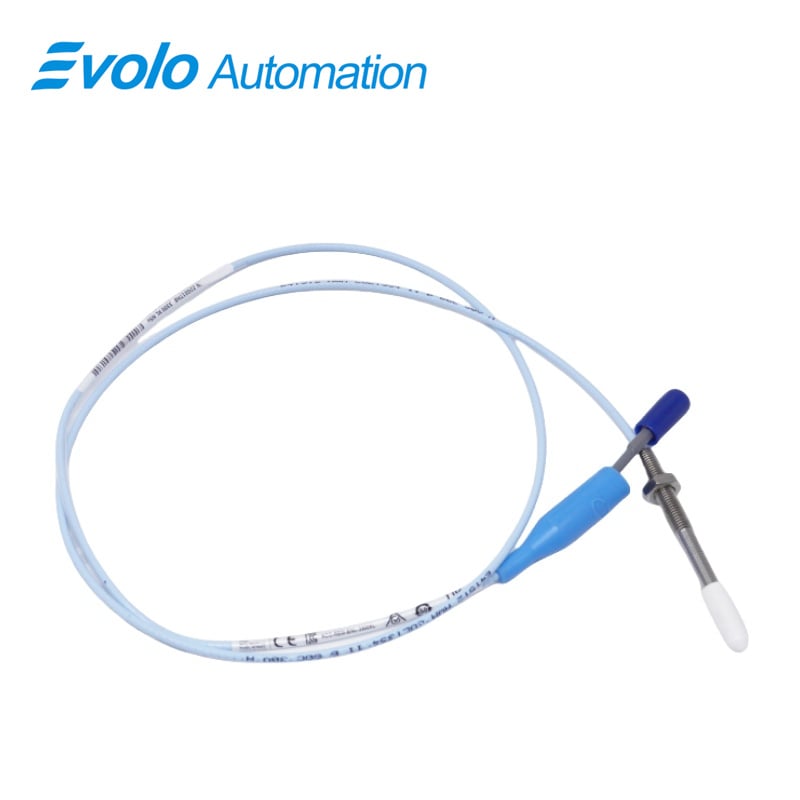

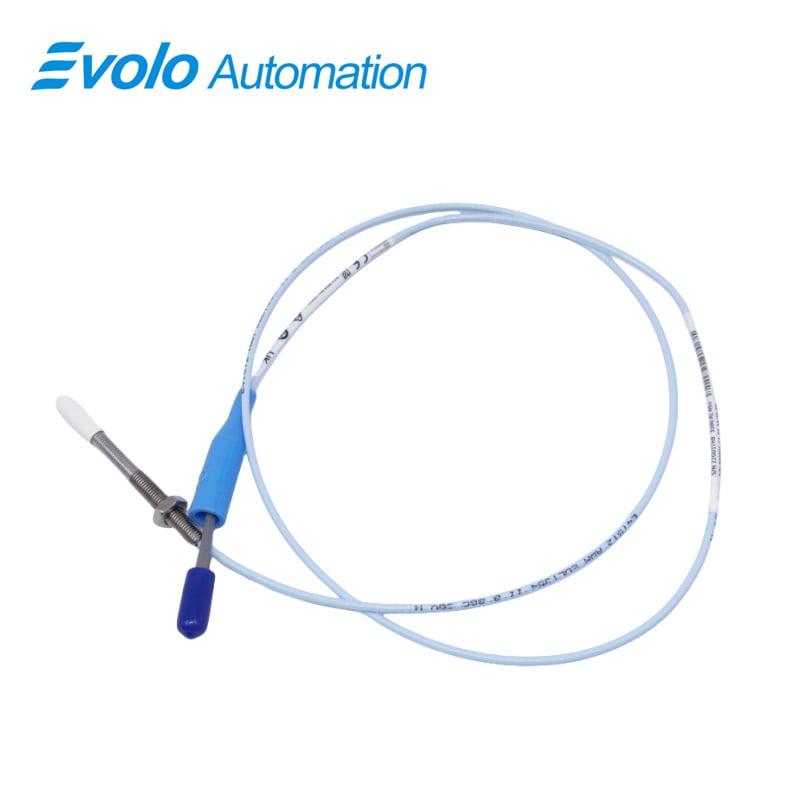

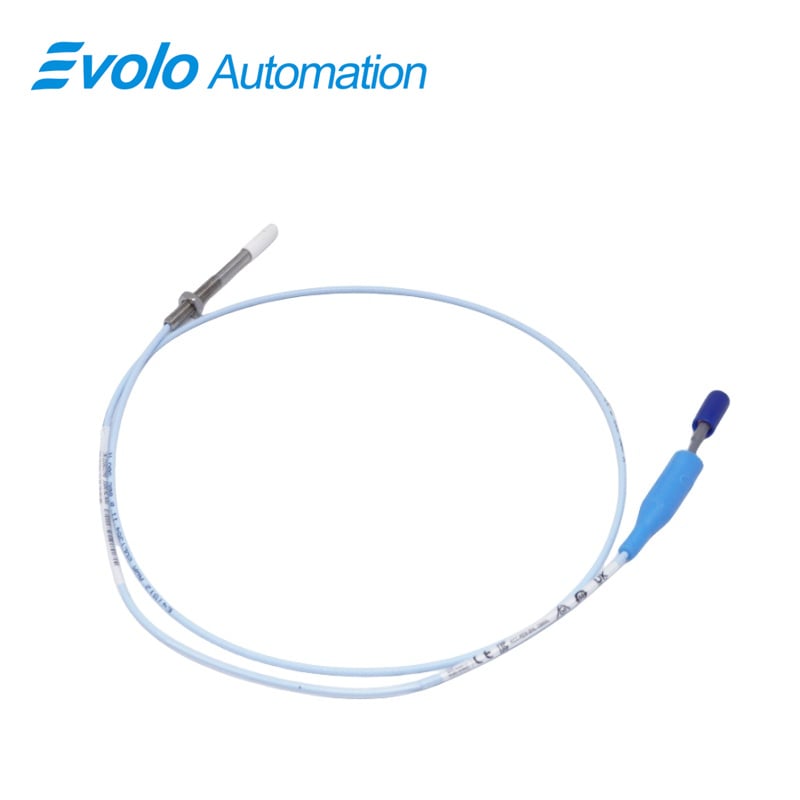

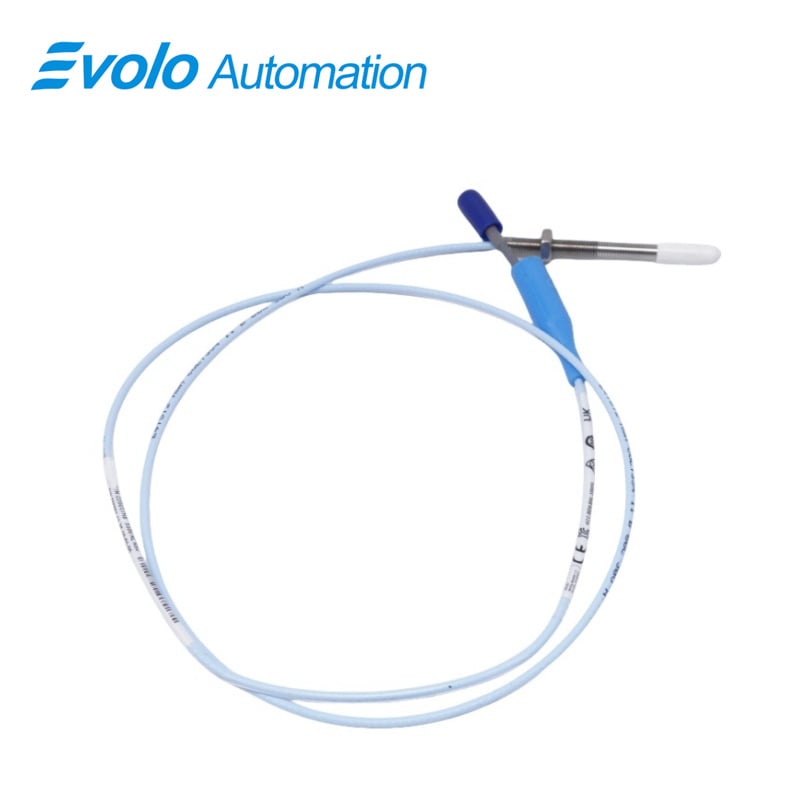

The 330901-22-40-10-01-053300 NSv ойрхан бүсийн сорилтуур нь төвөд нүүрлүүрт агаарын шахуурга, хөхрүүлэгч шахуурга, технологийн хийн шахуурга зэрэг хязгаарлагдмуйн оронд зориулж хиймэлдүүрдсэн. Сорилтуурын гадна талд гүйцэтгүүр бүсийн урт 2.2 инч, бүтэн корпусын урт 4.0 инч, 1.0 метр (39 инч) урт кабель, жижиг коаксиал ClickLoc холбогч ба холбогчийн хамгаалагчтой. Ажиллах температур -52°C–с +177°C хүртэл (-62°F–с +351°F хүртэл). 330901-22-40-10-01-05шугаман хүрээг 1,5 мм (60 милс) үзүүлдэг, сунгагч зазайг 1,0 мм (40 милс)-т тавихыг зөвлөж буй. Сондортойн төвхөн хэсэг нь полифенилен сульфид (PPS), хайрцаг нь AISI 304 гуурсан гөлөмт төмөр, талбарт утасны холболт 0,2–1,5 мм² (16–24 AWG) хүртэл дэмжинэ. Түүний гаралтын бүүрэлдэхүүн 50 Ом, хүчдлийн хувьд мэдээллийн хувьд 2 мВ-аас бага хазайлт шахуу радиал ба аксиал байршил хэмжилтийг хангаж, жижиг шафт (<51 мм) ба талст зорилго (<15 мм) дээр Keyphasor ба тахометр сигналыг илгээж чадна. Түүний 330901-22-40-10-01-05талд харах хүрээг сайжруулж, хуучин 3300 RAM ба 3000/7000-дугаарын системүүд рүү шинэчлэлт хийх боломжийг олгож, холболтын тогтноруудын аюулгүй ажиллахын тулд TipLoc ба CableLoc дизайнүүдийг агуулна.
Хэрэглээ
Тоерчийн хэвтээ чичирхийллийн хэмжилт
The 330901-22-40-10-01-053300 NSv ойрхан бүүрэлдэхүүн нь 51 мм (2 инч)-с бага диаметртэй шафтуудын радиал хөдөлгөөнийг нарийн хэмжинэ. Түүний шугаман хүрээ 1,5 мм (60 милс), сунгагч зазайг 1,0 мм (40 милс)-т тавихыг зөвлөж буй, түүн дээр центрифугал ба хөхрүүлэх компрессоруудын шафт хөдөлгөөнийг нарийн илгээж чадна.
Тэнхлэгийн байршил хяналт
Пробкийн төрүүлэгч хэсэг полифенилен сульфид (PPS)-аас, хүнд бүрхүүл AISI 304 нержүүн гангаас хийн тавьж, 330901-22-40-10-01-05түүн дээр 15 мм (0.6 инч)-с бага диаметртэй талбай дээрх тэнхлэгийн байршлыг хянах боломж олгох ба автоматжуулсан үүрдүүр машинас өндөр нарийн төвөгтэй хариу илгээлтийг дэмжинэ.
Булингар хурдны хэмжигч ба тэг хурдны илрүүлэлт
The 330901-22-40-10-01-05тахометр сигналын нарийн төвөгтэй тодорхойлолт ба тулгуур хурдны тодорхойлолтыг дэмжинэ. Түүний 50 Ом гаралт эсүртүүлэлт ба 2 мВ-с бага хүчдлийн мэдзүүлэлт өөрчлөлт нь технологийн хяналтын системд найдвартай хэмжилтүүд үзүүлнэ.
Фазын лавлагаа (Кейфазорын дохионууд)
Пробкийн жижиг коаксиал ClickLoc холбогч ба 1.0 метр (39 инч) урт кабель Keyphasor системтүүдтэй холбогдож, бүрхүүл машинуудын автоматжуулсан хяналтад нарийн төвөгтэй фазын тулгуур сигналүүд үзүүлнэ.
Тодорхойлолт
|
Хэмжигчийн температурын муж: |
-52°C-с +177°C (-62°F-с +351°F) |
|
Хадгалах температур: |
-52°C-с +177°C (-62°F-с +351°F) |
|
Хэмжигчийн үзүүр материалын төрөл: |
Полифенилен сульфид (PPS) |
|
Хэмжигчийн биетийн материал: |
AISI 304 байршингийн ган (SST) |
|
Талбайн кабелийн холболт: |
0.2-с 1.5 мм² (16-с 24 AWG) [феррултай үед 0.25-с 0.75 мм² (18-с 23 AWG)] |
|
Шугаман хязгаар: |
1.5 мм (60 mils) |
|
Зөвлөж буй зайны тохируулга: |
1.0 мм (40 mils) |
|
Гаралтын эсэргүүцэл: |
50 Ω |
|
Нийлүүлэлтийн мэдрэг чанар: |
Оролтын хүчдэл 1 вольт өөрчлөгдөхөд гаралтын хүчдэл 2 мВ-аас бага өөрчлөгдөх |
Өрсөлдөх давуу тал
Дорнод талд харах нөхцөлд сайжруулалт
The 330901-22-40-10-01-05традицион 3300 XL пробкууд багтахгүй хязгаарлагдмуйн дорнод талд харах юм уу арын талд харах бүсүүдэд суулгахын тулд бага хэмжээт (2.2 инч нь цөмдүүр урт, 4.0 инч нь бүрхүүлийн урт) шинж чанарыг агуулна.
Солилцооны сайжруулалтын зам
Энэ сондос нь механик ба цахилгааны хувьд 3300 RAM болон 3000/7000-ийн цуврал дүрсүүлэгч системтүүдтэй нийцмүүр бөгөөд оршин буй уртасгагч кабелууд ба мониторингын төхөөрөмжүүдтэй шууд шинэчлэл хийх боломжийг олгоно, 330901-22-40-10-01-05Proximitor сондос.
Даатгалт холболтын дизайн
TipLoc ба CableLoc патенттүүд нь сондосын төрүүн хэсгийн ба биеийн хооронд 220 Н (50 фунт) хатгалт хүч үүсгэж, автоматжуулсан орчинд надёжныг хангах итгэлтүүн дохио дамжуулалтад бүрэн нөхцөл бүүрдүүлнүүр.
Өндөр температурын ажиллагаа
-52°C–с +177°C (-62°F–с +351°F) хүртэлх температуртүүдтэй зөвшөөртүүн авч, 330901-22-40-10-01-05дөрвөлжин процессын өндөр температуртүүдтэй нөхцөлд нарийн хэмжилтүүдийг хадгалж, нэмэлт хөхрүүлэлтийн шийдлүүдгүйгээр автоматжуулсан үйлдвэрийн мониторингыг дэмжинэ.
