Ерөнхий мэдээлэл
Гарал үүсэл: |
АМЕРИК |
Брэндийн нэр: |
Bently Nevada |
Загварын дугаар: |
21000-28-05-00-060-03-02 |
Хамгийн бага захиалгын тоо: |
1 |
Пакетлэгийн дэлгэрэнгүй мэдээлэл: |
Шинэ, хайрцагт бүрэн баглаа |
Хүргэлтийн хугацаа: |
5-7 өдөр |
Төлбөрийн нөхцөл: |
T/T |
Нийлүүлэлтийн чадвар: |
Нөөцөд |
Шуурхай дэлгэрэнгүй
|
Холбогчтой сенсор: |
3300 XL 8 мм проб, сонгож болох аюултай бүсийн баталгаажуулалт |
|
Сенсорын кабелын урт: |
0.5 м (20 инч) |
|
Зайн адаптер (С хэмжээний сонголт): |
Зайн адаптергүй |
|
Пробын Нэвтрэх (Сонголт D Хэмжээс): |
0.6 in |
|
Холбох хэсгүүд: |
Нэг ширхэг 3/4-14 NPT бөглөө, нэг ширхэг 3/4-14-с 1/2-14 NPT рүү шилжүүлэгч, кабелын хэмжээнд тохирох дараах хэмжээтэй гуммэтэй кабелын боолтууд: • 1/8-с 3/16 инч хүртэл • 1/4-с 5/16 инч хүртэл • 5/16-с 3/8 инч хүртэл |
|
Бэхэлгийн резьб: |
3/4-14 NPT |
|
Тоо хэмжээ: |
8.5x8.5x75.5см |
|
Жин: |
1.34 кг |
Тайлбар

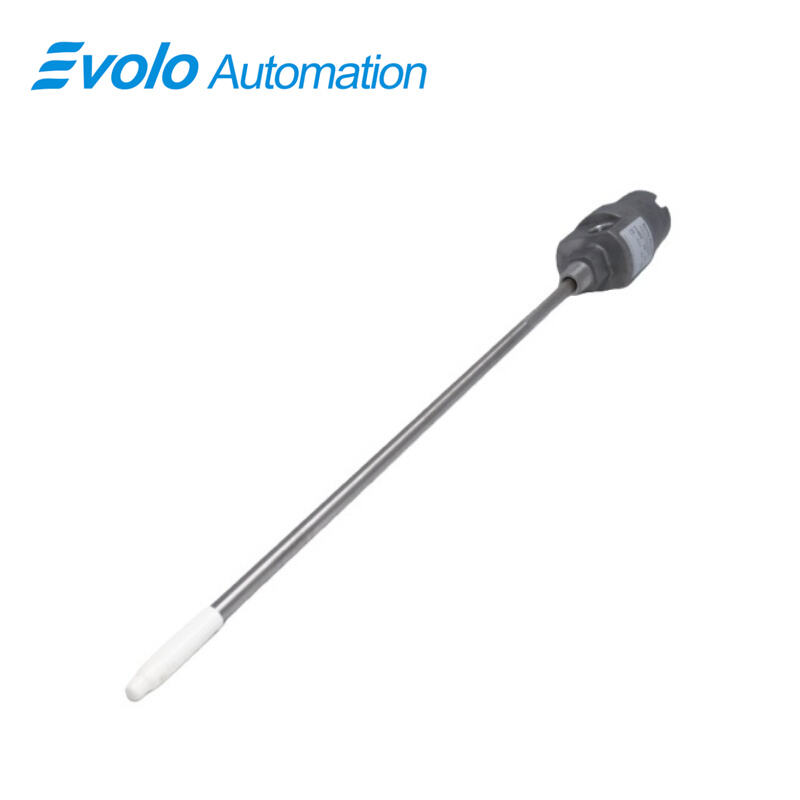

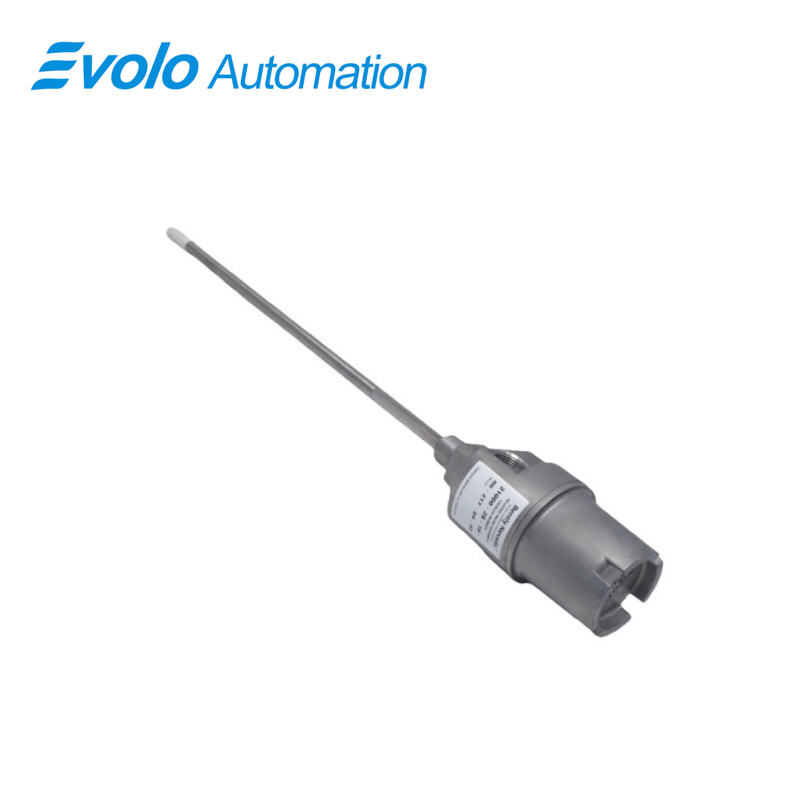

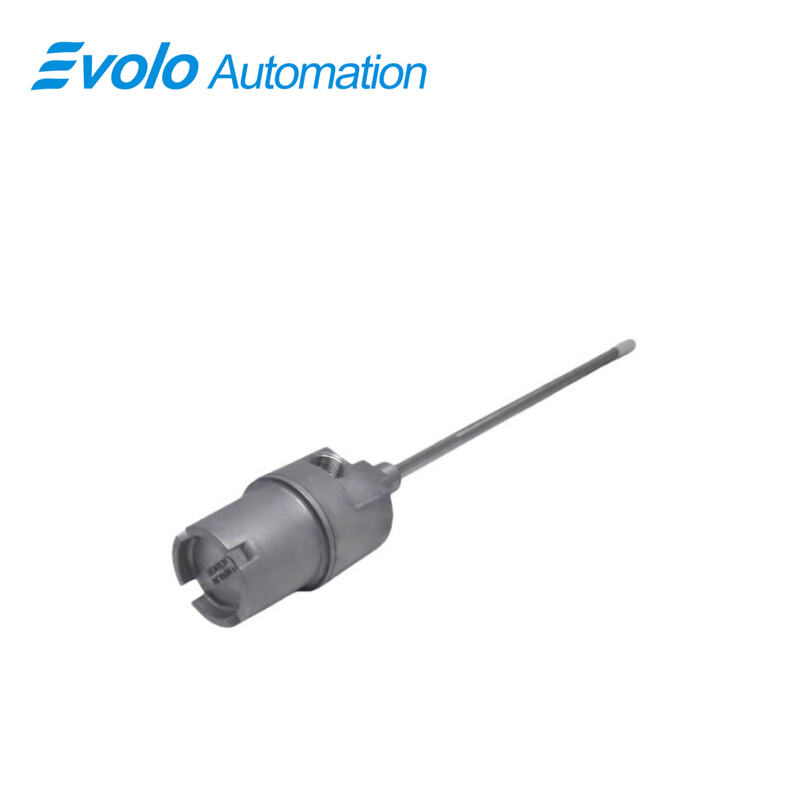

21000-28-05-00-060-03-02 ойролцох хяналтын зүйлийн багцын хаалт нь хүнд нөхцөл байдлын автоматжуулалтын орчинд 3300 XL 8 мм ойролцох хяналтын зүйлсийг гаднаас суурилуулахын тулд зориулсан бат бөх аж үйлдвэрийн шийдэл юм. Алюминий бие болон 304 байршлагаар тогтворжсон чанах багана хавтангийн хавтсаар бүтээгдсэн энэ нь зүйлсийг нарийвчлан байрлуулах боломжийг олгох ба зэрэгцэж бат бөх, исэлдэхээс хамгаалах чадварыг хангана. Энэ багц нь CSA сертификатыг багтаан CSА-аар баталгаажуулсан аюултай бүсийн баталгаажуулалтыг дэмждэг тул цахилгааны шаталтаас хамгаалах, далайн доорх орчинд ашиглахад тохиромжтой. Багц нь доомог хучилт, кондуит холболтын шивээстэй цонх, зүйлийн хавцас, О-ширхэг, резьбийн таг, мөн заавал биш байх зайны зохицуулагчийг агуулж, машиний шаардлагын дагуу суурилуулах боломжийг уян хатан олгоно. Стандарт зүйлийн кабелын урт нь 0.5 м (20 инч) бөгөөд суурилуулах нь 3/4-14 NPT резьбтэй холболтоор хийгдэнэ. Энэ багцын бүрдэл нь гаднаас суурилуулсан ойролцох хяналтын зүйлсийн тулд API 670 стандартын шаардлагад нийцнэ, мөн үйл ажиллагааны тодорхой шаардлагад нийцүүлэн өөрчлөх боломжтой соёо, кабелийн таг, хавцасны уртуудыг дэмждэг. Модуль хэлбэрт дизайн нь Bently Nevada-гийн урвуу суурилуулалт, шигшүүр зүйлсийн багцуудтай интеграцчихаж, жийргэвч, байршил хяналтыг чухал эргэх тоног төхөөрөмж дээр найдвартайгаар хийх, мөн буруу тулгах, орчны ноцтой нөлөөллөөс сэргийлэх боломжийг багасгадаг.
Хэрэглээ
Гадаадаас суурилуулсан ойролцох сенсор
Хэмжилтийн нарийн таван хэвийн буюу хэлбэлзлийг нарийвчлалтайгаар хэмжихийн тулд насос, турбин болон шахуургын байгууламжид 3300 XL 8 мм-ийн сенсорыг найдвартай байршуулахад зориулагдсан.
Аюулаар бөмбөгдөх орчин дахь хяналт
CSA-ийн гэрчилгээтэй эвлүүлэх аюулгүй байдлын загвар нь I ангийн 1 хуваарьт аюултай орчинд ажиллах боломжийг олгох бөгөөд шатах эсвэл эвдэрхий агаарын орчинд аюулгүй хяналт тавих боломжийг хангана.
API 670 шаардлага хангах
API 670 стандартад нийцсэн гадаадаас суурилуулсан ойролцох сенсорын байгууламжийг шаарддаг системд суурилуулах боломжийг олгоно. Үүгээрээ индустрийн эргэх тоног төхөөрөмжид найдвартай нийцлийг хангана.
Тусгай гильзын уртын хэрэглээ
304 мм (12 инч)-ээс илүү урт гильзийг нэмэлт дэмжлэгтэйгээр дэмждэг тул тулгуур байгууламж болон хязгаарлагдмал суурилуулалтын цэгт тохиромжтой.
Бага зайтай машин механизмийн суурилуулалт
164818 Компакт Ойролцох Сенсорын Байгууламжийн сонголтод загварыг ашиглан жижиг эсвэл зай хязгаарлагдмал тохиргоотой системд суурилуулах боломжийг олгоно. Иймд уламжлалт байгууламж суурахгүй зайнаас ч нарийн хяналт тавих боломжийг хангана.
Тодорхойлолт
|
Материал:
|
304 зэвэрдэггүй болон хөнгөн цагаан бие
|
|
Масс (Жин): |
1.1 кг (2.4 фунт) ихэвчлэн, холхиворгүйгээр |
Өрсөлдөх давуу тал
Бат бөх бүтэц
Алюминий бие болон 304 зэвэрдэггүй гангаар хийсэн гильз нь хатуу индустрийн орчинд удаан хугацааны турш зэврэлтээс хамгаалах, механик бүтцийг найдвартай хадгалах боломжийг олгоно.
Шинжилгээний суулгах арга
Олон төрлийн машинийн тохиргоо болон зуурдасны уртанд нийцүүлэн резьбэтэй гаралтууд, зайны адаптерууд, нэмэлт холболтын деталуудыг агуулна.
Аюулаар дүүрэн бүсийн баталгаажуулалт
CSA-аар баталгаажсан эвдрэлээс хамгаалах хаалт сонгож авах боломжтой бөгөөд ингэснээр түүхий болон эвдрэл үүсгэх аюултай орчинд аюулгүй ажиллах боломжийг олгоно.
API 670 шаардлага хангах
Зуурдасны хаалтнууд API 670 стандартад бүрэн нийцнэ. Иймд чухал эргэх машин механизмд надзор, стандартын дагуу тохируулгыг хангана.
Бүлгийн болон зөв шилжүүлэгч
Зуурдасны захын төгсгөл, зуурдасны дэмжээ, тосны герметик болон вибрацийг багасгах зориулалтаар захын төгсгөлийн уртыг өөрчлөх боломжийг дэмждэг. Тодорхой машинийн геометрт нарийвчлан тохируулах боломжийг олгоно.
