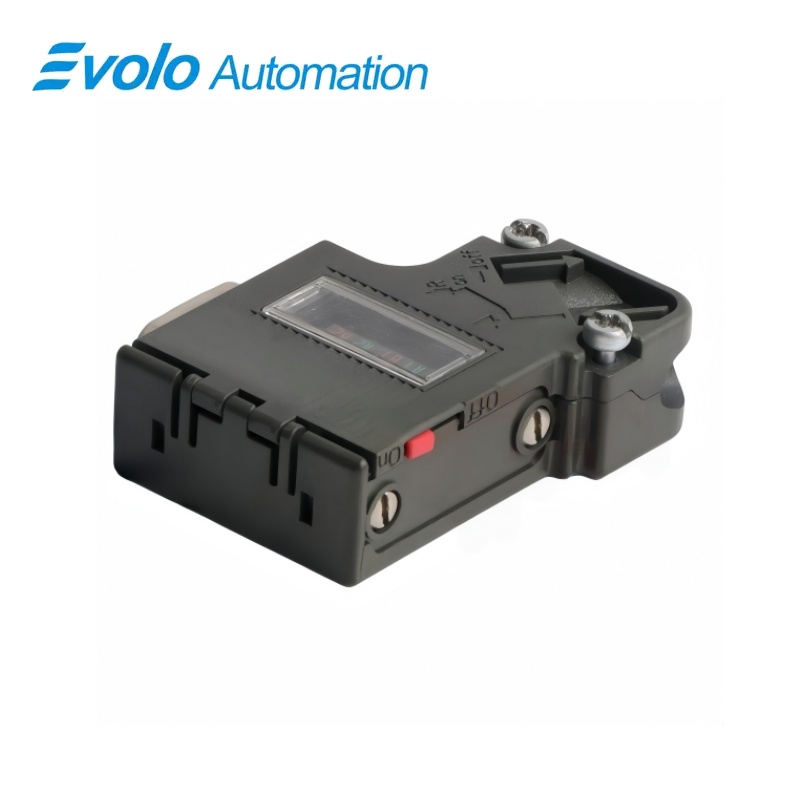

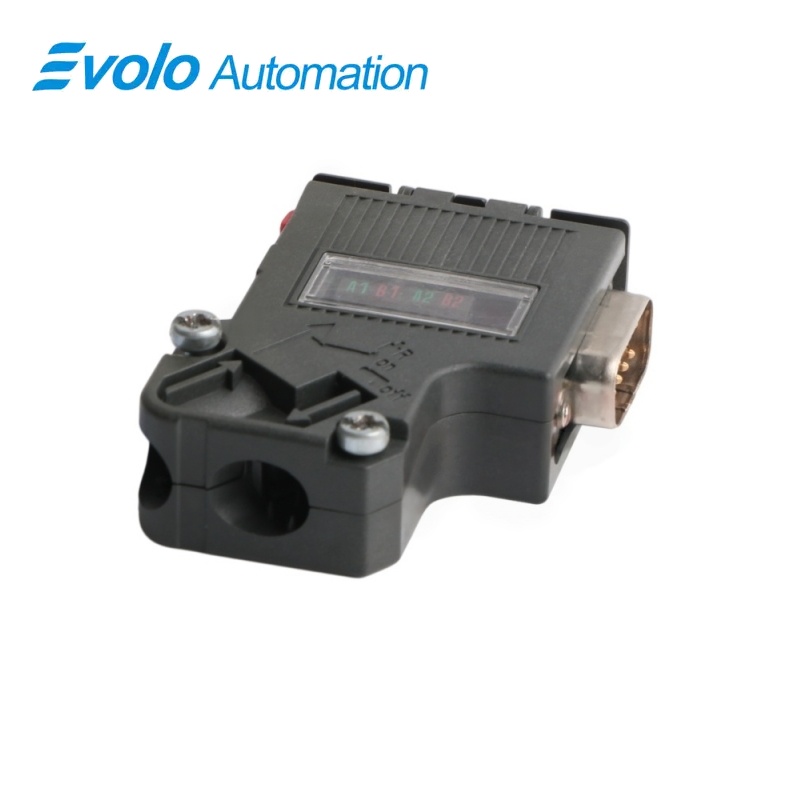

Siemens 6ES7972-0BA42-0XA0 SIMATIC PROFIBUS 35° varžytinis magistralės jungtukas be PG prievado

Apžvalga

SIEMENS SIMATIC PROFIBUS

6ES7972-0BA42-0XA0 SIMATIC PROFIBUS 35° sukabiamasis magistralės jungiklis be PG priemukos

35 laipsnių sukabiamasis PROFIBUS kištukas be PG prieigos, su integruota perjungiamąja galine varža ir izoliavimo funkcija.

Bendras vaizdas

Prekės ženklas	Siemens
Modelis	6ES7972-0BA42-0XA0
Produktų tipas	PROFIBUS įrenginio jungiklis
Pagrindinė funkcija	Pasvirasis sukabiamasis magistralės galinis rezistorius
Paraiška	PROFIBUS RS 485 įrenginiai

Pasviręs sriegiu sujungiamas jungtis

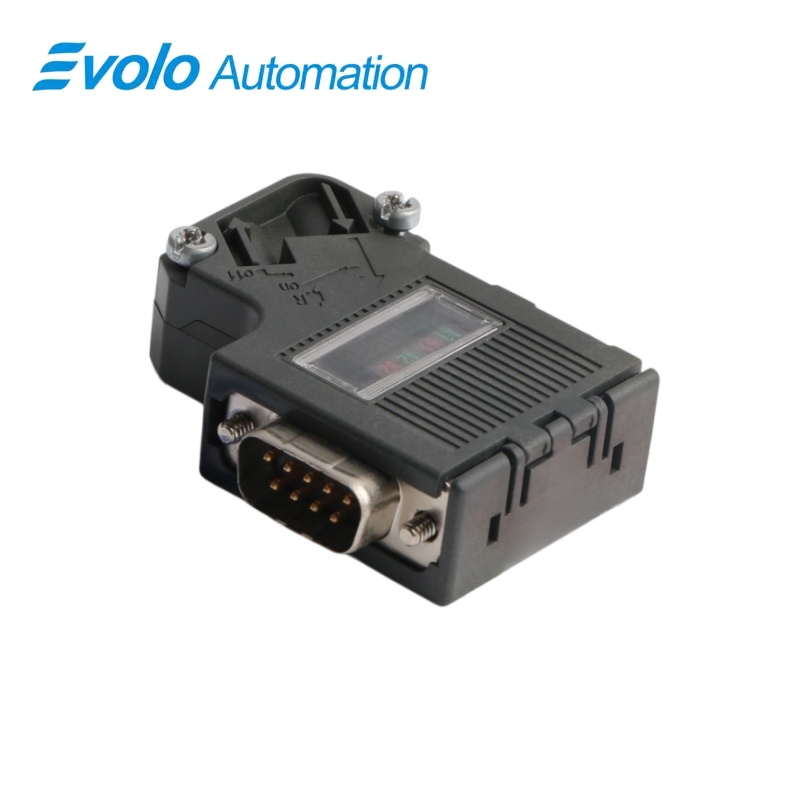

Įrenginio jungtis naudoja devynių kontaktų sub-D kištuką ir 35 laipsnių kabelio išėjimą.

Nėra programavimo prievado

Ši versija neatskiria vietinio PG lizdo techniniam aptarnavimui.

Nurodytas žemos temperatūros diapazonas

Jungtis pritaikyta veikti nuo −25 iki +60 °C.

Produkto apžvalga

6ES7972-0BA42-0XA0 užtikrina pasvirą PROFIBUS stoties jungtį su sriegiu sujungiamais kabelio laidais.

Be-PG kištukas apima integruotą apkrovos išlaidą, sukabintą įrenginio jungtį ir slydimo perjungiklio varžų tinklą su izoliuojančia funkcija segmento pabaigos laidavimui.

Užsakymo dėmesys: Priderinkite 35 laipsnių sriegiu sujungiamą versiją ir atskiro PG prieigos taško poreikį, tada nustatykite galutinę būseną faktinei magistralės pozicijai.

Pagrindinės funkcijos

Užfiksuokite įeinančius ir išeinančius kabelius

Duose autobuso laidų jungtys maitina varžytinėmis varžtais pritvirtintą laidų išdėstymą.

Mechaniškai fiksuokite kištuką ir laidą

Varžytinės varžtais pritvirtinta įrenginio jungtis ir integruota apkrovos nuėmimo sistema laiko jungtį ir laidą jų numatytoje padėtyje.

Pasirinkite aktyvią galinę baigiamąją jungtį

Integruota varžų grandinė parenkama slankiuoju jungikliu, o izoliacinė funkcija nulemia išeinančiosios autobuso jungties charakteristikas.

Oficialios techninės charakteristikos

PROFIBUS DP perdavimo greičio diapazonas	9,6 kbit/s–12 Mbit/s
Autobuso laidų jungčių įrengimas	2 jungtys
Įrenginio sąsaja	Vienas devynių kontaktų sub-D jungtis
Laidų laidų pritvirtinimas	Šraumos terminalai
Kabelio išvesties kampas	35°
Baigiamosios jungties valdymas	Integruota varžų kombinacija su slankiuoju jungikliu
Mechaninis įtaisas, užrakinantis	Sukrautas sujungimas
Korpuso medžiaga	Dangaus
Veikimo aplinkos temperatūra	−25 iki +60 °C
Sandėliavimo ir vežimo temperatūra	−40 iki +70 °C
Apsaugos klasifikacija	IP20
Matmenys (P × A × G)	15,8 × 54 × 39,5 mm
Tinklo jungiklio svoris	29 g
PG lizdas	Nepristatyta
Strain relief	Integruotais
Medžiagos charakteristika	Be silikonų

Oficialus šaltinis: Siemens tikslus 0BA42 duomenų lapas · Siemens PROFIBUS magistralės jungiklio instrukcija · Siemens PROFIBUS diegimo pastabos

Dažniausiai užduodami klausimai

Ar 6ES7972-0BA42-0XA0 gali pakeisti jungtį, kuriai reikia vietinio programavimo lizdo?

Ši tiksliai tokia versija neturi PG lizdo, todėl vietiniam techninio aptarnavimo prijungimui reikia tinkamos PG įtaisyto varianto ar kito priėjimo taško.

Kokį lauko laidų prijungimo būdą turėčiau suplanuoti 6ES7972-0BA42-0XA0 viduje?

Suplanuokite varžtų terminalų prijungimus PROFIBUS kabelio laidams, o ne greitųjų sujungimų izoliacijos perpjovimo laidų prijungimus.

Ar 6ES7972-0BA42-0XA0 galima montuoti aplinkos temperatūroje −25 °C?

Taip, −25 °C yra nurodyto veikimo diapazono žemiausia riba.

Kiek vietos užima 6ES7972-0BA42-0XA0 jungiklio korpusas?

Nurodyti korpuso matmenys yra 15,8 mm pločio, 54 mm aukščio ir 39,5 mm gylis.

Ar 6ES7972-0BA42-0XA0 turi kabelio įtempimo sumažinimo funkciją?

Taip, įtempimo sumažinimas integruotas į jungiklį.

Kaip reikėtų nustatyti galutinę grandinės jungtį pirmajame ir paskutiniame mazguose naudojant 6ES7972-0BA42-0XA0?

Įjunkite galutinės grandinės varžas pirmajame ir paskutiniame mazguose, o tarpinėse jungtyse palikite galutinę grandinę išjungtą.

Kokia apsauginė jungtis reikalinga prijungiant 6ES7972-0BA42-0XA0 prie dokumentuotos PROFIBUS įrengimo schemos?

Prijunkite kabelio apsaugą abiejuose galuose per didelio paviršiaus ploto kontaktus.

Suderinamumas ir užsakymo pastabos

Prieš užsakant 6ES7972-0BA42-0XA0: Naudokite be PG nuošlaitinį jungtuką su tinkamai ekranuotu laidu, išlaikykite įėjimo/išėjimo priskyrimą ir aktyvinkite galinius varžas tik pirmajame ir paskutiniame mazguose.

Atitikties patikrinimo sąrašas 6ES7972-0BA42-0XA0 modeliui

• Leiskite reikiamą 35 laipsnių kabelio laisvumą.
• Abu kabelio ekranus laikykite tinkamai prijungtus.
• PG prieigą organizuokite atskirai.
• Priderinkite galinę perjungiklio padėtį prie fizinio segmento ribos.
