Siemens SIMATIC HMI KTP600 Basic spalvotasis PN skydelis 6AV6647-0AD11-3AX0
Gamintojas: Siemens
Būklė: Naujas
Pristatymo laikas: Sandėlyje
Kilmė: Vokietija
Garantija: 12 mėnesių
El. paštas: [email protected]
whatsapp: +86-18150117685
- Apžvalga
- Produkto apžvalga
- Pagrindinės funkcijos
- Oficialios techninės charakteristikos
- Dažniausiai užduodami klausimai
- Suderinamumas ir užsakymo pastabos
- Populiariausi modeliai
- Rekomenduoti produktai
Apžvalga
Siemens • SIMATIC HMI Basic skydeliai

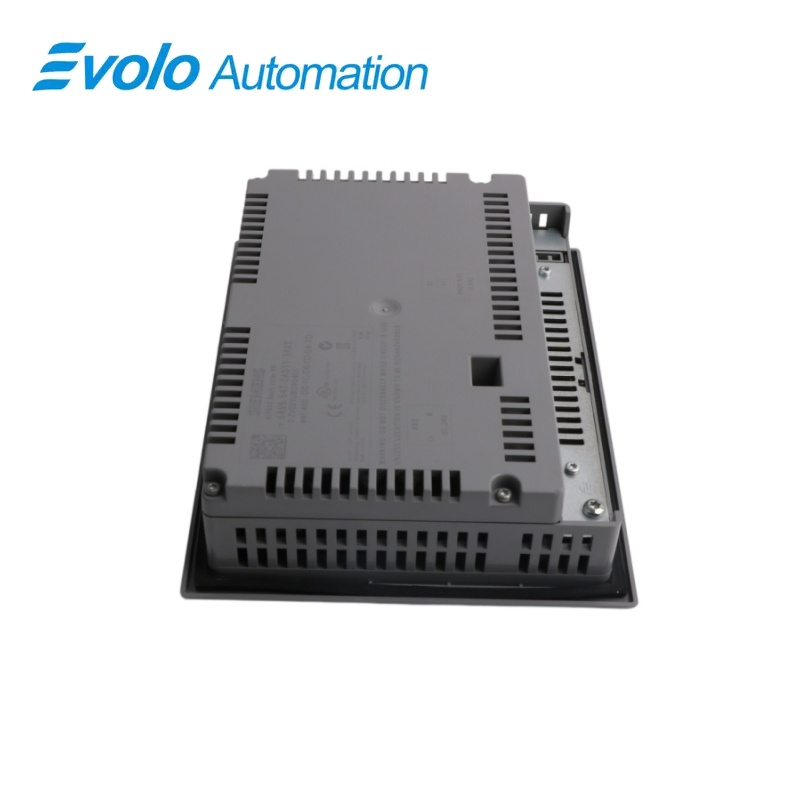

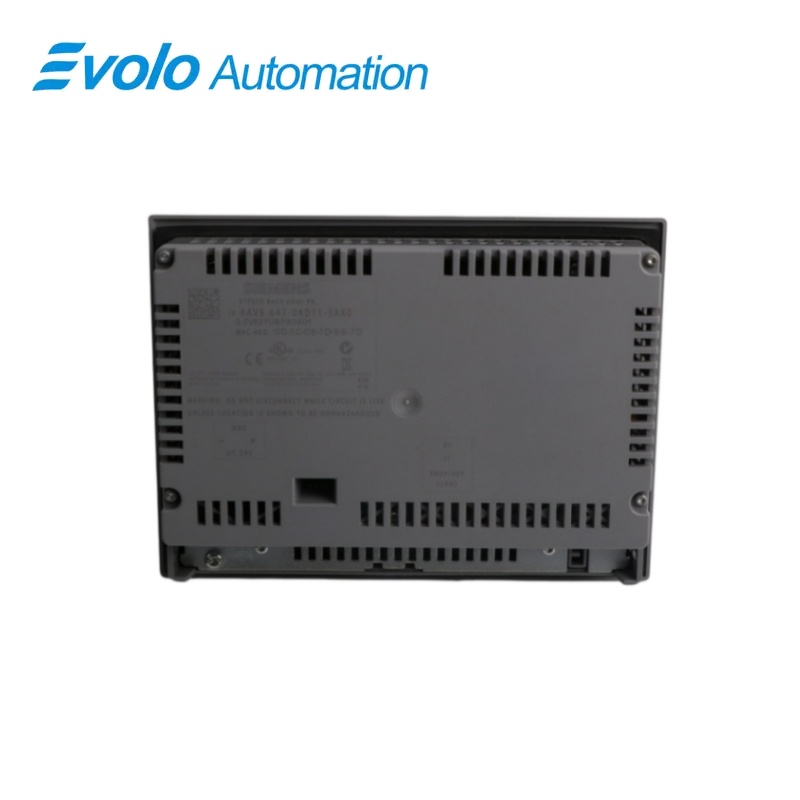

6AV6647-0AD11-3AX0 SIMATIC HMI KTP600 Basic Color PN skydelis

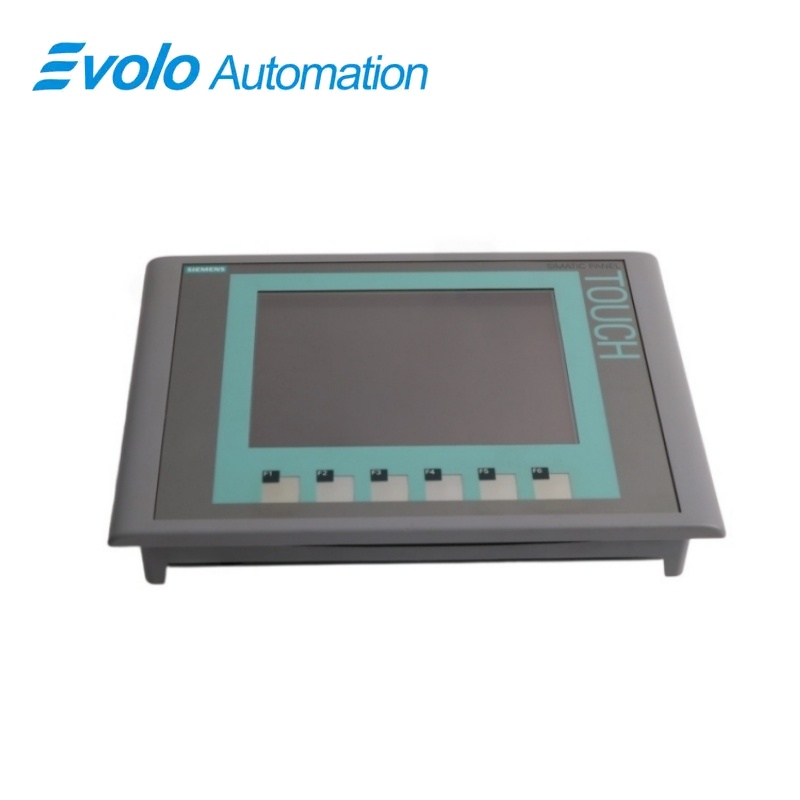

KTP600 Basic Color PN yra SIMATIC Basic skydelis su 5,7 colio TFT lietimui reaguojančiu ekranu, 256 spalvų palaikymu, šešiomis funkcijos klavišais ir PROFINET sąsaja.
Bendras vaizdas
| Prekės ženklas | Siemens |
|---|---|
| Modelis | 6AV6647-0AD11-3AX0 |
| Produktų tipas | 5,7 colio klavišų ir lietimui reaguojančių operatorių skydelis |
| Pagrindinė funkcija | Užtikrina vietinę HMI valdymo funkciją per PROFINET su lietimu ir šešiomis funkcijos klavišais |
| Pritaikymas arba suderinama serija | SIMATIC mašinos, suprojektuotos KTP600 Basic Color PN skydeliui |
Tikslus identifikavimas
Patvirtinkite visą SIMATIC HMI KTP600 Basic Color PN skydelio pavadinimą, tiksliai atitinkantį 6AV6647-0AD11-3AX0 ženklų seka.
Sąsajos išdėstymas
Prieš prijungdami keitinį, patikrinkite įdiegtą maitinimą, prievadus, lauko ryšius ir būtinus papildomus įrenginius.
Konfigūracijos patikrinimas
Išsaugokite patvirtintą inžinerinį projektą, tinklo parametrus ir programinės įrangos duomenis, kurie naudojami įdiegtoje sistemoje.
Produkto apžvalga
KTP600 Basic Color PN yra SIMATIC Basic skydelis su 5,7 colio TFT lietimui reaguojančiu ekranu, 256 spalvų palaikymu, šešiomis funkcijos klavišais ir PROFINET sąsaja.
Rezistinis lietimui reaguojantis ekranas ir šeši funkcijos klavišai leidžia tiesiogiai valdyti įrangą. Vienas pramoninės Ethernet sąsajos prievadas jungia skydelį prie sukonfigūruotos automatizavimo tinklo. Įspėjimų rodymas, receptų tvarkymas ir technologinių verčių valdymas palaiko kompaktiškų mašinų taikymus.
Pagrindinės funkcijos
Klavišų ir lietimo valdymo derinys
Varžominis lietimo ekranas ir šešios funkcijos klavišai leidžia tiesioginę mašinos valdymą.
PROFINET ryšys
Vienas pramoninės Ethernet sąsajos jungtis prijungia skydelį prie sukonfigūruotos automatizavimo tinklo.
Pagrindinės HMI darbo laiko funkcijos
Įspėjimų rodymas, receptų valdymas ir technologinių verčių valdymas palaiko kompaktiškų mašinų taikymus.
Oficialios techninės charakteristikos
| Produktų tipas | KTP600 Basic Color PN |
|---|---|
| Ekranų technologija | TFT |
| Ekrano įstrižainė | 5,7 in |
| Rezoliucija | 320 × 240 pikselių |
| Rodymi spalviniai atvaizdai | 256 |
| Foninės šviesos vidutinis sugendažymo laikas 25 °C temperatūroje | 50 000 h |
| Funkcijų klavišai | 6 |
| Sparčioji technologija | Analoginis varžominis |
| Vardinė maitinimo įtampa | 24 V nuolatinės srovės |
| Leistinas maitinimo diapazonas | 19,2–28,8 V nuolatinės srovės |
| Vardinė srovės sąnaudos | 0,35 A |
| Tipiškas maitinimo įėjimas | 9 W |
| Vartotojo duomenų atmintis | 1 MB |
| Pramoninio Etherneto sąsajos | 1 |
| Priekinė apsauga | IP65 |
| Užpakalinė apsauga | IP20 |
| Priekinės matmenys | 214 × 158 mm |
| Montavimo išpjova | 197 × 141 mm |
| Montavimo gylis | 44 mm |
| Netauto svoris | 1,07 kg |
Dažniausiai užduodami klausimai
Kokie operatoriaus valdymo elementai prieinami 6AV6647-0AD11-3AX0 prietaise?
Operatoriai naudoja varžos jutiklinį ekraną kartu su šešiais fiziniais funkcijos mygtukais.
Kokia ekrano skiriamoji geba naudojama 6AV6647-0AD11-3AX0 prietaise?
Skydelis rodo 320 × 240 pikselių skiriamąją gebą 256 spalvomis.
Kuri tinklo sąsaja jungia 6AV6647-0AD11-3AX0 prie valdiklio?
Naudokite sukonfigūruotą PROFINET ryšį per pramoninės Ethernet sąsajos prievadą.
Kokia maitinimo įtampa turi būti paduota 6AV6647-0AD11-3AX0 prietaisui?
Pateikti 24 V nuolatinės srovės įtampą leistamame 19,2–28,8 V diapazone.
Kokio dydžio išpjova turi būti paruošta 6AV6647-0AD11-3AX0 prietaisui?
Paruoškite 197 × 141 mm montavimo išpjovą ir užtikrinkite nurodytą įrengimo gylį.
Ką būtina atsarginę kopiją sukurti prieš keičiant 6AV6647-0AD11-3AX0 prietaisą?
Išsaugokite HMI projektą, vykdymo nustatymus, tinklo tapatybę, receptūras, įspėjimus ir naudotojo duomenis.
Ką reikia išbandyti po 6AV6647-0AD11-3AX0 įdiegimo?
Patikrinkite lietimo kalibravimą, visus šešis klavišus, ekraną, PROFINET ryšį, įspėjimus ir technologinius rodmenis.
Suderinamumas ir užsakymo pastabos
Suderinamumo sąrašas
- Naudokite inžinerinę leidimo versiją, palaikančią šios skydelio kartos funkcijas.
- Išsaugokite pradinį PROFINET įrenginio pavadinimą ir IP nustatymus.
- Prieš pašalindami įdiegtą skydelį, atlikite vykdymo projekto ir programinės įrangos duomenų atsarginę kopiją.
