Apžvalga
Gamtos vieta: |
JAV |
Branduolinis pavadinimas: |
Bently Nevada |
Modelio numeris: |
330104-00-05-10-02-05 |
Packaging Details: |
Originalus naujas gamykliniu būdu užsandarintas |
Pristatymo laikas: |
5-7 dienų |
Mokėjimo sąlygos: |
T/T |
Priežiūros galimybė: |
Sandėlyje |
Greita informacija
|
Neišgręžto ilgio parinktis (mažiausias neišgręžtas ilgis): |
00 mm |
|
Bendro korpuso ilgio parinktis (mažiausias korpuso ilgis): |
50 mm |
|
Bendro ilgio parinktis: |
1,0 metras (3,3 pėdos) |
|
Jungtuvo ir kabelio tipo parinktis: |
Miniatiūrinis koaksialinis ClickLoc jungtukas, standartinis kabelis |
|
Agentūros patvirtinimo parinktis: |
CSA, ATEX, IECEx patvirtinimai |
|
Jutiklio korpuso sriegis: |
M10x1 |
|
Maksimalus sriegio įsukimo ilgis: |
15 mm |
|
Matmenys: |
1,8x1,6x123 cm |
|
Sunkumas: |
0,14 kg |
Aprašymas

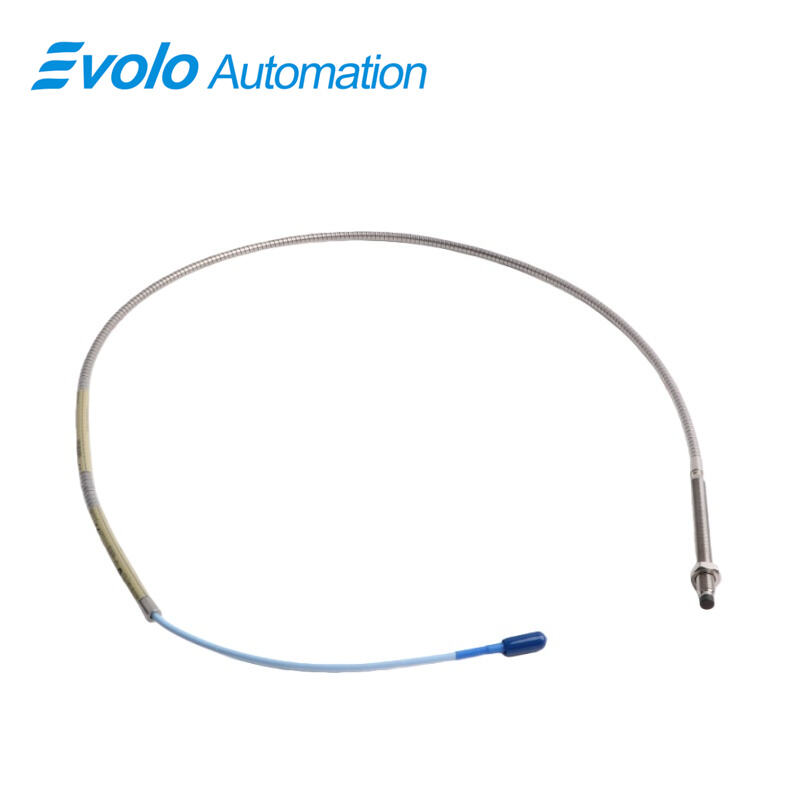

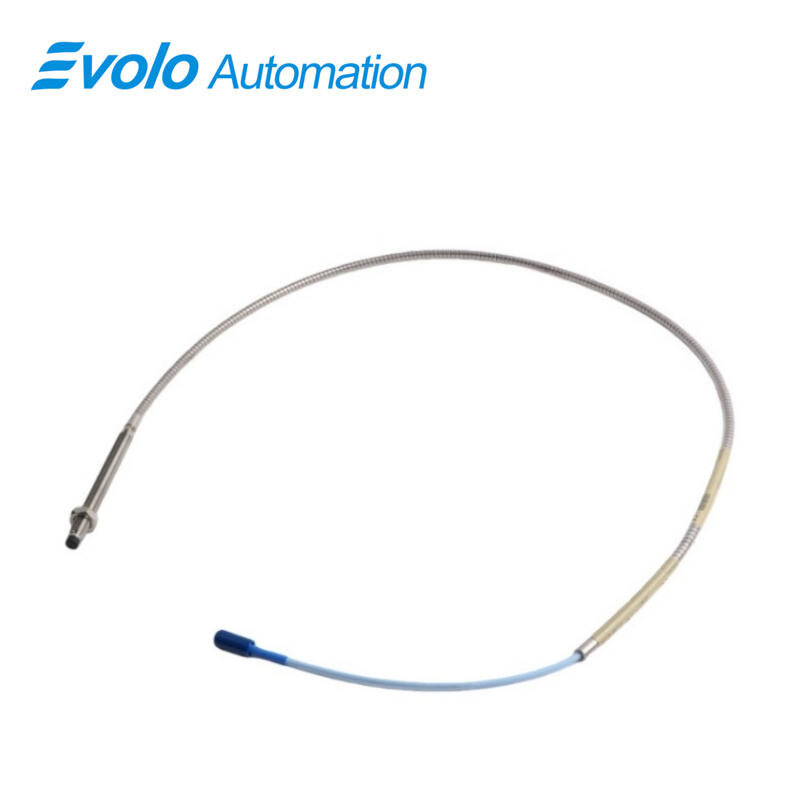

The 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis užtikrina 2 mm tiesinį matavimų diapazoną su 50 Ω išėjimo varža tiksliai bekontaktinėms vibracijos ir padėties matavimams sklandžiojo sluoksnio guoliuose esančiose mašinose. Jis 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis įtraukia 1,0 metro ilgio standartinį laidą, M10x1 jutiklio sriegį ir ClickLoc jungtį. Veikdamas nuo –52 °C iki +177 °C, jis palaiko 0,2–1,5 mm² lauko laidyną ir mažesnę nei 2 mV maitinimo įtampos jautrumą. Pasirinktiniai FluidLoc laidai neleidžia alyvos nutekėti, o patentuoti TipLoc ir CableLoc dizainai užtikrina jutiklio galiuko ir kabelio tvirtumą su 330 N traukos jėga. Jis 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis yra suderinamas su 3300 pratęsimų laidais ir Proximitor jutikliais, leisdamas automatizuoti Keyphasor ir sukimosi dažnio matavimo programas.
Panaudojimo būdai
Matuoti veleno virpesius guoliuose
The 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis naudoja savo 2 mm tiesinį diapazoną ir 50 Ω išėjimo varžą, kad tiksliai matuotų bekontaktinius virpesius skystojo plėvelės guoliuose. Standartinė 1,0 metro ilgio kabelio ilgis leidžia lanksti įrengti įtaisą siaurose automatizuotų mašinų sistemose.
Stebėti veleno padėtį pagal Keyphasor signalus
Prisijungus prie 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis proximitor tipo jutiklio, sukuriami tikslūs Keyphasor fazės nuorodos signalai sukimosi dažnio analizei. M10x1 sriegis užtikrina patikimą pritvirtinimą aukšto greičio sukimosi metu.
Automatizuoti sukamųjų įrenginių sukimosi dažnio matavimus
Dinaminis veleno poslinkis konvertuojamas 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis į elektrinius signalus sukimosi dažniui apskaičiuoti kompresoriuose, siurbliuose ar turbinose. Maitinimo jautrumas mažesnis nei 2 mV užtikrina patikimus rodmenis įtampos svyravimų sąlygomis.
Išplėsti matavimus naudojant 3300 serijos pratęsimų kabelius
The 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis suderinamas su 3300 serijos pratęsimų laidais (iki 5 m įprastai), leidžiantis montuoti nutolusiose arba ribotose mašinų vietose, išlaikant signalo vientisumą (talpa 69,9 pF/m).
Specializacijos
|
Darbo ir sandėliavimo temperatūra: |
-52 °C iki +177 °C (-62 °F iki +350 °F) |
|
Maitinimo jautrumas: |
Mažiau nei 2 mV išvesties įtampos pokytis vienam voltui įvesties įtampos pokyčiui |
|
Išvesties varža: |
50 Ω |
|
Pratęsiamojo kabelio talpumas: |
69,9 pF/m (21,3 pF/ft) tipiškai |
|
Lauko instaliacija: |
0,2 iki 1,5 mm² (16–24 AWG) |
|
Tiesinis diapazonas: |
2 mm (80 milų) |
Konkurencinis pranašumas
Aukštos temperatūros veikimas pramoninėje automatizacijoje
Įvertintas nuo –52 °C iki +177 °C, 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis užtikrina tikslų matavimą ekstremaliomis karščio ar šalčio sąlygomis, palaikant nuolatinį automatinį stebėjimą.
Patentuotas patikimas jutiklio ir kabelio tvirtinimas
TipLoc ir CableLoc funkcijos užtikrina 330 N traukos jėgą, saugodamos 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis jutiklį ir kabelį nuo vibracijos sukeltų atsijungimų.
Apsaugo nuo alyvos nutekėjimo į įrangą
Pasirinktiniai FluidLoc laidai ant 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis neleidžia skysčiams patekti į įrangą, užtikrindami patikimą matavimą ir automatinės diagnostikos vientisumą.
Tiesioginis integravimas su 3300 Proximitor sistemomis
The 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis veikia be problemų su 3300 ilginamaisiais laidais ir Proximitor jutikliais, leisdama automatinį virpesių, padėties ir greičio matavimą be rankinės kalibravimo procedūros.
Kompaktiškas dizainas mažoms montavimo vietoms
Su 1,0 metro ilgio laidu ir M10x1 sriegiu, 330104-00-05-10-02-05 3300 XL 8 mm artumo jutiklis telpa į ribotus įrenginių plotus, leisdama lankstų įrengimą automatizuotose sistemose.
