Siemens SCALANCE XB216 Башкарылган өнөрөсөлүк Ethernet чейки 6GK5216-0BA00-2AB2
Өндүрүүчү: Siemens
Абалы: Жаңы
Жеткилүүлүк мөөнөтү: Стокто бар
Коистеген жери: Германия
Гарантия: 12 ай
Электрондук почта: [email protected]
whatsapp: +86-18150117685
- Жалпы маалымат
- Өнүмдүн жалпы сүрөттөлүшү
- Жалпы функциялар
- Расмий техникалык сапаттар
- Жи frequently берилген суроолор
- Уюштуруу жана буйрутма белгилери
- Көп сатылаткан моделдер
- Сунушталган өнүмдөр
Жалпы маалымат
Siemens • SCALANCE XB-200 managed

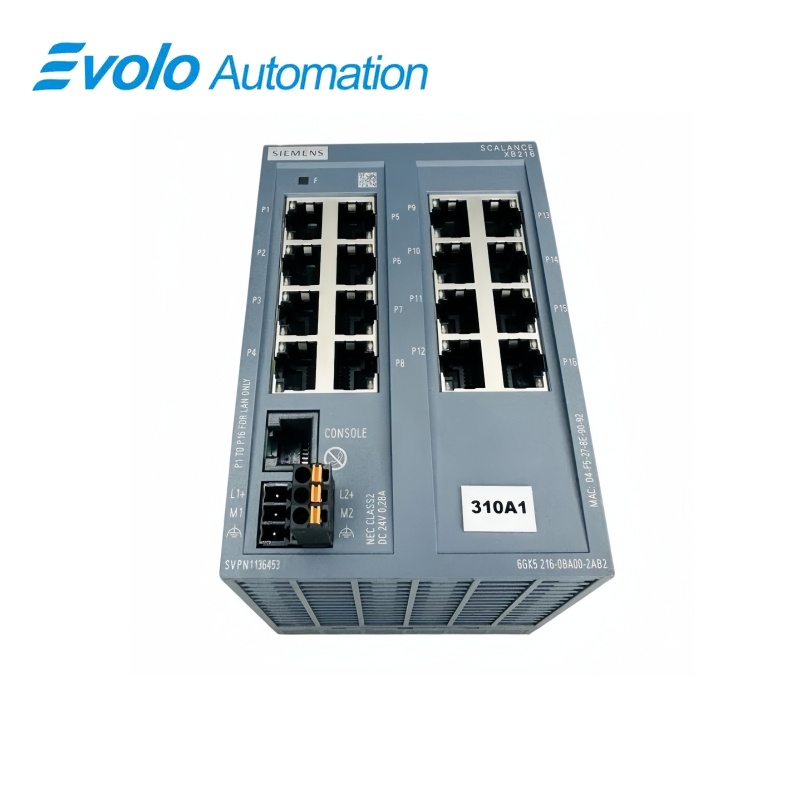

6GK5216-0BA00-2AB2 SCALANCE XB216 Managed Industrial Ethernet Switch
SCALANCE XB216 — башкарылган Layer 2 индустриалдык Ethernet чейки, ал он алты 10/100 Mbit/s RJ45 порттору, консоль порту, диагностика, резервдүү электр менен жабдылган жана PROFINET IO куралынын функциясын камтыйт.
Кыскача
| Бренд | Siemens |
|---|---|
| Модел | 6GK5216-0BA00-2AB2 |
| Продукт тиби | Башкарылган Layer 2 Өнөрөттүк Ethernet чайгыч |
| Негизги функция | PROFINET диагностикасы менен он алты 10/100 Mbit/s меднурчтуу Ethernet шилтемелерин башкарат |
| Колдонуу же үйлэшмөлүү сериялар | Башкаруу шкафындагы индустриалдык Ethernet жана PROFINET тармактары |
Так идентификация
6GK5216-0BA00-2AB2 белгисин белги боюнча так дал кайталап, SCALANCE XB216 Managed Industrial Ethernet Switch аталышынын тууралыгын текшерип чыгыңыз.
Интерфейс Жайгашуусу
Алмаштыруу үчүн сымдарды туташтырбага чейин орнотулган электр чыгаруу, порттор, өрөөндөгү туташтыруулар жана талап кылынган кошумча бөлүктөрдү тастыктаңыз.
Конфигурацияны текшерүү
Орнотулган системада колдонулган иштелип чыгарылган инженердик долбоор, тармак параметрлери жана колдонмо маалыматтарын сактап калыңыз.
Өнүмдүн жалпы сүрөттөлүшү
SCALANCE XB216 — башкарылган Layer 2 индустриалдык Ethernet чейки, ал он алты 10/100 Mbit/s RJ45 порттору, консоль порту, диагностика, резервдүү электр менен жабдылган жана PROFINET IO куралынын функциясын камтыйт.
On altymysh tört RJ45 portu 10 jana 100 Mbit/s tezliginde Industriyal Ethernet qurulushтарын бириктирет. PROFINET IO qurulushунын иштөөсү жана EtherNet/IP уюштурулган башкаруу тармактарын колдогон уюштурулган совместимдүүлүк. Кайталанган электр менен камсыз кылуу киргизүүлөрү, LED диагностикасы жана DIN-рейка үчүн орнотулган кабинеттик орнотулуштарды колдогон монтаж.
Жалпы функциялар
On алты меднен порт
On алты RJ45 порт 10 же 100 Mbit/s теzligинде Industriyal Ethernet qurulushтарын бириктирет.
Avtomatsizatsiya тармагына интеграция
PROFINET IO qurulушунун иштөөсү жана EtherNet/IP уюштурулган башкаруу тармактарын колдогон уюштурулган совместимдүүлүк.
Өнөрөс кабинети дизайны
Kaitalanagan elektr menen kamсыз kylyuu kiringizüür, LED diagnostikasy jana DIN-reyka montajy kol dongusunun kabineettik ornotulushtaryn kolddogon montaj.
Расмий техникалык сапаттар
| Коммутация катмары | Layer 2 |
|---|---|
| RJ45 порттор | 16 |
| RJ45 Маалыматтардын ылдамдыгы | 10/100 Мбит/с |
| Консоль порттору | 1 |
| Күч берүү | Кошумча |
| Диагностика | LED көрсөтүшү |
| Иштеп турган температура | 0–+60 °C |
| Орнотуу | ## DIN Рельс |
| PROFINET IO Куралы | Колдонулат |
| EtherNet/IP совместимдүүлүгү | Лицензияланган |
| Кибербезопасность сертификаты | IEC 62443-4-2 |
| Таза салмак | 0,442 kg |
| Пакетке алынган бөлүгөнөрдүн заманы | 140 x 125 x 150 mm |
Жи frequently берилген суроолор
6GK5216-0BA00-2AB2 моделинде канча меднин порту бар?
Бул түзгөткүч 10 же 100 Мбит/с шилтемелери үчүн он алты RJ45 портун камсыз кылат.
6GK5216-0BA00-2AB2 моделин PROFINET контроллери аркылуу көзөмөлдөөгө болобу?
Ооба; автоматташтыруу долбоорунда аны PROFINET IO куралы катары орнотуңуз.
6GK5216-0BA00-2AB2 моделине эки электр тайгак берүүгө болобу?
Ооба; шкафтын конструкциясы талап кылганда резервдүү электр тайгак киргизүүлөрүн колдонуңуз.
6GK5216-0BA00-2AB2 моделин кайда орнотуш керек?
Түзгөткүчтү башкаруу шкафынын ичиндеги расмий жеткирилген DIN рейкасына орнотуңуз.
6GK5216-0BA00-2AB2 моделин алмаштырбадан мурда кандай орнотууларды сактоо керек?
IP конфигурациясын, PROFINET атын, VLANдарды, порт орнотууларын, диагностикалык жана коопсуздук параметрлерин көчүрүп алыңуз.
6GK5216-0BA00-2AB2 үчүн кандай амбиент температура колдонулат?
Иштөө ортосун 0 жана +60 °C ортосунда сактагыла.
6GK5216-0BA00-2AB2 орнотулгандан кийин не тастыктоо керек?
Эки электр тармагын, ар бир RJ45 байланышын, контроллердин диагностикасын, VLAN иштешүүсүн жана башкарылган чейкинин конфигурациясын текшергиле.
Уюштуруу жана буйрутма белгилери
Уйгурулгучулук текшерүү тизмеси
- Алмаштыруудан мурун башкарылган чейкинин толук конфигурациясын сактагыла.
- Бардык он алты күмүш сегментти жазылып алынган портторго кайрадан кошуп бергиле.
- Тармакты кызматка кайтарганга чейин PROFINET атын жана контроллердин диагностикасын текшергиле.
