IPSYS01 Bailey Infi 90 Системасынын Күч модулуну

Жалпы маалымат

Коистеген жери:	Швеция
Бренд аты:	ABB
Моделдик номер:	IPSYS01
Колдонуу тартиби:	Оригиналдуу жаңы заводдук көрсөтмө менен жабылган
Жеткирүү мөөнөтү:	5-7 күн
Төлөө шарттары:	T/T
Сунуш кылуу мүмкүнчүлүгү:	Стокто бар

Техникалык өлчөмдөр

Параметр	Баа
Модульдүн Аты	Bailey Infi 90 Системасынын электр энергиясын камсыз кылуу модулунун
Өлчөмдөр	4,7x44,5x21,8 см
Салмагы	2.6 кг
Рак түрү	Harmony Rack I/O
Кирүүчү кернеши	102–264 В~ (AC), 102–144 В= (DC)
Толук жүктөмдөгү кире ток (120 В~)	4,3 А
Толук жүктөмдөгү кире ток (240 В~)	2,0 А
Толук жүктөлгөн кезде кире ток (125 VDC)	4,3 А
Жүктү бөлүштүрүү	Толук жүктөлгөндө ток модулдардын ортосунда 5% ичинде бирдей бөлүнөт
Сызыктык регуляция	кире диапазондо номинал чыгуу кернешинин ±0,5%
Жүктөмдүн регуляциясы	0%–100% жүктөмдө белгиленген минималдуу/максималдуу чыгуулардын ичинде
Устойчивость убывания напряжения (Hold Up Time)	куат ыдыраганда 20 мс
Иштеп жар чыгаруу	175 Вт

СЫПАТТАМА

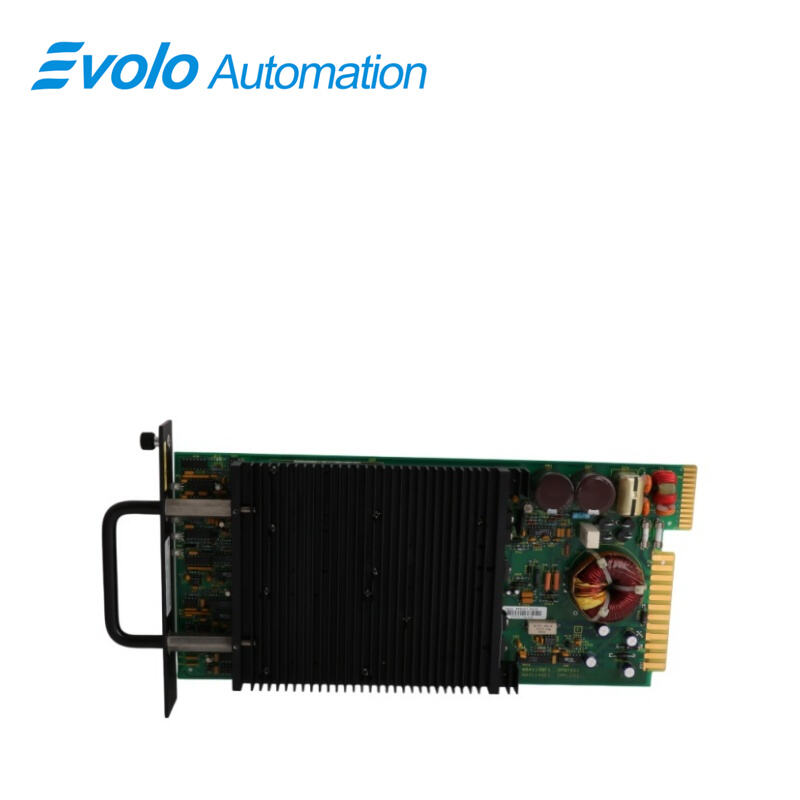

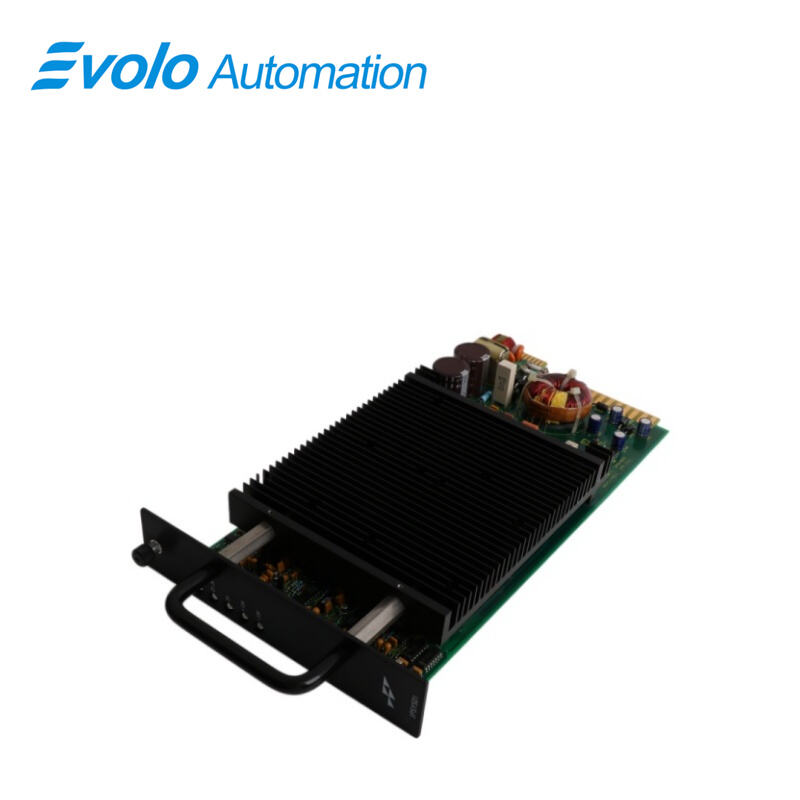

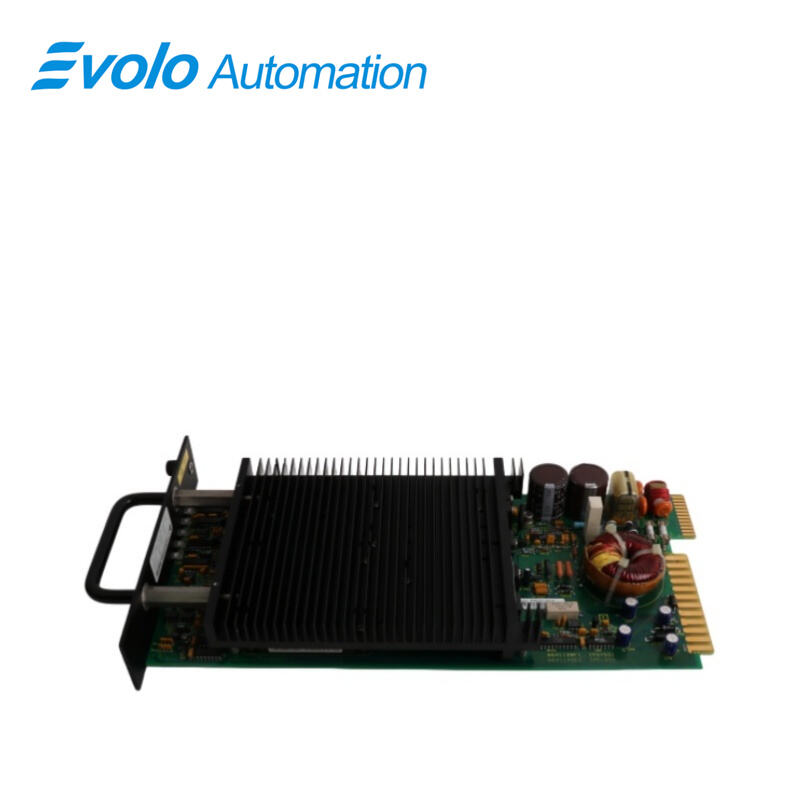

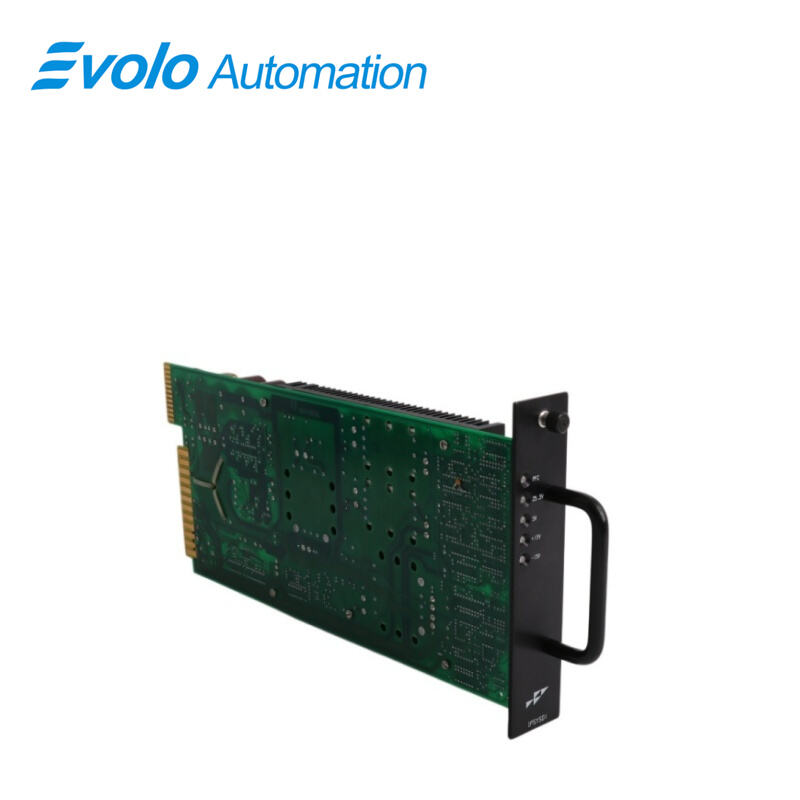

IPSYS01 Система Куаты модулу — бул 5 VDC, 15 VDC түзүп берүүчү стойкаға орнотулган электрондук плата,

жана –15 ВТЦ системалык иштөө кернеши рэк I/O-түзүлүштөрүнө жана 24 ВТЦ талаа I/O-түзүлүштөрүнүн энергиясын шкафка берет. Системалык энергия модулунун киргизүүсүнө 120 ВТК, 240 ВТК же 125 ВТЦ энергиясын берсе болот.

АК киргизүүлөрүндө активдүү кубат коэффициентин түзөтүү 0,95тен жогору деңгээлде иштейт. Ток бөлүштүрүү схемасы

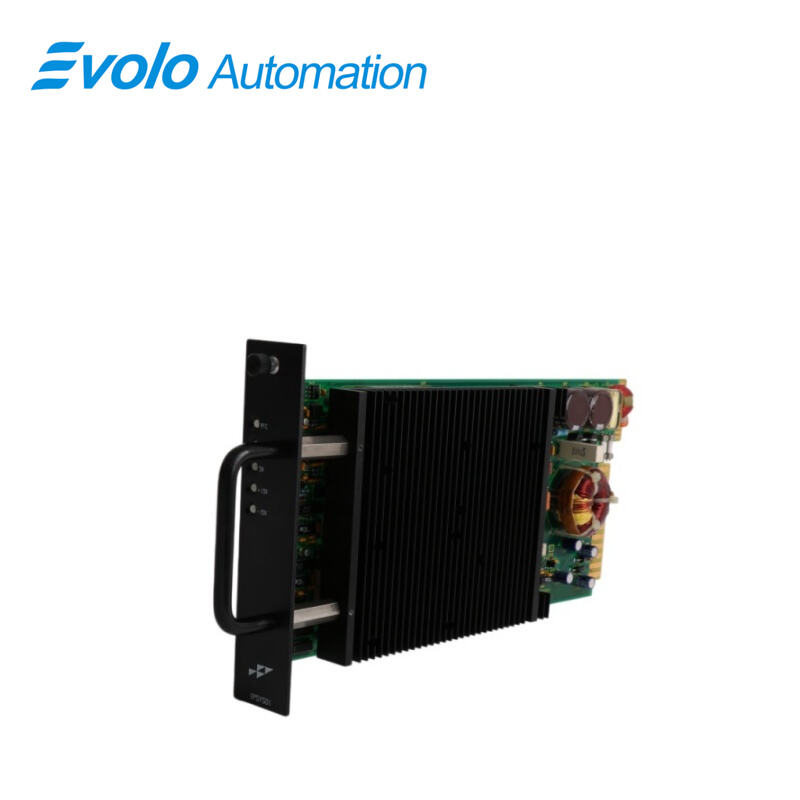

системалык энергия модулдарынын чыгыш тогун тең бөлүштүрүүсүн камсыз кылат. Модул DC-DC преобразоваттордорун жана кубат коэффициентин түзөтүүчүнү көзөмөлдөйт жана анын статусун беш кызыл/жашыл алдыңкы панелдин LED индикаторлорунда көрсөтөт.

Системалык энергия модулунун орнотулушу бир энергия модулунун каркасындагы орнотулуш слотуна туураланган.

Колдонулуштар

Процесстерди башкаруу системалары

Өндүрүштүн автоматташтырылган системалары

Имаратты автоматтандыруу системалары

Электр энергиясын өндүрүү жана бөлүштүрүү системалары

Транспорттук системалар

Өзгөчөлүктөр жана пайда

Көп функциялуу: Harmony блок жана рэк түзүлүштөрүнүн иштөө кернешин камсыз кылат.

Колдонууга мүмкүнчүлүк: N, N+1, N+x жана 2N энергия камсыз кылуу резервдүүлүгүн тандоого болот.

Жогорку чыгыш кубаты: Ар бир модулдун чыгыш кубаты 260 ватт, бул модулдардын санын азайтат.

Активдүү жүктөм бөлүштүрүү: Бардык энергия модулдары жүктөмдү тең бөлүштүрөт.

Кирешелер: 120/240 В~ же 125 В=, аралаш ~ жана = кирешелер 2N резервдөө менен.

Киреше электр коэффициентин түзөтүү: Жогорку деңгээлдеги электр тармагын жана үзбөс электр камсыздоо (UPS) системасын орнотуу үчүн чыгымдарды төмөндөтөт.

Мощностьды контролдоо: ~ жана = электр кирешелерин, системанын киреше-чыгышын (I/O), шина кернеюн, шкафтын температурасын, кошумча канал жана контакт кирешелерин контролдойт.

Онлайн алмаштырууга мүмкүндүк берет: Ток кошуу модулдары жана вентиляторлор системанын иштеп турганда алмаштырыла алат.

Башка тараптарга карата артыкчылыктар

IPSYS01 ABBнын өнөрөлжүүлүштүк автоматташтыруу өнөрөлжүүлүштүк продукттарынын линиясындагы жылдыздуу күч модулунун бири болуп саналат жана ал өзүнүн жогорку надеждуулугу менен интеллектуалдык функциялары менен глобалдык өнөрөлжүүлүштүк секторлордо кеңири колдонулат. Модулдун компоненттери аскердик деңгээлде чыгарылган, андыктан анын пайдалануу мөөнөтү 10 жылга чейин жетет. Анын уникалдуу горячая замена (hot-swappable) функциясы онлайн алмаштырууга мүмкүндүк берет, бул тезирээк техникалык кызмат көрсөтүүнүн эффективдүүлүгүн көп ирээттейт. IPSYS01 катуу вибрация (IEC 60068-2-6) жана соқку (IEC 60068-2-27) сыноолорун өткөрүп, механикалык вибрациялар жыш кездешкен металлургиялык цехтерде туруктуу иштей алат. Бирге берилген ABB ServicePort интерфейси алыскы диагностикалоо мүмкүндүгүн камсыз кылат жана ABB Ability™ цифровой платформасы менен бирге иштегенде прогностиктик техникалык кызмат көрсөтүүнү мүмкүн кылат, бул колдонуучуларга интеллектуалдык иштетүү жана техникалык кызмат көрсөтүүнү башкарууга жардам берет.
