CI810V2 3BSE013224R1 AF100 Байланыш интерфейси, Кытайдын CI810V2 3BSE013224R1 AF100 Байланыш интерфейси өндүрүүчүлөрү, поставщиктери, заводу

Жалпы сүрөттөмө

Происхождение:	Швеция
Бренддин аталышы:	ABB
Модель номери:	CI810V2 3BSE013224R1
Таңгактоо чоо-жайы:	Оригинал жаңы, зааваттан бекитилген
Жеткирүү убактысы:	5-7 күн
Төлөм шарттары:	T/T
Көрсөтүү мүмкүнчүлүгү:	Бар көлбөсөнде

Мүнөздөмөлөрү

Параметр	Өнүмдүн маалыматтары
Модель	CI810V2 3BSE013224R1
Берилген түрдөгө айкын	AF100 Байланыш интерфейси
Байланыш интерфейстерi	Индустриалдык Ethernet (10/100 Мбит/с, EtherNet/IP жана Modbus TCP колдойт); Profibus DP (максимум 12 Мбит/с); CANopen (DS301/DS401); Оптикалык талшык/кабель ортосун колдойт
Күч берүү	24 В DC (±10%), Мощность чыгымы: жакында 10 Вт
Кирүү/чыгүү кеңейтүү мүмкүнчүлүгү	Максимум 8 кеңейтүү базасын колдойт; максималдуу Кирүү/чыгүү нүктөлөрү кеңейтүү модулунун конфигурациясына жараша динамикалык түрдө өзгөрөт
Процесс көрсөткүчү	Байланыш цикли ≤1 мс (жогорку ылдамдыктагы режимде); Маалыматты өткөрүү: Ethernet 100 Мбит/с, Profibus максимум 12 Мбит/с
Иштөө температурасы	-20 °Cдан +60 °Cге чейин (конденсациясыз)
Чагылган нымдуулугу	5%–95% (конденсацияланбаган)
Коргоо классы	IP20 (панелге орнотуу)
Эс жана Модемдер	2 х AF100 модеми, кызыл кабель. 0.5 МБ FPROM, 256 КБ SRAM
Процессор тезлиги	16 МГц

Сүрөттөмө

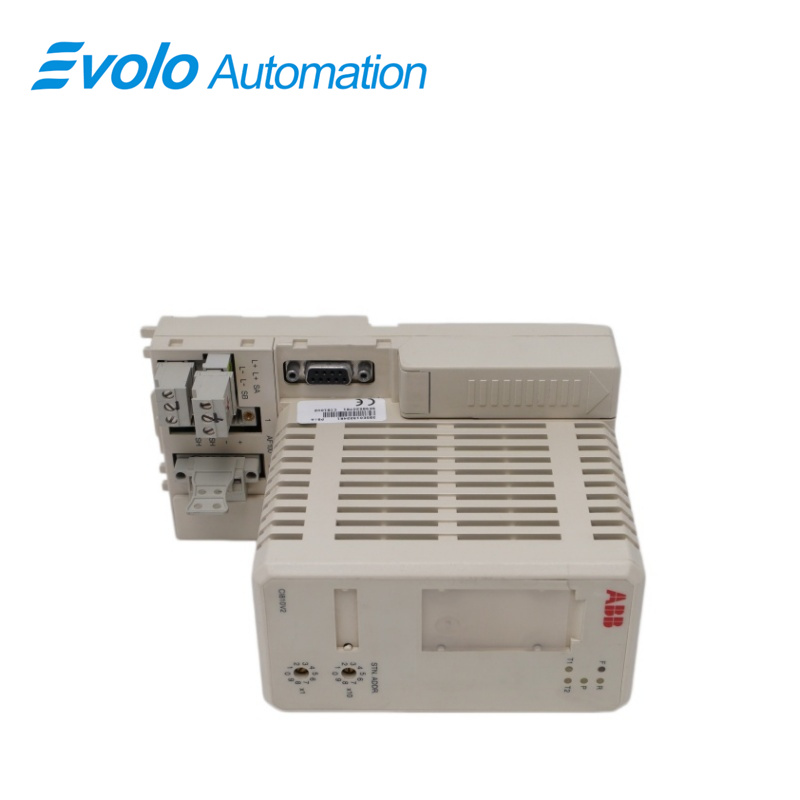

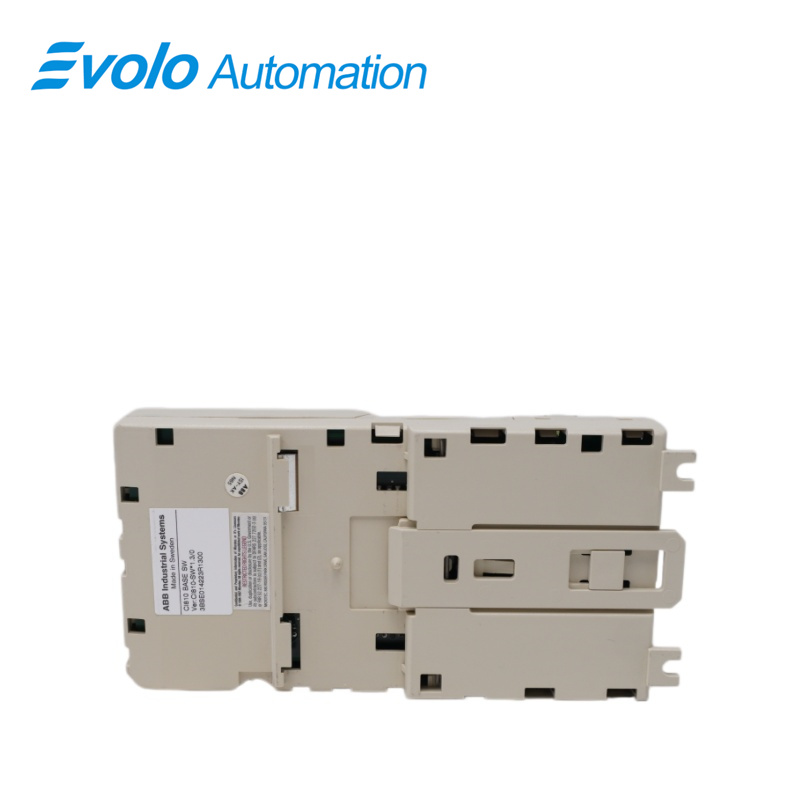

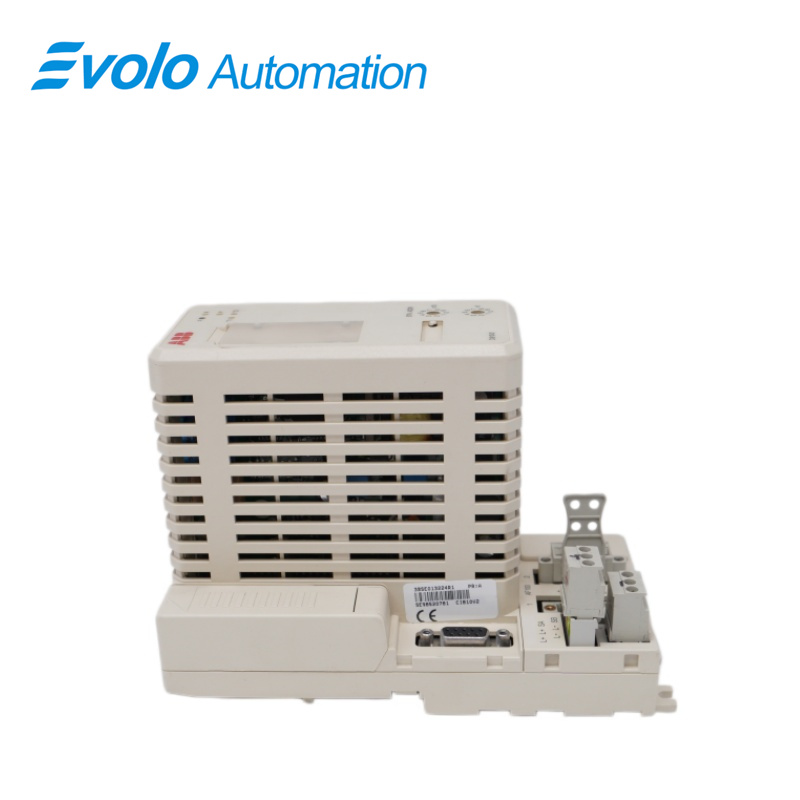

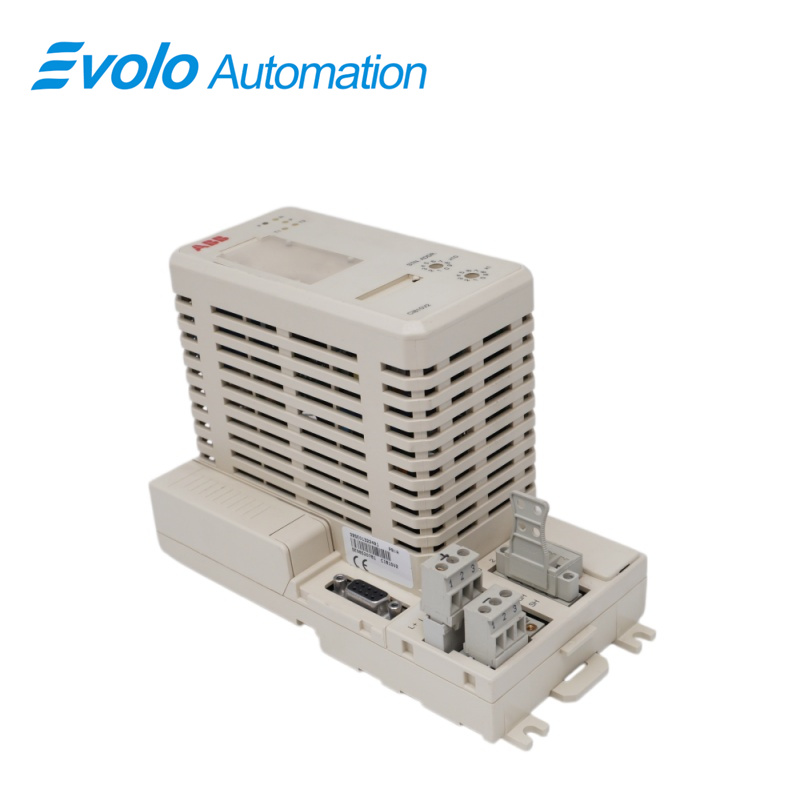

ABB Advant 800xA AF100 талаа байланыш интерфейси CI810V2 3BSE013224R1 бул ABB Advant 800xA системасында талаа куралдарын интеграциялоону жакшыртууга арналган надёждуу жана универсалдуу AF100 байланыш интерфейс модулү. Бул интерфейс талаа өлчөө-контроль куралдары менен жогорку деңгээлдеги башкаруу жана мониторлоо системалары ортосунда көпүрө болуп саналат жана ар түрлүү протоколдор боюнча тоскоолуксуз байланышды камсыз кылат. CI810V2 3BSE013224R1 бул талаа шинасынын бир нече стандартын колдойт, бул промышлендик автоматташтыруу ортосунда ар түрлүү куралдар менен совместимдүүлүктү камсыз кылат.

Колдонмолор

Жылуулук электр станциялары: Кошумча жабдууларды башкаруу системалары жана насос станциялары үчүн алыскы сигналдарды жыйноо.

Нефть жана химиялык заводдор: Таркалган технологиялык процесс башкаруу системалары (DCS) үчүн талаа кирүү/чыгүү байланыштары.

Ири металлургиялык заводдор: Жыгач чачыратуучу аянттар жана домна пештери айланасындагы таркалган маалымат жыйноо.

Кагаз жана целлюлоза заводдору: Кагаз машинасынын ар түрлүү бөлүмдөрү үчүн сенсорлор жана аткуруучуларды башкаруу.

Суу тазалоо станциялары: Децентрализацияланган насос станциялары жана химиялык дозалоо системаларын борборлоштурулган мониторинги.

Конкуренттик артыкчылык

Көп протоколдуу байланыш

Өнөржаттык Ethernet (EtherNet/IP, Modbus TCP), Profibus DP жана CANopen-ду колдойт, бул PLC, сенсорлор жана ар түрлүү өндүрүүчүлөрдүн кыймылдаткычтары менен интеграцияланууга мүмкүндүк берет. Мастер/слейв режиминде иштейт жана чоң көлөмдүү системалар үчүн тармак топологияларына, мисалы, түйүрчүк жана жульгун топологияларга ылайыкташат.

Жогорку надёждуулук жана убакытта иштөө өнөрү

Эки тармак порту жана резервдик электр энергиясы менен камсыз кылынган аппараттык резервдүүлүк менен жабдылган; бул токтотуусуз иштөөнү камсыз кылуу үчүн миллисекунддар ичинде резервдик режимге өтүүгө мүмкүндүк берет. Жогорку ылдамдыктагы процессор убакытта иштөөнүн контролюн жана маалыматтарды жыйноону камсыз кылат, башкача айтканда, байланыш цикли ≤1 мс, бул кыймылдын контролюн жана жабдуулардын мониторингин үчүн ыңгыс.

Иштетүүнүн жана техникалык кызмат көрсөтүүнүн иштетилүүсүнүн эркиндиги

Терең орнотулган модулдардын онлайн алмаштырылышы жана жаңыртылышы өндүрүштү токтотпостон өтөт. Кеңейтүү базалары аркылуу максималдуу 8 I/O модулу кошулушу мүмкүн, бул кичинекей машиналардан чоң өндүрүш сызыктарына чейин I/O чекиттеринин санын тактап берет.

Акылдуу диагностика жана аралык башкаруу

Реалдык убакытта өзүн-өзү диагностикалоо температураны, кернеэни жана байланыш сапатын көзөмөлдөйт; талаштуулуктарды аныктоо үчүн LED индикаторлору жана системалык алармдары колдонулат. ABB программалык камсыздануусу (мисалы, AC 800M) же үчүнчү тараптын куралдары аркылуу аралык көзөмөл жана конфигурациялоо техникалык кызмат көрсөтүүнү жөнөкөйлөт.

ККБ

С: Бул CI810V2 3BSE013224R1 ?
А: CI810V2 3BSE013224R1 — бул AF100 Байланыш Интерфейси.

С: « CI810V2 3BSE013224R1 жана CI810?
А: CI810V2 3BSE013224R1 — бул жакшыртылган версия, ал жогорку аппараттык тургундукка ээ жана кеңири I/O модулдары менен совместимдүүлүккө ээ; ал туурасынан оригинальдуу CI810 ди замена кылып колдонулат.

С: CI810V2 3BSE013224R1 каршылыкка төнүккөн?
А: Жок. CI810V2 3BSE013224R1 — бул бир байланыштагы коммуникациялык курал; шина резервдүүлүгү үчүн CI820 колдонулат.

Суроо: CI810V2 3BSE013224R1 док-станция менен колдонууга болобу?
А: Ооба. Ал адатта TU810 же TU812 терминалдык бирдиктин док-станциясын талап кылат.

С: CI810V2 3BSE013224R1 контроллер иштеп турганда алмаштырылабы?
А: Тез алмаштыруу колдонууга мүмкүнчүлүк берилет, бирок алмаштыруу убактысында ошол станциядагы бардык I/O маалыматтары убактылуу токтотулат.
