Көрүнүш
Происхождение: |
АҚШ |
Бренддин аталышы: |
Bently Nevada |
Модель номери: |
330903-00-12-05-02-CN |
Таңгактоо чоо-жайы: |
Оригинал жаңы, зааваттан бекитилген |
Жеткирүү убактысы: |
5-7 күн |
Төлөм шарттары: |
T/T |
Көрсөтүү мүмкүнчүлүгү: |
Бар көлбөсөнде |
Жылдам маалымат
|
Жипсиз узундук тандоо: |
0 мм |
|
Жалпы корпус узундугу тандоо: |
120 мм |
|
Кабелдин узундугу: |
0,5 метр (20 дюйм) |
|
Коннектор жана Кабель Варианты: |
Кичинекей коаксиалдык ClickLoc коннектору, стандарттык кабель |
|
Мамлекеттик бекитүү тандоо: |
Бир нече Бээлиндер |
|
Зонанын Корпусунун Дөңгөлөгү: |
M8X1 тарам |
|
Максималдуу Дөңгөлөк Кирүү Узундугу: |
12 мм |
|
Өлчөмү: |
1.3x1.1x65см |
|
Салмагы: |
0.04Kg |
Сүрөттөмө

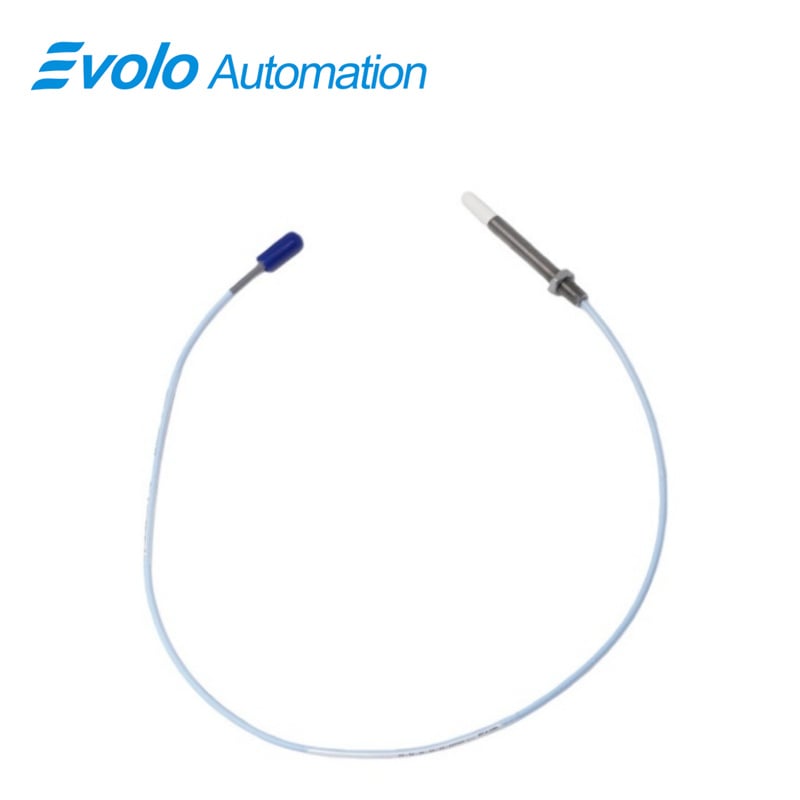

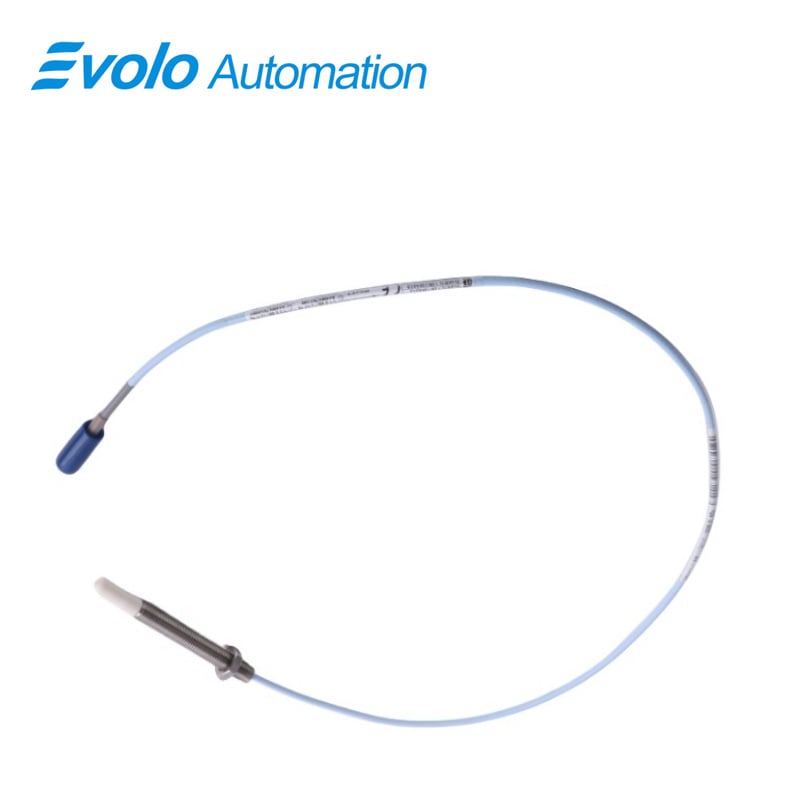

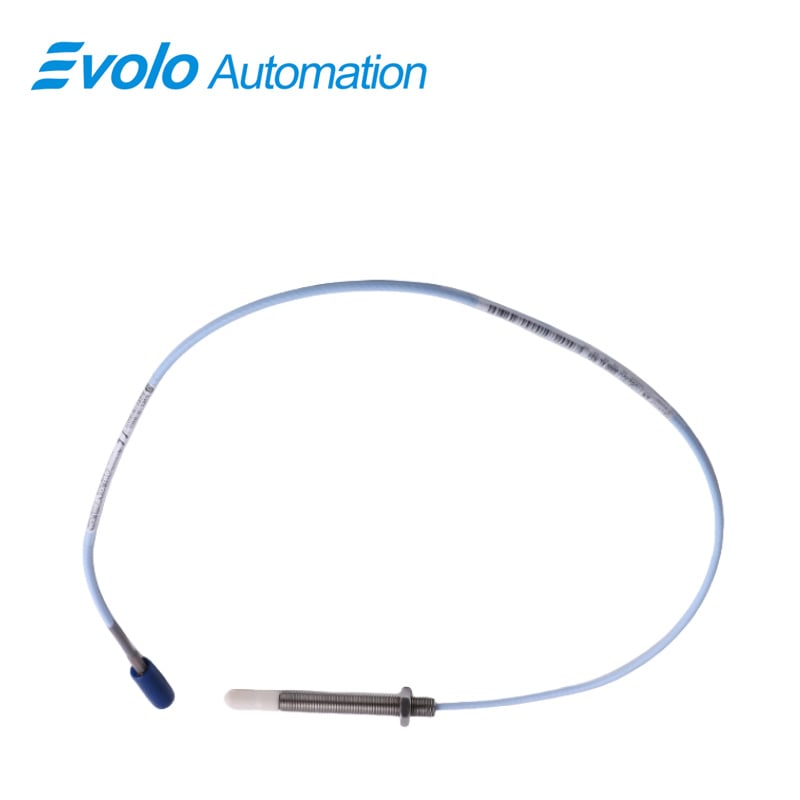

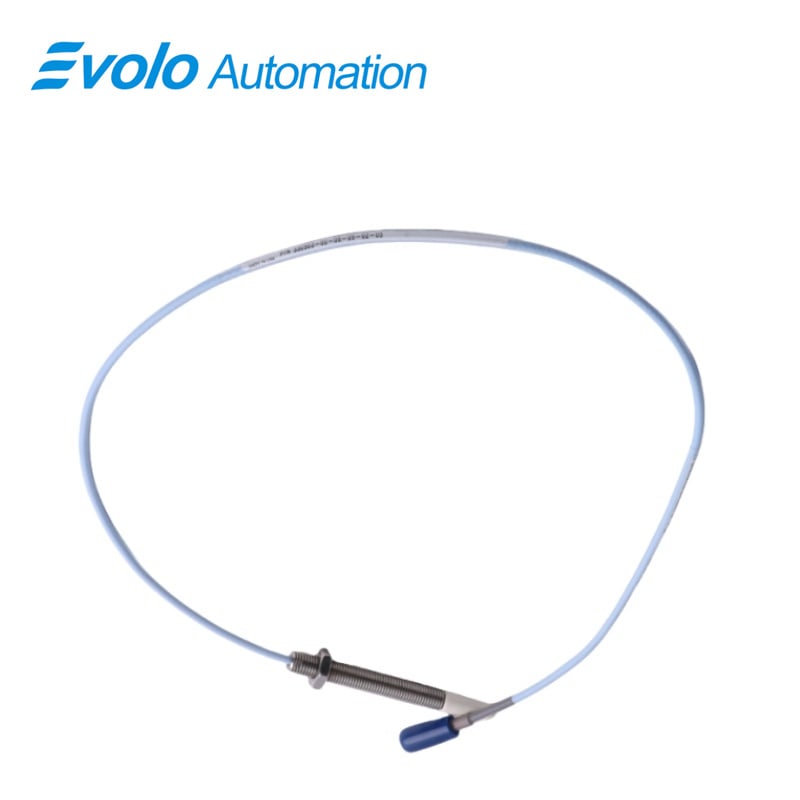

330903-00-12-05-02-CN 3300 NSv Proximity Probe – бул компакттуу орнотууга жана жогорку вибрация сезгичтилигине талап коюлгон өнөр жай автоматташтыруу чөйрөсү үчүн иштетилген долбоорлоштурган эмес эмүлүштүрүүчү Eddy-токтуу сезгичтик түзүлүш. Бул NSv оң жактан сезүүчү курал кичинекей диаметрдүү валдарда жана жылдызма компрессорлордо, суюк пленкалык подшипниктеги техникада кездешкен тегиз максаттарда так радиалдык вибрация, ось боюнча орун жана фазалык референция өлчөөлөрүн берүү үчүн туura механикалык пландоого ыңгайлуу болуп долбоорлонгон. 1,5 мм сызыктуу диапазону, 1,0 мм аралык менен жана мыкты каршы турган болотко караган болоттон жасалган корпусу менен бирге, датчик бузулууну кармоо, нефтехимиялык жана процесс газ колдонулушунда ишенчтүү абалды көзөмөлдөөнү камсыз кылат. Андан тышкары, материалга каршы турушунун жогорулаштырылышы, ClickLoc блоктоо коннектору жана 3300 NSv трансдьюсер системалары менен ылайык келүүсү 330903-00-12-05-02-CN датчигин өнөр жай башкаруу системаларында алдын ала кароо, вибрацияны көзөмөлдөө жана автоматташтырылган машиналарды диагностикалоо үчүн идеалдуу сезгич элемент кылат.
Колдонмолор
Центрифугалдуу компрессордун вибрациясын көзөмөлдөө
Орнатуу аракети чектелген кичинекей валдуу үңкүр компрессорлордо радиалдык тербелүүнү өлчөө үчүн колдонулат. 1,5 мм жазы сызыктуу диапазон шартка негизделген техникалык күйдү кароо үчүн так тербелүү сигналынын жооп таасирин камсыз кылат.
Тоңуткуч Компрессорунун Осьтүү Орунуна Көзөмөл Жүргүзүү
51 мм ден кичине болгон валдары бар тоңуткуч компрессорлордо ось боюнча (итерүү) орун алыштырууну өлчөйт. 1,0 мм жеңил аракетти кээде кепилдикке алуу орундуктагы диагностика үчүн оптималдуу сезгичтикти камсыз кылат.
Жогорку Тезликтеги Айлануучу Механизмдер Үчүн Фазалык Кошумча Маалымат
Нефтехимиялык заводдордо колдонулган жогорку тезликтеги айлануучу жабдууларда туруктуу Keyphasor фазалык кошумча маалыматын берет. 7,87 В/мм чыгуучу кернеенин масштабдуу коэффициенти жогорку сапаттуу сигналды камсыз кылат.
Кичинекей Мишеньдүү Өнөр жай Автоматтандырылышы Үчүн Кайтарма Байланыш
Динамикалык кайтарма контурлору үчүн 15 мм ден кичине тегиз мишеньдер үчүн ылайыктуу, реалдуу убакытта машиналарды башкаруу жана коргоо тактыгын жакшыртат.
Суюктук-Пленкалык Подшипниктүү Механизмдер Диагностикасы
Бок менен көрүү чектөөлөрү стандарттык зонддорду колдонууга жол бербейт, суюктук-пленкалык подшипниктерде нөлдүк ылдамдыкты өлчөөнү жана старттык рампаны диагностикалоону камсыз алат. Материалдын кооз болушу -52°C тан +177°C ка чейинки иштөө температурасын мүмкүнчүлүк берет.
Мүнөздөмөлөрү
|
Зонд температурасынын диапазону: |
-52°C дан +177°C чейин (-62°F тан +351°F чейин) |
|
Сактоо температурасы: |
-52°C дан +177°C чейин (-62°F тан +351°F чейин) |
|
Зонд учу материалы: |
Полифенилен сульфид (PPS) |
|
Зонд корпусу материалы: |
AISI 304 эритмелерсиз болот (SST) |
|
Талаа Сымдары: |
0.2 ден 1.5 mm2 чейин (16 дан 24 AWG чейин)[феррулдар менен 0.25 ден 0.75 mm2 чейин (18 ден 23 AWG чейин)] |
|
Сызыктуу диапазон: |
1.5 мм (60 милс) |
|
Сунушталган зазор орнотуусу: |
1.0 мм (40 милс) |
|
Чыгуучу каршылык: |
50 Ω |
|
Темин этиү сезгичтүүлүгү: |
Кирүү кернеэсинин бир вольтунун өзгөрүшүнө чыгуу кернеэсинин 2 мВдан аз өзгөрүшү |
Конкуренттик артыкчылык
Тар жеңиштерге компакттуу NSv долбоору
Кеңири өнөр жай шарттарында колдонулган стандарттык 5 мм жана 8 мм зонддордон жогору өнүгүшкөн, бок менен көрүү аймагынын чектелүүсүн талап кылган компрессорлор жана машиналар үчүн оптималдаштырылган.
Өнөр жай деңгээлиндеги температурага туруштук берүү
-52°C тан +177°C ка чейинки иштөө температурасы катуу автоматташтыруу жана химиялык завод шарттарында өзгөчө өнүгүштү камсыз алат.
Жогорулатылган сигналдын туруктуулугу жана масштаб фактору
Талаа 3000-сериясынын 190 трансформаторлоруна салыштырмалуу вибрациялык диагностикалык тактыкты жакшыртуу үчүн 7,87 В/мм (200 мВ/тынч) масштаб факторун берет.
Материалдын жана химиялык заттарга каршы туруктуулугу
Зонддун денеси процесс компрессорлорунун колдонулушунда узакка созулган колдонуу үчүн жогорку коррозияга каршы туруктуулук берүүчү AISI 304 эретме болот жана PPS зонд башын колдонот.
ClickLoc Механикалык Сенимдүүлүк жана Уйкуштуулук
Алтын менен капталган ClickLoc коннекторлору сенсимдүү электр байланышын жана механикалык блоктоловду камсыз кылат, анын ичинде жаңыртуу стойун төмөндөтүү үчүн 3300 RAM кеңейтүү кабелдери менен талаалык уйкуштуулугу сакталат.
