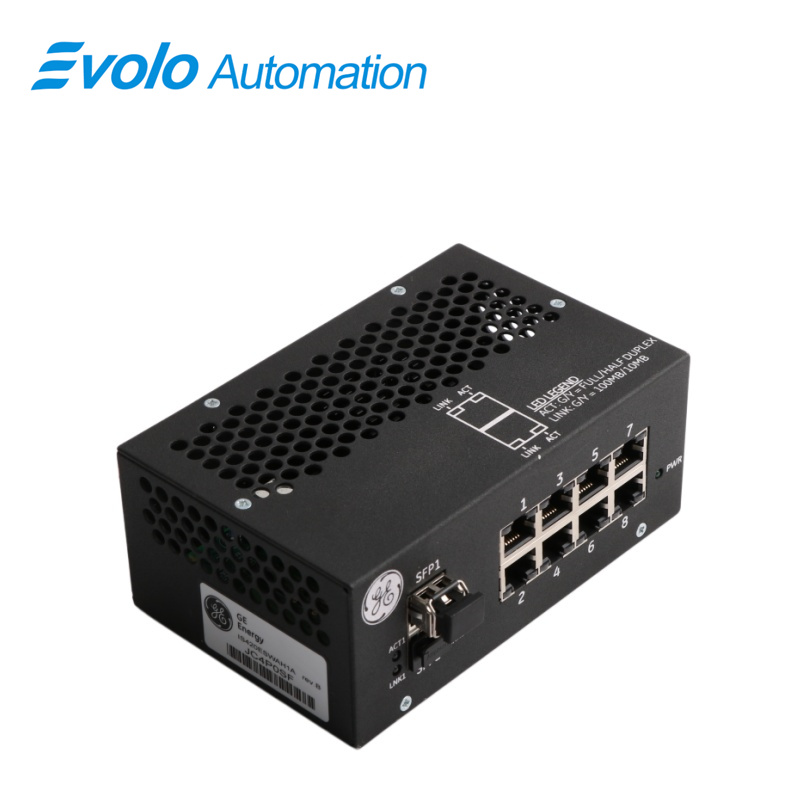

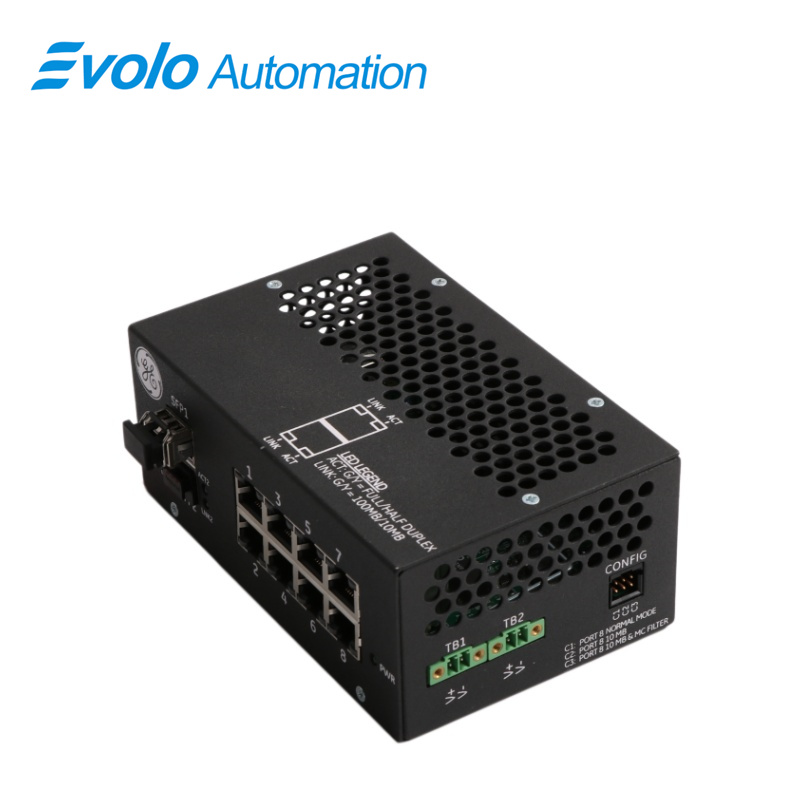

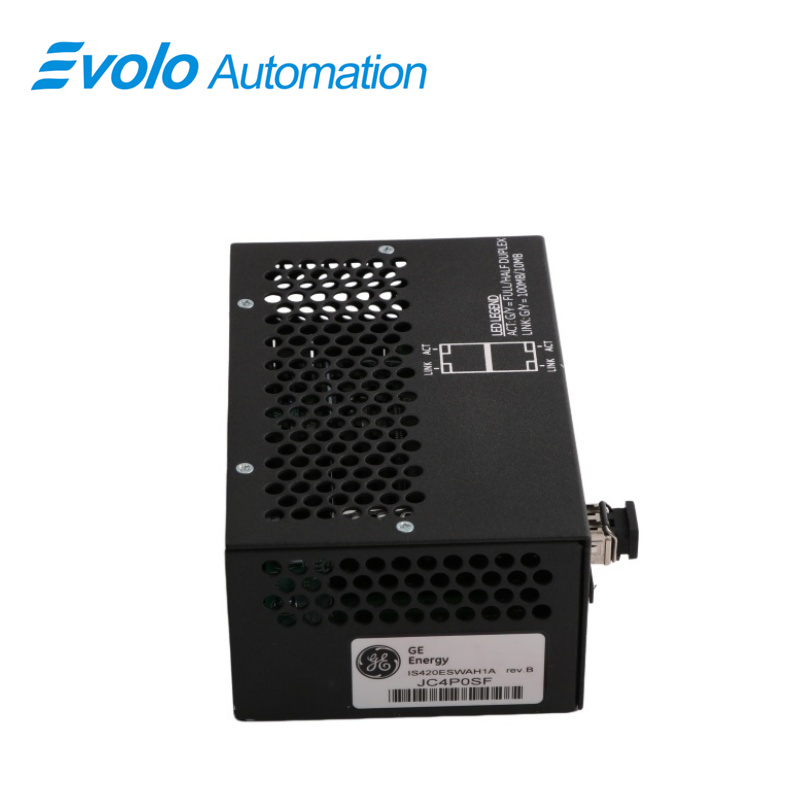

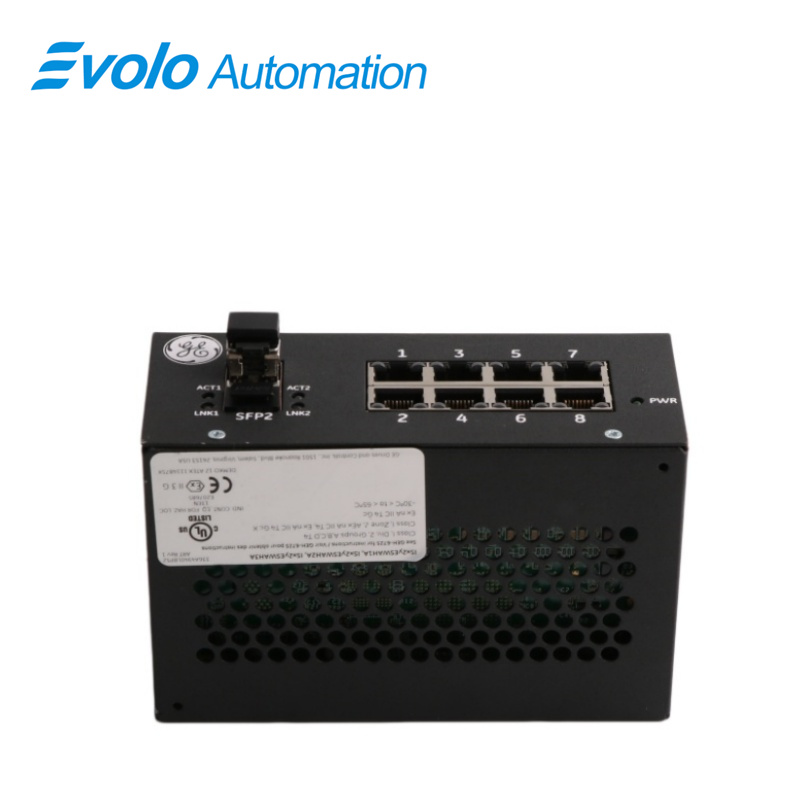

IS420ESWAH1A Ethernet IONet ауыстырғышы

Шолу

Шығу орны:	АҚШ
Бренд атауы:	ГЭ
Модель нөмірі:	IS420ESWAH1A
Пакеттау мәліметтері:	Таза жаңа Фабрикалық Жауапсыздандырылған
Жеткізу уақыты:	5-7 күн
Төлем шарттары:	T/T
Тамыр көбейтудің мүмкіндігі:	Сапарда

Сәйкестіктер

Сипаттама

IS420ESWAH1A — бұл General Electric компаниясының Mark Vle сериясына жататын, GE таратылған газдық турбиналарды басқару жүйелерінде қолданылатын 10/100 Ethernet IONet ауыстырғышы. Бұл ауыстырғыштар басқарылатын және басқарылмайтын конфигурацияларда ұсынылады. Басқарылатын ауыстырғыштар VLAN (Виртуалды Жергілікті Аумақтық Торлар), Сапа Қызметі (QoS) және қашықтан бақылау сияқты кеңейтілген желілік мүмкіндіктерін ұсынады, сондықтан олар бөлу мен басымдық беруді талап ететін күрделі желілік архитектуралар үшін идеалды болып табылады. Ал басқарылмайтын ауыстырғыштар қарапайым «қос-жұмыс істейді» орнатуын ұсынады, бұл аз конфигурациялау қажет болатын тікелей желілік қажеттіліктер үшін тиімді. Сонымен қатар, көптеген өнеркәсіптік деңгейдегі Ethernet IONet ауыстырғыштары сенімді жұмыс істеуін қамтамасыз ету үшін берік корпусқа, резервті электр қоректендіру опцияларына және күшейтілген электромагниттік сыйымдылық (EMC) қорғауына ие болады, бұл оларды қиын жағдайларда да сенімді жұмыс істеуге қабілетті етеді.

Қолданбалар

Электр станциялары (негізгі қолданыс, газ турбиналары, бу турбиналары және барлық электр станциясының DCS-і арасында жоғары жылдамдықтағы нақты уақыттағы деректер алмасуын қамтамасыз етеді)
Атом электр станциялары (жоғары дәрежедегі қауіпсіздікті және анықталған цифрлық басқару желілерін қамтамасыз ету үшін)
Химиялық зауыттар (зауыттың таратылған басқару жүйесі үшін резервтік желілік арқа құрылуы)
Мұнай өңдеу зауыттары (ірі масштабты аймақтар арасындағы блоктардың желіленуі мен сигналдарды бақылауын қолдау)
Табиғи газды сұйықтандыру зауыттары (криогендік сақтау мен тасымалдау кезіндегі төмен күтуді қамтамасыз ету)
Болат зауыттары (күрделі автоматтандырылған домна пештері мен домна пештерінің бір-бірімен байланысу желілері үшін)

Ерекшелігі

802.3, 802.3U және 802.x стандарттарымен сәйкес

автоматты келісім құрылатын 10/100BASE-TX мыс порттары

Толық және жартылай дуплексты автоматты келісім құрылатын режимдерді қолдайды

100 Мбит/с FX жоғары деңгейлі порт

Оңай қосылу үшін HP-MDIX автозерттеу

Байланыс күйі, белсенділік, дуплекс режимі және жылдамдық көрсетуі үшін екі түсті LED-тер

Қуат көзінің жағдайын көрсететін LED индикаторы

256 КБ буфер және 4 К MAC-адрес сыйымдылығы

Сенімділікті қамтамасыз ету үшін резервті қуат көздерінің кірістері

Ағындылық бақылау

Коммутатор IEEE анықтаған пауза пакеттерін қолданатын ағыс бақылауын қолдайды, сұраныстарға жауап береді және оларды тек қажет болған кезде ғана жібереді. Басқару жүйелеріндегі жоғары сенімділікті қамтамасыз ету үшін құрылған, тұрақты, жерге бекітілген ортада 35°C (95°F) температурада оның орташа істемеу уақыты (MTBF) 4 миллион сағаттан асады

СӘЙКЕСТІК КРИТЕРИЙЛЕРІ

Пакеттік трафик IEEE 1588 уақыт өлшемі бойынша синхрондауға болады және 1 микросекундтық пакет басталу терезесінде іске қосылуға мүмкіндік береді. Коммутатордың мүмкіндігі мен сәйкестігі төмендегі төрт критерийге сай болуы үшін сынақтан өткізілді:

1. IEEE 802.3x ағыс бақылауынсыз бір порттан басталған көпшілік пакеттік жүктеме.

2. IEEE 802.3x ағыс бақылауымен бір порттан басталған көпшілік пакеттік жүктеме.

3 Көпшілікке арналған пакеттің жүктемесі барлық порттарға таратылады, әр портқа қажетті пакет саны орташа есептеледі, IEEE 802.3x ағыс бақылауы қолданылмайды.

4 Көпшілікке арналған пакеттің жүктемесі барлық порттарға таратылады, әр портқа орташа есеппен 200 пакет келеді, порттардың жартысында IEEE 802.3x ағыс бақылауы іске қосылған.

Жиі қойылатын сұрақтар

Сұрақ: 10/100 Ethernet IONet Switch IS420ESWAH1A дегеніміз не?
Жауап: 10/100 Ethernet IONet коммутаторы — 10 Мбит/с және 100 Мбит/с Ethernet жылдамдықтарын қолдайтын желілік құрылғы болып табылады; ол өнеркәсіптік автоматтандыру мен басқару жүйелері үшін идеалды шешім болып табылады. Ол электр станцияларында, SCADA жүйелерінде және үлестірілген басқару жүйелерінде (DCS) қолданылатын желілерде PLC-лер, HMIs, сенсорлар мен актюаторлар сияқты әртүрлі құрылғылар арасында үзіліссіз байланыс қамтамасыз етеді.

Сұрақ: IS420ESWAH1A қандай ағыс бақылау механизмдерін қолдайды?
A: Тұтыну құрылғысы IEEE 802.3x толық дуплекс өткізу қабілетін реттеу стандартын пайдаланады, яғни тоқтату кадрлары арқылы ішке келетін тоқтату сұраныстарына жауап береді және желіде тығыздану пайда болған кезде ғана тоқтату кадрларын шығарады. Бұл буфердің толуынан пакеттердің жоғалуын болдырмауға және PLC, HMI және қашықтан орналасқан I/O блоктары сияқты құрылғылар арасындағы берілу тиімділігін арттыруға мүмкіндік береді.

С: IS420ESWAH1A-ның орташа істен шығу аралығы (MTBF) қандай?
A: Тұтыну құрылғысы ұзақ мерзімді сенімділікке негізделген, жерге бекітілген, бақыланатын ортада 35°C (95°F) температурада орташа істен шығу аралығы (MTBF) 4 миллион сағаттан асады. Бұл жоғары MTBF көрсеткіші құрылғының жылдар бойы үзіліссіз, ақаусыз жұмыс істеуін қамтамасыз етеді және миссиялық маңызы жоғары желілер үшін сенімді таңдау болып табылады.
