Шолу
Шығу орны: |
АҚШ |
Бренд атауы: |
Бентли Невада |
Модель нөмірі: |
330901-00-90-05-02-05 |
Пакеттау мәліметтері: |
Таза жаңа Фабрикалық Жауапсыздандырылған |
Жеткізу уақыты: |
5-7 күн |
Төлем шарттары: |
T/T |
Тамыр көбейтудің мүмкіндігі: |
Сапарда |
Жылдам мәліметтер
|
Жіптелмеген ұзындық опциясы: |
0,0 дюйм |
|
Жалпы корпус ұзындығы опциясы: |
9.0 дюйм |
|
Кабель ұзындығының нұсқасы: |
0,5 метр (20 дюйм) |
|
Коннектор мен сым нұсқасы: |
Миниатюрлық коаксиалдық ClickLoc коннектор, стандартты кабель |
|
Агенттік бекіту опциясы: |
Бірнеше растаулар |
|
Зонд корпусының тісі: |
1/4-28 UNF тегершін |
|
Максималды тісті қосылу ұзындығы: |
0.375 дюйм |
|
Өлшемі: |
1,2x1x69 см |
|
Салмағы: |
0.05kg |
Сипаттама

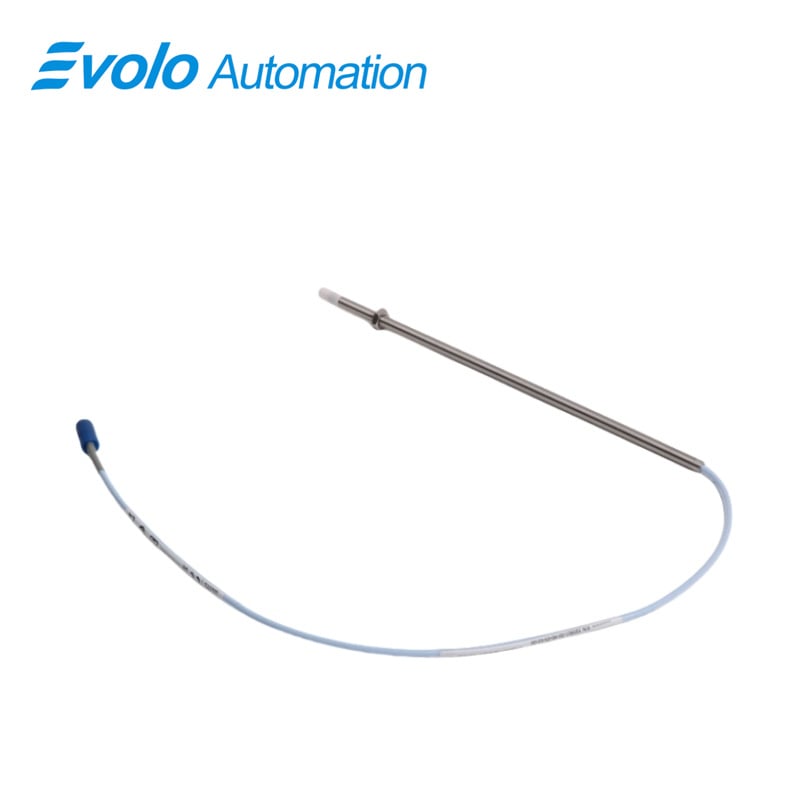

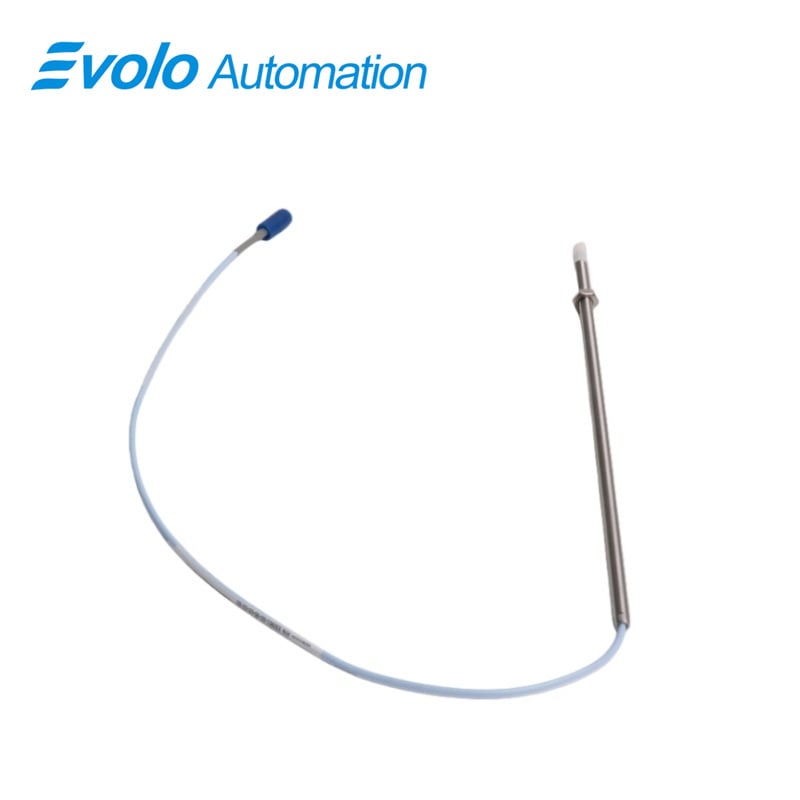

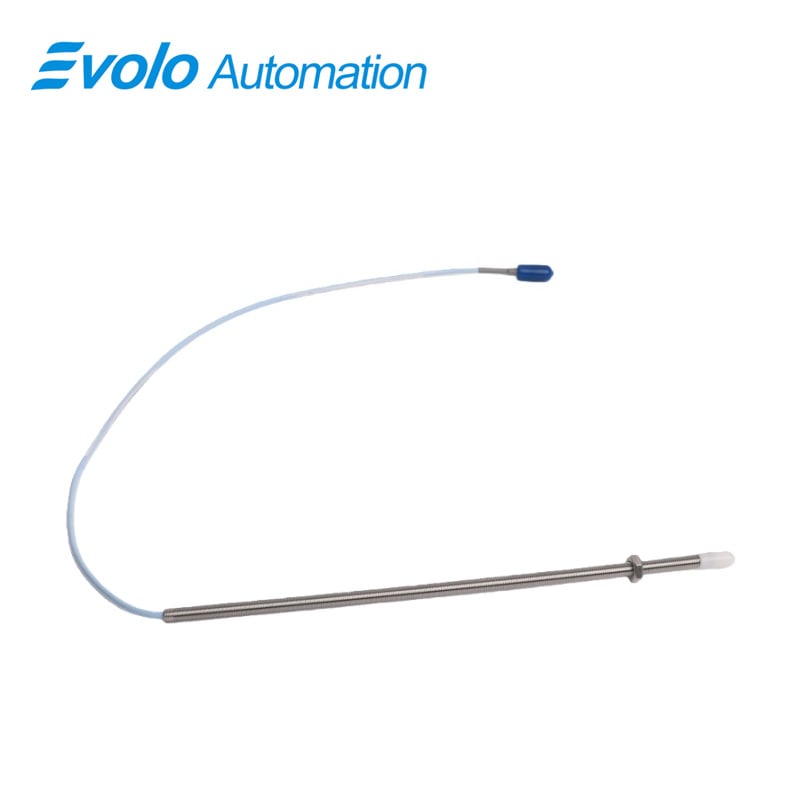

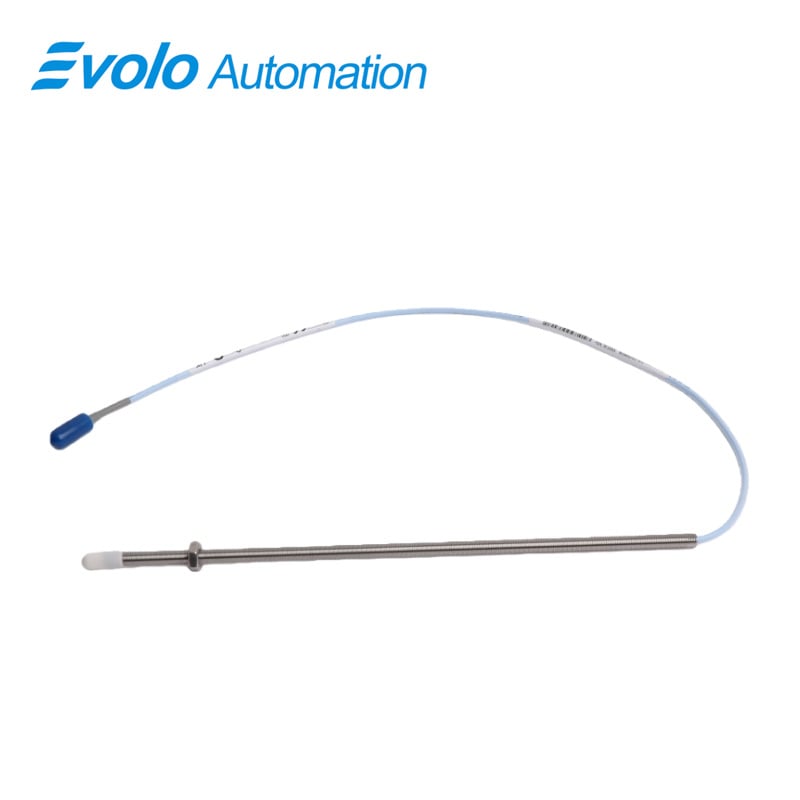

Берілген 330901-00-90-05-02-05 3300 NSv Жақындық сенсоры оның құрылымы центрифугалды ауа компрессорларында, суыту компрессорларында және орнату кеңістігі шектеулі технологиялық газ компрессорларында автоматтандырылған бақылау үшін қарастырылған. Сызықтық диапазоны — 1,5 мм (60 мил), ұсынылатын саңылау — 1,0 мм (40 мил) құрайды, 330901-00-90-05-02-05 3300 NSv Жақындық сенсоры оның көмегімен 51 мм-ден кіші диаметрлі валдар бойынша дәл радиалды тербеліс пен осьтік орынды өлшеуге болады. Оның 1/4-28 UNF резьбалы корпусы, жалпы ұзындығы — 9 дюйм (228,6 мм), стандартты кабель ұзындығы — 0,5 метр болып келеді, бұл оны тығыз автоматтандырылған орнатуларда жанынан немесе артынан орнатуға мүмкіндік береді. 330901-00-90-05-02-05 3300 NSv Жақындық сенсоры pPS сынама ұшы мен AISI 304 маркалы шойын болаттан жасалған корпусы бар, оның жұмыс істеу температуралық ауқымы -52°C-тан +177°C-қа дейін (-62°F-тан +351°F-қа дейін), ал таза кіріс кернеуінің өзгеруіне қатысты сезімталдығы 2 мВ/В-тан төмен. Кішігірім ClickLoc коннекторы сенімді түрде фиксацияланады, ал патенттелген TipLoc және CableLoc конструкциялары пробка мен кабельдің 220 Н тартылу күшіне төтеп беретін сенімді қосылуын қамтамасыз етеді. 330901-00-90-05-02-05 3300 NSv Жақындық сенсоры автоматтандырылған жылдамдық, фазалық сілтеме және орналасу басқаруын қолдайды; сонымен қатар 3300 RAM немесе 3000/7000-сериялы 190 трансдюсерлер жүйесін ірі жүйелік өзгерістерсіз алмастырады.
Қолданбалар
Кіші диаметрлі валдарда радиалды тербелісті өлшеу
Берілген 330901-00-90-05-02-05 3300 NSv Жақындық сенсоры 1,5 мм (60 мил) сызықтық өлшеу ауқымы мен 1/4-28 UNF резьбалы корпусы арқылы 51 мм (2 дюйм) кем диаметрлі валдардағы радиалды тербелісті дәл өлшей алады; бұл тар орындарда автоматтандырылған бақылауды қамтамасыз етеді.
Осьтік (итеруші) орналасуды бақылау
Ұсынылатын саңылау 1,0 мм (40 мил), ал ClickLoc кабелінің ұзындығы 0,5 метр болғанда 330901-00-90-05-02-05 3300 NSv Жақындық сенсоры тегіс немесе кішігірім мақсаттарда (<15 мм) осьтік орын ауысуын дәл өлшейді, бұл осьтік орналасуды автоматтандырып дәл басқаруды қамтамасыз етеді.
Мониторлық валдың айналу жиілігі мен фазалық сілтемесі
Берілген 330901-00-90-05-02-05 3300 NSv Жақындық сенсоры тахометр, нөлдік жылдамдық пен Keyphasor фазалық сілтеме жүйелерімен сәйкес келетін сигналдар шығарады, автоматтандырылған жылдамдықты реттеу мен жағдайды бақылауды қолдайды.
Ескірген жақындықты бақылау жүйелерін алмастыру
Бұл 330901-00-90-05-02-05 7,87 В/мм шығыс масштабы мен миниатюрлі ClickLoc коннекторын пайдалана отырып, 3300 RAM немесе 3000/7000-сериялы 190 трансдюсер жүйелерін кеңінен өзгерістер енгізбей-ақ алмастыруға болады, бұл автоматтандырылған жүйелерді тегіс модернизациялауды қамтамасыз етеді.
Сәйкестіктер
|
Зонд температурасының диапазоны: |
-52°C ден +177°C дейін (-62°F дан +351°F дейін) |
|
Сақтау температуры: |
-52°C ден +177°C дейін (-62°F дан +351°F дейін) |
|
Зонд ұшының материалы: |
Полифенил сульфид (PPS) |
|
Зонд корпусының материалы: |
AISI 304 коррозияға төзімді болат (SST) |
|
Объектідегі сымдау: |
0,2 ден 1,5 мм² дейін (16 дан 24 AWG дейін) [фланцтармен 0,25 ден 0,75 мм² дейін (18 дан 23 AWG дейін)] |
|
Сызықтық ауқым: |
1,5 мм (60 миллидюйм) |
|
Ұсынылатын саңылау орнатуы: |
1,0 мм (40 миллидюйм) |
|
Шығыс кедергісі: |
50 Ω |
|
Қоректендіру сезгіштігі: |
Кіріс кернеуінің әр вольтына шығыс кернеуінің 2 мВ-тан аз өзгеруі |
Бәсекелестік артықшылық
Шектеулі орындарға орнату
Берілген 330901-00-90-05-02-05 3300 NSv Жақындық сенсоры жалпы корпус ұзындығы 9 дюйм (228,6 мм) және стандартты кабель ұзындығы 0,5 метр болғандықтан, ол терең қуысқа (counter bore), бүйірден көрінетін (side-view) және артқы орнату (rear-mount) шектеулеріне сыйып кетеді, соның арқасында компактты автоматтандырылған орнатуларға оңай орнатылады.
Технологиялық процестерге арналған химиялық төзімділік
PPS пробник ұшы мен AISI 304 маркалы коррозияға төзімді болаттан жасалған корпусы бар 330901-00-90-05-02-05 3300 NSv Жақындық сенсоры процестік компрессорлардағы химиялық әсерге төзімді, қиын жағдайларда да сенімді сигнал шығысын сақтайды.
Пробаны кабельге сенімді қосу
Патенттелген TipLoc формалық құюы мен CableLoc конструкциясы 220 Н тарту күшін қамтамасыз етеді, осылайша 330901-00-90-05-02-05 3300 NSv Жақындық сенсоры тербеліс бақылау кезінде механикалық және электрлік қосылулардың қауіпсіздігін сақтайды.
Алтынмен капталған ClickLoc коннекторы
Берілген 330901-00-90-05-02-05 3300 NSv Жақындық сенсоры сигналдың бүтіндігін қорғау үшін орында қатты бекітілетін миниатюрлі ClickLoc коннекторын қолданады, бұл автоматтандырылған өлшеу жүйелерінде босаған қосылулардың пайда болуын болдырмаққа мүмкіндік береді.
Ескі жүйелермен ауыстырылуға болады
Бұл зонд 3300 RAM ұзарту кабельдері мен бақылау жүйелерінің ескі нұсқаларымен толық үйлесімді, сондықтан трансдюсерлер желісін толығымен ауыстырмай-ақ автоматтандырылған жаңартулар жүргізуге болады, ол орнату уақыты мен шығындарын азайтады.
