Шолу
Шығу орны: |
АҚШ |
Бренд атауы: |
Бентли Невада |
Модель нөмірі: |
330901-00-90-05-02-00 |
Пакеттау мәліметтері: |
Таза жаңа Фабрикалық Жауапсыздандырылған |
Жеткізу уақыты: |
5-7 күн |
Төлем шарттары: |
T/T |
Тамыр көбейтудің мүмкіндігі: |
Сапарда |
Жылдам мәліметтер
|
Жіптелмеген ұзындық опциясы: |
0,0 дюйм |
|
Жалпы корпус ұзындығы опциясы: |
9.0 дюйм |
|
Кабель ұзындығының нұсқасы: |
0,5 метр (20 дюйм) |
|
Коннектор мен сым нұсқасы: |
Миниатюрлық коаксиалдық ClickLoc коннектор, стандартты кабель |
|
Агенттік бекіту опциясы: |
Қажет емес |
|
Зонд корпусының тісі: |
1/4-28 UNF тегершін |
|
Максималды тісті қосылу ұзындығы: |
0.375 дюйм |
|
Өлшемі: |
1,2x1x69 см |
|
Салмағы: |
0.05kg |
Сипаттама

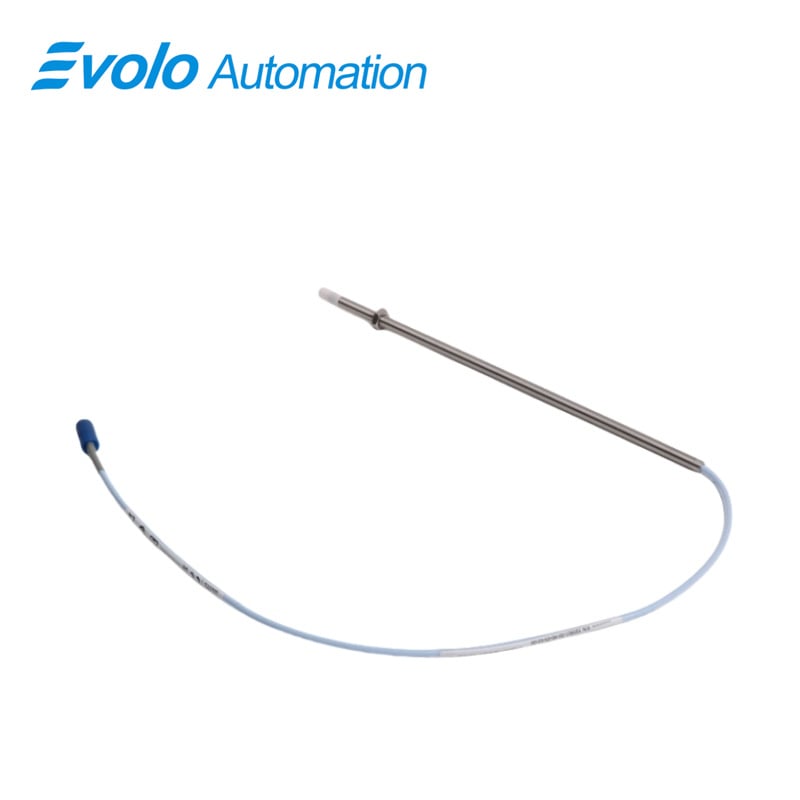

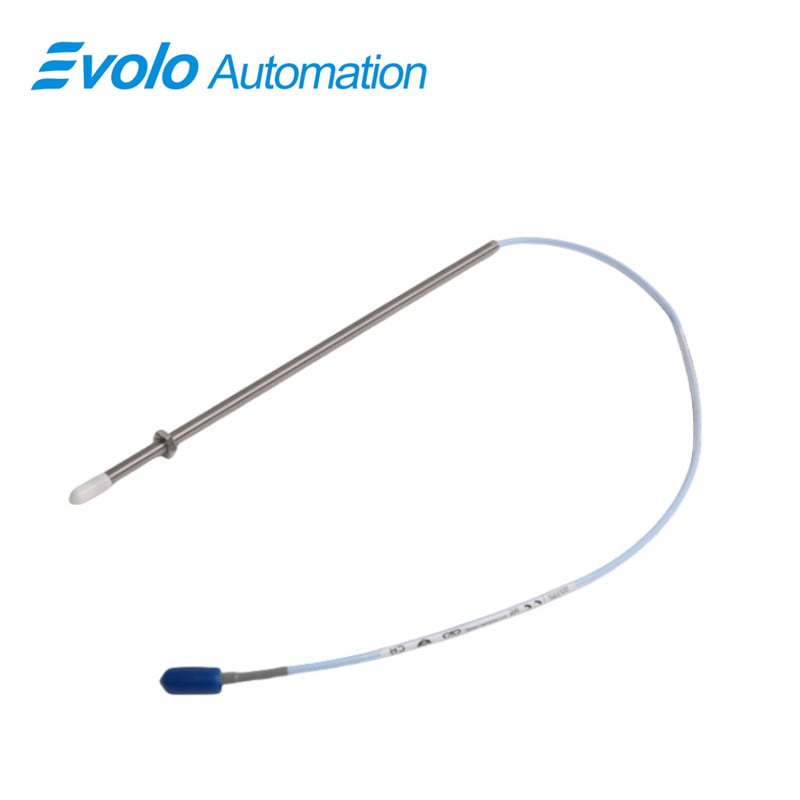

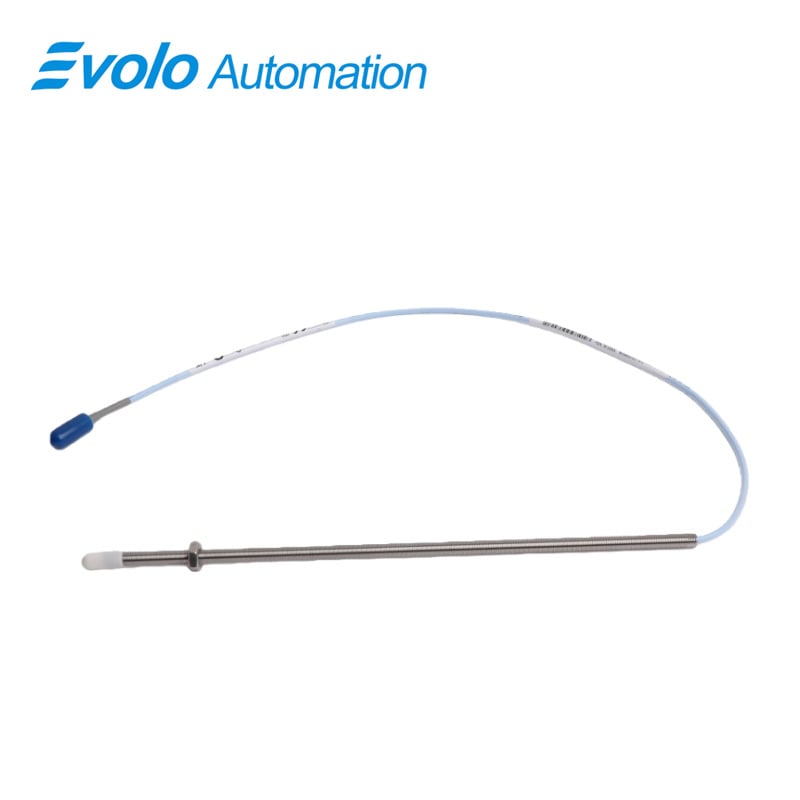

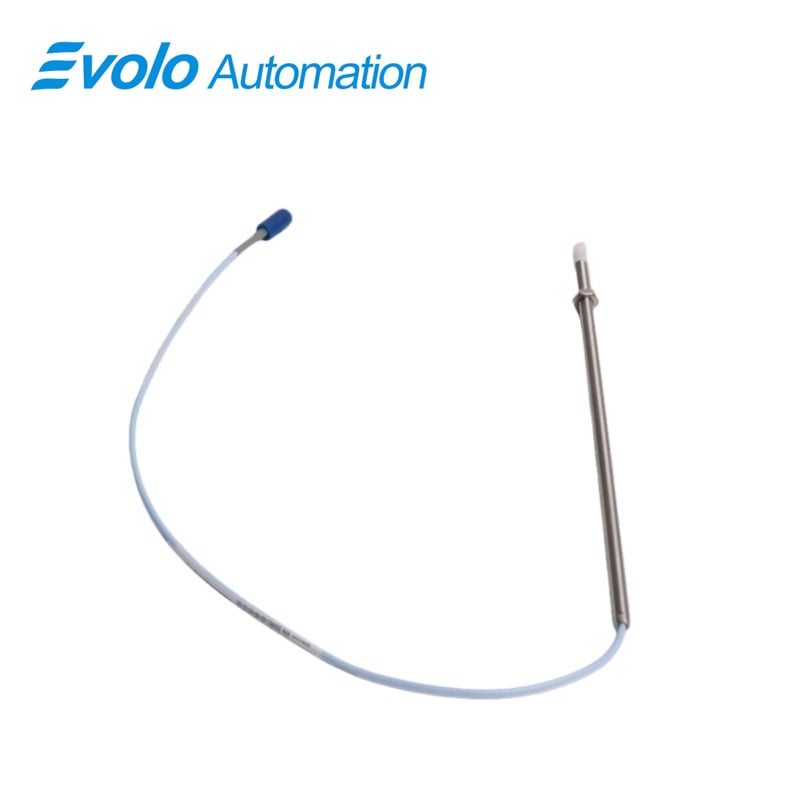

Берілген 330901-00-90-05-02-00 3300 NSv жақындық сенсоры 9,0 дюймдық штайнс (штайнс) болат корпусы, 0,5 метрлік стандартты кабельі және миниатюралық коаксиалды ClickLoc коннекторы бар. Автоматтандырылған бақылау үшін тар орындарға орнатуға арналған, ол диаметрі 51 мм-ден кем болатын валдарда радиалды тербелісті және 15 мм-ден кем болатын жазық мақсаттарда осьтік орындарды өлшейді. 1,5 мм сызықтық диапазон, ұсынылатын саңылау — 1,0 мм, шығыс кедергісі — 50 Ом, өрістегі сымдау — 0,2–1,5 мм² (16–24 AWG) параметрлерімен 3300 NSv жақындық сенсорының контроллерлерге дәл сигнал береді. PPS сенсорының ұшы қолданылатын материал -52°C-тан +177°C-қа (-62°F-тан +351°F-қа) дейінгі температуралық ауқымда жұмыс істеуге мүмкіндік береді, ал ClickLoc коннекторлары сенімді қосылуларды қамтамасыз етеді. 3300 NSv жақындық сенсорының мынамен жұмыс істейді: 3300 NSv ұзарту кабельдерімен дәл фазалық сілтемені (Keyphasor), тахометрді және нөлдік жылдамдықты өлшеулерді беру үшін, компрессорлардың, суыту қондырғыларының және технологиялық газдық машиналардың нақты уақытта автоматтандырылуын қамтамасыз етеді. Оның компактты 1/4-28 резьбалық дизайны кемпірқосақ, бүйірлік немесе артқы көріністегі шектелген аймақтарға орналасады және 3300 RAM немесе 3000/7000-сериялық трансдюсерлік жүйелерден жаңартуларды қолдайды, бұл кезде бар мониторинг құрылғыларын алмастыру қажет емес.
Қолданбалар
Кіші валдар бойынша радиалды вал тербелісін өлшеу
Берілген 3300 NSv жақындық сенсорының 51 мм (2 дюйм) кем диаметрлі валдардағы радиалды тербелістерді 1,5 мм сызықтық ауқыммен және 1,0 мм ұсынылатын саңылаумен өлшейді, центрифугалды ауа компрессорлары мен суыту компрессорлары үшін дәл мониторингті қамтамасыз етеді.
Аксикалық (итеріліс) орынды бақылау
Оны пайдалану 3300 NSv жақындық сенсорының 15 мм (0,6 дюйм) кем жазық мақсаттардағы осьтік орындар дәл бақыланады, бұл технологиялық газдық компрессорлар мен сұйықтық қабаты бар жастықтық машиналар үшін автоматтандырылған кері байланысты қамтамасыз етеді.
Тахометр мен нөлдік жылдамдықты өлшеу
Берілген 3300 NSv жақындық сенсорының тахометрлік жүйелермен сүйлесетін сигналдарды шығарады, 50 Ом шығыс кедергісін және кіріс кернеуінің әрбір вольтына 2 мВ-тан кем өзгерісті қолданады, бұл автоматтандырылған жүйелерде дәл жылдамдық анықтау мен нөлдік жылдамдықты өлшеуді қамтамасыз етеді.
Сәйкестіктер
|
Зонд температурасының диапазоны: |
-52°C ден +177°C дейін (-62°F дан +351°F дейін) |
|
Сақтау температуры: |
-52°C ден +177°C дейін (-62°F дан +351°F дейін) |
|
Зонд ұшының материалы: |
Полифенил сульфид (PPS) |
|
Зонд корпусының материалы: |
AISI 304 коррозияға төзімді болат (SST) |
|
Объектідегі сымдау: |
0,2 ден 1,5 мм² дейін (16 дан 24 AWG дейін) [фланцтармен 0,25 ден 0,75 мм² дейін (18 дан 23 AWG дейін)] |
|
Сызықтық ауқым: |
1,5 мм (60 миллидюйм) |
|
Ұсынылатын саңылау орнатуы: |
1,0 мм (40 миллидюйм) |
|
Шығыс кедергісі: |
50 Ω |
|
Қоректендіру сезгіштігі: |
Кіріс кернеуінің әр вольтына шығыс кернеуінің 2 мВ-тан аз өзгеруі |
Бәсекелестік артықшылық
Жоғары температурада жұмыс істеу және химиялық төзімділік
Берілген 3300 NSv жақындық сенсорының pPS сындырғыш ұшы мен AISI 304 коррозияға төзімді болат корпусы бар кезде –52°C-тан +177°C-қа дейін (–62°F-тан +351°F-қа дейін) жұмыс істейді, сондықтан қосымша құрылғыларсыз қатаң химиялық ортада тікелей қолдануға болады.
Тар орнатулар үшін компактты жобасы
9,0-дюймдық корпус ұзындығы мен 1/4-28 UNF сындырғыш тегіс тісі бар 3300 NSv жақындық сенсорының стандартты сындырғыштар орналаса алмайтын тереңдетілген, бүйірлік және артқы көріністі аймақтарға орнатылады, осылайша орнатуға мүмкіндіктер кеңейеді.
Сенімді электрлік қосылыстар
Шағын коаксиалды ClickLoc коннекторы мен 3300 NSv жақындық сенсорының опциялық коннектор қорғағышы 220 Н тарту күшін қамтамасыз етеді, автоматтандырылған бақылау орнатуларында ажырауларды болдырмауға және үздіксіз сигнал беруді қамтамасыз етуге мүмкіндік береді.
Ескі жүйелерден тікелей жаңарту жолы
Берілген 3300 NSv жақындық сенсорының 3300 RAM және 3000/7000-сериялы жүйелермен механикалық және электрлік үйлесімділігі бар, сондықтан кеңейтілу кабельдерін немесе Proximitor датчиктерін ауыстырмай-ақ автоматтандырылған жүйені жаңартуға болады.
Дәл алаңдағы сымдарды қосу қолдауы
0,2–1,5 мм² (16–24 AWG) өткізгіштердің жерде орнатылуы және опциялық феррулдар (0,25–0,75 мм², 18–23 AWG) өнеркәсіптік басқару панельдеріне, PLC және DCS жүйелеріне оңай интеграциялануын қамтамасыз етеді 3300 NSv жақындық сенсорының .
