330704-000-060-90-02-CN 3300 XL 11 мм Жақындық зондтары

Шолу

Шығу орны:	АҚШ
Бренд атауы:	Бентли Невада
Модель нөмірі:	330704-000-060-90-02-CN
Азімдік тапсырыс саны:	1
Пакеттау мәліметтері:	Таза жаңа Фабрикалық Жауапсыздандырылған
Жеткізу уақыты:	5-7 күн
Төлем шарттары:	T/T
Тамыр көбейтудің мүмкіндігі:	Сапарда

Жылдам мәліметтер

Сипаттама

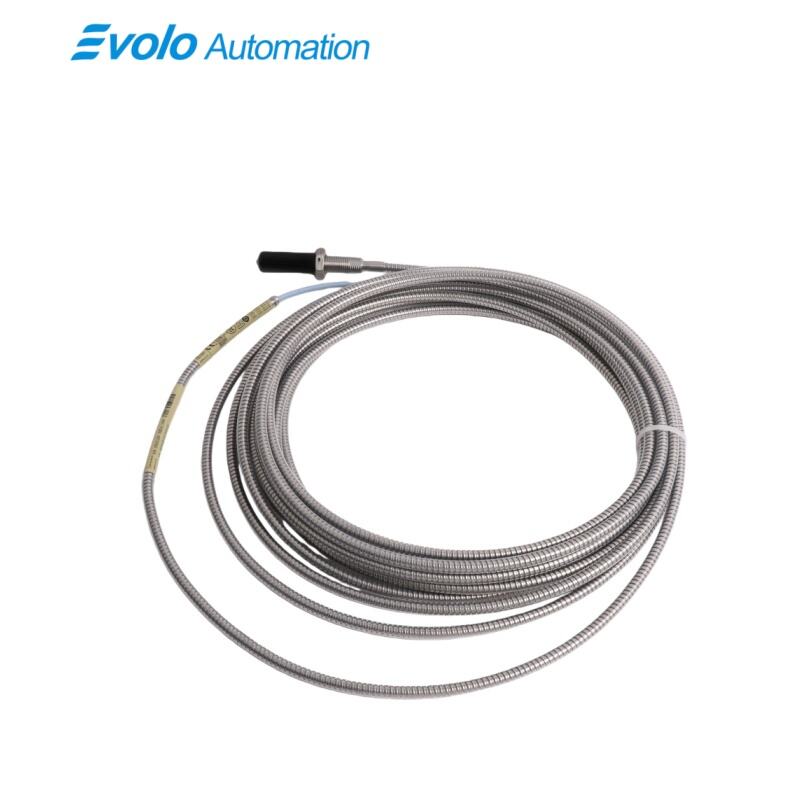

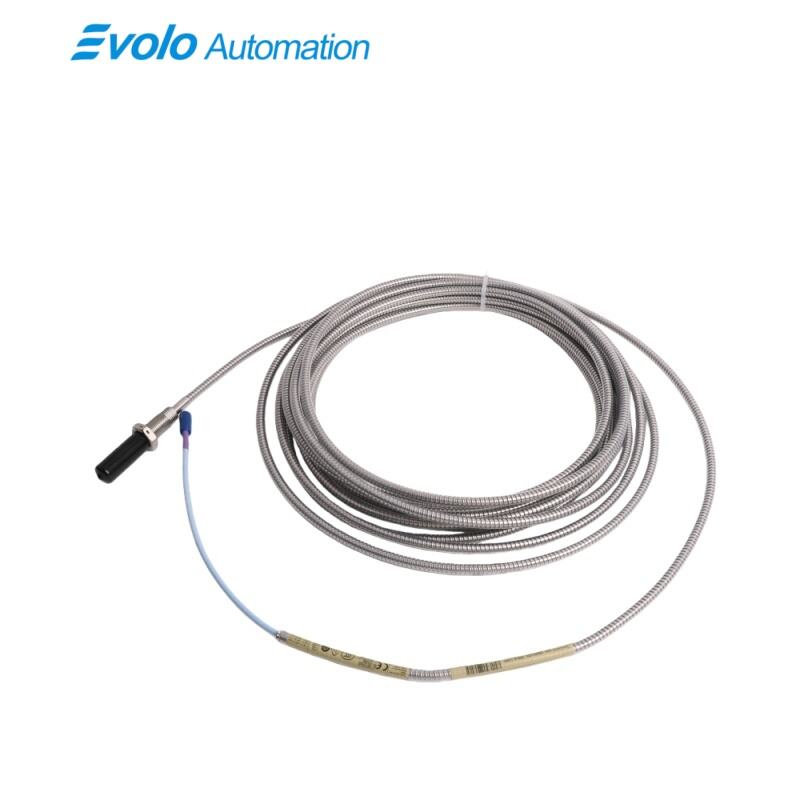

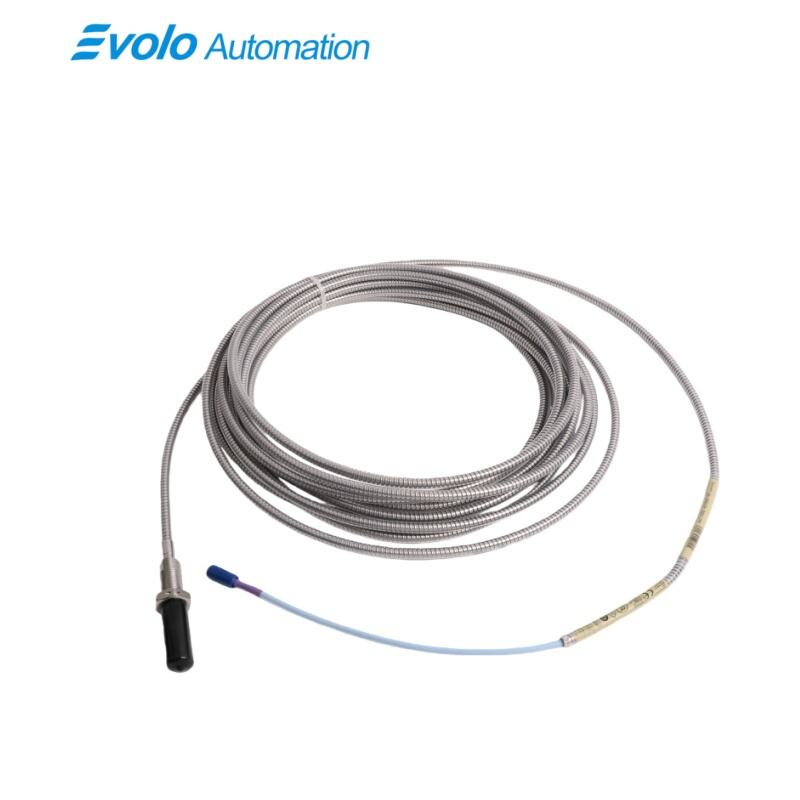

330704-000-060-90-02-CN — Bently Nevada компаниясымен үлкен өнеркәсіптік жабдықтарды бақылау үшін арнайы жасалған 3300 XL 11 мм Жақындықтық зондтар сериясына жататын арнайы жоғары өнімді трансдьюсер. Бұл модель 600 мм жалпы корпус ұзындығымен және тегершіксіз 0 мм конфигурациясымен ерекшеленеді, сондықтан зонд қалың машина корпусы арқылы өтіп, валдың жұмысын бақылау керек болған жағдайда терең ойықтарға орнату үшін идеалды шешім болып табылады. 3300 XL 11 мм Жақындықтық зондтар жүйесінің негізгі компоненті ретінде 330704-000-060-90-02-CN вихрьлық ток технологиясын пайдаланып, контактсіз, жоғары дәлдіктегі орын ауыстыру мен тербеліс мәліметтерін береді.

3300 XL 11 мм арақашықтық датчигінің негізгі артықшылығы — сызықтық диапазонның 4,0 мм (160 тыңайтқыш) шамасына дейін кеңеюі, бұл 8 мм стандарттық датчиктердің диапазонынан екі есе асып түседі. Бұл 330704-000-060-90-02-CN моделін ірі өлшемді айналушы жабдықтар, мысалы бу турбиналары мен генераторлар сияқты, мұнда үлкен болатын вал қозғалысы немесе жылулық ұлғаю болуы мүмкін орындарда бақылау үшін ерекше тиімді етеді. Датчикке тұтқасы мен денесінің тұрақты байланысын қамтамасыз ететін патенттелген TipLoc құю процесі және кабельдің жоғары керілуі бар орталарда кабельдің ажырауын болдырмау үшін 330 Н (75 фунт) салмақтағы тарту беріктігін қамтамасыз ететін CableLoc ұстау жүйесі енгізілген.

Қолданбалар

330704-000-060-90-02-CN негізінен осьтік (итеруші) орынды бақылау үшін үлкен айналатын машиналарда қолданылады. Бу және газ турбиналарындағы үлкен валдардың осьтік жүзін анықтау үшін оның 4,0 мм ұзартылған сызықтық диапазоны маңызды. 600 мм қосымша ұзын корпус ұзындығына байланысты, бұл зонд күрделі сыртқы қораптар арқылы итеруші муфтаға дейін жетіп, термиялық өтулер немесе жүктеме өзгерістері кезінде ротор мен статордың соқтығысуын болдырмау үшін маңызды деректерді қамтамасыз етеді.

Бұл зонд төменгі жылдамдықтағы және жоғары жүктемелі өнеркәсіптік машиналарда ротордың эксцентриситетін және радиалды тербелісті өлшеу үшін жиі қолданылады. Гидротурбиналар мен үлкен сорғыштарда 330704-000-060-90-02-CN теңгерімсіздікті немесе подшипниктің тозуын көрсететін сәл ғана вал қозғалысын тіркейді. Жалпы 9,0 метрлік ұзындық машина ішіндегі терең жерден сыртқы басқару қораптарына дейін тікелей кабельді жүргізуге мүмкіндік береді және үздіксіз күйді бақылау жүйелері үшін сымдардың орналасуын ықшамдайды.

330704-000-060-90-02-CN машиналардың бетіндегі қатты тұтас еместіктері немесе үлкен саңылаулары бар жағдайда сенімді Keyphasor сілтеме мен жылдамдықты сезу құралы ретінде пайдаланылады. Оның берік құрылымы -42°C-тан +157°C-қа дейінгі экстремал температураларда жұмыс істеуге мүмкіндік береді. Интеграцияланған коннектор қорғағыш пен Miniature коаксиалды ClickLoc коннекторы мұнайлы будақ немесе ылғалдылығы жоғары орталарда болса да, сигнал фазалық талдау мен асып кеткен жылдамдықтан қорғау функциялары үшін стабильді болып қала береді, сонымен қатар мұнай-химиялық өңдеу зауыттары мен электр станцияларында қолданылады.

Сәйкестіктер

Бәсекелестік артықшылық

Үлкен валдар үшін кеңейтілген 4,0 мм сызықтық ауқым: Стандартты 8 мм зондтардан өзгеше, 330704-000-060-90-02-CN 4,0 мм (160 мың бөлік) сызықтық өлшеу ауқымын ұсынады. Бұл жоғары діріл деңгейі немесе елеулі жылулық ұлғаюы бар машиналарды бақылау үшін «сақтық терезесін» әлдеқайда кеңейтеді, сондай-ақ пайдаланудың ең жоғарғы кезеңдерінде сигналдың тасып кетуін болдырмау үшін зондтарды қайта реттеудің жиілігін төмендетеді.

Ерекше 600 мм корпус ұзындығы: Жалпы 600 мм корпус ұзындығы 3300 XL 11 мм жақындық зондтарының негізгі бәсекелестік артықшылығы болып табылады. Бұл конфигурация екі қабырғалы машина корпусының ішіндегі терең орналасқан валдарды бақылау кезінде күрделі орнату тіреулері немесе ұзарту муфтасының қажетін болдырмауға мүмкіндік береді және паразиттік дірілге төтеп бере алатын, қаттырақ және дәлірек орнатуды қамтамасыз етеді.

Жоғары деңгейлі сигналдың бүтіндігі мен тұрақтылығы: Әрбір вольт өзгерісіне 2 мВ-тан кем дәлдікпен және дәл 50 Ом шығыс кедергісі бар 330704-000-060-90-02-CN өте тұрақты деректерді ұсынады. Төменгі созылғыш кабельдің сыйымдылығы (65,2 пФ/м) жоғары жиілікті тербеліс сигналдарының 9,0 метр кабель бойымен қоректенусіз дәл жеткізілетінін қамтамасыз етеді, бұл төменгі деңгейлі жақындық сенімдеріне қарағанда сенімдірек ақаулықтардың диагностикасын ұсынады.

Патенттелген мықты құрылым: TipLoc және CableLoc технологияларының үйлесімі зондтің ұшы мен кабельдің өнеркәсіптік орнату кезіндегі физикалық қатаңдыққа төзімді болатынын қамтамасыз етеді. 330 Н салыстырып тарту беріктігі мен жоғары сапалы PPS материалдан жасалған ұшы бар, бұл зонд қадағаланатын жабдықтың қызмет мерзімін жиі асып түседі, тіпті қатты майлау майы мен ылғалдың әсеріне ұшыраған кезде де.
